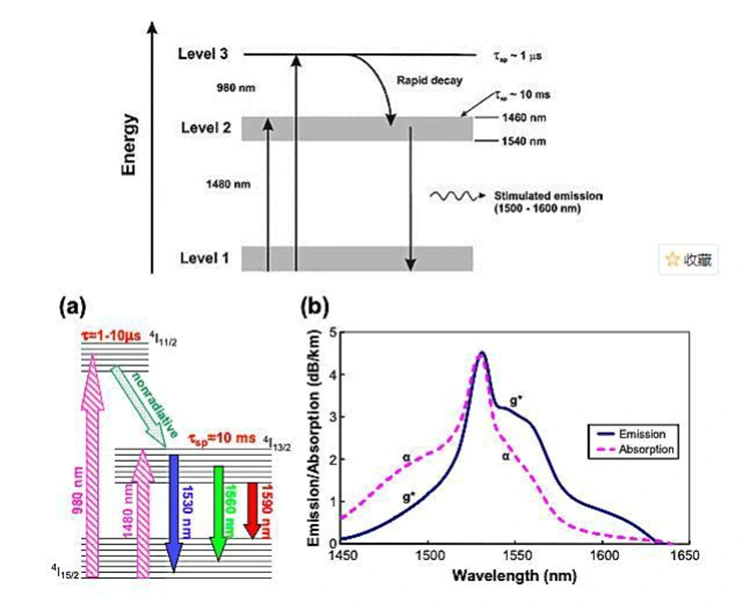

● توانائی کو 980 nm یا 1480 nm پمپ کے ذرائع کا استعمال کرتے ہوئے erbium-doped فائبر میں داخل کیا جاتا ہے، دلچسپ زمینی ریاست erbium ions (Er³⁺) سے اعلی توانائی کی سطح تک؛ پھر یہ آئن تیزی سے میٹاسٹیبل حالت میں آرام کرتے ہیں، اس طرح آبادی کے الٹ جانے کو حاصل کرتے ہیں۔
● جب 1550 nm سگنل لائٹ ایربیم ڈوپڈ فائبر سے گزرتی ہے، تو یہ ایک محرک اخراج کے عمل کو متحرک کرتی ہے۔ یہ میٹاسٹیبل ایربیم آئنز (Er³⁺) کو زمینی حالت میں واپس منتقل کرنے کا سبب بنتا ہے، مربوط فوٹونز جاری کرتا ہے جو سگنل لائٹ سے ملتے جلتے ہیں، اس طرح سگنل کی طاقت (چھوٹے سگنل کے نظام میں) کی تیز رفتاری کو حاصل کرتے ہیں۔
● ملٹی موڈ پمپ کو ملانے والی ٹکنالوجی کے ساتھ مل کر erbium-ytterbium co-doped fibers کو استعمال کرتے ہوئے، سیر شدہ آؤٹ پٹ پاور کو نمایاں طور پر بڑھایا جا سکتا ہے (کئی واٹ کی پاور لیول تک پہنچنا)، اس طرح الٹرا لانگ ڈسٹنس آبدوز کیبلز، ہائی پاور CATV اور ہائی پاور ٹرانسمیشن سسٹم کی ضروریات کو پورا کیا جا سکتا ہے۔
|

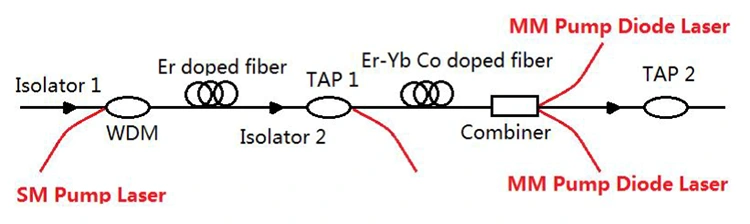

جزو |
تفصیل |
|
آپٹیکل آئسولیٹر |
آپٹیکل سگنلز کو ایک سمت میں چلاتا ہے، منعکس ہونے والی روشنی کو خود سے دوغلا پن پیدا کرنے سے روکتا ہے، اور پمپ سورس اور سگنل لنک کے استحکام کی حفاظت کرتا ہے۔ |
|
ڈبلیو ڈی ایم کپلر |
بیک وقت توانائی اور سگنل کی ترسیل کے لیے سنگل موڈ (SM) 980/1480 nm پمپ لائٹ اور 1550 nm سگنل لائٹ کو erbium-doped فائبر میں موثر طریقے سے جوڑتا ہے۔ |
|
ایر ڈوپڈ فائبر |
کور گین میڈیم جو آپٹیکل سگنلز کو اربیئم آئنوں کی توانائی کی سطح پر منتقلی کے ذریعے بڑھاتا ہے، بنیادی فائدہ اور شور کی کارکردگی کا تعین کرتا ہے۔ |
|
ٹیپ سپلٹر |
مین لنک کو متاثر کیے بغیر پاور مانیٹرنگ کے لیے اصل وقت میں آپٹیکل سگنل کے کچھ حصے کو ٹیپ کرتا ہے، سسٹم اسٹیٹس ویژولائزیشن کو فعال کرتا ہے۔ |
|
Er-Yb Co-doped فائبر |
پمپ جذب کرنے کی کارکردگی اور سنترپت آؤٹ پٹ پاور کو بہتر بناتا ہے، جو ہائی پاور اور لمبی دوری کی امپلیفیکیشن ایپلی کیشنز کے لیے موزوں ہے۔ |
|
کمبینر |
جوڑے ملٹی موڈ (MM) پمپ لائٹ کے ساتھ پری ایمپلیفائیڈ سگنل لائٹ کے ساتھ ہائی پاور پمپ انجیکشن کو محسوس کرتے ہیں اور اسٹیج کے بعد کے فائدہ کو بڑھاتے ہیں۔ بڑے پیمانے پر اعلی طاقت EYDFA ڈیزائن میں استعمال کیا جاتا ہے. |
|
پمپ لیزر سورس |
980 nm / 1480 nm پر حوصلہ افزائی توانائی فراہم کرتا ہے: • 980 nm پمپ: کم شور، اعلی کارکردگی، درمیانے اور مختصر فاصلے کی ایپلی کیشنز کے لیے موزوں • 1480 nm پمپ: زیادہ سنترپتی طاقت، انتہائی لمبی دوری اور سب میرین کیبل ایپلی کیشنز کے لیے موزوں • ملٹی موڈ پمپ: ہائی پاور ایمپلیفیکیشن کی ضروریات کے لیے موزوں ہے۔ |
980nm TEC-کولڈ پمپ لیزر ڈائیوڈ
بلٹ ان ڈرائیو سرکٹس کے ساتھ 980nm پمپ ڈائیوڈ لیزر ماڈیول
سی بینڈ ایربیم ڈوپڈ فائبر بوسٹر یمپلیفائر
Q1: بالترتیب 980 nm پمپنگ اور 1480 nm پمپنگ کے فوائد کیا ہیں؟
A1: 980 nm پمپنگ کے فوائد: اعلی پمپ کی تبدیلی کی کارکردگی اور کم شور والی شخصیت۔ یہ کم سے درمیانی طاقت والے EDFAs کے لیے مرکزی دھارے کا انتخاب ہے، جو میٹروپولیٹن ایریا نیٹ ورکس، ایکسیس نیٹ ورکس، اور کچھ ڈیٹا سینٹر انٹر کنکشن منظرناموں میں بڑے پیمانے پر استعمال ہوتا ہے۔
1480 nm پمپنگ کے فوائد: زیادہ پمپ کوانٹم کارکردگی اور زیادہ سنگل ڈیوائس آؤٹ پٹ پاور، جو سیر شدہ آؤٹ پٹ پاور کو نمایاں طور پر بہتر کرتی ہے۔ یہ ہائی پاور EDFAs کے لیے بنیادی پمپنگ سلوشن ہے، خاص طور پر الٹرا لانگ ہول بیک بون نیٹ ورکس، سب میرین آپٹیکل کیبلز، اور زیادہ صلاحیت والے لمبی دوری کی ترسیل کے منظرناموں کے لیے موزوں ہے۔
Q2: سنگل موڈ اور ملٹی موڈ EDFA میں کیا فرق ہے؟
A2: صنعت میں مرکزی دھارے کے تمام EDFAs سنگل موڈ EDFAs ہیں۔ کوئی تجارتی لحاظ سے قابل عمل ملٹی موڈ EDFA مصنوعات نہیں ہیں۔ سنگل موڈ EDFAs خاص طور پر سنگل موڈ فائبر سسٹمز کے لیے ڈیزائن کیے گئے ہیں، جو سنگل موڈ فائبر کی کم نقصان والی خصوصیات سے مماثل ہیں۔ وہ بنیادی طور پر لمبی دوری کی آپٹیکل ٹرانسمیشن کے لیے استعمال ہوتے ہیں اور ٹیلی کمیونیکیشن اور لمبی دوری کے ڈیٹا سینٹر ٹرانسمیشن میں بنیادی اجزاء کے طور پر کام کرتے ہیں۔ ملٹی موڈ فائبر صرف تقریباً 100 میٹر کی مختصر فاصلہ ٹرانسمیشن کے لیے موزوں ہے، جس میں ہائی ٹرانسمیشن نقصان اور ملٹی پاتھ ڈسپریشن ہے۔ کم فاصلے کے منظرناموں میں معاوضہ حاصل کرنے کے لیے، EDFAs کے بجائے چھوٹے سیمی کنڈکٹر آپٹیکل ایمپلیفائرز (SOAs) کو ترجیح دی جاتی ہے۔
Q3: کیا طول موج کی حد EDFA کی کارکردگی کو متاثر کرتی ہے؟
A3: ہاں، طول موج EDFA کی کارکردگی کو متاثر کرتی ہے۔ EDFAs بنیادی طور پر C-band اور L-band میں کام کرتے ہیں، جس کا مرکز تقریباً 1550 nm ہے۔ ڈیزائن کردہ رینج کے اندر، وہ فلیٹ فائدہ اور کم شور فراہم کرتے ہیں۔ حد سے باہر، فائدہ کم ہوتا ہے اور شور بڑھتا ہے۔ EDFA کی کارکردگی کو یقینی بنانے کے لیے، براہ کرم یقینی بنائیں کہ ایمپلیفائر کی طول موج کی حد سسٹم کے تقاضوں سے میل کھاتی ہے۔
-
