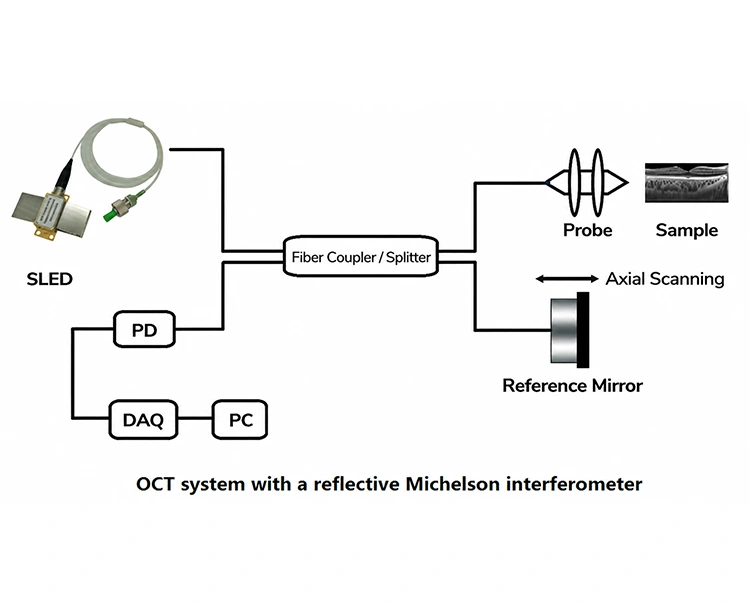

(1) براڈ بینڈ، کم ہم آہنگی والے ذریعہ (جیسے کہ SLED) سے خارج ہونے والی روشنی کو بیم اسپلٹر (یا فائبر کپلر) کے ذریعے دو بیموں میں تقسیم کیا جاتا ہے، بالترتیب حوالہ بازو اور نمونہ بازو میں داخل ہوتا ہے۔
(2) حوالہ بازو میں روشنی آئینے سے منعکس ہوتی ہے۔
(3) نمونے کے بازو میں روشنی کے زیر تفتیش ٹشو یا مواد کو روشن کرنے کے بعد، مختلف گہرائیوں سے بکھری ہوئی روشنی واپس آتی ہے۔
(4) دو بیم بیم سپلٹر پر دوبارہ مل جاتے ہیں۔ مداخلت کا سگنل صرف اس وقت پیدا ہوتا ہے جب دونوں بازوؤں کے درمیان نظری راستے کا فرق روشنی کے منبع کی ہم آہنگی کی لمبائی میں آتا ہے۔ یہ مختصر ہم آہنگی کی لمبائی سسٹم کے اعلی محوری ریزولوشن کو یقینی بناتی ہے۔
(5) ریفرنس آئینے کی پوزیشن کو اسکین کرکے یا مداخلت کے سگنلز حاصل کرنے کے لیے فریکوئنسی سویپنگ کا استعمال کرکے، سسٹم نمونے کی تہہ کی دو جہتی یا سہ جہتی ٹوموگرافک امیجز کو پرت کے لحاظ سے دوبارہ تشکیل دے سکتا ہے۔
|
جزو |
فنکشن کی تفصیل |
|
SLED لائٹ ماخذ |
براڈ بینڈ کم ہم آہنگی والی روشنی فراہم کرتا ہے، اعلی محوری ریزولوشن حاصل کرنے کے لیے OCT سسٹم کے لیے روشنی کے بنیادی ذریعہ کے طور پر کام کرتا ہے۔ عام طور پر 800-1550 nm کے قریب اورکت بینڈ میں کام کرتا ہے۔ |
|
فائبر کپلر / سپلٹر |
روشنی کے منبع کو نمونے کے بازو اور ایک حوالہ بازو میں تقسیم کرتا ہے، اور دونوں بازوؤں سے بازگشت کے سگنل کو ڈیٹیکٹر میں جوڑتا ہے۔ |
|
تحقیقات |
روشنی کی شہتیر کو نمونے کی سطح یا اندرونی حصے پر مرکوز کرتا ہے، اور مختلف گہرائیوں سے بیک ریفلیکٹڈ/ بیک-سکیٹرڈ آپٹیکل سگنل جمع کرتا ہے۔ |
|
حوالہ آئینہ |
ایک مستحکم حوالہ نظری راستہ فراہم کرتا ہے۔ یہ درست محوری اسکیننگ کے ذریعے حوالہ بازو کے نظری راستے کی لمبائی کو تبدیل کرتا ہے، مختلف نمونوں کی گہرائیوں سے منعکس روشنی کے ساتھ مداخلت کے سگنل کے ملاپ کو محسوس کرتا ہے، اور گہرائی سے حل شدہ اسکیننگ کو مکمل کرتا ہے۔ |
|
پی ڈی |
نمونہ بازو اور حوالہ بازو سے مداخلت نظری سگنل کا پتہ لگاتا ہے. |
|
ڈیٹا ایکوزیشن سسٹم (DAQ) |
فوٹو الیکٹرک سگنلز کو کمپیوٹر کے ذریعے ریئل ٹائم پروسیسنگ اور اسٹوریج کے لیے ڈیجیٹل سگنلز میں تبدیل کرتا ہے۔ |
|
پی سی |
فاسٹ فوئیر ٹرانسفارم (FFT) جیسے الگورتھم کے ذریعے حاصل کردہ مداخلت کے سگنلز پر کارروائی کرتا ہے، اور نمونے کی ہائی ریزولوشن 2D یا 3D ٹوموگرافک امیجز کو دوبارہ تشکیل دیتا ہے۔ |

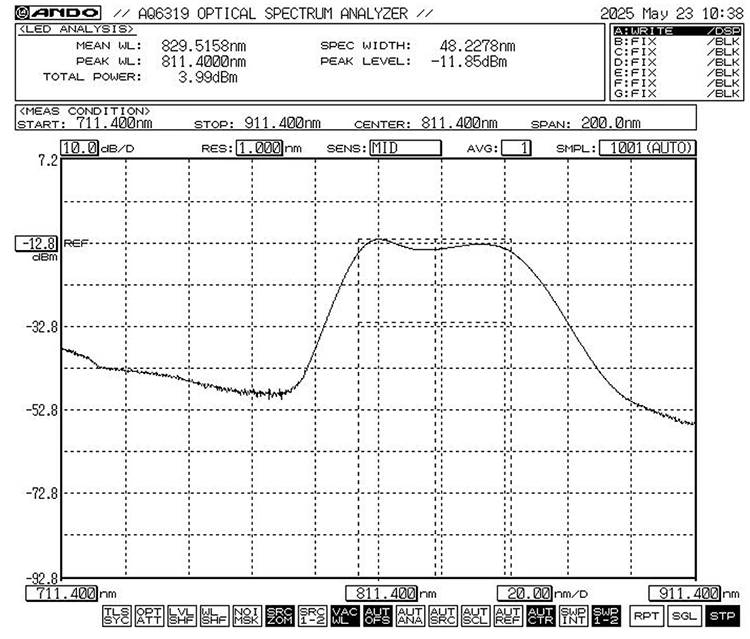

840nm 20mW SLED براڈبینڈ لائٹ سورس
Q1: SLD براڈ بینڈ لائٹ سورس کی کون سی طول موج (nm میں) عام طور پر OCT میں استعمال ہوتی ہے؟
A1: بایومیڈیکل امیجنگ → 800–1060nm؛

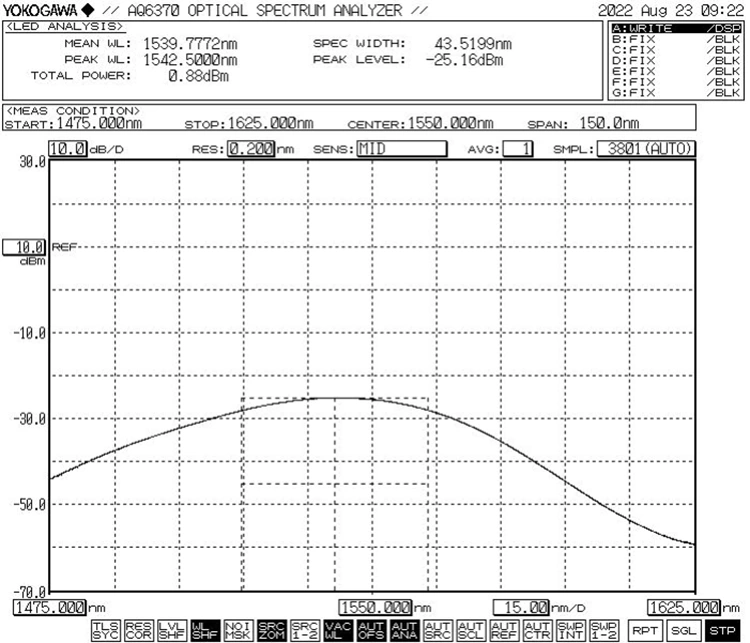

صنعتی معائنہ/فائبر آپٹکس ایپلی کیشنز → 1300–1550nm۔
Q2: کیا SLED براڈ بینڈ لائٹ سورس کو الگ تھلگ کرنے کی ضرورت ہے؟
A2: صنعتی ایپلی کیشنز کے لیے، یہ ضروری ہے کہ آزادانہ طور پر منعکس شدہ آپٹیکل پاور کی شدت کا اندازہ لگایا جائے۔ اگر ضروری ہو تو، متعدد الگ تھلگ کرنے والوں کی ضرورت پڑ سکتی ہے۔
Q3: کیا آپ کے فراہم کردہ SLD روشنی کے ذرائع بلٹ ان ڈرائیور سرکٹ کے ساتھ آتے ہیں؟
A3: جی ہاں، ہم ماڈیولر حل پیش کرتے ہیں جو لیزر چپ، ڈرائیور سرکٹ، اور (اختیاری طور پر) فائبر کپلر کو مربوط کرتے ہیں۔ یہ گاہک کو بیرونی ڈرائیور سے منسلک کرنے کی ضرورت کے بغیر براہ راست استعمال یا مزید سسٹم انضمام کی اجازت دیتا ہے۔
-
