1. کا تعارف 1064nm ملٹی موڈ فائبر ہائی پاور پمپ سورس
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. معیاری لوازمات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

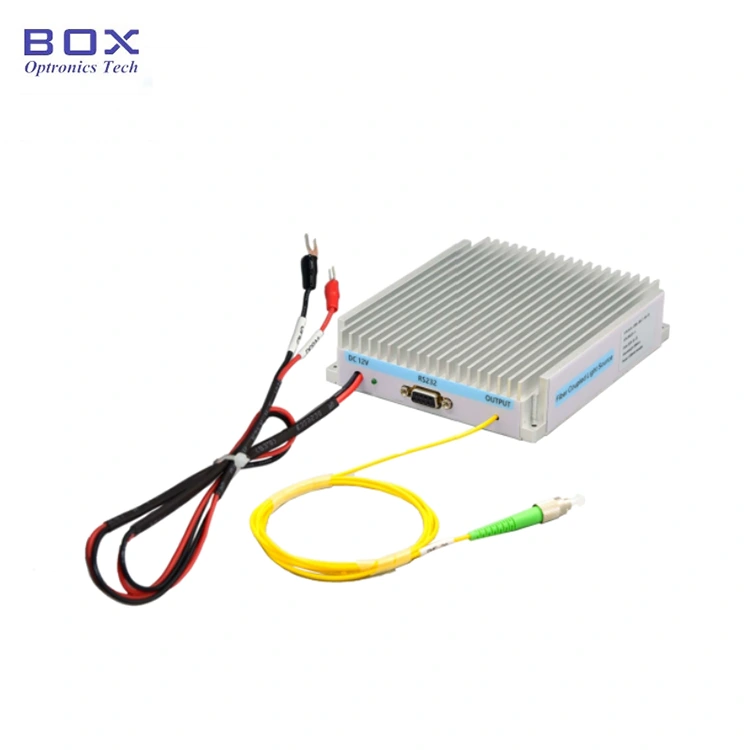

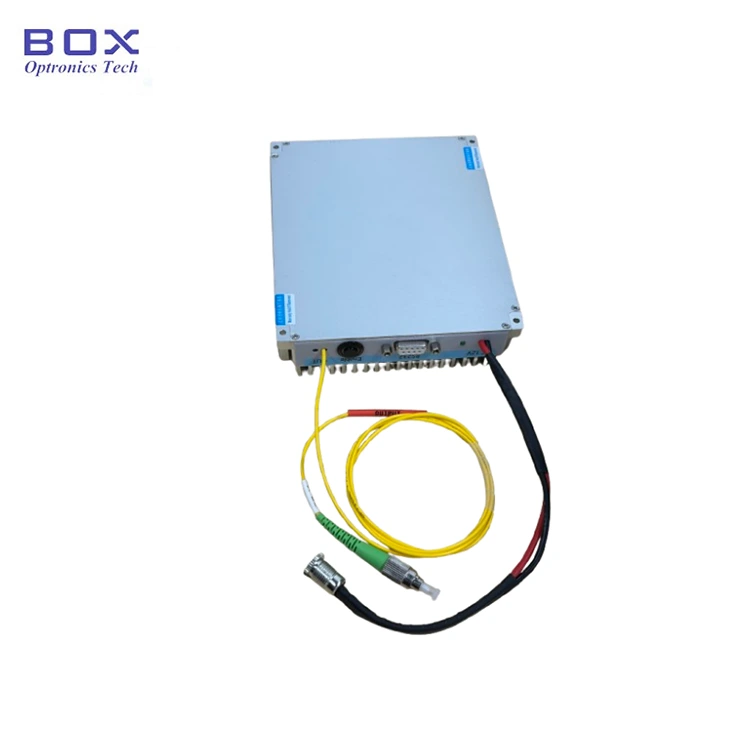

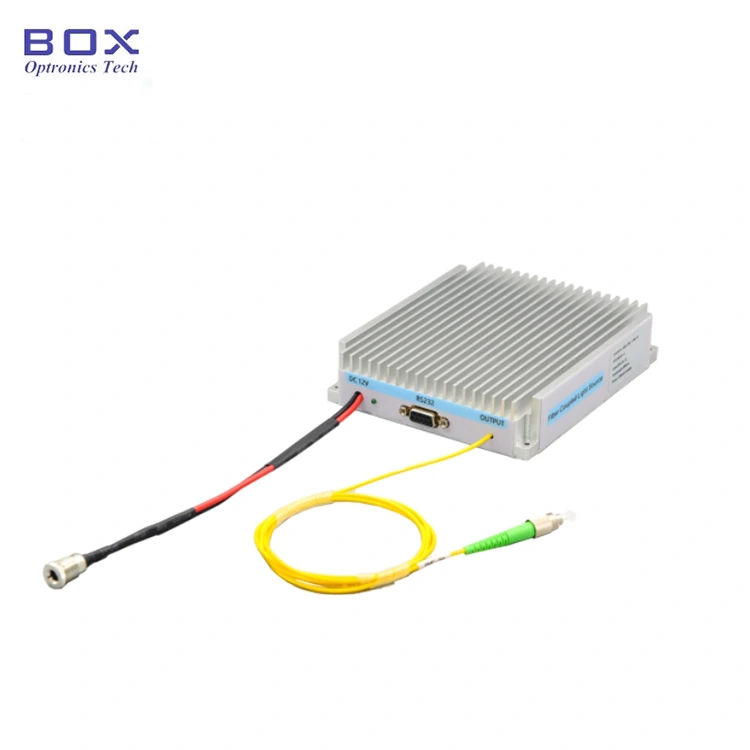

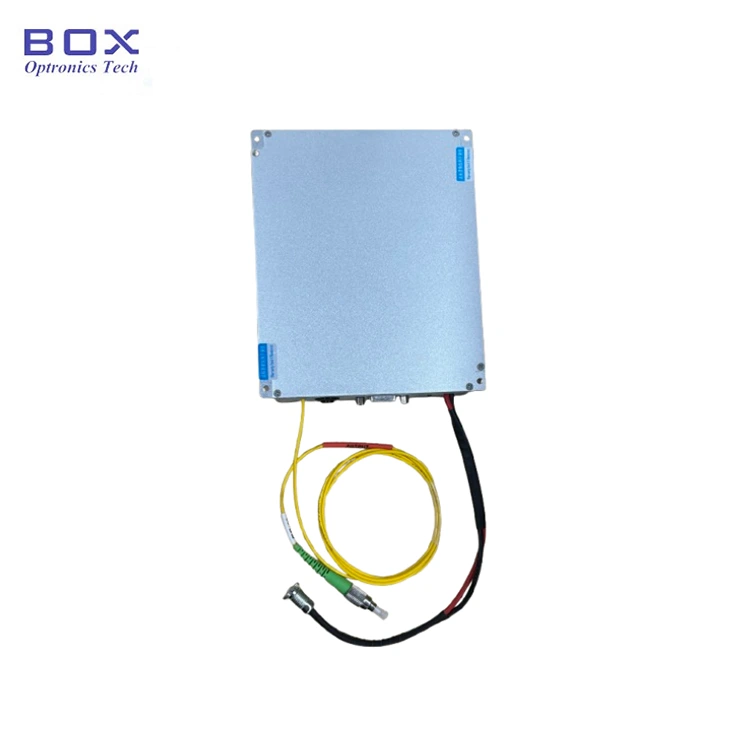

1064nm ہائی پاور لیزر ماخذ a پر مبنی ہے۔ اعلی کارکردگی والی سیمی کنڈکٹر لیزر چپ، 105/125um فائبر کپل آؤٹ پٹ کے ساتھ، اور ایک مستقل موجودہ ڈرائیونگ سرکٹ جو محفوظ اور مستحکم کو یقینی بنانے کے لیے ڈیزائن کیا گیا ہے۔ لیزر کا آپریشن. فائبر لیزر پمپنگ میں ایپلی کیشنز کے لیے موزوں، بایو میڈیسن، اور اسی طرح. طویل مدتی استعمال کے دوران، توجہ دینا چاہئے لیزر ذریعہ کی گرمی کی کھپت.
|
پیرامیٹرز |
یونٹ |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
نوٹس |
|
آپریٹنگ طول موج |
nm |
1054 |
1064 |
1074 |
|
|
آؤٹ پٹ پاور |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
آپریٹنگ موڈ |
- |
سی ڈبلیو |
|
||
|
بجلی کی عدم استحکام |
ڈی بی |
≤±0.02 (15 منٹ)؛ ≤±0.05 (8 گھنٹے) |
≤±0.5%؛ ≤±1.2% |
||
|
فائبر کی قسم |
- |
105/125 |
0.22NA |
||
|
فائبر کنیکٹر |
- |
FC/PC یا SMA |
|
||
|
مواصلاتی انٹرفیس |
- |
DB9 Female(RS232) |
|
||
|
طول و عرض |
ملی میٹر |
125(L)×150(W)×31(H) |
ماڈیول |
||
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
||
|
بجلی کی فراہمی |
وی ڈی سی |
12V/15A |
ماڈیول |
||
|
بجلی کی فراہمی |
VAC |
100-240VAC |
بینچ ٹاپ |
||
|
آپریٹنگ درجہ حرارت۔ |
℃ |
+15 ~ +50 |
|
||
|
اسٹوریج کا درجہ حرارت |
℃ |
-30 ~ +70 |
|
||
● اعلی استحکام؛
● اعلی آؤٹ پٹ پاور؛
● کے ساتھ ماڈیول پیکج آسان انضمام کے لئے مواصلات کی نگرانی؛
● ایک FC/UPC یا SMA905 کنیکٹر فراہم کریں۔
● فائبر لیزر پمپنگ؛
● بائیو میڈیسن؛
● مواد لیزر پروسیسنگ.
● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
پمپ سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS232 DB9 ڈیٹا کیبل |
1 |
|
3 |
پاور اڈاپٹر (اختیاری) |
1 |
|
4 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
مرحلہ 1. پیک کھولنا: اسمبلی سے پہلے، چیک کریں۔ آیا تمام لوازمات مکمل ہیں، بشمول پمپ سورس ماڈیول، USB ڈیٹا کیبل، پاور اڈاپٹر، ٹیسٹ رپورٹ، وغیرہ
مرحلہ 2۔ پاور سپلائی: ڈی سی سے منسلک سوئچنگ پاور سپلائی یا ایک ریگولیٹڈ پاور سپلائی جو ان کی طاقت کو پورا کرتی ہے۔ فراہمی کی ضروریات. صرف اصل مماثل پاور اڈاپٹر (DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (پاور اڈاپٹر فراہم کیا گیا۔ مقامی وولٹیج کے معیار کے مطابق۔)
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی اور نقصان نہیں ہے۔

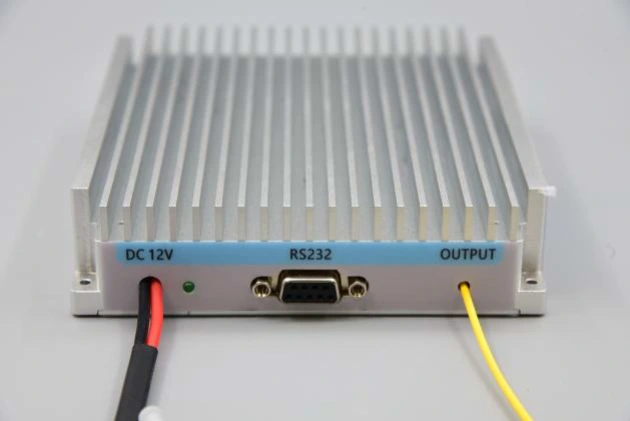

Setp4. میزبان کمپیوٹر سے جڑیں: استعمال کریں۔ USB-RS232 DB9 ڈیٹا کیبل 1064nm ملٹی موڈ فائبر ہائی پاور کو مربوط کرنے کے لیے پمپ ماخذ اور کمپیوٹر؛ کمپیوٹر سب سے پہلے ایک سرشار انسٹال کرنا ضروری ہے سیریل پورٹ ڈرائیور USB-RS232 سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے نہیں ہو سکتے منسلک اور بات چیت. براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔
Step5.Control سافٹ ویئر: Box Optronics سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ 1064nm ملٹی موڈ فائبر کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کریں۔ ہائی پاور پمپ کا ذریعہ صحیح پورٹ کا انتخاب کریں، کرنٹ سیٹ کریں اور درجہ حرارت، پھر کھلے بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ڈرائیو کو ریمپ اپ کریں۔ ابتدائی آپریشن میں آہستہ آہستہ موجودہ. فوری طور پر مکمل کرنٹ کا اطلاق نہ کریں۔)
مرحلہ 6۔استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور منقطع کریں۔ فائبر کنکشن.
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پیکج |
|
بی ایف ایل |
-XXXX |
-XX |
ایکس ایکس |
-XX |
-X |
|
پمپ لیزر ذریعہ |
1064: 1064nm |
8:8 ڈبلیو 20:20W 45:45W |
M1:105/125um M2:200/220um دیگر |
FU:FC/UPC SMA:SMA905 دیگر |
M: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: BFL-1064-20M1 -FU-M
(آرڈر کی معلومات: 1064nm ملٹی موڈ فائبر ہائی پاور پمپ سورس، 20W آؤٹ پٹ پاور، 105/125um 0.22NA فائبر کے ساتھ، FC/UPC کنیکٹر، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 15 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

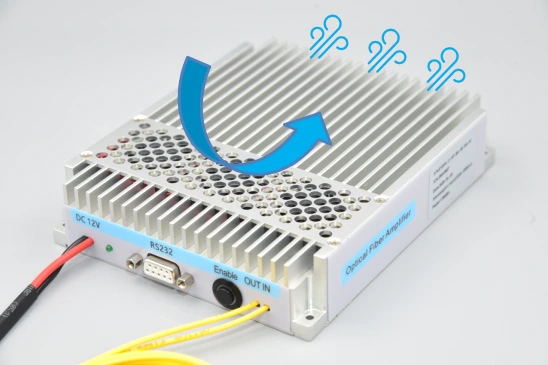

● طویل مدتی استعمال کے دوران، گرمی پر توجہ دینا چاہئے لیزر ذریعہ کی کھپت. لیزر ذریعہ گرمی پر مقرر کیا جانا چاہئے پنکھے سے سنک اور ٹھنڈا کیا جاتا ہے۔
● فائبر کنیکٹر کے ساتھ لیزر ذریعہ استعمال کرنے سے پہلے، یہ ضروری ہے۔ اس بات کو یقینی بنانے کے لیے کہ فائبر آپٹک کنیکٹر کا آخری چہرہ صاف ہے اس سے بچنے کے لیے فائبر آپٹک پلگ کو جلانا، جو مفت وارنٹی کے تحت نہیں آتا ہے۔
● اس بات کو یقینی بنائیں کہ علاقے میں ہر شخص نے مناسب لیزر حفاظتی لباس پہن رکھا ہے۔ لیزر سے پیدا ہونے والی تابکاری سے بچانے کے لیے چشمہ۔ فرض کیا جاتا ہے۔ کہ آپریٹر لیزر آپریشن میں شامل خطرات سے واقف ہے اور لیزر کی حفاظت کے طریقوں.
● جب آلہ استعمال میں ہو، تو آلہ کئی واٹ آپٹیکل خارج کر سکتا ہے۔ تابکاری یہ آنکھوں کی حفاظت کے لیے خطرہ اور ممکنہ حرارت کا ذریعہ دونوں پیش کرتا ہے۔ آتش گیر اشیاء کو جلانے کے لیے۔
● سے آپٹیکل ریڈی ایشن کو پکڑنے کے لیے ایک مناسب بیم اسٹاپ انسٹال کریں۔ فائبر اختتام. اس بات کو یقینی بنائیں کہ آؤٹ پٹ مناسب بیم سٹاپ پر ہے یا مطلوبہ ہدف.
● آلے پر لگائی جانے والی کرنٹ کو ہمیشہ صفر سے اوپر کی طرف بڑھائیں۔ مطلوبہ سطح. ڈائیوڈ کو آف کرتے وقت اس طریقہ کار کو ریورس کریں۔
● تصریح سے اوپر اختیارات اور درجہ حرارت پر آپریشن کرے گا۔ ڈیوائس کی عمر کو تیز کرتا ہے اور ڈیوائس کو تباہ کرسکتا ہے۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
