1. 1310nm 80mW SLD ہائی پاور لائٹ سورس کا تعارف
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس اور ادائیگی کی شرائط
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور بعد از فروخت سروس

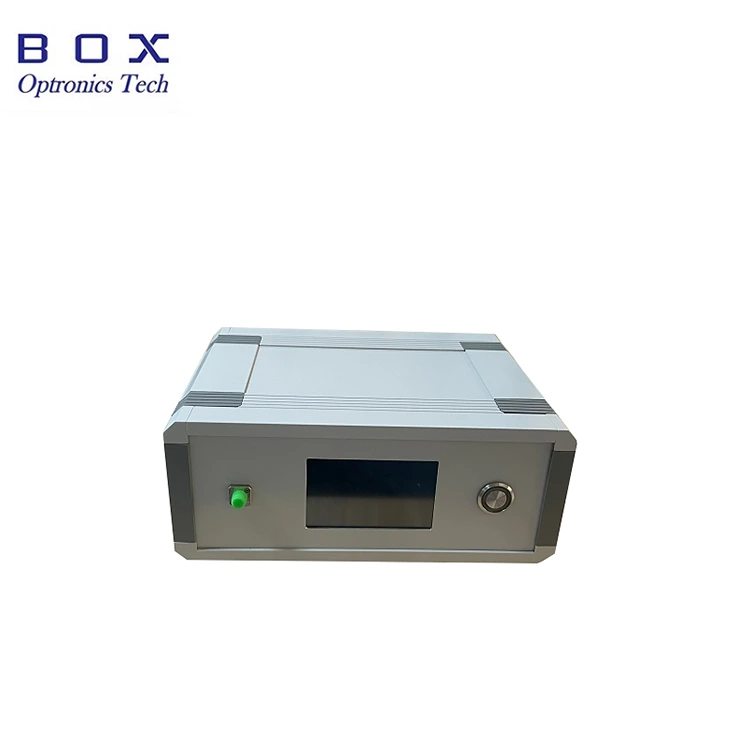

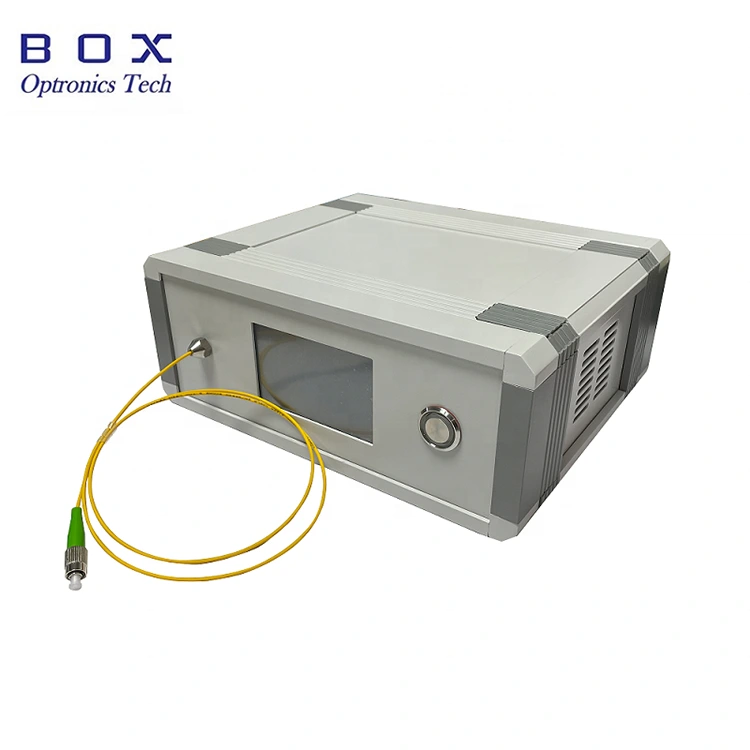

Box Optronics' 1310nm 80mW SLD ہائی پاور لائٹ سورس اعلیٰ طاقت، غیر معمولی استحکام، اور کم بجلی کی کھپت فراہم کرنے کے لیے جدید سیمی کنڈکٹر لیزر چپس اور وقف شدہ مربوط سرکٹس کا استعمال کرتا ہے۔ یہ روشنی کا منبع کم از کم 80 میگاواٹ (100 میگاواٹ کی عام قیمت کے ساتھ) کی پیداواری طاقت فراہم کرتا ہے، جو سنگل موڈ یا پولرائزیشن کو برقرار رکھنے والے فائبر کے ذریعے ملایا جاتا ہے۔ یہ ٹچ اسکرین انٹرفیس سے لیس ہے جو روشنی کے منبع کے کرنٹ اور پاور آؤٹ پٹ کو ایڈجسٹ کرنے کی اجازت دیتا ہے۔
|
پیرامیٹرز |
یونٹ |
قدر |
نوٹ |
|
آپریٹنگ طول موج |
nm |
1310 |
±20 |
|
آؤٹ پٹ پاور |
mW |
کم از کم 80، ٹائپ۔ 100 |
مرضی کے مطابق |
|
آپٹیکل آئسولیٹر |
ڈی بی |
کے ساتھ |
|
|
قلیل مدتی استحکام |
ڈی بی |
≤±0.02/15 منٹ |
|
|
طویل مدتی استحکام |
ڈی بی |
≤±0.05/8 گھنٹے |
|
|
فائبر کنیکٹر |
- |
ایف سی/اے پی سی |
|
|
فائبر کی قسم |
- |
SMF-28e/PM فائبر |
|
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
|
125(W)×150(D)×20(H) |
ماڈیول |
||
|
پاور ان پٹ |
V |
AC 110~240V |
بینچ ٹاپ |
|
DC 5V/4A |
ماڈیول |
||
|
مواصلاتی انٹرفیس |
- |
DB9 Female(RS232) |
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
● ہائی پاور: min.80mW، typ.100mW.
● پاور اور سپیکٹرل مستحکم؛
● LCD ٹچ اسکرین، کام کرنے میں آسان؛
● SMF-28e/ PM فائبر۔
● فائبر آپٹکسنسنگ؛
● غیر فعال جزو داخل کرنے کے نقصان کی جانچ؛
● گہری طبی / حیاتیاتی امیجنگ۔

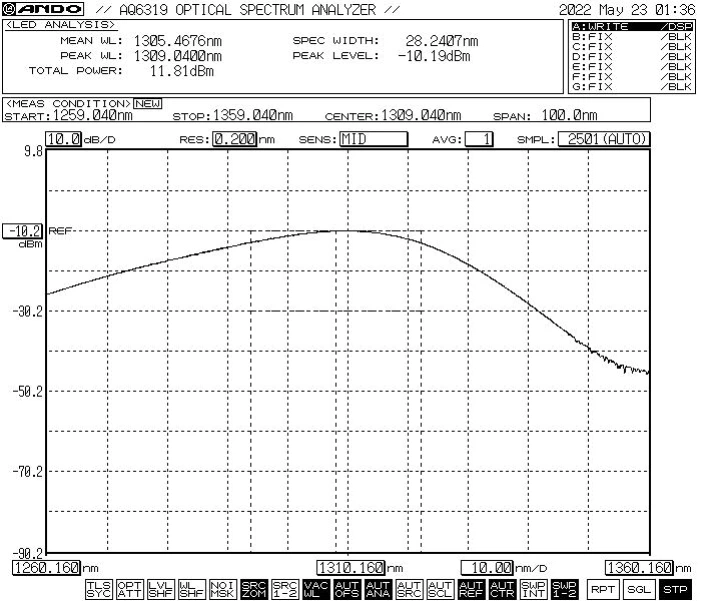

● عام سپیکٹرم

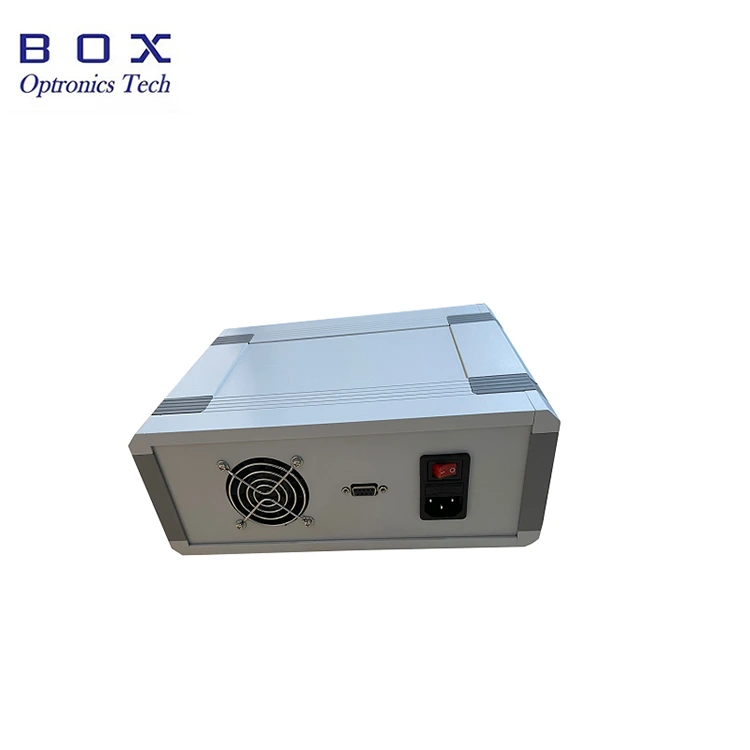

● پیچھے کا منظر: پنکھے کو کولنگ، کمیونیکیشن انٹرفیس، پاور سوئچ، پاور پورٹ کے ساتھ۔

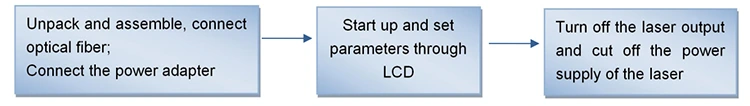

مرحلہ 1۔ کھولنا اور جمع کرنا:
براہ کرم چیک کریں کہ آیا اسمبلی سے پہلے لوازمات مکمل ہیں۔
مرحلہ 2۔ بجلی کی فراہمی کو مربوط کریں:
چیسس بیک پلین کے پاور کورڈ ساکٹ میں پاور کورڈ ڈالیں اور پاور سپلائی کو جوڑیں۔
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر یا فلینج پر ڈسٹ کیپ کھولیں، فائبر کے آخری چہرے کو چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی تصدیق کے بعد اس بات کی تصدیق کی جائے کہ کوئی آلودگی اور نقصان نہیں ہے۔
سیٹ پی 4۔ روشنی کا منبع آن کریں:

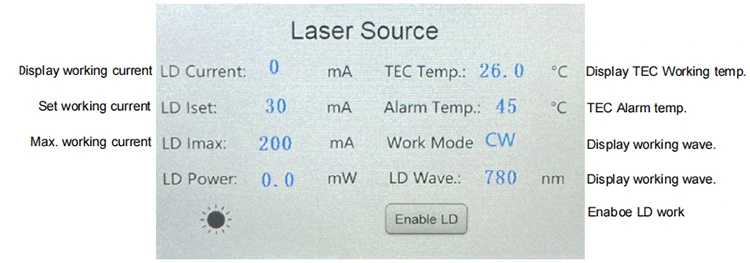

پشت پر پاور سوئچ آن کریں۔ نوٹ: اس وقت، ورکنگ کرنٹ اور پاور ویلیوز وہ پیرامیٹرز ہیں جو آخری شٹ ڈاؤن کے دوران سیٹ کیے گئے تھے۔ اگر آپ کو انہیں ایڈجسٹ کرنے کی ضرورت ہے، تو آپ LCD اسکرین کے ذریعے ان کو ٹچ اور ان میں ترمیم کر سکتے ہیں۔ مناسب ورکنگ کرنٹ سیٹ کرنے کے بعد، "LD کو فعال کریں" سوئچ کے ذریعے لیزر آؤٹ پٹ کو چالو کریں۔
مرحلہ 5۔ شٹ ڈاؤن
استعمال کرنے کے بعد، لیزر آؤٹ پٹ کو بند کرنے اور پاور سوئچ کو بند کرنے، پاور کورڈ کو منقطع کرنے کے لیے فرنٹ پینل "ایل ڈی کو فعال کریں" کو بند کریں۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
|
بی ایس ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
-X |
|
ایس ایل ڈی روشنی کا ذریعہ |
1310:1310nm |
80:80mW 1H: 100mW |
ایس ایم: ایس ایم فائبر PM: PM فائبر |
FA:FC/APC SA:SC/APC دیگر |
M: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: BSLD-1310-1HSM-FA-B
(آرڈر کی معلومات: 1310nm 100mW SLD ہائی پاور لائٹ سورس، SM فائبر کے ساتھ، FC/APC کنیکٹر، بینچ ٹاپ پیکیج)۔
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics EXW استعمال کرنے کی تجویز کرتا ہے۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور بٹن سوئچ آف ہیں، اور پھر پاور سپلائی کو جوڑیں۔ بند کرتے وقت، پہلے LD آف سوئچ کو غیر فعال کرنے کی تصدیق کریں، پھر بٹن سوئچ کو بند کریں، اور پھر بجلی کی فراہمی منقطع کریں۔ جب سامان کام کر رہا ہو تو بجلی کی فراہمی کو براہ راست منقطع نہ کریں۔
● آپٹیکل فائبر کنیکٹر کو جوڑنے سے پہلے، اسے دھول سے پاک آئینہ والے کاغذ سے صاف کریں، اور مشاہدہ کرنے کے لیے آپٹیکل فائبر اینڈ فیس ڈیٹیکٹر کے ساتھ تعاون کرنا یقینی بنائیں۔ صفائی کی تصدیق کے بعد، اسے flange کے ذریعے جوڑیں؛ لیزر کے منسلک ہونے پر آپٹیکل فائبر کنیکٹر کا آخری چہرہ جل سکتا ہے۔ فلانج کو جوڑتے وقت اس بات کو یقینی بنانا چاہیے کہ لائٹ آپریشن نہ ہو۔ استعمال میں نہ ہونے پر، براہ کرم آپٹیکل فائبر کنیکٹر کے ڈسٹ ٹوپی کو ڈھانپیں۔
● آپٹیکل فائبر کنیکٹر کے آخری چہرے کو دھول سے جلانے سے بچنے کے لیے، سامنے والے پینل پر آپٹیکل فائبر کنیکٹر کو اکثر پلگ اور ان پلگ نہ کریں۔
● براہ کرم نمی کی مزاحمت پر توجہ دیں اور اسے خشک جگہ پر رکھیں۔
● وارنٹی کی مدت:
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل یا ماحولیاتی اثرات (بجلی کے جھٹکے، دھول) کی وجہ سے پروڈکٹ کو نقصان پہنچا یا نقصان پہنچا ہے؛
(2) صارف کے غیر معیاری آپریشن کی وجہ سے پروڈکٹ کو نقصان پہنچا ہے۔
(3) پروڈکٹ کو واضح طور پر انسان ساختہ نقصان ہے؛
(4) پروڈکٹ کو کمپنی کی اجازت کے بغیر جدا، ترمیم یا مرمت کیا جاتا ہے۔
(5) لائٹ سورس ہاؤسنگ کا وارنٹی لیبل اسٹیکر تبدیل یا نامکمل ہے؛
(6) ٹرانسپورٹیشن کے دوران پروڈکٹ خراب یا گم ہو جاتی ہے۔
