1. 980nm TEC-کولڈ پمپ لیزر ڈائیوڈ کا تعارف
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پیکنگ کی مثال
6. آرڈرنگ کی معلومات
7. ڈیٹا شیٹ اور ٹیسٹ شیٹ
8. اقتباس اور ادائیگی کی شرائط
9. لیڈ ٹائم
10. آپریشن نوٹس
11. کوالٹی اشورینس اور بعد از فروخت سروس

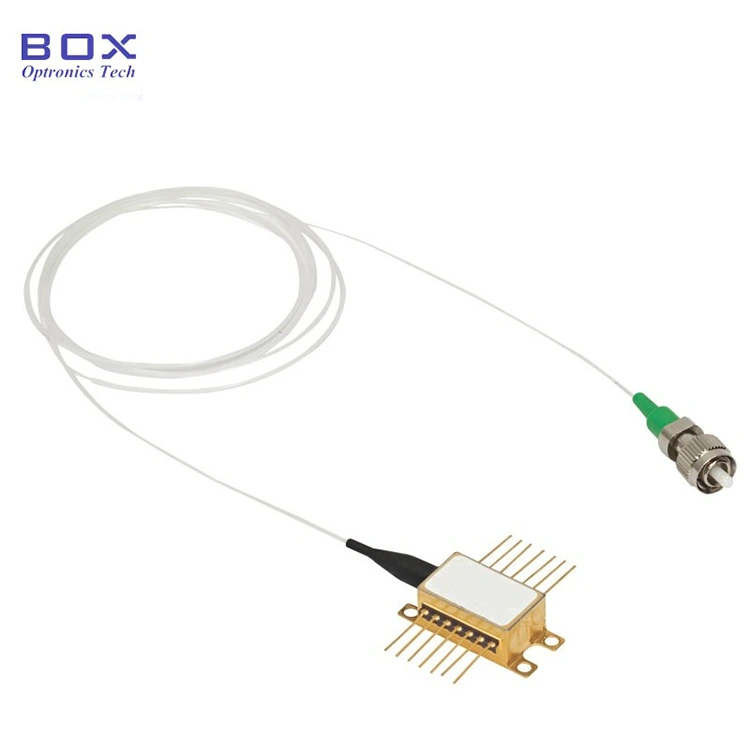

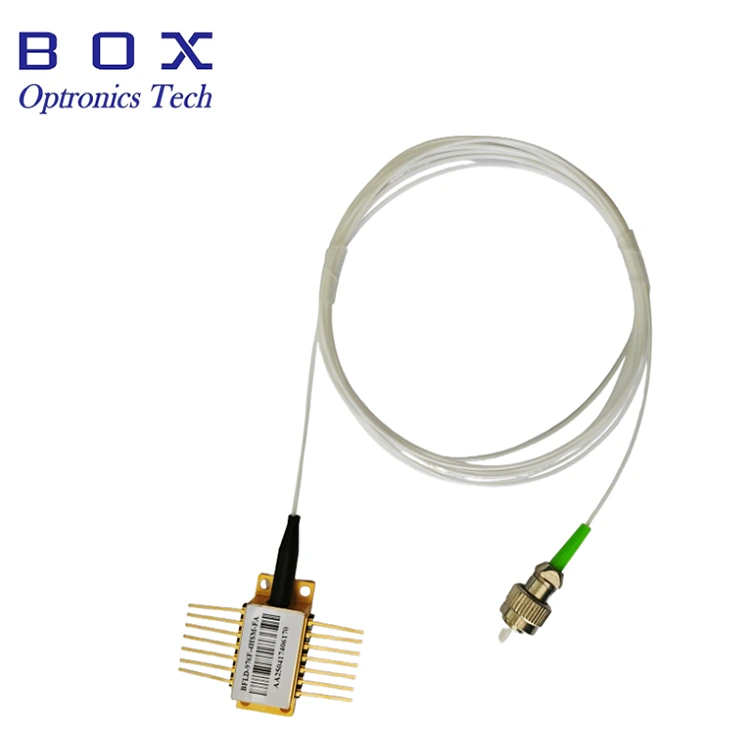

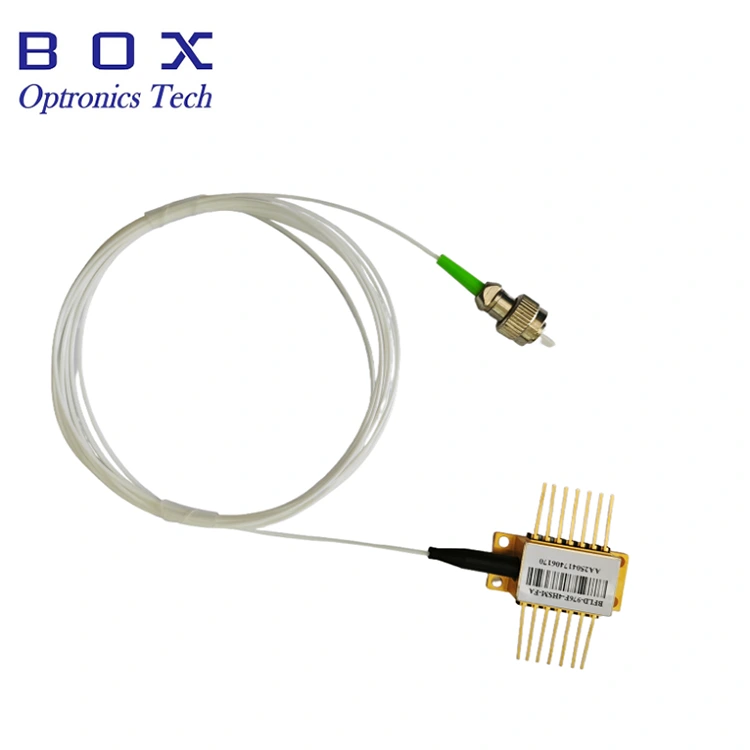

980nm TEC-Cooled Pump Laser Diode آپٹیکل کمیونیکیشنز، فائبر ایمپلیفائرز اور لیزر پمپنگ کے لیے ایک اعلیٰ کارکردگی والا آپٹو الیکٹرانک جزو ہے۔ بلٹ ان TEC کولنگ مستحکم آؤٹ پٹ کو یقینی بناتا ہے۔ مرکز طول موج 974nm یا 976nm، اختیاری ہیں۔ 14 پن بٹر فلائی پیکج۔ 200mW/400mW/600mW آؤٹ پٹ پاور۔ ایس ایم فائبر یا پی ایم فائبر کے ساتھ پگٹیلڈ۔ 12 ماہ کی وارنٹی۔ یہ آلہ جامد بجلی کے لیے حساس ہے۔ آلے کے لیے اینٹی سٹیٹک تحفظ کے اقدامات کا سختی سے مشاہدہ کیا جانا چاہیے۔
|
پیرامیٹر |
علامت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
نوٹس |
|
ایل ڈی تھریشولڈ کرنٹ |
آئی ٹی ایچ |
|
45 |
80 |
ایم اے |
سی ڈبلیو |
|
آؤٹ پٹ پاور |
پی ایف |
|
|
600 |
mW |
اگر (BOL)<900mA |
|
ایل ڈی فارورڈ کرنٹ |
اگر |
|
|
1200 |
ایم اے |
پی ایف = ریٹیڈ پاور |
|
Kink مفت طاقت |
PKINK |
450 |
|
|
mW |
>=1.2*ریٹیڈ پاور |
|
Kink مفت کرنٹ |
IKINK |
>=1.2*اگر (BOL) |
ایم اے |
[1] |
||
|
ایل ڈی فارورڈ وولٹیج |
وی ایف |
|
|
2.5 |
V |
پی ایف = ریٹیڈ پاور |
|
مرکز طول موج |
λC |
973 |
974 |
975 |
nm |
چوٹی، PF = شرح شدہ طاقت |
|
975 |
976 |
977 |
nm |
چوٹی |
||
|
چوٹی طول موج کا رخ |
△λp/△ٹامب |
|
|
0.02 |
nm/℃ |
T: FBG درجہ حرارت۔ |
|
سپیکٹرم کی چوڑائی |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
سپیکٹرم استحکام |
|
-0.5 |
|
0.5 |
nm |
PF=ریٹیڈ پاور، t=60s |
|
ذمہ داری کی نگرانی کریں۔ |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V، PF=ریٹیڈ پاور |
|
ذمہ داری کے استحکام کی نگرانی کریں۔ |
|
|
|
20% |
|
@ تمام آپریٹنگ درجہ حرارت۔ |
|
تاریک کرنٹ کی نگرانی کریں۔ |
ID |
|
|
50 |
nA |
VPD=5V |
|
ٹی ای سی کرنٹ |
آئی ٹی ای سی |
|
|
2 |
A |
TCASE=75℃ |
|
TEC وولٹیج |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC ماڈیول بجلی کی کھپت |
P |
|
|
5 |
W |
TCASE=75℃ |
|
طاقت کا استحکام >20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
ڈی بی ایم |
چوٹی سے چوٹی، t=60s، DC سے 50kHz نمونے لینے، TC=25℃ |
|
ٹریکنگ کی خرابی۔ |
ٹی ای |
-0.5 |
|
0.5 |
ڈی بی |
TC=-5~75℃، حوالہ دیا گیا [2] |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
9.5 |
10 |
10.5 |
کوہم |
TSTG=25℃ |
|
تھرمسٹر بی مستقل |
بی ٹی ایچ |
|
3900 |
|
k |
TSTG=25℃ |
کنک فری آپریٹنگ پاور 600mW تک۔
ایس ایم فائبر اور پی ایم فائبر اختیاری ہیں۔
فائبر بریگ گریٹنگ اسٹیبلائزیشن۔
انٹیگریٹڈ TEC کولر، تھرمسٹر، اور مانیٹر ڈائیوڈ۔
فائبر یمپلیفائر پمپنگ۔
سینسنگ اور پیمائش۔
CATV ٹرانسمیشن۔
ڈی ڈبلیو ڈی ایم سسٹمز۔
Femtosecond سسٹمز۔

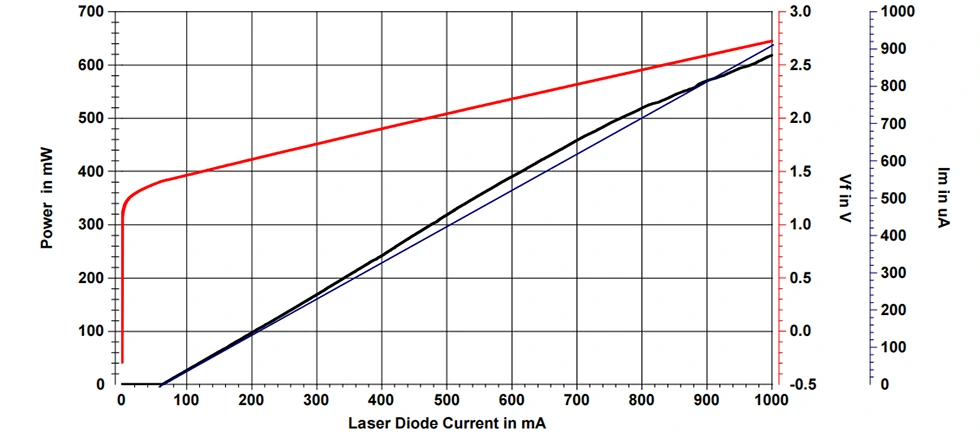

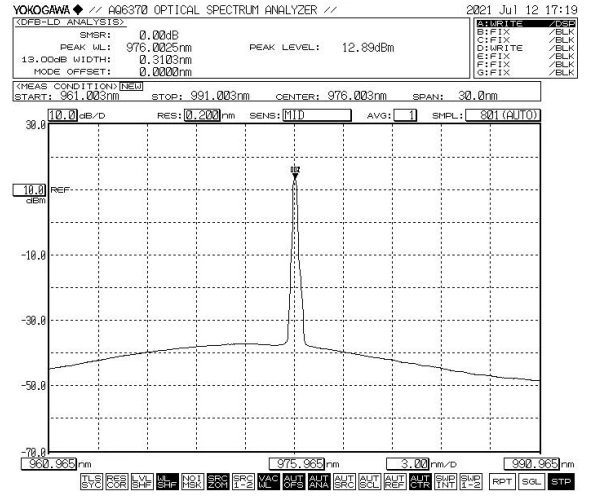

عام سپیکٹرم اور PIV: 976nm، WL رواداری +/-1nm، 600mW

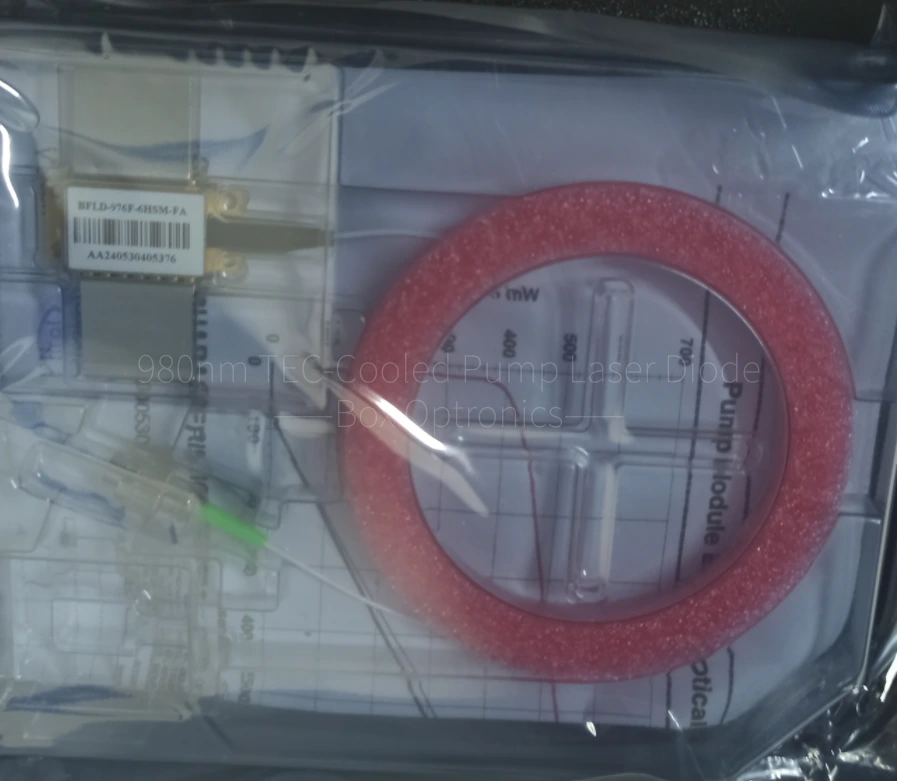

پیکنگ کی مثال
|
|
لوازمات |
مقدار |
|
1 |
980nm TEC-کولڈ پمپ لیزر ڈائیوڈ |
1 |
|
2 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (بیرونی ڈرائیور اختیاری)۔
|
نام |
طول موج |
ایف بی جی |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
حفاظتی ٹیوب |
|
بی ایف ایل ڈی |
-XXX |
X |
-XX |
ایکس ایکس |
-XX |
X |
|
980nm پمپ لیزر |
974:974nm 976:976nm |
F: کے ساتھ |
2H: 200mW 4H: 400mW 6H:600mW ... دیگر |
ایس ایم: سنگل موڈ PM: پولرائزیشن کو برقرار رکھنا
|
N: کالعدم FA: FC/APC SA: SC/APC دیگر |
0: ننگے فائبر 1:900um ڈھیلی ٹیوب |
مثال کے طور پر: BFLD-976F-6HSM-N0
(آرڈر کی معلومات: 980nm TEC-کولڈ پمپ لیزر ڈائیوڈ، بٹر فلائی پیکیج، 976nm، FBG کے ساتھ، 600mW آؤٹ پٹ پاور، SM فائبر، کنیکٹر کے بغیر، ننگے فائبر)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics تجویز کرتا ہے کہ EXW استعمال کریں۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
کام کرتے وقت، یہ آلہ ایک اعلی شدت والے لیزر بیم کا اخراج کرتا ہے۔ فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ لگ سکتی ہے۔
یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، پیکیجنگ، نقل و حمل، اور استعمال کے دوران مخالف جامد تحفظ کے اقدامات پر سختی سے عمل کرنے کی ضرورت ہے۔ مزید برآں، بجلی کی سپلائی میں اضافے کو روکنے کے لیے احتیاطی تدابیر اختیار کی جانی چاہیے، کیوں کہ ایسا کرنے میں ناکامی کے نتیجے میں ڈیوائس کو مستقل نقصان پہنچ سکتا ہے (مثلاً، آلات کی مناسب گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک کلائی کا پٹا پہننا)۔
آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے ڈالتے یا ہٹاتے وقت، ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر دباؤ نہ لگائیں۔ کنیکٹرز سے لیس آلات کے لیے، اس بات کو یقینی بنائیں کہ انسٹالیشن یا ہٹانے کے دوران ڈیوائس اور فائبر کنیکٹر دونوں ایک ساتھ اٹھائے جائیں۔
اگر پنوں کو سولڈرنگ کی ضرورت ہوتی ہے تو، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے۔ خاص طور پر مندرجہ ذیل باتوں پر توجہ دی جانی چاہیے: سولڈرنگ کے عمل کے دوران، آلے کو طاقت سے محروم حالت میں ہونا چاہیے، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہیے۔
تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، پھر چپ کے زیادہ گرم ہونے اور اوورلوڈ کو روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔
وارنٹی مدت:
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل (مثلاً بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔

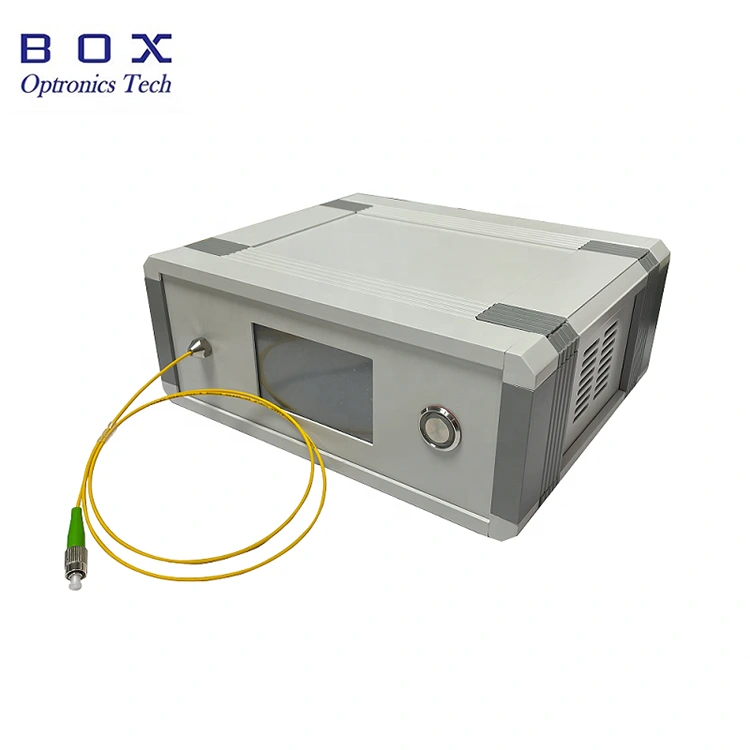

ٹچ اسکرین ڈسپلے کے ساتھ بینچ ٹاپ پیکیج میں دستیاب ہے۔ پاور اپ کے فوراً بعد روشنی خارج کرتا ہے۔
