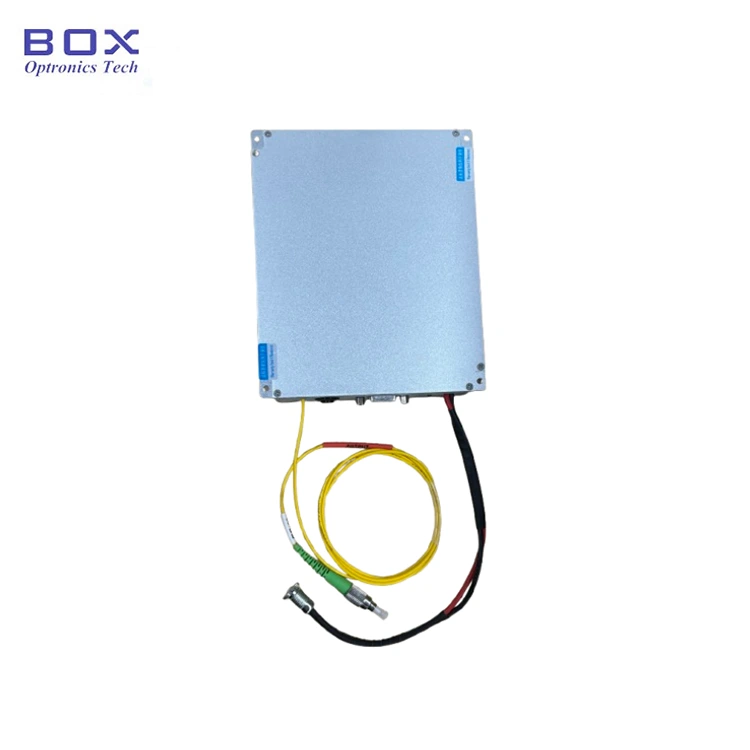

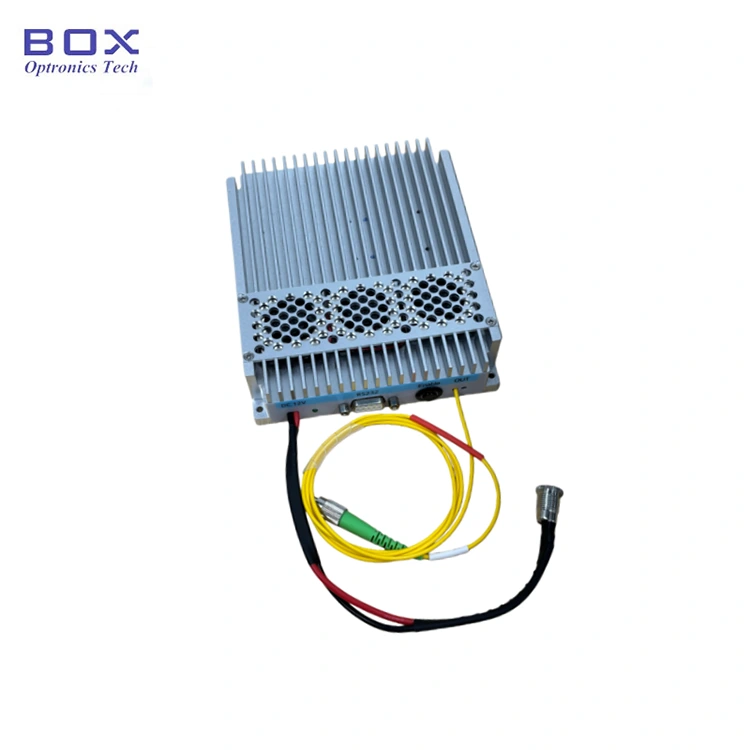

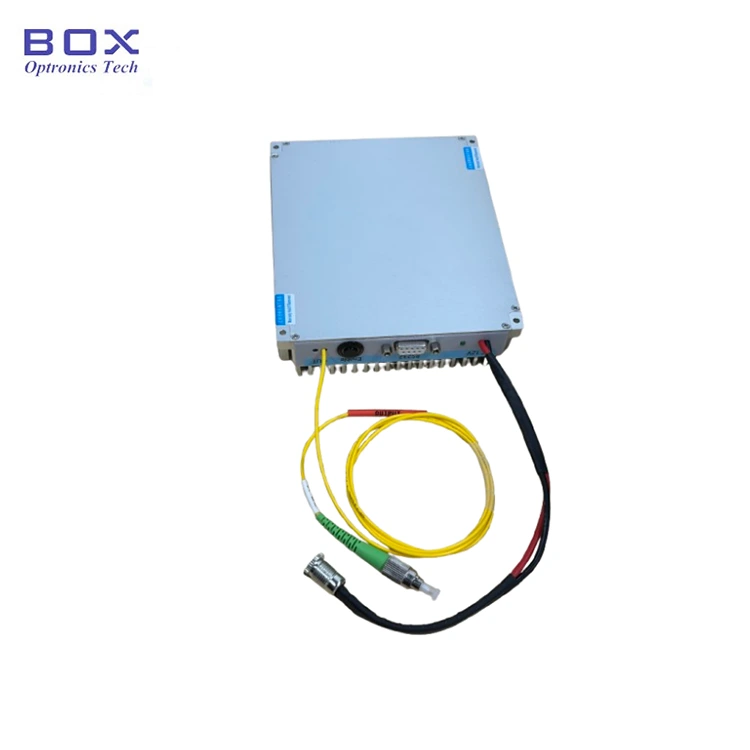

یہ 1064nm 20kHz الٹرا نیرو لائن وڈتھ فائبر ہے لیزر جو فائبر آپٹک ڈی ایف بی لیزر گہا کی ساخت کو ملازمت دیتا ہے، آؤٹ پٹنگ a واحد طول البلد موڈ 1064nm میں تنگ لائن چوڑائی مسلسل لہر لیزر طول موج بینڈ. آؤٹ پٹ پاور 50/100/200/500/1000mW اختیاری ہے۔ یہ RS232 کمیونیکیشن کے ساتھ بینچ ٹاپ اور ماڈیولر کنفیگریشنز کو سپورٹ کرتا ہے۔ نظام کے انضمام کے لیے انٹرفیس اور مانیٹرنگ سافٹ ویئر۔ LiDAR کے لیے موزوں، ہائیڈروکاؤسٹکس، اور تقسیم شدہ فائبر آپٹک سینسنگ۔
|
پیرامیٹر |
یونٹ |
عام |
تبصرہ |
|
|
آپریٹنگ طول موج |
nm |
1064±0.1 |
|
|
|
آہستہ درجہ حرارت ٹیوننگ رینج |
nm |
±0.1 |
|
|
|
آؤٹ پٹ پاور |
mW |
50/100/200/500/1000 |
|
|
|
سپیکٹرل لائن وڈتھ @ 3dB |
kHz |
<20 |
20dB لائن وڈتھ / 20 |
|
|
سائیڈ موڈ کو دبانا تناسب |
ڈی بی |
≥60 |
|
|
|
طول موج کی عدم استحکام |
میگاہرٹز |
≤±25 |
|
|
|
ورکنگ موڈ |
— |
سی ڈبلیو |
مسلسل روشنی |
|
|
بجلی کی عدم استحکام (مختصر مدت 15 منٹ) |
ڈی بی |
≤ ±0.02 |
مساوات ≤ ±0.5% |
|
|
بجلی کی عدم استحکام (طویل مدتی 8 گھنٹے) |
ڈی بی |
≤ ±0.05 |
مساوات ≤ ±1.2% |
|
|
فائبر کی قسم |
— |
ہائے 1060 |
بے ترتیب پولرائزیشن |
|
|
— |
PM980 (PER>23dB) |
لکیری پولرائزیشن |
||
|
پگٹیل کنیکٹر کی قسم |
— |
ایف سی/اے پی سی |
مرضی کے مطابق |
|
|
طول و عرض |
50/100/200mW |
ملی میٹر |
255(W)×285(D)×115(H) |
B1: بینچ ٹاپ |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: بینچ ٹاپ |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: ماڈیول |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: ماڈیول |
||
|
بجلی کی فراہمی |
V |
100~240V AC، <30W |
بینچ ٹاپ |
|
|
DC 12V، 24W |
ماڈیول |
|||
|
مواصلاتی انٹرفیس |
— |
DB9 Female(RS232) |
|
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5~+35 |
|
|
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
|
● سپیکٹرل لائن وِڈتھ ≤20KHz؛
● تمام فائبر ڈی ایف بی گونجنے والی گہا؛
● طول موج موڈ hopping کے بغیر مستحکم.
● LiDAR;
● صوتی سینسر، ہائیڈروفون؛
● فائبر آپٹک ڈسٹری بیوٹڈ سینسنگ۔

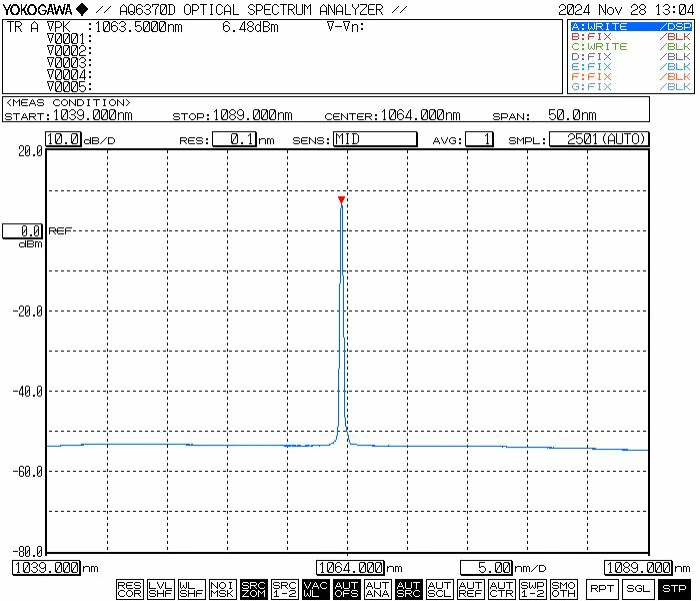

● عام سپیکٹرم: 1064nm

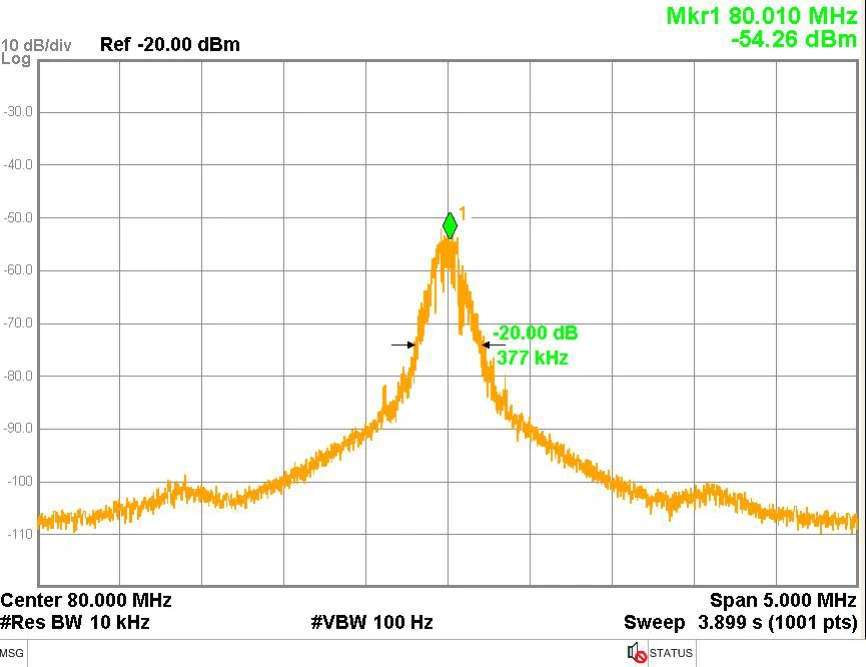

● عام لائن چوڑائی: 3dB سپیکٹرل لائن وِڈتھ≤20 KHz (برابر 20dB لائن وِڈتھ / 20)

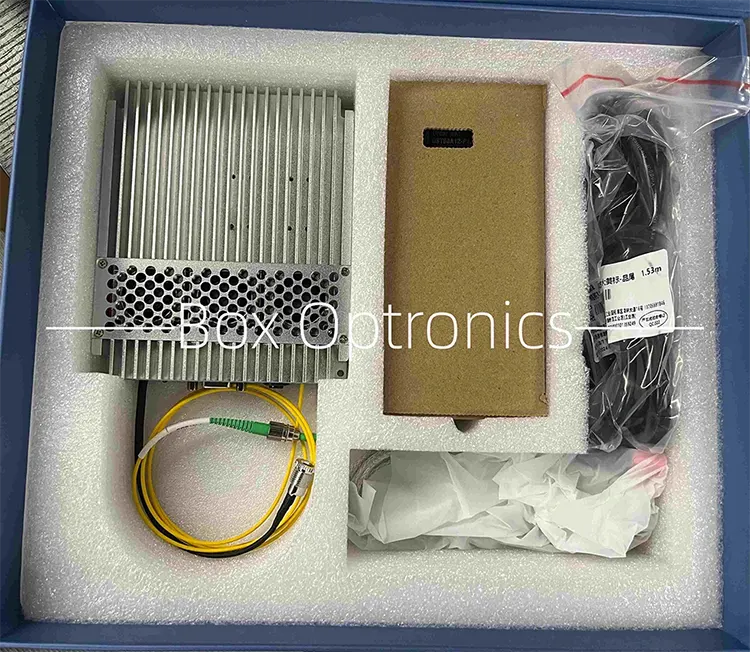

● پیکجنگ کی مثال

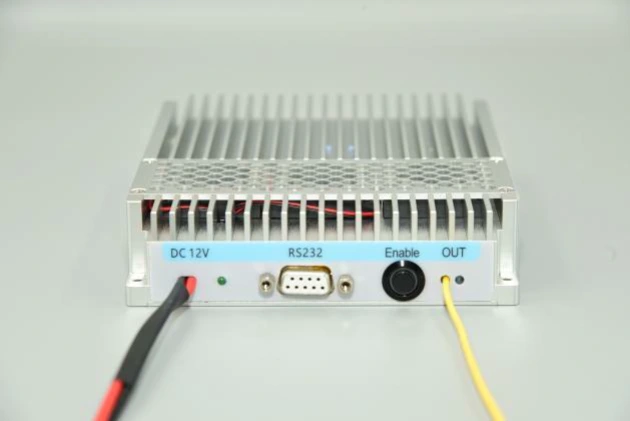

Step1.Appearance: ماڈیول میں a پاور کنیکٹر، پاور انڈیکیٹر، RS232 کمیونیکیشن انٹرفیس، آؤٹ پٹ ایکٹیویشن سوئچ، اور لیزر آؤٹ پٹ فائبر پورٹ۔
Step2. پاور سپلائی: پاور پورٹ استعمال کرتا ہے۔ ایک معیاری DC5.5×2.1mm انٹرفیس صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ U کے سائز کا کنیکٹر پاور سوئچ پاور سپلائی سے منسلک کرنے کے لیے کیبل درخواست پر دستیاب ہے۔ خریداری کا وقت.
Step3. فائبر آپٹک کو جوڑنا جمپر: فائبر کنیکٹر سے دھول کی ٹوپی کو ہٹا دیں، آخر کے چہرے کا معائنہ کریں۔ آلودگی یا نقصان، اور دوسرے سے جڑنے سے پہلے صفائی کو یقینی بنائیں فائبر ڈیوائسز یا ٹیسٹ کا سامان۔ ہائی پاور ماڈلز کے لیے، فیوژن سپلیسنگ ہے۔ سفارش کی
Setp4. ماڈیول کو میزبان سے جوڑنا کمپیوٹر: ماڈیول کو جوڑنے کے لیے شامل USB-RS232 سیریل ڈیٹا کیبل کا استعمال کریں۔ کمپیوٹر سرشار سیریل ڈرائیور انسٹال کریں (جو فراہم کردہ کارخانہ دار) مواصلات کو فعال کرنے کے لئے. ڈرائیور کے بغیر، میزبان سافٹ ویئر ماڈیول سے منسلک نہیں ہو سکتا۔
مرحلہ 5۔سافٹ ویئر: میزبان سافٹ ویئر آؤٹ پٹ پاور کو ایڈجسٹ کرنے اور لیزر آؤٹ پٹ کے ذریعے کنٹرول کرنے کی اجازت دیتا ہے۔ "SoftActive" بٹن (ذیل میں انٹرفیس کا خاکہ دیکھیں)۔ سافٹ ویئر سیٹ پمپ کرنٹ، آؤٹ پٹ پاور، اور درجہ حرارت کی نگرانی کی حیثیت دکھاتا ہے۔
Step6.Specific سافٹ ویئر آپریشنز: جیسا کہ خاکہ میں دکھایا گیا ہے، میزبان کو لانچ کرنے کے بعد کمپیوٹر سافٹ ویئر، پہلے صحیح سیریل پورٹ نمبر منتخب کریں۔ "پورٹ لسٹ" سیریل پورٹ لسٹ، اور "اوپن پورٹ" پر کلک کریں۔ سیریل پورٹ کھولنے کے لیے بٹن۔ "پاور" اور "LDTEmp" ونڈوز پھر ماڈیول کی موجودہ آؤٹ پٹ پاور اور پمپ کا درجہ حرارت ظاہر کرے گی۔ "موجودہ" فیلڈ میں پمپ ڈرائیو کی موجودہ قیمت درج کریں اور کلک کریں۔ "SET" بٹن۔ ترتیبات اثر انداز ہوتی ہیں اور روشنی کا ذریعہ آپٹیکل پاور صرف اس وقت آؤٹ پٹ کرتا ہے جب دونوں فزیکل بٹن لائٹ آن کرتے ہیں۔ سورس ماڈیول اور سافٹ ویئر میں موجود "SoftActive" بٹن کو تبدیل کر دیا گیا ہے۔ پر میزبان کمپیوٹر سافٹ ویئر کا ورژن نمبر سافٹ ویئر سے مماثل ہونا چاہیے۔ مصنوعات کی جانچ کی رپورٹ میں بیان کردہ ورژن؛ سافٹ ویئر کا ورژن مل سکتا ہے۔ ہر پروڈکٹ کی ٹیسٹ رپورٹ میں۔
Step7.Parameter Memory: سافٹ ویئر کے ذریعے ترتیب دی گئی سیٹنگز اور سٹیٹس ہیں۔ ماڈیول میں خود بخود محفوظ ہو جاتا ہے۔ اندرونی میموری. اگر پیرامیٹرز نہیں ہیں تو میزبان کمپیوٹر کنکشن کی ضرورت نہیں ہے۔ ترمیم کی ضرورت ہے.
|
نام |
طول موج |
آؤٹ پٹ پاور |
پاور سایڈست (اختیاری) |
فائبر کی قسم |
طول و عرض |
|
این ایل ایف ایل |
-XXXX |
-XX |
-X |
-XX |
-X |
|
تنگ لائن وڈتھ فائبر لیزر |
1064: 1064nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: طاقت سایڈست |
SM:Hi1060 PM:PM980 |
B1/B2: بینچ ٹاپ M31/M70 : ماڈیول |
مثال کے طور پر: NLFL-1064-50-T-SM-M
(آرڈر کی معلومات: 1064nm 20kHz الٹرا نارو لائن وڈتھ فائبر لیزر، 50mW آؤٹ پٹ پاور، پاور سایڈست، ایس ایم فائبر، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں 10-15 کام کے دن لگتے ہیں۔ (اگر وہاں کچھ موجود ہیں۔ اسٹاک، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● آؤٹ پٹ کو بار بار ڈالنے اور ان پلگ کرنے کی سفارش نہیں کی جاتی ہے۔ فائبر کنیکٹر دھول کی آلودگی سے بچنے کے لیے، جس کی وجہ سے اضافہ ہو سکتا ہے۔ فائبر کنیکٹر کے سرے کے چہرے کا اندراج کا نقصان یا جلنا۔
● فائبر کنیکٹرز کو لنٹ فری وائپ کے ساتھ صاف کریں اور a سے معائنہ کریں۔ کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر۔ ریشوں کو ہمیشہ جوڑیں/منقطع کریں۔ بغیر کسی طاقت کے چہرے کے جلنے سے بچنے کے لیے۔ فائبر آپٹک کنیکٹر ہونے چاہئیں دھول ٹوپیاں کے ساتھ احاطہ کرتا ہے.
● اگر آؤٹ پٹ فائبر کو دوسرے فائبر سے جوڑنے کی ضرورت ہے، تو یہ ہے۔ فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور کلید کا سوئچ بند کر دیا گیا ہے، اور پھر بجلی کی فراہمی سے منسلک کریں. بند کرتے وقت، پہلے کلیدی سوئچ کو بند کریں، اور پھر آؤٹ پٹ کے بعد بجلی کی فراہمی منقطع کریں۔ اشارے کی روشنی نکل جاتی ہے۔ بجلی کی فراہمی کو براہ راست منقطع نہ کریں جب روشنی کا ذریعہ کام کر رہا ہے.
● براہ کرم نمی پروف، ڈسٹ پروف اور پر توجہ دیں۔ مخالف سنکنرن، اور اسے خشک جگہ میں ذخیرہ کریں.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
