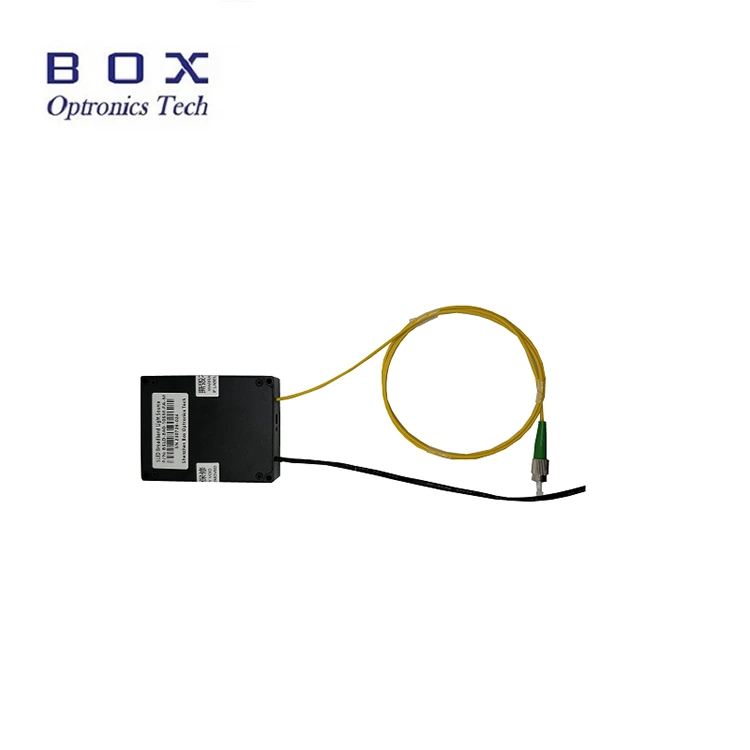

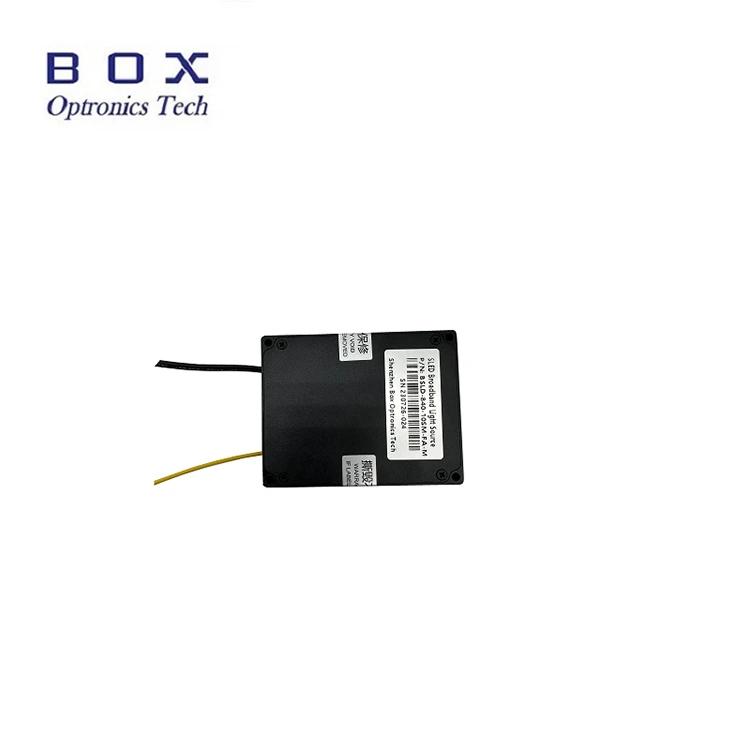

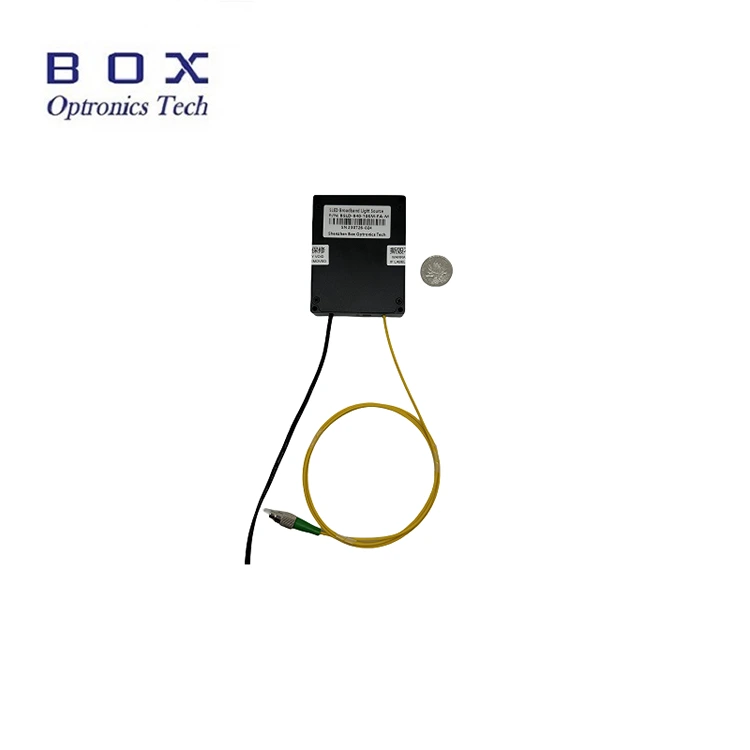

فیبری پیروٹ ایف پی لیزر ماخذ ماڈیول ایک سیمی کنڈکٹر لیزر چپ، ایک پیشہ ورانہ ڈیزائن کردہ ڈرائیو سرکٹ، اور لیزر کے محفوظ آپریشن، مستحکم آؤٹ پٹ پاور، اور سپیکٹرم کو یقینی بنانے کے لیے TEC کنٹرول کو اپناتا ہے۔ 532nm، 785nm، اور 1064nm اختیاری ہیں۔ آؤٹ پٹ پاور 50mW سے زیادہ ہے۔ پی سی ہوسٹ کمانڈز اور سافٹ ویئر آپریشن اور انضمام کے لیے فراہم کیے گئے ہیں۔ بائیو میڈیکل اور سپیکٹرل تجزیہ کے لیے پمپ لیزر ذریعہ کے طور پر موزوں ہے۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
||
|
آپریٹنگ طول موج |
nm |
532±5 |
785±5 |
1064±5 |
|
|
آؤٹ پٹ پاور |
mW |
>50 |
>50 |
>50 |
|
|
فائبر کی قسم |
- |
460-HP |
ہائے780 |
ہائے 1060 |
|
|
بجلی کی عدم استحکام (مختصر مدت 15 منٹ) |
ڈی بی |
≤±0.02 |
|
||
|
بجلی کی عدم استحکام (طویل مدتی 8 گھنٹے) |
ڈی بی |
≤±0.05 |
|
||
|
کنیکٹر |
- |
ایف سی/اے پی سی |
|
||
|
طول و عرض |
ملی میٹر |
70(W)×90(D)×18(H) |
|
||
|
بجلی کی فراہمی |
وی ڈی سی |
DC 12V/2A |
XH2.54-3PIN |
||
|
ایکٹیویشن برقی سطح |
وی ڈی سی |
4.2~5.5V |
|
||
|
مواصلاتی انٹرفیس |
- |
DB9 Female(RS485) |
XH1.25-3PIN |
||
|
کنٹرول سافٹ ویئر |
- |
BoxLaserCtrIV2 |
|
||
|
سیریل پورٹ سافٹ ویئر |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
||
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
||
● 50mW ہائی آؤٹ پٹ پاور؛
● مستحکم طاقت اور سپیکٹرم؛
● 70x90x18mm کومپیکٹ ماڈیول پیکیج۔
● بایو میڈیکل؛
● سپیکٹرل تجزیہ؛
● آپٹیکل فائبر سینسر۔

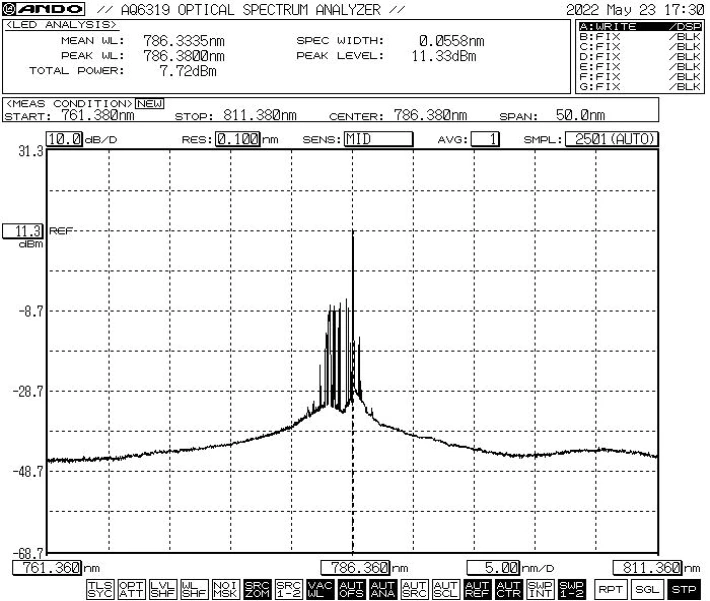

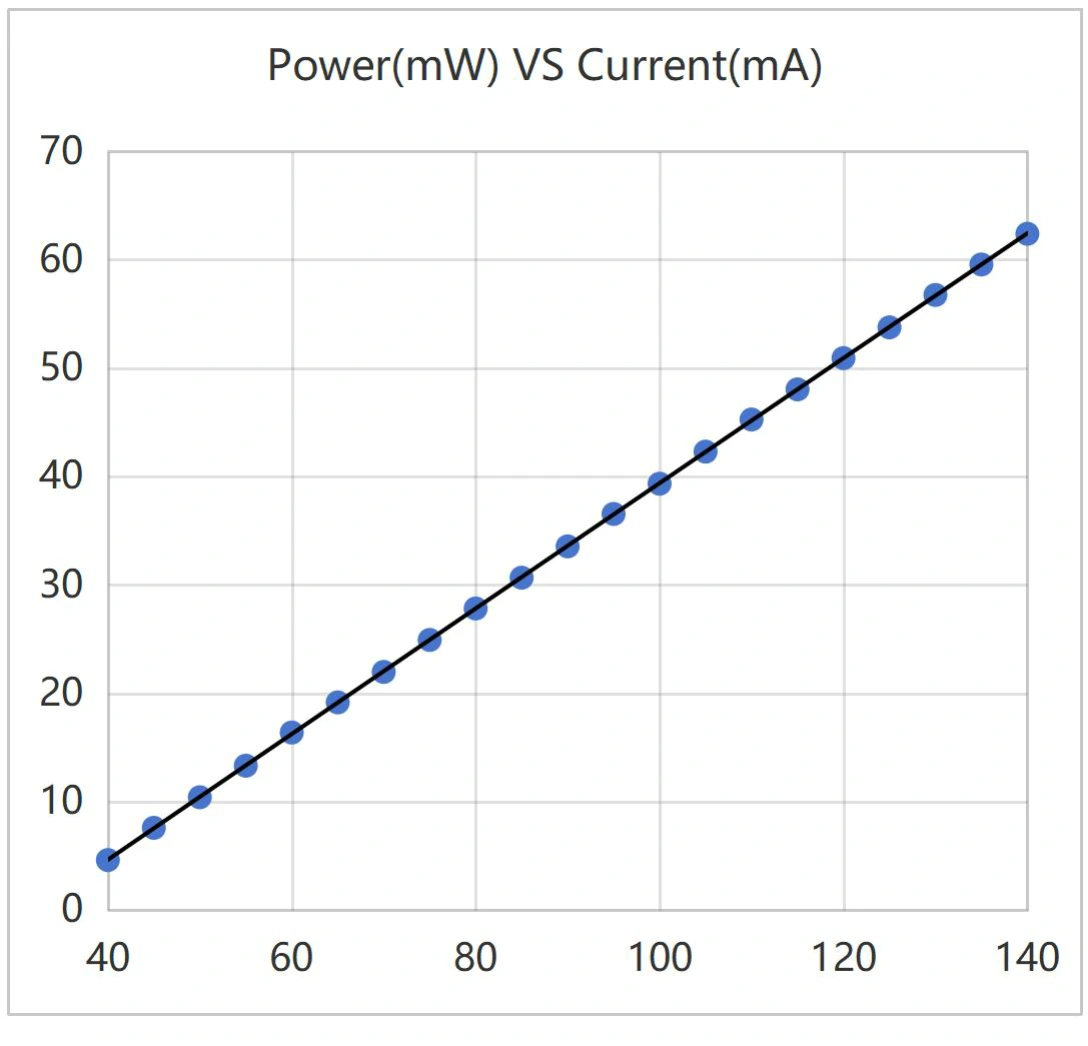

● عام وکر: 785nm 50mW FP لیزر سورس
مرحلہ 1۔ پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں۔
مرحلہ 2۔ پاور سپلائی: ڈی سی سوئچنگ پاور سپلائی یا ریگولیٹڈ پاور سپلائی سے منسلک ہے جو ان کی پاور سپلائی کی ضروریات کو پورا کرتی ہے۔ صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (مقامی وولٹیج کے معیار کے مطابق پاور اڈاپٹر فراہم کیا جاتا ہے۔)
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر یا فلینج پر ڈسٹ کیپ کھولیں، فائبر کے آخری چہرے کو چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی تصدیق کے بعد اس بات کی تصدیق کی جائے کہ کوئی آلودگی اور نقصان نہیں ہے۔
سیٹ پی 4۔ میزبان کمپیوٹر سے جڑیں: فیبری پیروٹ ایف پی لیزر ماخذ ماڈیول اور کمپیوٹر کو جوڑنے کے لیے USB-RS485 DB9 ڈیٹا کیبل کا استعمال کریں۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے کمپیوٹر کو پہلے ایک سرشار سیریل پورٹ ڈرائیور انسٹال کرنا چاہیے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے منسلک اور بات چیت نہیں ہو سکتے۔ براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔

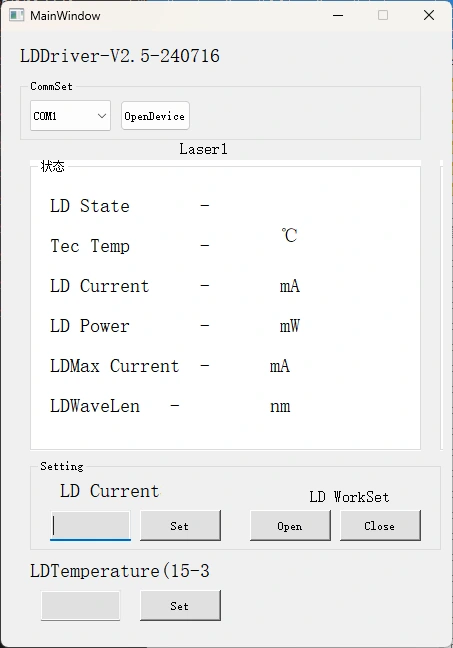

مرحلہ 5۔ کنٹرول سافٹ ویئر: باکس آپٹرونکس فیبری پیروٹ ایف پی لیزر سورس ماڈیول کے ایل ڈی کرنٹ کو کنٹرول کرنے کے لیے سیریل کمانڈ یا پی سی سافٹ ویئر فراہم کرتا ہے۔ صحیح پورٹ کا انتخاب کریں، کرنٹ اور درجہ حرارت سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ فوری طور پر مکمل کرنٹ نہ لگائیں۔)
مرحلہ 6۔ استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور فائبر کنکشن منقطع کریں۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
|
بی ایف ایل |
-FXXX |
-XX |
ایکس ایکس |
-XX |
-X |
|
لیزر ذریعہ |
532:532nm 785:785nm 1064:1064nm |
50:50mW |
ایس ایم: ایس ایم فائبر PM:PM فائبر |
FA:FC/APC SA:SC/APC دیگر |
M: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: BFL-F1064-50SM-FA-M
(آرڈر کی معلومات: فیبری پیروٹ ایف پی لیزر سورس ماڈیول، 1064nm، 50mW آؤٹ پٹ پاور، SM فائبر کے ساتھ، FC/APC کنیکٹر، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics EXW استعمال کرنے کی تجویز کرتا ہے۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار: 10-15 کام کے دن۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس: 3-5 کام کے دن۔
● دھول کی آلودگی کو روکنے کے لیے فائبر آپٹک کنیکٹرز کو کثرت سے ڈالنے یا ہٹانے کی سفارش نہیں کی جاتی ہے — جو کہ اندراج کے نقصان میں اضافہ ہو سکتا ہے — یا فائبر کنیکٹر کے سروں کے چہروں کے جلنے کا سبب بن سکتا ہے۔
● فائبر کنیکٹرز کو لنٹ فری وائپ سے صاف کریں اور کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر سے معائنہ کریں۔ چہرے پر جلنے سے بچنے کے لیے ہمیشہ بغیر بجلی کے ریشوں کو جوڑیں/منقطع کریں۔ فائبر آپٹک کنیکٹرز کو ڈسٹ کیپس سے ڈھانپنا چاہیے۔
● اگر آؤٹ پٹ فائبر کو کسی دوسرے فائبر سے جوڑنے کی ضرورت ہو، تو فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ خشک جگہ میں ذخیرہ کریں.
● وارنٹی کی مدت:
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔
(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
