ایف پی کواکسیئل پگٹیل لیزر ڈائیوڈ

Box Optronics کے FP Coaxial Pigtail Laser Diodes 450nm، 520nm، 650nm، 660nm، 785nm، 850nm، اور 980nm سے لے کر متعدد طول موجوں میں دستیاب ہیں۔ فائبر آپٹک سسٹمز، آپٹیکل پیمائش، لیبارٹری کے تجربات، بائیو میڈیکل آلات اور سپیکٹروسکوپی کے لیے ڈیزائن کیے گئے، یہ CW لیزر ڈائیوڈس مستحکم پیداوار، کم شور اور طویل زندگی پیش کرتے ہیں۔ ہم بڑی تعداد میں خریداری اور نمونے سے متعلق مشاورت کی حمایت کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مندرجات کا جدول

1. ایف پی کواکسیئل پگٹیل لیزر ڈائیوڈ کا تعارف

2. تکنیکی تفصیلات

3. مصنوعات کی خصوصیات

4. درخواستیں

5. پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر)

6. آرڈرنگ کی معلومات

7. ڈیٹا شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10. کوالٹی اشورینس اور بعد از فروخت سروس

پروڈکٹ کا تعارف- ایف پی کواکسیئل پگٹیل لیزر ڈائیوڈ

یہ FP Coaxial Pigtail Laser Diode ایک سنگل موڈ Fabry-Perot لیزر ڈائیوڈ ہے، طول موج 450nm، 520nm، 650nm، 660nm، 785nm، 850nm، اور 980nm دستیاب ہیں، اور آؤٹ پٹ پاور 5mW یا 5mW ہے۔ کنیکٹر FC/APC یا SC/APC ہے۔ اعلی وشوسنییتا اور لمبی زندگی۔ Telcordia GR-468 قابل اعتماد ٹیسٹ کا معیار۔ یہ ملٹی ویو لینتھ FP لیزر ڈائیوڈ مختلف قسم کے مرئی اور قریب اورکت ایپلی کیشنز کے لیے لچکدار، قابل اعتماد، اور اعلیٰ کارکردگی کے حل فراہم کرتے ہیں۔

مصنوعات کی وضاحتیں-FP کواکسیئل پگٹیل لیزر ڈائیوڈ

پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λC	POP = PF	440	450	460	nm
آپٹیکل آؤٹ پٹ پاور	پی ایف	IF = 65mA	10	20	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	22	40	ایم اے
آپریٹنگ وولٹیج	وی ایف	سی ڈبلیو	-	5.1	6.0	V
آپریٹنگ کرنٹ	اگر	سی ڈبلیو	-	70	90	ایم اے
فائبر کی قسم	-	-	460-HP
پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λC	POP = PF	510	520	530	nm
آپٹیکل آؤٹ پٹ پاور	پی ایف	IF = 65mA	5.0	-	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	22	40	ایم اے
آپریٹنگ وولٹیج	وی ایف	سی ڈبلیو	-	5.8	6.5	V
آپریٹنگ کرنٹ	اگر	سی ڈبلیو	-	60	80	ایم اے
فائبر کی قسم	-	-	460-HP
پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λC	POP = PF	640	650	660	nm
آپٹیکل آؤٹ پٹ پاور	پی ایف	IF = 65mA	-	5	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	55	-	ایم اے
آپریٹنگ وولٹیج	وی ایف	سی ڈبلیو	-	2.1	2.5	V
آپریٹنگ کرنٹ	اگر	سی ڈبلیو	-	-	105	ایم اے
پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λC	POP = PF	652	660	670	nm
آپٹیکل آؤٹ پٹ پاور	پی ایف	IF =70mA	10	-	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	40	90	ایم اے
آپریٹنگ وولٹیج	وی ایف	سی ڈبلیو	-	2.4	3.0	V
آپریٹنگ کرنٹ	اگر	سی ڈبلیو	-	70	120	ایم اے
فائبر کی قسم	-	-	630HP
پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λC	POP = PF	780	790	800	nm
آپٹیکل آؤٹ پٹ پاور	پی ایف	IF =70mA	10	-	--	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	30	45	ایم اے
آپریٹنگ وولٹیج	وی ایف	سی ڈبلیو	-	1.9	2.2	V
آپریٹنگ کرنٹ	اگر	سی ڈبلیو	-	70	120	ایم اے
ڈھال کی کارکردگی	SE	سی ڈبلیو	1	1.1	1.2	W/A
پی ڈی کی نگرانی کریں۔	آئی ایم	-	-	0.2	0.2	ایم اے
فائبر کی قسم	-	-	780HP
پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λC	POP = PF	840	850	860	nm
آپٹیکل آؤٹ پٹ پاور	پی ایف	IF =60mA	10	-	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	16	20	ایم اے
آپریٹنگ وولٹیج	وی ایف	سی ڈبلیو	-	2.1	2.3	V
آپریٹنگ کرنٹ	اگر	سی ڈبلیو	-	45	60	ایم اے
ڈھال کی کارکردگی	SE	سی ڈبلیو	-	0.95	-	W/A
پی ڈی کی نگرانی کریں۔	آئی ایم	-	0.05	0.13	0.5	ایم اے
فائبر کی قسم	-	-	780HP
پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λC	POP = PF	965	980	990	nm
آپٹیکل آؤٹ پٹ پاور	پی ایف	IF =60mA	5	-	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	سی ڈبلیو	-	12	20	ایم اے
آپریٹنگ وولٹیج	وی ایف	سی ڈبلیو	-	1.55	2.0	V
آپریٹنگ کرنٹ	اگر	سی ڈبلیو	-	30	50	ایم اے
ڈھال کی کارکردگی	SE	سی ڈبلیو	0.64	0.8	-	W/A
پی ڈی کی نگرانی کریں۔	آئی ایم	-	0.08	0.3	0.5	ایم اے
فائبر کی قسم	-	-	ہائے 1060

مصنوعات کی خصوصیات- ایف پی کواکسیئل پگٹیل لیزر ڈائیوڈ

● سنگل موڈ Fabry-Perot(FP) لیزر ڈائیوڈ؛

● طول موج کے اختیارات: 450–980nm؛

● سماکشیل فائبر کے ساتھ مل کر آؤٹ پٹ، CW آپریشن؛

● اعلی وشوسنییتا، لمبی زندگی؛

● Telcordia GR-468 قابل اعتماد ٹیسٹ کا معیار۔

پروڈکٹ ایپلی کیشنز-FP کواکسیئل پگٹیل لیزر ڈائیوڈ

● اشارہ؛

● ہلکا قلم؛

● پرنٹرز؛

● لیبارٹری اور بائیو میڈیکل لیزر؛

● آپٹیکل سینسنگ۔

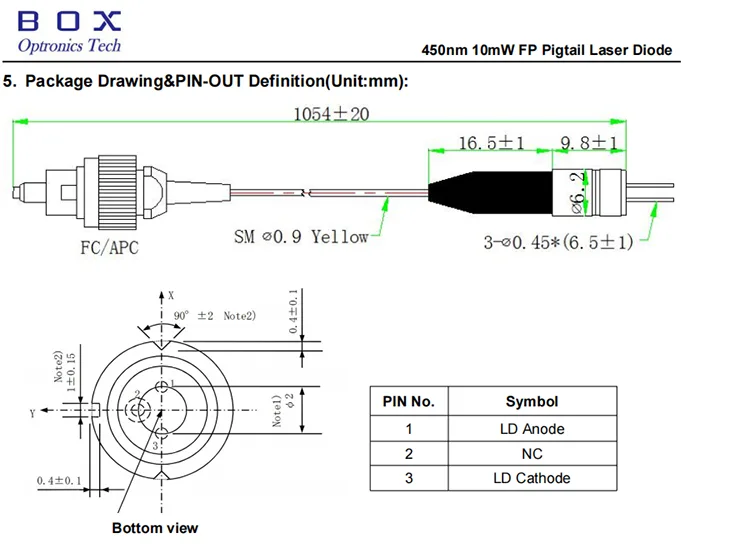

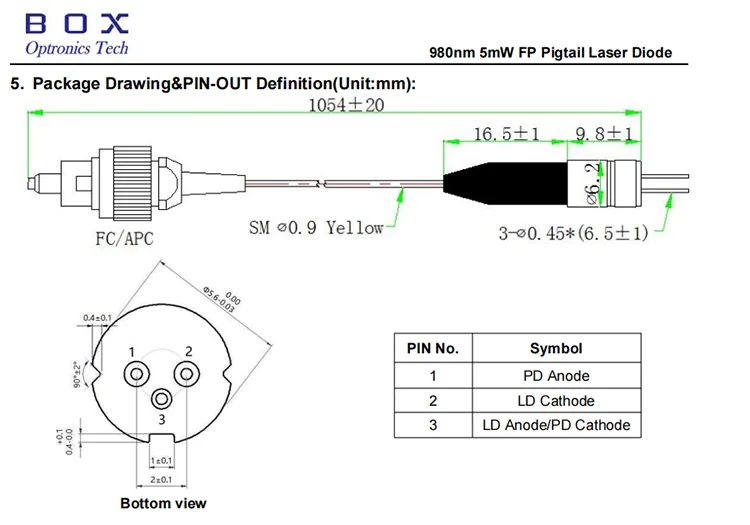

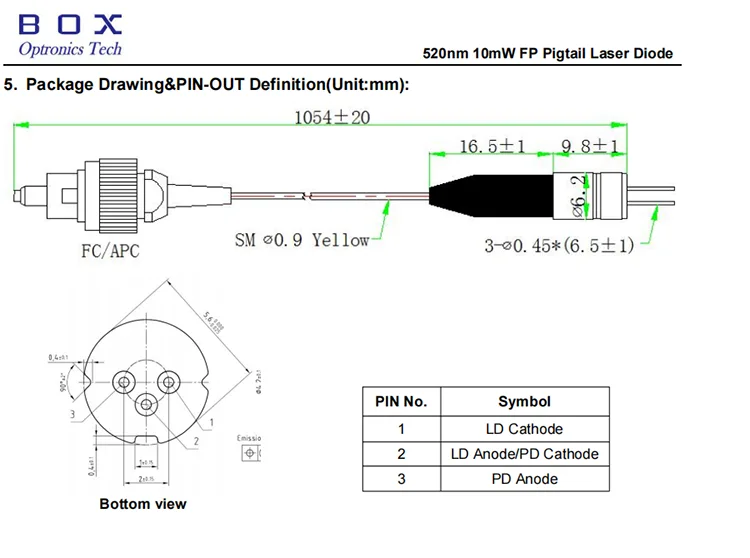

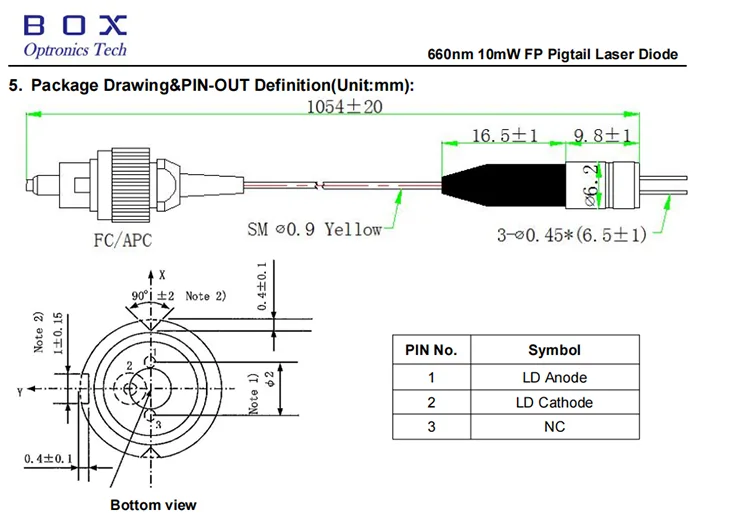

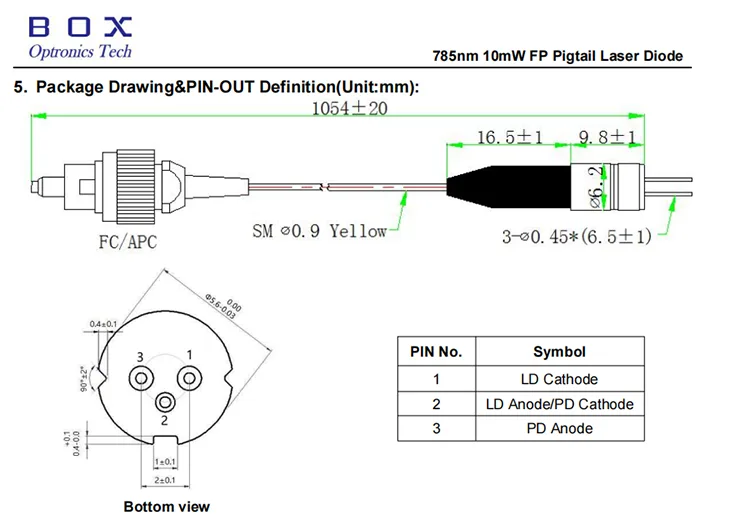

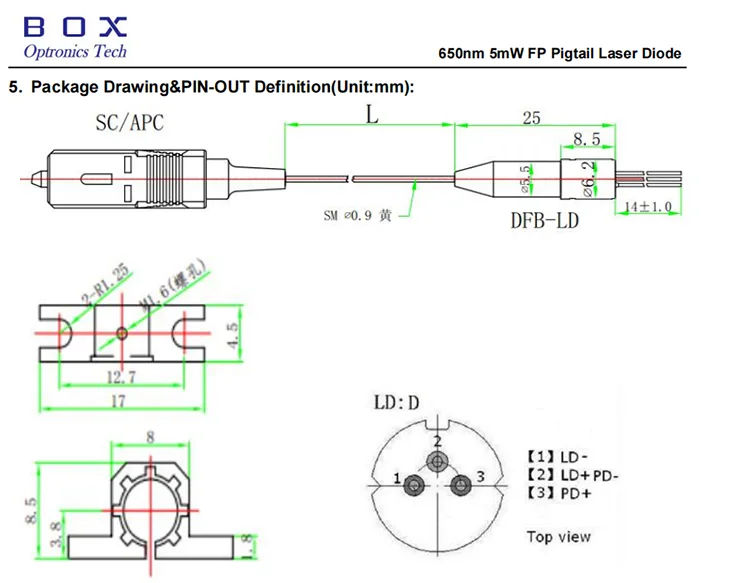

پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) - ایف پی کواکسیئل پگٹیل لیزر ڈیوڈ

معلومات کو ترتیب دینا-FP کواکسیئل پگٹیل لیزر ڈائیوڈ

بی ایل ڈی	-X	ایکس ایکس	ایکس ایکس	X	-XX
ایل ڈی	چپ ٹائپ	طول موج	آؤٹ پٹ پاور	پن آؤٹ	کنیکٹر
لیزر ڈائیوڈ	F: FP	450: 450nm 520: 520nm	10: 10mW دیگر	F: ٹائپ F	FA: FC/APC
		650: 650nm	02:2mW 05:5mW دیگر	D: D قسم	FA: FC/APC SA: SC/APC دیگر
		660: 660nm 785:785nm 850: 850nm	10: 10mW دیگر	D: D قسم	FA: FC/APC
		980: 980nm	5:5mW دیگر	D: D قسم	FA: FC/APC

مثال کے طور پر: BLD-F78510D-FA

(آرڈر کی معلومات: FP Coaxial Pigtail Laser Diode، 785nm 10mW، ٹائپ D پن آؤٹ، FC/APC کنیکٹر کے ساتھ)۔

ڈیٹا شیٹ-FP کواکسیئل پگٹیل لیزر ڈائیوڈ

اقتباس اور ادائیگی کی شرائط - FP کواکسیئل پگٹیل لیزر ڈائیوڈ

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics تجویز کرتا ہے کہ EXW استعمال کریں۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم-FP کواکسیئل پگٹیل لیزر ڈائیوڈ

پیداوار: تقریبا 10 کام کے دنوں میں. (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس: 3-5 کام کے دن۔

کوالٹی اشورینس اور فروخت کے بعد سروس- ایف پی کواکسیئل پگٹیل لیزر ڈائیوڈ

● وارنٹی کی مدت:

خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:

(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔

(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
