1. کا تعارف 1457nm رامان پمپ لیزر ماخذ
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. معیاری لوازمات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات

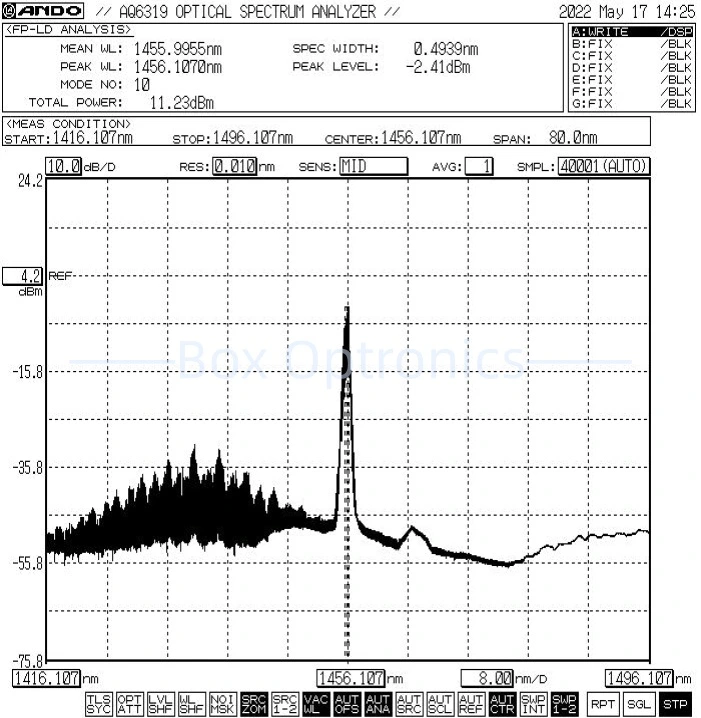

8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

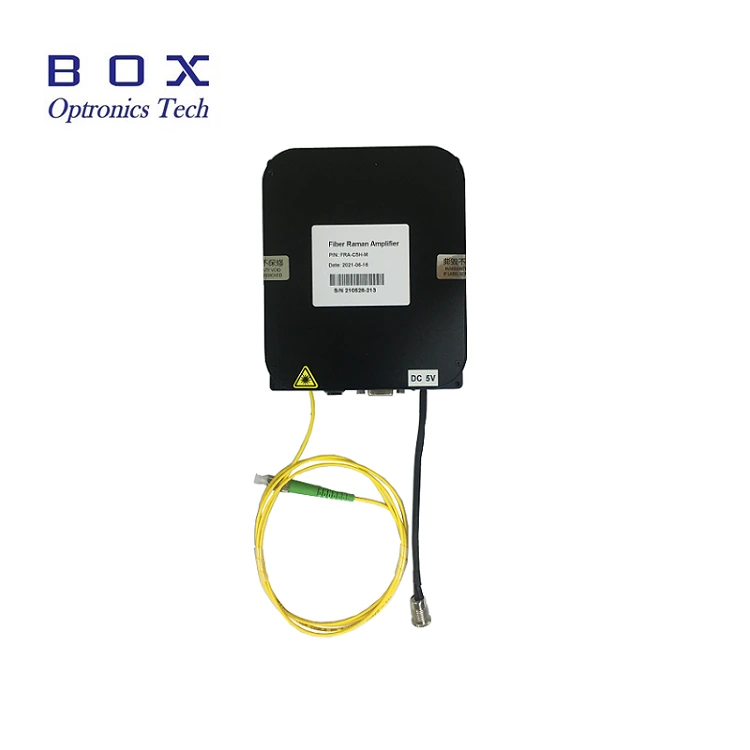

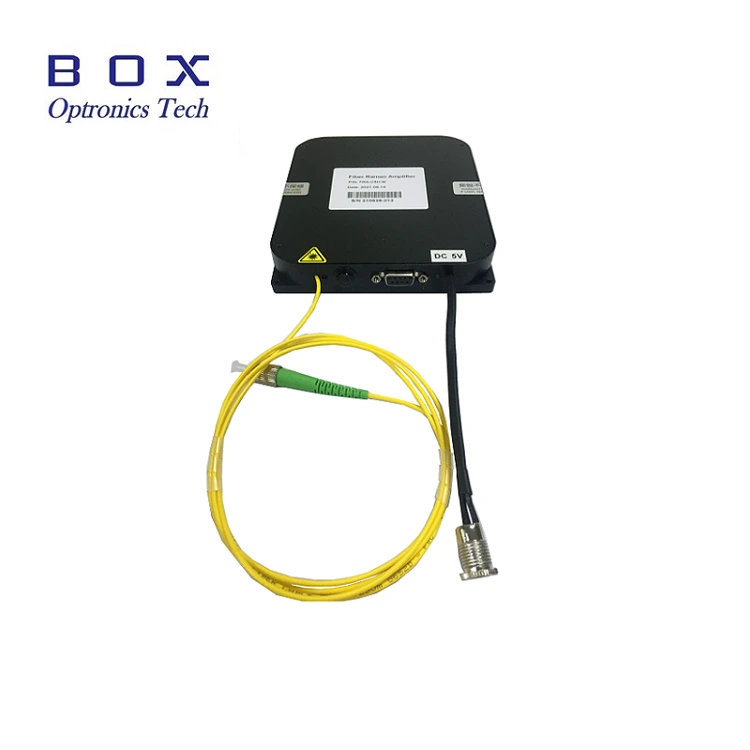

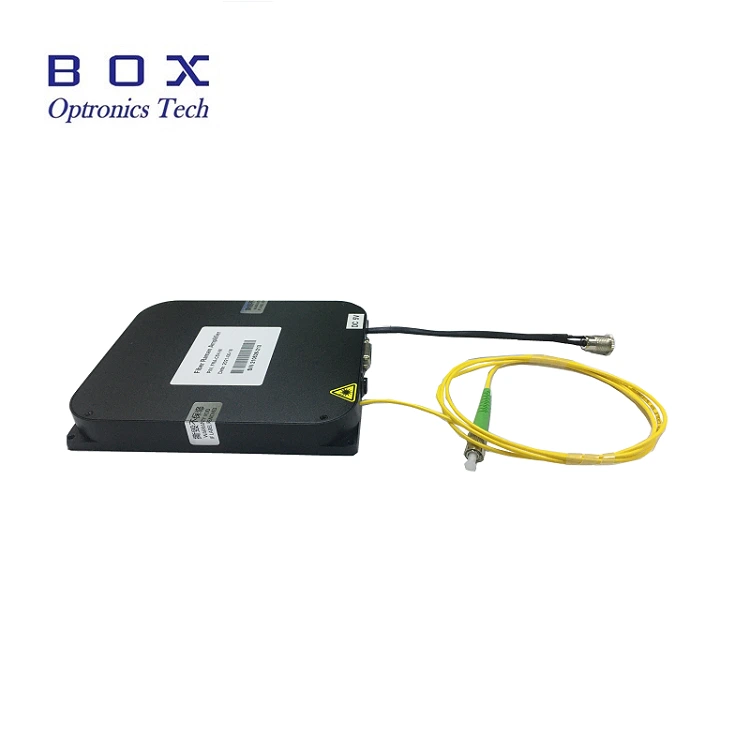

یہ فائبر کے ساتھ 1457nm رامان پمپ لیزر سورس ہے۔ بریگ گریٹنگ کو رامان فائبر یمپلیفائر اور ایر ڈوپڈ فائبر ایمپلیفائر کے لیے ڈیزائن کیا گیا ہے، ایک پیشہ ورانہ ڈیزائن کردہ ڈرائیو سرکٹ، اور محفوظ کو یقینی بنانے کے لیے TEC کنٹرول لیزر کا آپریشن، مستحکم آؤٹ پٹ پاور، اور سپیکٹرم۔ یہ فراہم کیا جا سکتا ہے۔ RS-485 کمیونیکیشن انٹرفیس کے ساتھ ڈیسک ٹاپ یا ماڈیولر پیکیج میں اور نظام انضمام کے لئے نگرانی سافٹ ویئر. 400mW ہائی آؤٹ پٹ پاور۔ براہ کرم استعمال کریں۔ ریٹیڈ وولٹیج، کنٹرول درجہ حرارت اور نمی کے ساتھ، اچھی گرمی کو یقینی بنائیں کھپت، آؤٹ پٹ اوورلوڈ، اور آلودگی سے بچیں۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
آپریٹنگ طول موج |
nm |
1457±1 |
|
|
آؤٹ پٹ پاور |
mW |
400-450 |
|
|
بجلی کی عدم استحکام (مختصر مدت 15 منٹ) |
ڈی بی |
≤±0.02 |
|
|
بجلی کی عدم استحکام (طویل مدتی 8 گھنٹے) |
ڈی بی |
≤±0.05 |
|
|
کنیکٹر |
- |
ایف سی/اے پی سی |
|
|
فائبر کی قسم |
- |
SMF-28e |
|
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
|
طول و عرض |
ملی میٹر |
150(W)×125(D)×20(H) |
ماڈیول |
|
بجلی کی فراہمی |
V |
AC 110~240V، <20W |
بینچ ٹاپ |
|
بجلی کی فراہمی |
V |
DC 5V/4A، <15W |
ماڈیول |
|
بجلی کی کھپت |
W |
≤60 |
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
● 400mW اعلی پیداوار کی طاقت؛
● طاقت اور سپیکٹرل استحکام؛
● DB9 آسانی سے انضمام کے لیے خواتین (RS485) مواصلات۔
● رامن فائبر یمپلیفائر؛
● ای ڈی ایف اے ایر گرا ہوا فائبر یمپلیفائر۔
● عام سپیکٹرم: 1457nm، +/-1 رواداری۔
● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
پمپ لیزر سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS485 DB9 ڈیٹا کیبل |
1 |
|
3 |
پاور اڈاپٹر (اختیاری) |
1 |
|
4 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
مرحلہ 1. پیک کھولنا: اسمبلی سے پہلے، چیک کریں۔ چاہے تمام لوازمات مکمل ہوں، بشمول پمپ لیزر سورس ماڈیول، یو ایس بی ڈیٹا کیبل، پاور اڈاپٹر، ٹیسٹ رپورٹ، وغیرہ
مرحلہ 2۔ پاور سپلائی: ڈی سی سے منسلک سوئچنگ پاور سپلائی یا ایک ریگولیٹڈ پاور سپلائی جو ان کی طاقت کو پورا کرتی ہے۔ فراہمی کی ضروریات. صرف اصل مماثل پاور اڈاپٹر استعمال کریں (DC5V یا DC12V)۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (پاور اڈاپٹر مقامی وولٹیج کے معیار کے مطابق فراہم کی جاتی ہے۔)
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی اور نقصان نہیں ہے۔
Setp4. میزبان کمپیوٹر سے جڑیں: استعمال کریں۔ USB-RS485 DB9 ڈیٹا کیبل 1457nm رامن پمپ لیزر ماخذ کو مربوط کرنے کے لیے اور کمپیوٹر؛ کمپیوٹر کو پہلے ایک سرشار سیریل پورٹ ڈرائیور انسٹال کرنا ہوگا۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل کی شناخت کریں، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے منسلک نہیں ہو سکتے ہیں۔ بات چیت کی براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔

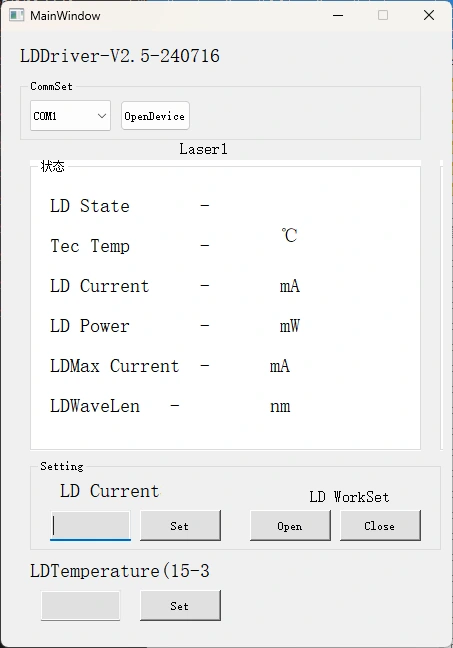

Step5.Control سافٹ ویئر: Box Optronics سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ 1457nm رامن پمپ لیزر کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کریں۔ ماخذ صحیح پورٹ کا انتخاب کریں، کرنٹ اور درجہ حرارت سیٹ کریں، پھر کلک کریں۔ کھلا بٹن. (نقصان سے بچنے کے لیے، ڈرائیو کرنٹ کو آہستہ آہستہ ریمپ کریں۔ ابتدائی آپریشن. فوری طور پر مکمل کرنٹ کا اطلاق نہ کریں۔)
مرحلہ 6۔استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور منقطع کریں۔ فائبر کنکشن.
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
|
بی ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
-X |
|
پمپ لیزر ذریعہ |
1457:1457nm 1480:1480nm |
4H: 400mW |
ایس ایم: SMF-28e |
FA:FC/APC SA:SC/APC دیگر |
M: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: BSLD-1457-4HSM-FA-M
(آرڈر کی معلومات: 1457nm رامن پمپ لیزر سورس، 400mW آؤٹ پٹ پاور، SMF-28e فائبر کے ساتھ، FC/APC کنیکٹر، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10-15 کام کے دن لگتے ہیں۔ (اگر موجود ہیں۔ کچھ اسٹاک میں ہیں، یہ تیزی سے بھیج دیا جائے گا۔)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● فائبر آپٹک کو کثرت سے ڈالنے یا ہٹانے کی سفارش نہیں کی جاتی ہے۔ ان پٹ اور آؤٹ پٹ دونوں سروں پر کنیکٹر، دھول کو روکنے کے لیے آلودگی - جس سے اندراج کے نقصان میں اضافہ ہوسکتا ہے - یا جلنے کا سبب بن سکتا ہے۔ فائبر کنیکٹر کے آخر کے چہرے۔
● فائبر کنیکٹرز کو لنٹ فری وائپ کے ساتھ صاف کریں اور a سے معائنہ کریں۔ کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر۔ ریشوں کو ہمیشہ جوڑیں/منقطع کریں۔ بغیر کسی طاقت کے چہرے کے جلنے سے بچنے کے لیے۔ فائبر آپٹک کنیکٹر ہونے چاہئیں دھول ٹوپیاں کے ساتھ احاطہ کرتا ہے.
● اگر آؤٹ پٹ فائبر کو دوسرے فائبر سے جوڑنے کی ضرورت ہے، تو یہ ہے۔ فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ اسٹور خشک جگہ میں.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
