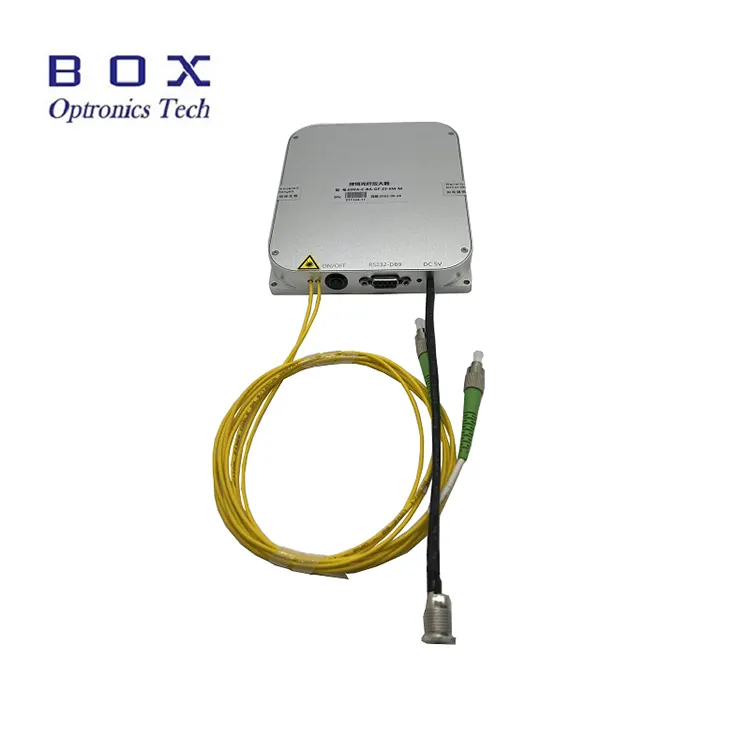

سی بینڈ ایربیم ڈوپڈ فائبر بوسٹر یمپلیفائر

Box Optronics ایک پیشہ ور چینی صنعت کار ہے جو C-band Erbium-doped Fiber Booster Amplifier کی R&D، مینوفیکچرنگ اور فروخت پر توجہ مرکوز کرتا ہے۔ ہمارے پاس بڑے پیمانے پر ڈیلیوری کی صلاحیتیں ہیں، اور ہماری مصنوعات، بہترین آؤٹ پٹ استحکام اور اعلیٰ لاگت کی تاثیر کی حامل ہیں، نے دنیا بھر کے صارفین سے وسیع پیمانے پر پہچان حاصل کی ہے۔ فی الحال، ہماری مصنوعات یورپ، امریکہ، اور بہت سے دوسرے ممالک اور خطوں میں برآمد کی جاتی ہیں، اور آپٹیکل فائبر کمیونیکیشن، CATV، آپٹیکل سینسنگ، اور سائنسی تحقیقی شعبوں میں وسیع پیمانے پر استعمال ہوتی ہیں۔ ہم آپ کے ساتھ تعاون پر مبنی تعلقات قائم کرنے کے منتظر ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مندرجات کا جدول

1. کا تعارف سی بینڈ ایربیم ڈوپڈ فائبر بوسٹر یمپلیفائر

2. تکنیکی تفصیلات

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5. پروڈکٹ کی تفصیلات

6. آرڈرنگ کی معلومات

7. ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس کی شرائط اور ادائیگی

9. لیڈ ٹائم

10. آپریشن کے مراحل

11. آپریشن نوٹس اور دیکھ بھال

12. کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

C-band Erbium-doped Fiber Booster Amplifiers ہیں۔ آپٹیکل کمیونیکیشن، فائبر آپٹک سینسنگ، CATV، اور لیبارٹری تحقیق۔ ان میں طول موج کی ایک وسیع رینج، اعلی طاقت اور خاصیت ہے۔ ACC اور APC دونوں آپریٹنگ طریقوں کے ساتھ کم شور۔ ایک مواصلاتی سیریل پورٹ اور پاور کیبل پلگ اینڈ پلے آپریشن کے لیے فراہم کی جاتی ہے۔ احکام ہیں۔ کسٹمر سسٹم میں آسانی سے انضمام کے لیے دستیاب ہے۔ متعدد آؤٹ پٹ پاور سنگل موڈ کے ساتھ 15 سے 26 dBm تک کی ترتیبات دستیاب ہیں۔ پولرائزیشن کو برقرار رکھنے والے فائبر کے اختیارات۔ ایک سال کی وارنٹی شامل ہے۔ جب ان ماڈیولز کا استعمال کرتے ہوئے، یقینی بنائیں کہ فائبر اینڈ چہرہ صاف ہے، لیزر سے آگاہ رہیں ان پٹ کی حدود، اور ضروری لیزر حفاظتی احتیاطی تدابیر اختیار کریں۔

پروڈکٹ وضاحتیں

پیرامیٹرز	یونٹ	اقدار						نوٹس
طول موج کی حد	nm	1530~1565						سی بینڈ
ان پٹ پاور	dBm	-6~+3
آؤٹ پٹ پاور	dBm	15	17	20	23	25	26	@-3dBm ان پٹ
شور کا پیکر	ڈی بی	≤5.0
پی ڈی جی	ڈی بی	≤0.3
پی ایم ڈی	پی ایس	≤0.5
ان پٹ/آؤٹ پٹ تنہائی	ڈی بی	≥35
پاور مانیٹر	ڈی بی	آؤٹ پٹ پاور
آپریٹنگ موڈ	-	ACC/APC
پگٹیل فائبر	-	SMF-28						ایف سی/اے پی سی
مواصلاتی انٹرفیس	-	ٹچ اسکرین/DB9 عورت(RS232)						بینچ ٹاپ
مواصلاتی انٹرفیس	-	DB9 Female(RS232)						ماڈیول
بجلی کی فراہمی	-	AC 110~240V، <30W						بینچ ٹاپ
بجلی کی فراہمی	-	DC 5V، <15W						ماڈیول
طول و عرض	ملی میٹر	260(W)×280(D)×120(H)						بینچ ٹاپ
		150(W)×125(D)×20(H)						ماڈیول
		(15~20dBm): 70(W)×90(D)×15(H)						ماڈیول
آپریٹنگ درجہ حرارت	℃	-5 ~ +55
آپریٹنگ نمی	℃	0~70%

مصنوعات کی خصوصیات

● وسیع طول موج کی حد؛

● اعلی آؤٹ پٹ پاور؛

● کم شور؛

● DB9 آسانی سے انضمام کے لیے خواتین (RS232) مواصلات۔

1. پروڈکٹ ایپلی کیشنز-سی بینڈ ایربیم ڈوپڈ فائبر بوسٹر یمپلیفائر

● آپٹیکل فائبر مواصلات؛

● آپٹیکل فائبر سینسر؛

● فائبر لیزر

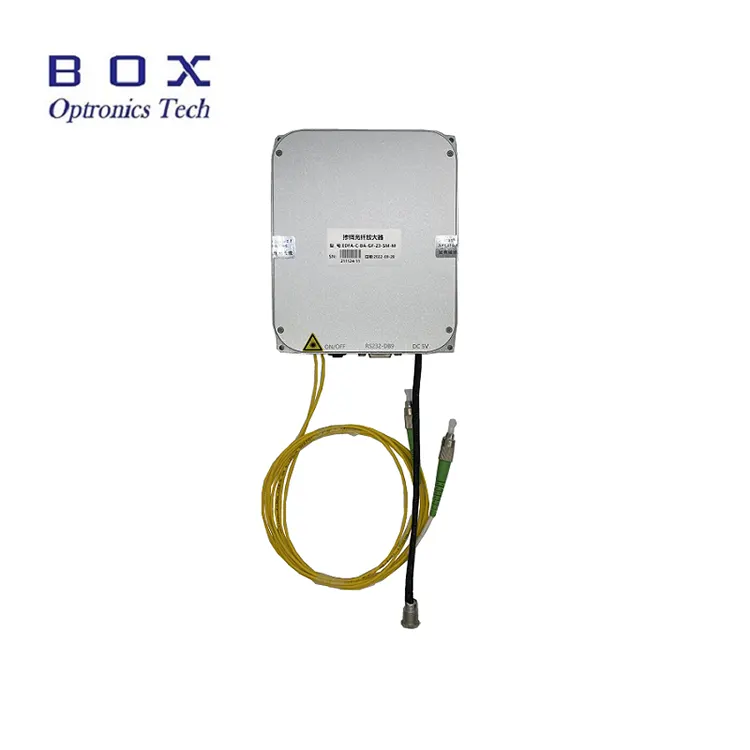

پروڈکٹ تفصیلات

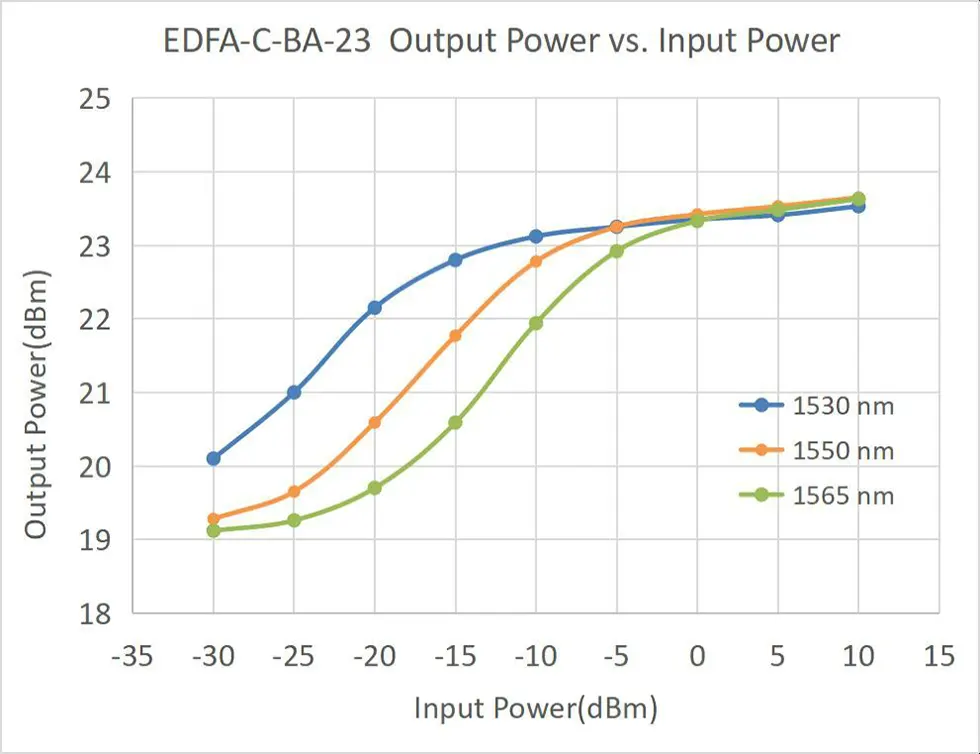

● مخصوص خصوصیت کا منحنی خطوط

C-band Erbium-doped Fiber Booster Amplifier

● معیاری لوازمات

	لوازمات	مقدار
1	EDFA (ماڈیول ہوسٹ)	1
2	USB-RS232 DB9 ڈیٹا کیبل	1
3	پاور اڈاپٹر	1
4	پروڈکٹ ٹیسٹ رپورٹ	1
5	آپریشن دستی	1

آرڈر کرنا معلومات

نام

EDFA کی قسم

طول موج

آؤٹ پٹ پاور

فائبر کی قسم

طول و عرض

ای ڈی ایف اے

-XX

-X

-XX

ایکس ایکس

-X

ایربیم ڈوپڈ

فائبر یمپلیفائر

BA: Booster-Amp

سی: سی بینڈ

15:15dBm

17:17dBm

20:20dBm

23:23dBm

25:25dBm

26:26dBm

SM:SMF-28e

ایم 15 : ماڈیول

M20 : ماڈیول

بی: بینچ ٹاپ

مثال کے طور پر: EDFA-C-BA-23-SM-M

(آرڈر کی معلومات: C-band Erbium-doped Fiber Booster Amplifier، 23dBmoutput پاور، SMF-28efiber کے ساتھ، ماڈیول پیکیج)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار کے لئے تقریبا 10-15 کام کے دن لگتے ہیں. (اگر کچھ اسٹاک میں ہے تو، یہ تیز ہو جائے گا بھیج دیا گیا۔)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن قدم

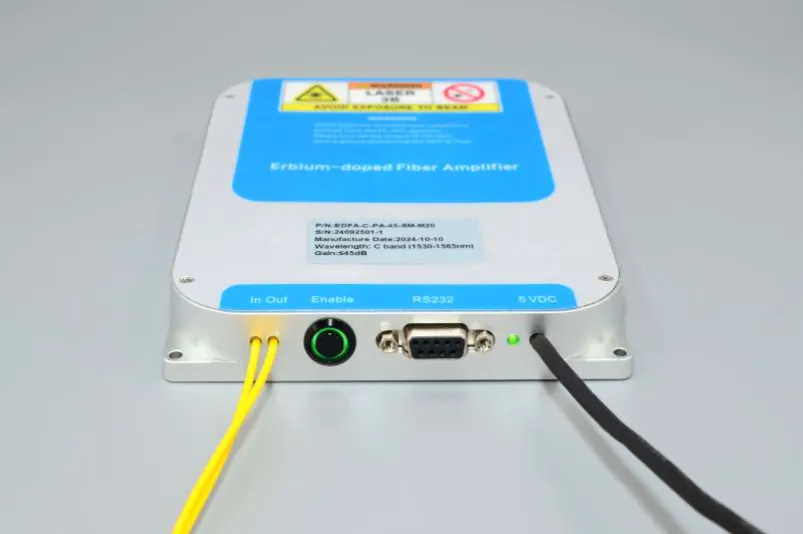

Step1.Appearance:سامنے کی طرف EDFA کا ترتیب وار ان پٹ اور آؤٹ پٹ آپٹیکل ریشوں سے لیس ہے، آپٹیکل ایمپلیفیکیشن آؤٹ پٹ ایکٹیویشن سوئچ، ایک میزبان کمپیوٹر کمیونیکیشن انٹرفیس (پہلے سے طے شدہ RS232 DB9)، ایک پاور انڈیکیٹر لائٹ، اور پاور کورڈ (پہلے سے طے شدہ DC 5V)۔

C-band Erbium-doped Fiber Booster Amplifier

Step2. پاور سپلائی: پاور پورٹ ڈیفالٹ DC5.5×2.1mm پاور ہے۔ انٹرفیس، اور ایک مماثل DC5V DC پاور اڈاپٹر فراہم کیا جائے گا جب مصنوعات فیکٹری چھوڑ دیتا ہے. پاور اڈاپٹر اور کے درمیان کنکشن کا طریقہ EDFA ماڈیول ذیل کی شکل میں دکھایا گیا ہے۔ براہ کرم استعمال کرنا یقینی بنائیں اصل مماثل پاور اڈاپٹر۔ ایک نامناسب پاور اڈاپٹر کا استعمال کریں گے EDFA کے صحیح طریقے سے کام کرنے میں ناکام ہونے یا EDFA کو نقصان پہنچانے کا سبب بنے۔ U کے سائز کا کنیکٹر پاور سپلائی لائن بھی صارفین کو ایک سے جڑنے کے لیے فراہم کی جا سکتی ہے۔ سوئچنگ پاور سپلائی، لیکن اسے خریداری کے دوران پیشگی تجویز کیا جانا چاہیے۔

C-band Erbium-doped Fiber Booster Amplifier

Step3. فائبر جمپر کو جوڑنا: کھولیں۔ آپٹیکل فائبر کنیکٹر کی ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور دوسرے آپٹیکل کو جوڑنے سے پہلے تصدیق کریں کہ کوئی آلودگی اور نقصان نہیں ہے۔ فائبر آلات یا جانچ کا سامان۔ ہائی پاور EDFA کے آؤٹ پٹ فائبر کے لیے ماڈل، کنکشن کے لیے فیوژن سپلائینگ طریقہ استعمال کرنے کی سفارش کی جاتی ہے۔

Setp4. حرارت کی کھپت: یہ ایربیم ڈوپڈ فائبر یمپلیفائر ماڈیول ایک خاص مقدار میں حرارت پیدا کرتا ہے۔ دی ایمپلیفائر کی نچلی سطح (بغیر متن کے سائیڈ) قریب ہونی چاہیے۔ گرمی کے سنک، گرمی کی کھپت کے فن، یا دھات کی سطح سے رابطہ کریں۔ صارف کے چیسس کے نیچے۔ حاصل کرنے کے لئے مناسب ہوا کولنگ کی سفارش کی جاتی ہے۔ ایک اچھا گرمی کی کھپت کا اثر. تجویز کردہ بہترین کام کرنے والا ماحول درجہ حرارت -5 ~ +35 ℃ ہے۔ جب محیطی درجہ حرارت 50 ℃ سے زیادہ ہے، اسٹینڈ بائی حالت میں یمپلیفائر شروع نہیں ہوگا۔ جب محیطی درجہ حرارت 55℃ سے زیادہ ہے، کام کرنے والی حالت میں یمپلیفائر خود بخود لیزر آؤٹ پٹ کو روک دے گا اور داخل ہو جائے گا۔ خود کی حفاظت کے لیے سٹینڈ بائی سٹیٹ۔ جب محیطی درجہ حرارت 50 ℃ تک گر جاتا ہے، تو یمپلیفائر خود بخود آؤٹ پٹ دوبارہ شروع کر دے گا۔

Step5.Input Optical Power:اس erbium-doped فائبر یمپلیفائر کی کوئی حد نہیں ہے ان پٹ آپٹیکل سگنل پاور کی ضرورت جب کی اوسط طاقت ان پٹ آپٹیکل سگنل کو کم کر کے صفر کی طاقت کے قریب کر دیا گیا ہے، ایمپلیفائر پھر بھی رہے گا۔ کام کرنے کی حالت کو برقرار رکھیں، اور آؤٹ پٹ پورٹ میں بے ساختہ اخراج ہوگا۔ آؤٹ پٹ تاہم، زیادہ مثالی ایمپلیفیکیشن اثر اور سگنل ٹو شور حاصل کرنے کے لیے تناسب، یہ طاقت کے اندر اندر ان پٹ آپٹیکل طاقت کو کنٹرول کرنے کی سفارش کی جاتی ہے ٹیسٹ شیٹ یا مصنوعات کی تفصیلات میں بیان کردہ رینج۔

Step6.Host کمپیوٹر کنٹرول: یہ یمپلیفائر ایک ماڈیولر پروڈکٹ ہے اور اس کی ضرورت ہے۔ کو ایڈجسٹ اور مانیٹر کرنے کے لیے سرشار ہوسٹ کمپیوٹر سافٹ ویئر کے ساتھ ملایا جائے۔ EDFA کے کام کرنے کی حالت اور آپریٹنگ پیرامیٹرز۔ صارف کے کمپیوٹر کی ضرورت ہے۔ USB-232 سیریل پورٹ ڈرائیور پروگرام اور EDFA میزبان کمپیوٹر کو انسٹال کرنے کے لیے ہماری کمپنی کے ذریعہ فراہم کردہ کنٹرول سافٹ ویئر۔ USB-232 سیریل پورٹ ڈرائیور پروگرام انسٹال ہونا ضروری ہے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر کنیکٹ نہیں ہو سکتا اور EDFA ماڈیول کے ساتھ عام طور پر بات چیت کریں۔ واضح رہے کہ USB-232 سیریل پورٹ ڈرائیور پروگرام اصل USB-232 کے مطابق ہونا چاہئے۔ سیریل پورٹ کیبل استعمال کیا جاتا ہے. EDFA میزبان کمپیوٹر کا سافٹ ویئر ورژن نمبر سافٹ ویئر پر ریکارڈ کردہ سافٹ ویئر ورژن نمبر کے مطابق ہونا چاہیے۔ مصنوعات کی ٹیسٹ شیٹ.

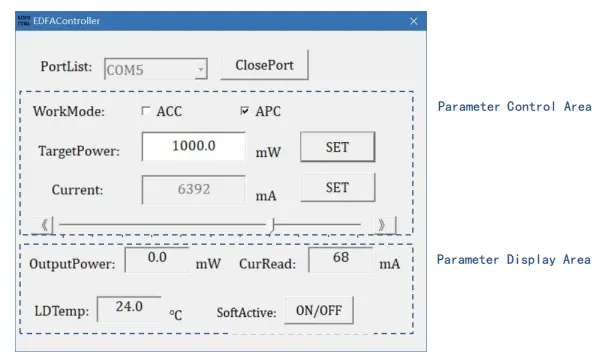

مرحلہ 7۔ میزبان کمپیوٹر سافٹ ویئر انٹرفیس: وہ معلومات جو میزبان کمپیوٹر سافٹ ویئر کے ذریعہ ظاہر کی جاسکتی ہیں۔ یمپلیفائر ورکنگ موڈ، آؤٹ پٹ آپٹیکل پاور ٹارگٹ ویلیو، پمپ لیزر موجودہ ہدف کی قیمت، اور درجہ حرارت کی نگرانی کی حیثیت۔

C-band Erbium-doped Fiber Booster Amplifier

مرحلہ 8۔ مخصوص آپریشن: کے بعد میزبان کمپیوٹر سافٹ ویئر شروع کرتے ہوئے، پہلے صحیح سیریل پورٹ کو منتخب کریں۔ سیریل پورٹ کی ترتیب پورٹ لسٹ میں نمبر، کھولنے کے لیے اوپن پورٹ بٹن پر کلک کریں۔ سیریل پورٹ. اس وقت، کرنٹ ریڈ اور LDTemp ونڈوز ڈسپلے ہوں گی۔ ماڈیول کا کام کرنٹ اور پمپ کا درجہ حرارت۔ ہدف درج کریں۔ ٹارگٹ پاور ونڈو میں آپٹیکل پاور ویلیو اور SET بٹن پر کلک کریں۔ جب EDFA ماڈیول کا بٹن سوئچ اور SoftActive بٹن پر سوئچ سافٹ ویئر دونوں آن ہیں، ترتیب اثر کرتی ہے اور EDFA میں آپٹیکل ہے۔ بجلی کی پیداوار.

مرحلہ 9۔ کنٹرول موڈ: معیاری ماڈل اس فائبر یمپلیفائر کے دو کام کرنے کے طریقوں، خود کار طریقے سے موجودہ کنٹرول کی حمایت کرتا ہے موڈ (ACC موڈ) اور خودکار پاور کنٹرول موڈ (APC موڈ)۔ آپ سوئچ کر سکتے ہیں۔ ورک موڈ آپشن کے ذریعے ان دو کام کرنے والے طریقوں کے درمیان۔ سوئچ کرتے وقت، براہ کرم نوٹ کریں کہ پہلے ایکٹیو بٹن سوئچ کو بند کر دیں۔ (* کچھ یمپلیفائر ماڈلز صرف ACC موڈ کو سپورٹ کرتے ہیں، جیسے EDFA-C-PA)۔ ACC موڈ میں، پمپ داخل کریں۔ موجودہ ونڈو میں موجودہ قدر اور SET بٹن پر کلک کریں، یا براہ راست گھسیٹیں۔ پمپ کرنٹ ویلیو سیٹ کرنے کے لیے بائیں اور دائیں سلائیڈرز۔ اے پی سی موڈ میں، درج کریں۔ ٹارگٹ پاور ونڈو میں ٹارگٹ آپٹیکل پاور ویلیو اور SET پر کلک کریں۔ بٹن

مرحلہ 10۔ آؤٹ پٹ ایکٹیویشن: جب ماڈیول کے سامنے والے بٹن سوئچ اور SoftActive بٹن کو فعال کریں۔ سافٹ ویئر پر سوئچ دونوں آن ہیں، ترتیب اثر انداز ہوتی ہے اور ایمپلیفائر میں لیزر آؤٹ پٹ ہے، اور لیزر انڈیکیٹر لائٹ آن ہے۔ آن/آف بٹن سرخ رنگ میں دکھایا جائے گا. پیرامیٹر مانیٹرنگ میں آؤٹ پٹ پاور ایریا موجودہ اصل آؤٹ پٹ آپٹیکل پاور کو ظاہر کرتا ہے، CurRead کرنٹ دکھاتا ہے۔ پمپ کرنٹ، اور LDTemp اندرونی درجہ حرارت کو ظاہر کرتا ہے۔

مرحلہ 11۔ شٹ ڈاؤن: پہلے بند کریں۔ ایمپلیفائر اور سافٹ ایکٹیو بٹن کے سائیڈ پر آن/آف بٹن سوئچ سافٹ ویئر پر سوئچ کریں، سیریل پورٹ کو بند کرنے کے لیے ClosePort پر کلک کریں، اور پھر سافٹ ویئر بند کریں.

مرحلہ 12۔ پیرامیٹر میموری: موڈ اور کنٹرول سوفٹ ویئر کے ذریعہ سیٹ کردہ پیرامیٹرز خود بخود اندر محفوظ ہوجائیں گے۔ EDFA ماڈیول اور پاور آف میموری کا کام ہے۔ اگر ضرورت نہیں ہے۔ EDFA پیرامیٹرز میں ترمیم کریں، میزبان کمپیوٹر سے جڑنا ضروری نہیں ہے۔ جب اسے دوبارہ استعمال کریں۔

آپریشن نوٹس اور دیکھ بھال

● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور کلید کا سوئچ بند کر دیا گیا ہے، اور پھر بجلی کی فراہمی سے منسلک کریں. بند کرتے وقت، پہلے کلیدی سوئچ کو بند کریں، اور پھر آؤٹ پٹ کے بعد بجلی کی فراہمی منقطع کریں۔ اشارے کی روشنی نکل جاتی ہے۔ بجلی کی فراہمی کو براہ راست منقطع نہ کریں جب EDFA کام کر رہا ہے۔

● آؤٹ پٹ کو بار بار ڈالنے اور ان پلگ کرنے کی سفارش نہیں کی جاتی ہے۔ فائبر کنیکٹر دھول کی آلودگی سے بچنے کے لیے، جس کی وجہ سے اضافہ ہو سکتا ہے۔ فائبر کنیکٹر کے سرے کے چہرے کا اندراج کا نقصان یا جلنا۔

● فائبر کنیکٹرز کو لنٹ فری وائپ کے ساتھ صاف کریں اور a سے معائنہ کریں۔ کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر۔ ریشوں کو ہمیشہ جوڑیں/منقطع کریں۔ بغیر کسی طاقت کے چہرے کے جلنے سے بچنے کے لیے۔ فائبر آپٹک کنیکٹر ہونے چاہئیں دھول ٹوپیاں کے ساتھ احاطہ کرتا ہے.

● اگر آؤٹ پٹ فائبر کو دوسرے فائبر سے جوڑنے کی ضرورت ہے، تو یہ ہے۔ فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔

● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ اسٹور خشک جگہ میں.

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
