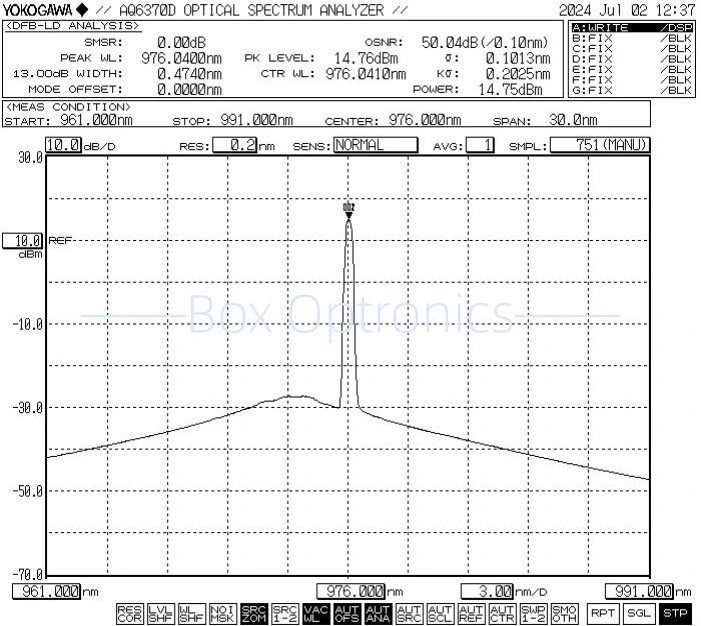

8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

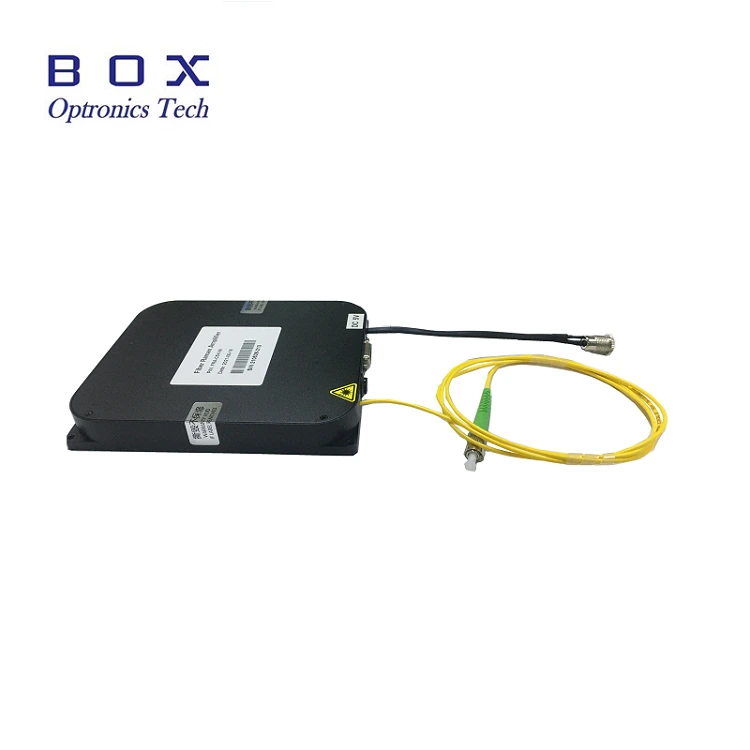

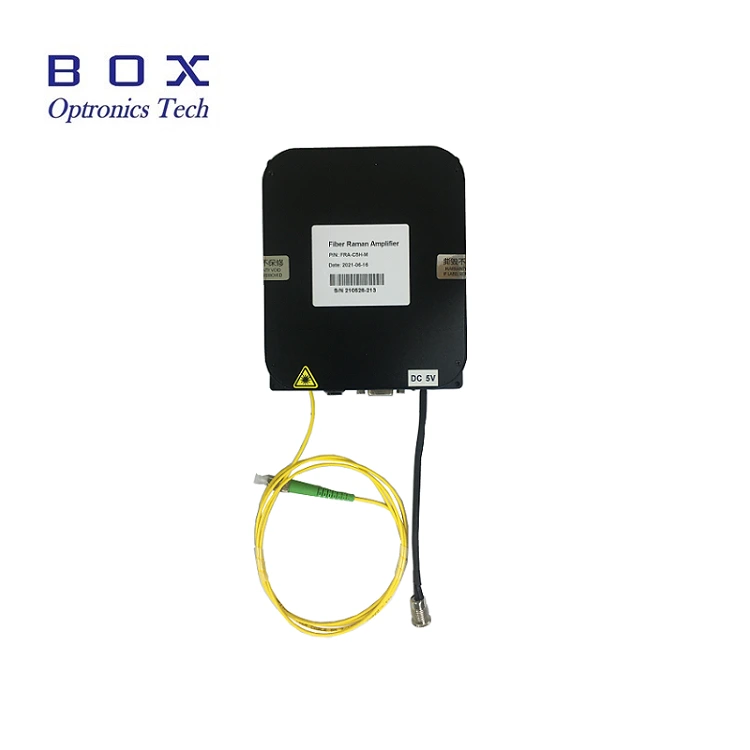

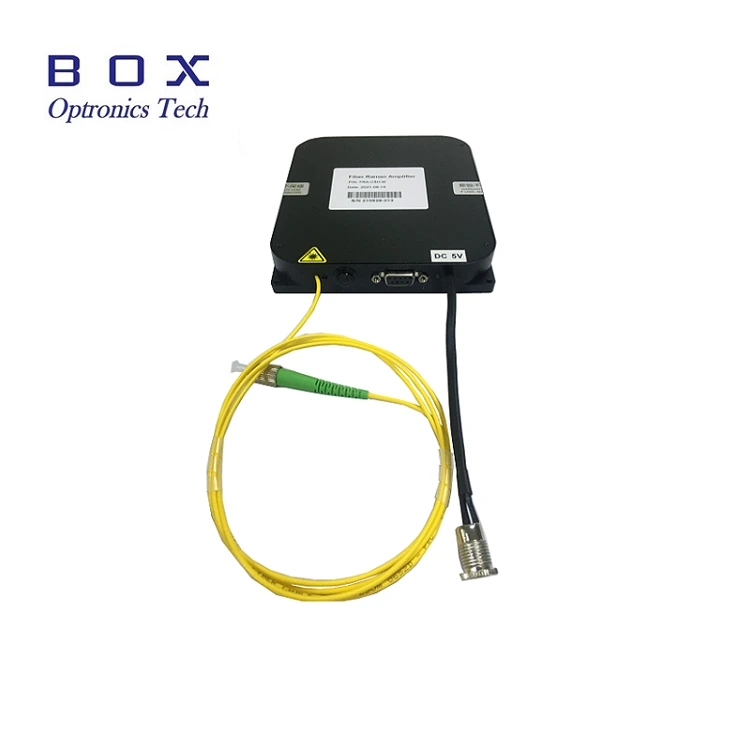

بلٹ ان ڈرائیو کے ساتھ 980nm پمپ ڈائیوڈ لیزر ماڈیول سرکٹس کو خاص طور پر آپٹیکل کمیونیکیشن، فائبر ایمپلیفیکیشن، اور نان لائنر آپٹکس ریسرچ۔ یہ ایک لیزر چپ، ڈرائیو سرکٹ کو مربوط کرتا ہے، درجہ حرارت کنٹرول پروٹیکشن یونٹ، اور فائبر آؤٹ پٹ ڈھانچہ ایک میں، بغیر نمبر کے بیرونی ڈرائیو درکار ہے، پلگ اینڈ پلے۔ 200mW/400mW/600mW دستیاب ہیں۔ ایس ایم فائبر اور پی ایم فائبر اختیاری ہیں۔ 1 سال کی وارنٹی۔ لیزر ذریعہ استعمال کرتے وقت ایک طویل وقت کے لئے ماڈیول، گرمی کی کھپت پر غور کرنے کے لئے اس بات کا یقین. رکھیں گرمی کے سنک پر ماڈیول۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
آپریٹنگ طول موج |
nm |
974±1، 976±1 |
|
|
آؤٹ پٹ پاور |
mW |
200-700 |
|
|
بجلی کی عدم استحکام (مختصر مدت 15 منٹ) |
ڈی بی |
≤±0.02 |
|
|
بجلی کی عدم استحکام (طویل مدتی 8 گھنٹے) |
ڈی بی |
≤±0.05 |
|
|
کنیکٹر |
- |
ایف سی/اے پی سی |
|
|
فائبر کی قسم |
- |
Hi1060/PM980 |
|
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
|
طول و عرض |
ملی میٹر |
150(W)×125(D)×20(H) |
ماڈیول |
|
بجلی کی فراہمی |
V |
AC 110~240V، <20W |
بینچ ٹاپ |
|
بجلی کی فراہمی |
V |
DC 5V/4A، <15W |
ماڈیول |
|
بجلی کی کھپت |
W |
≤ 60 |
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
● بلٹ ان انٹیگریٹڈ ڈرائیو سرکٹس، کوئی بیرونی نہیں۔ ڈرائیور بورڈ کی ضرورت ہے.
● کمپیکٹ اور چھوٹے سائز، انضمام کے لئے موزوں ہے اور آسان تنصیب.
● طاقت اور سپیکٹرل استحکام۔
● مواصلاتی انٹرفیس مطابقت رکھتا ہے۔
● فائبر یمپلیفائرز (EDFA) کے لیے پمپ کا ذریعہ۔
● لیزر سینسنگ کا سامان۔
● آپٹیکل فائبر کمیونیکیشن ٹرانسمیشن نظام
● حیاتیاتی کھوج۔
● عام سپیکٹرم: 976nm

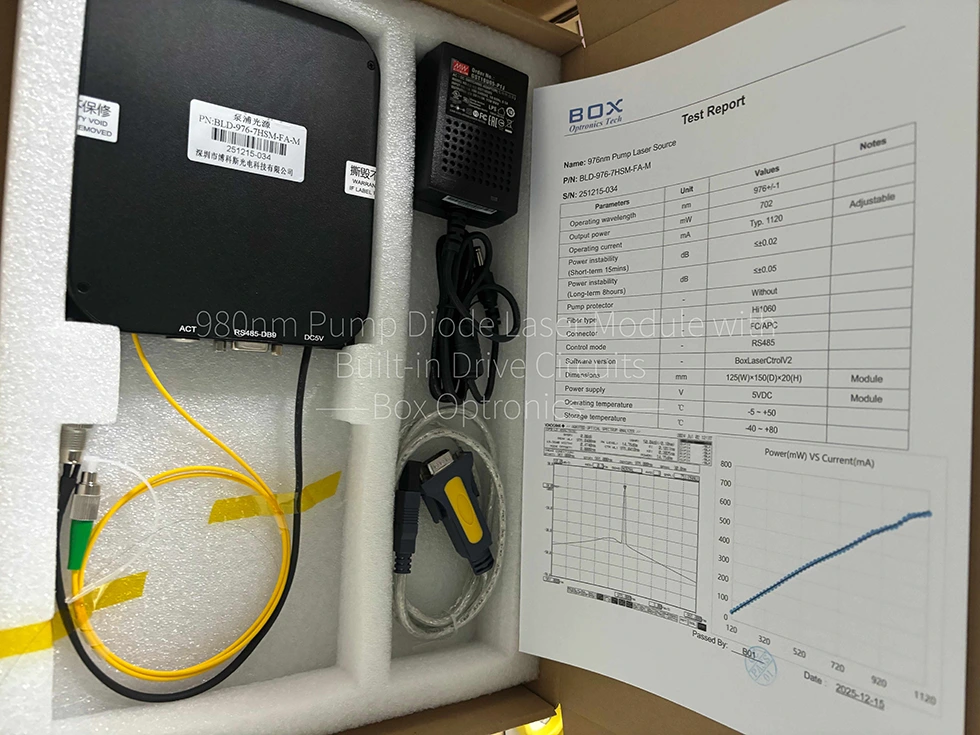

● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
پمپ لیزر سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS485 DB9 ڈیٹا کیبل |
1 |
|
3 |
پاور اڈاپٹر (اختیاری) |
1 |
|
4 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
مرحلہ 1. پیک کھولنا: اسمبلی سے پہلے، چیک کریں۔ چاہے تمام لوازمات مکمل ہوں، بشمول پمپ لیزر سورس ماڈیول، USB ڈیٹا کیبل، پاور اڈاپٹر، ٹیسٹ رپورٹ، وغیرہ
مرحلہ 2۔ پاور سپلائی: ڈی سی سے منسلک سوئچنگ پاور سپلائی یا ایک ریگولیٹڈ پاور سپلائی جو ان کی طاقت کو پورا کرتی ہے۔ فراہمی کی ضروریات. صرف اصل مماثل پاور اڈاپٹر استعمال کریں (DC5V یا DC12V)۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (پاور اڈاپٹر مقامی وولٹیج کے معیار کے مطابق فراہم کی جاتی ہے۔)
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی اور نقصان نہیں ہے۔
Setp4. میزبان کمپیوٹر سے جڑیں: استعمال کریں۔ USB-RS485 DB9 ڈیٹا کیبل 980nm پمپ ڈائیوڈ لیزر ماڈیول کو جوڑنے کے لیے بلٹ ان ڈرائیو سرکٹس اور کمپیوٹر؛ کمپیوٹر کو پہلے انسٹال کرنا ہوگا۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے سرشار سیریل پورٹ ڈرائیور، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول نہیں ہو سکتے صحیح طریقے سے منسلک اور بات چیت. براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔

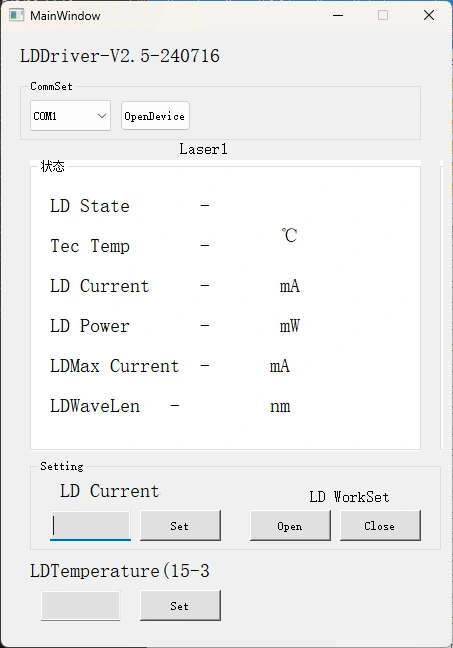

Step5.Control سافٹ ویئر: Box Optronics سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ 980nm پمپ ڈائیوڈ لیزر ماڈیول کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کریں۔ بلٹ ان ڈرائیو سرکٹس کے ساتھ۔ صحیح پورٹ کا انتخاب کریں، کرنٹ سیٹ کریں اور درجہ حرارت، پھر کھلے بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ڈرائیو کو ریمپ اپ کریں۔ ابتدائی آپریشن میں آہستہ آہستہ موجودہ. فوری طور پر مکمل کرنٹ کا اطلاق نہ کریں۔)
مرحلہ 6۔استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور منقطع کریں۔ فائبر کنکشن.
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
پمپ محافظ |
|
بی ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
-X |
X |
|
پمپ لیزر ذریعہ |
974:974nm 976:976nm |
2H: 200mW 4H: 400mW 6H: 600mW دیگر |
ایس ایم: ہائے 1060 PM: PM980 |
ایف اے: ایف سی/اے پی سی SA: SC/APC دیگر |
M: ماڈیول ب: بینچ ٹاپ |
null:بغیر P1: 1064nm کے خلاف حفاظتی P5: 1550nm کے خلاف حفاظتی |
مثال کے طور پر: BLD-976-6HSM-FA-MP1
(آرڈر کی معلومات: بلٹ ان کے ساتھ 980nm پمپ ڈائیوڈ لیزر ماڈیول ڈرائیو سرکٹس، 976nm، 600mW آؤٹ پٹ پاور، SM Hi1060 فائبر کے ساتھ، FC/APC کنیکٹر، 1064 nm منعکس روشنی کے خلاف تحفظ، ماڈیول پیکیج)۔
*پمپ پروٹیکٹر سے لیس، آؤٹ پٹ پاور کی کشندگی 10-15% ہے۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

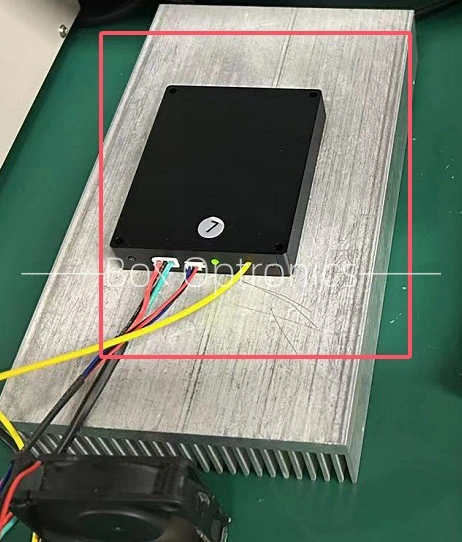

● روشنی کے منبع ماڈیول کو طویل مدت تک استعمال کرتے وقت، یقینی بنائیں ماڈیول کو حرارت پر لگا کر گرمی کی کھپت اور وینٹیلیشن پر غور کریں۔ ڈوب
● شروع کرتے وقت، سب سے پہلے اس بات کو یقینی بنائیں کہ پاور سوئچ اور کلیدی سوئچ "آف" پوزیشن میں ہیں، پھر بجلی کی فراہمی سے منسلک کریں. بند کرتے وقت، سب سے پہلے کلیدی سوئچ کو بند کر دیں؛ اشارے تک انتظار کرو بجلی کی فراہمی منقطع کرنے سے پہلے روشنی بجھ گئی ہے۔ کبھی براہ راست نہیں۔ جب سامان چل رہا ہو بجلی کاٹ دیں۔
● روکنے کے لیے فائبر کنیکٹرز کو بار بار پلگ کرنے/انپلگ کرنے سے گریز کریں۔ دھول کا جمع ہونا اور چہرے کو پہنچنے والا نقصان۔
● فائبر کنیکٹرز کو لنٹ فری وائپ کے ساتھ صاف کریں اور a سے معائنہ کریں۔ کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر۔ ریشوں کو ہمیشہ جوڑیں/منقطع کریں۔ بغیر کسی طاقت کے چہرے کے جلنے سے بچنے کے لیے۔ ڈسٹ کیپس کے ساتھ غیر استعمال شدہ کنیکٹر کیپ کریں۔
● سامان کو خشک، نمی سے پاک ماحول میں ذخیرہ کریں۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
*گرمی کی کھپت طویل مدتی استعمال کے لیے
