پروڈکٹ کا تعارف

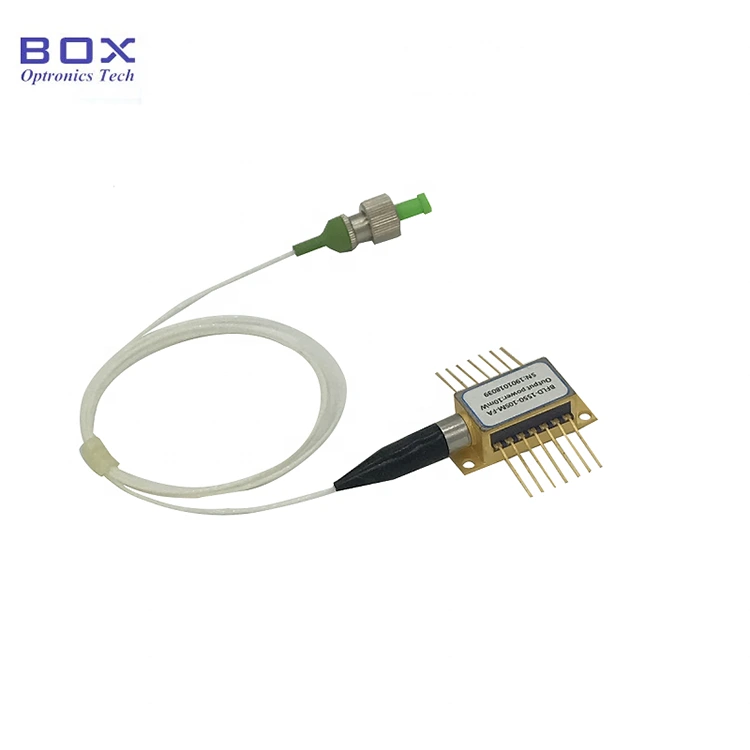

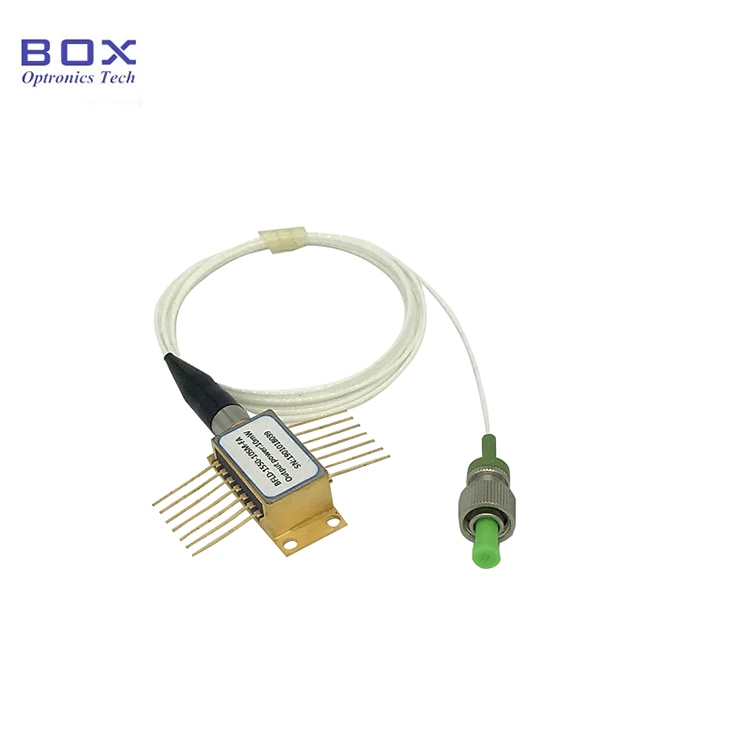

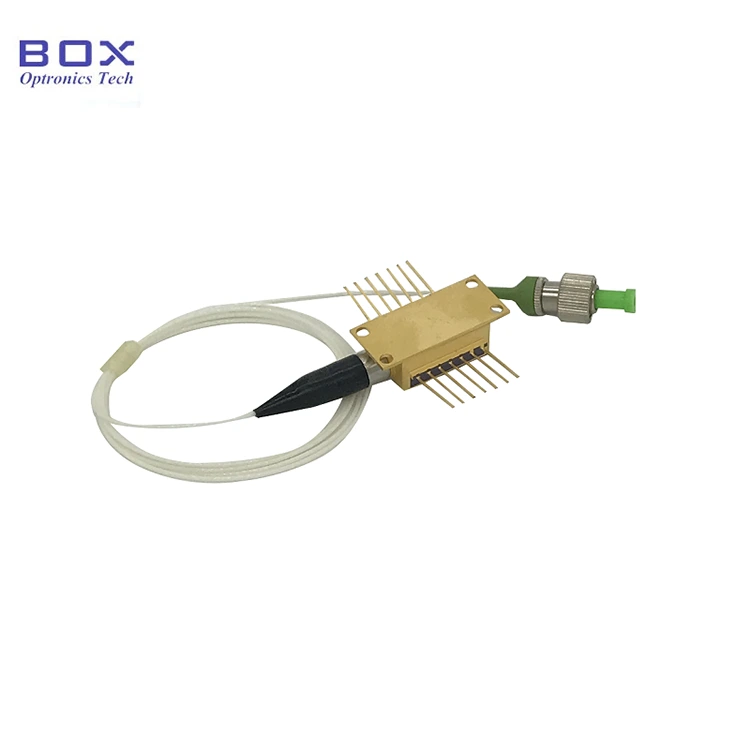

یہ ایک 1550nm DFB 40mW ہائی پاور بٹر فلائی لیزر ہے، بلٹ ان TEC، مانیٹر PD، اور تھرمسٹر۔ اس میں ایک مستحکم طول موج، 40mW خصوصیات ہیں۔ آؤٹ پٹ پاور، اور کم تھریشولڈ کرنٹ۔ SM/PM فائبر کے ساتھ اختیاری، چوڑا آپریٹنگ درجہ حرارت، اور اعلی وشوسنییتا، فائبر مواصلات کے لئے موزوں، آپٹیکل آلات، اور فائبر سینسنگ۔ براہ کرم ڈرائیو کرنٹ کو کنٹرول کریں اور سختی سے درجہ حرارت، اور overcurrent نقصان سے بچیں.

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● ملٹی کوانٹم اچھی طرح سے (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزر؛

● ایس ایم فائبر یا پی ایم فائبر پگٹیل؛

● آؤٹ پٹ پاور 40mW؛

● 14 پن TEC اور مانیٹر PD کے ساتھ BTF پیکیج۔

پروڈکٹ ایپلی کیشنز

● آپٹیکل فائبر مواصلات؛

● آپٹیکل فائبر سینسنگ؛

● آپٹیکل ڈیوائس ٹیسٹنگ۔

پروڈکٹ تفصیلات

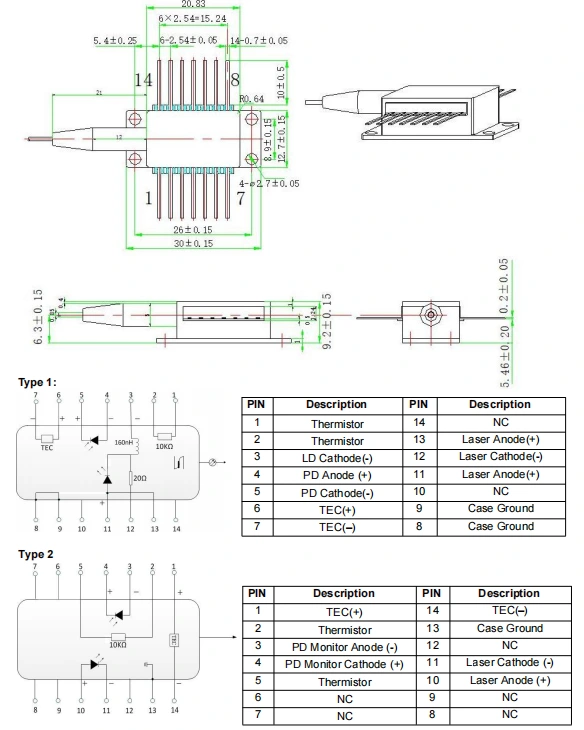

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر)-1550nm DFB 40mW ہائی پاور بٹر فلائی لیزر

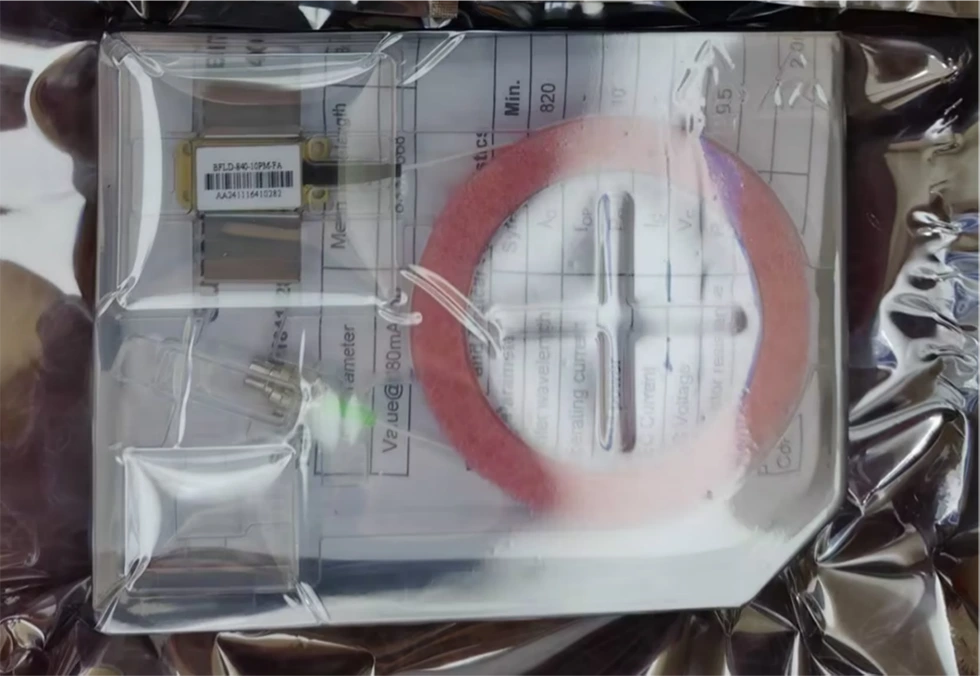

● پیکنگ کی مثال

*اسٹینڈ اسٹون ڈیوائس بغیر ڈرائیو کے؛ ڈرائیور کے ساتھ مربوط ایک ماڈیول پیکیج سرکٹس اختیاری ہیں.

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-1550-40SM-FA1

(آرڈر کی معلومات: 1550nm DFB 40mW ہائی پاور بٹر فلائی لیزر، SM فائبر، FC/APC کنیکٹر، ٹیلی کام پن)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ

ڈیٹا شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہیے۔

● پاور اپ کے عمل کے دوران، کبھی بھی تیز کرنٹ براہ راست نہ لگائیں، جیسا کہ اس سے چپ کو نقصان پہنچنے کا خطرہ ہے۔ اس کے بجائے، موجودہ سطح پر ڈیوائس کو پاور اپ کریں۔ چپ کی دہلیز کے قریب، اور پھر آہستہ آہستہ کرنٹ کو چھوٹے میں بڑھائیں۔ مطلوبہ سطح تک پہنچنے تک اضافہ۔

● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ اوورلوڈ

اکثر پوچھے گئے سوالات

● کیا اسے تبدیل کرنا ممکن ہے۔ کرنٹ کو ایڈجسٹ کرکے طول موج؟ رینج کیا ہے؟

--ہاں کرنٹ طول موج کا گتانک 0.01 nm/mA ہے، اور درجہ حرارت طول موج گتانک 0.1 nm/℃ ہے۔ WL ایڈجسٹ رینج ~ سینٹر WL+/- 1 nm کے ارد گرد ہے۔

● لکیر کی چوڑائی کیا ہے؟ تم کرو ایک تنگ لائن وڈتھ LD فراہم کریں؟

--3~5MHz 1550nm تنگ لائن وڈتھ LD (اختیاری): 400kHz سے کم، 100kHz، 50kHz، 10kHz۔

● پاور ریگولیشن کیا ہے؟ حد؟

--10~100%

● طول موج کتنی ہے۔ رواداری؟

--+/-3nm کم ہے۔ اختیاری بھی.

● کیا آپ حفاظتی سامان فراہم کرتے ہیں؟ فائبر ٹیوب اور فائبر کنیکٹر؟

--ہاں 900um ڈھیلا ٹیوب اور FC/APC، SC/APC، یا دیگر کنیکٹرز اختیاری ہیں۔
