1030nm 50mW DFB لیزر ڈائیوڈ ماڈیول

مندرجات کا جدول

1۔ 1030nm کا تعارف 50mW DFB لیزر ڈایڈڈ ماڈیول

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

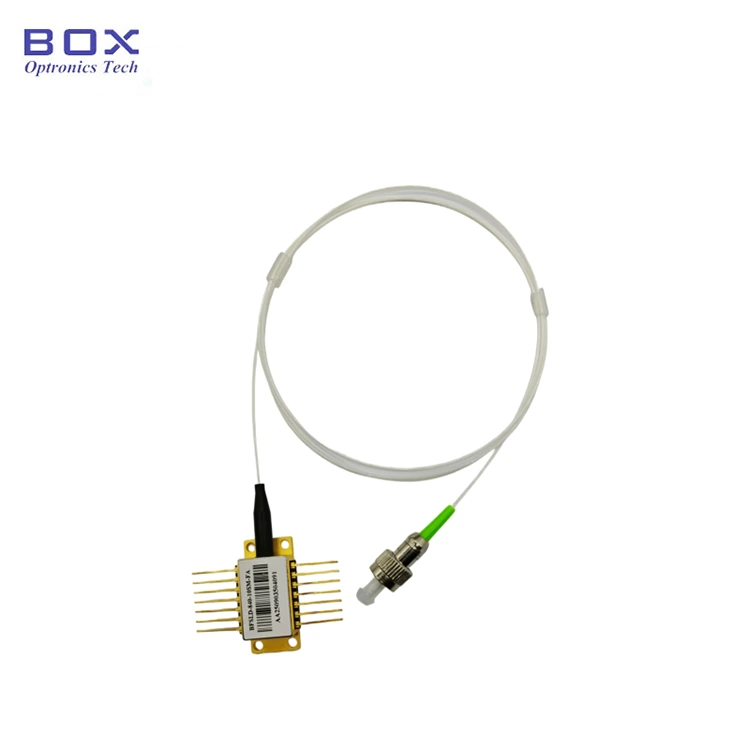

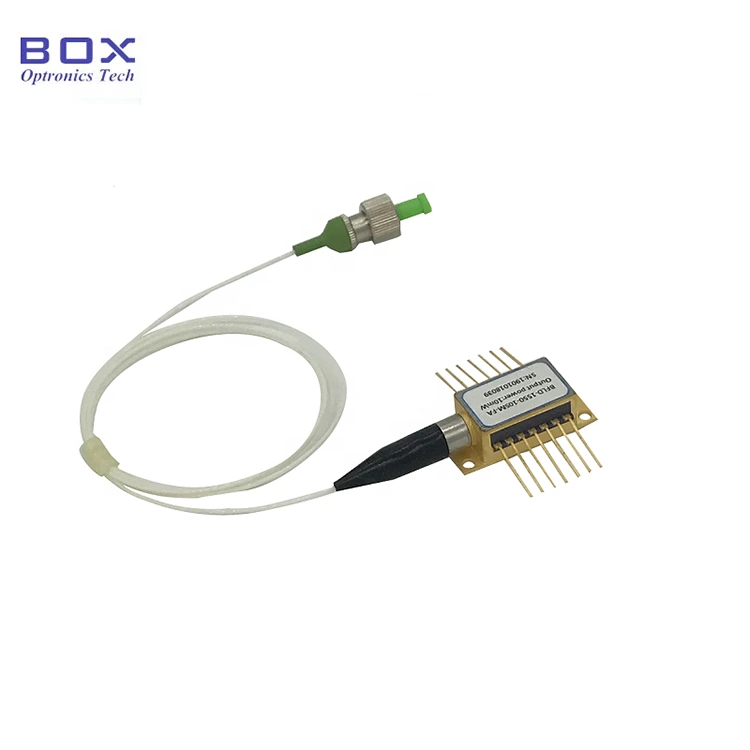

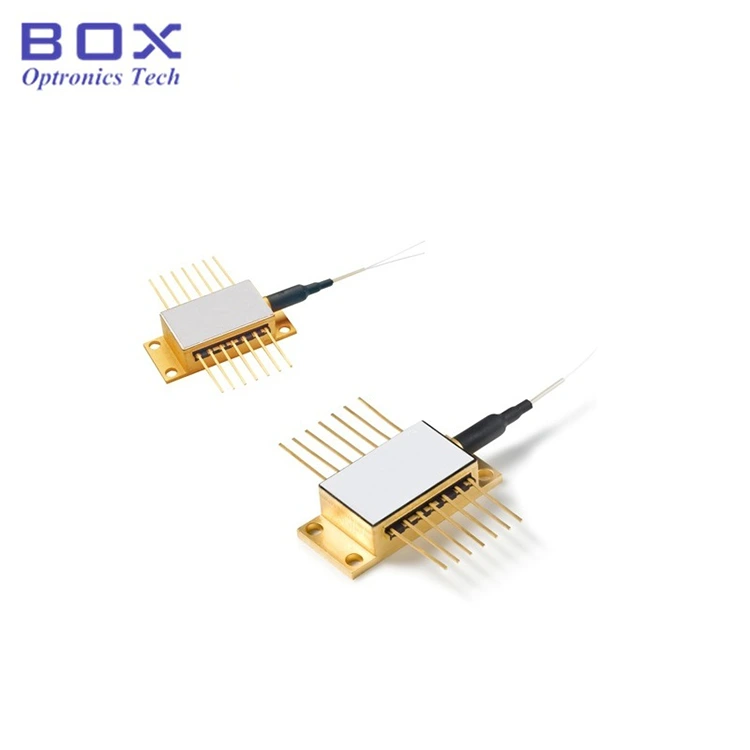

1030nm 50mW DFB لیزر ڈایڈڈ ماڈیول ہرمیٹک طور پر ہے۔ ایک 14 پن بٹر فلائی پیکج میں بند۔ یہ CW یا پلس آپریشن کی حمایت کرتا ہے، اور ایک مستحکم سپیکٹرم کے لیے TEC کولر اور تھرمسٹر کو مربوط کرتا ہے۔ سپیکٹروسکوپی کے لیے موزوں، ٹیلی کام، الیومینیشن، اور سینسنگ۔ پاور اپ کرنے سے پہلے، پہلے TEC کولر کو چالو کریں، پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے چھوٹے انکریمنٹ میں پاور لگائیں۔ اوورلوڈ ہو رہا ہے.

مصنوعات کی وضاحتیں

مصنوعات کی خصوصیات

● تقسیم شدہ فیڈ بیک لیزر؛

● CW یا پلس آپریشن؛

● بلٹ ان مانیٹر PD، تھرمو الیکٹرک کولر اور تھرمسٹر؛

● اختیاری FC/APC کنیکٹر۔

پروڈکٹ ایپلی کیشنز

● سپیکٹروسکوپی؛

● ٹیلی کام

● روشنی؛

● سینسنگ

پروڈکٹ تفصیلات

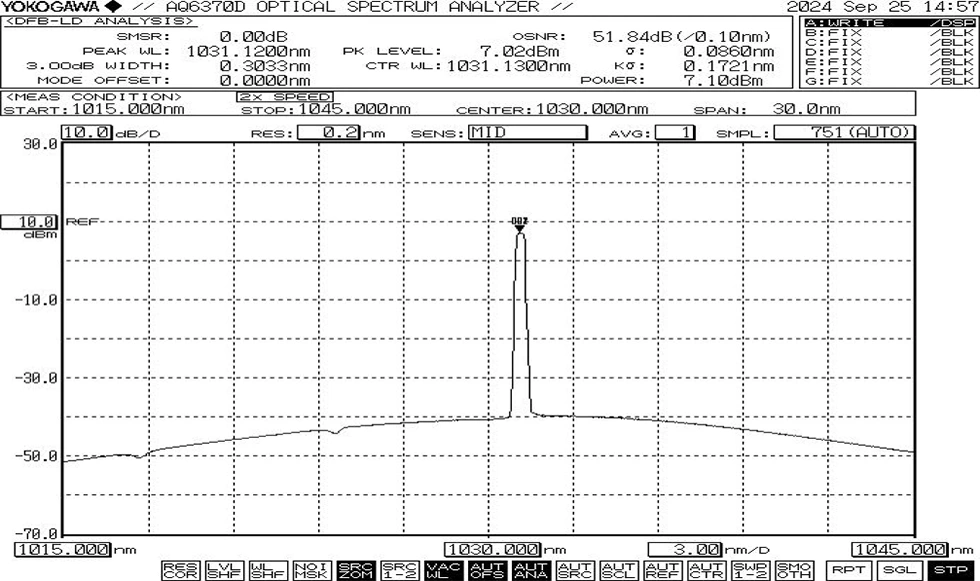

● عام سپیکٹرم: 1030nm، +/-2nm WL رواداری

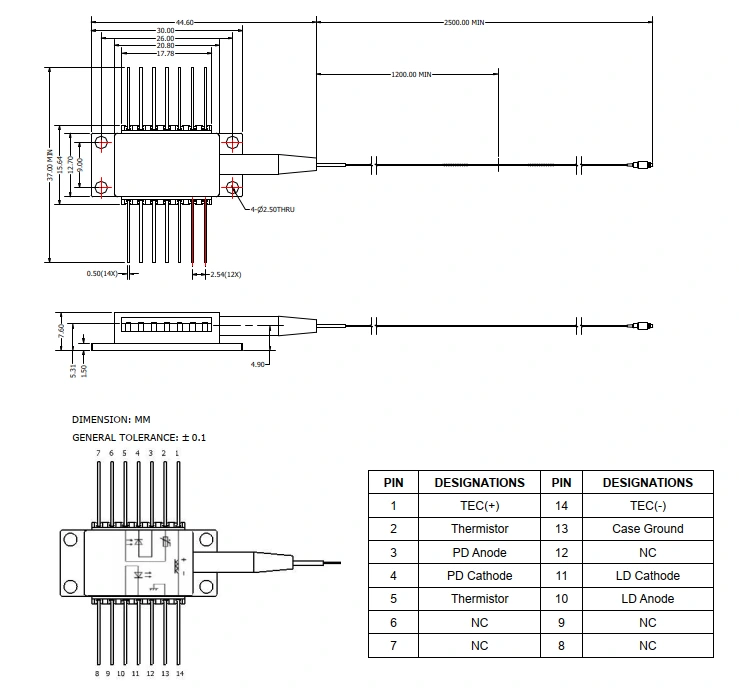

● پیکیج ڈرائنگ اور پن آؤٹ تعریف (یونٹ: ملی میٹر)

اکثر پوچھے گئے سوالات

(1) ہے؟ درجہ حرارت کو مختلف کرکے طول موج کو ایڈجسٹ کرنا ممکن ہے؟ کیا ہے گتانک؟

- طول موج/درجہ حرارت گتانک 0.01nm/℃

(2) کیا ہے؟ فائبر کی قسم؟

--کارننگ HI1060 ,NA=0.14 ,MFD=6.2um@1060nm۔

(3) کیا ہے؟ پاور ٹیون ایبل رینج؟

--10~100%۔

(4) آپ کرتے ہیں۔ ایل ڈی کے لیے حفاظتی ٹیوب اور کنیکٹر فراہم کریں؟

--ہاں 900um ڈھیلی ٹیوب اور FC/APC اختیاری ہیں۔

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-D1030-50SM-FA

(آرڈر کی معلومات: 1030nm 50mW DFB لیزر ڈائیوڈ ماڈیول، تتلی پیکیج، ایس ایم فائبر کے ساتھ، ایف سی/اے پی سی کنیکٹر)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

● آلہ استعمال کرتے وقت، آپریٹنگ وولٹیج کی سختی سے پابندی کریں اور ڈیٹا شیٹ میں بیان کردہ موجودہ رینجز۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج) اور λc (مرکزی طول موج) کا حوالہ دیا جانا چاہیے۔ خاص طور پر شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں۔ نوٹ: آپریشن مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ آلہ کو مستقل نقصان پہنچ سکتا ہے۔

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
