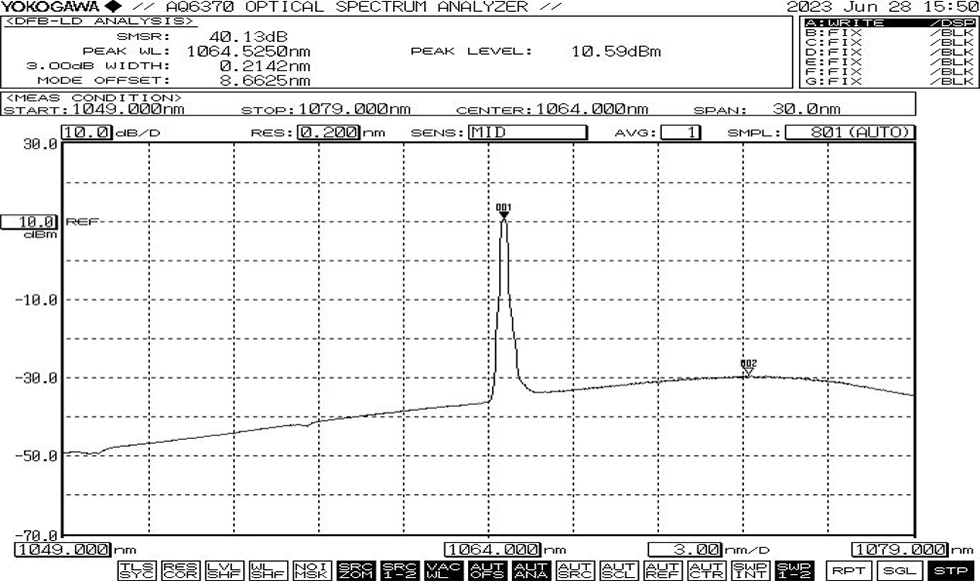

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ
8. اقتباس اور ادائیگی کی شرائط
9. لیڈ ٹائم
10۔ آپریشن نوٹس
11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

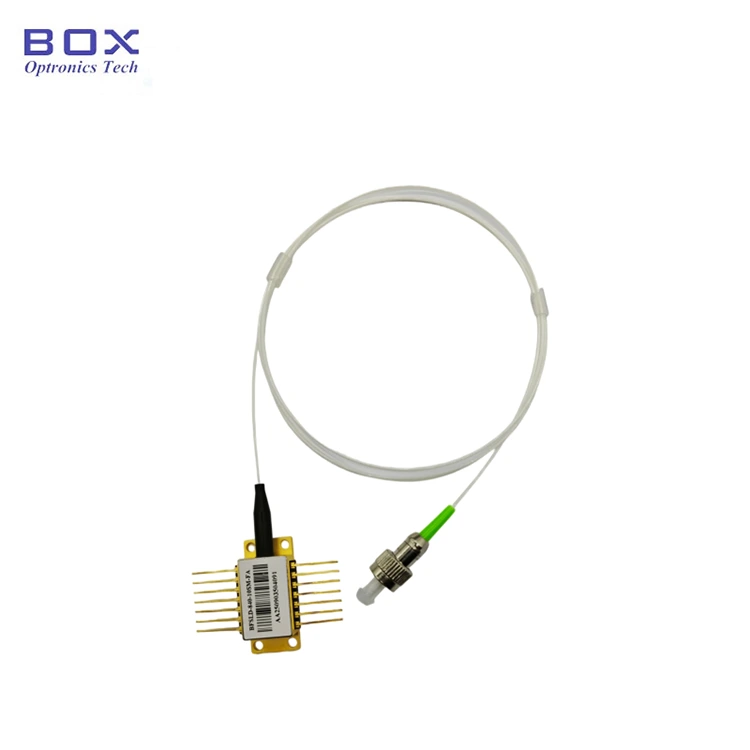

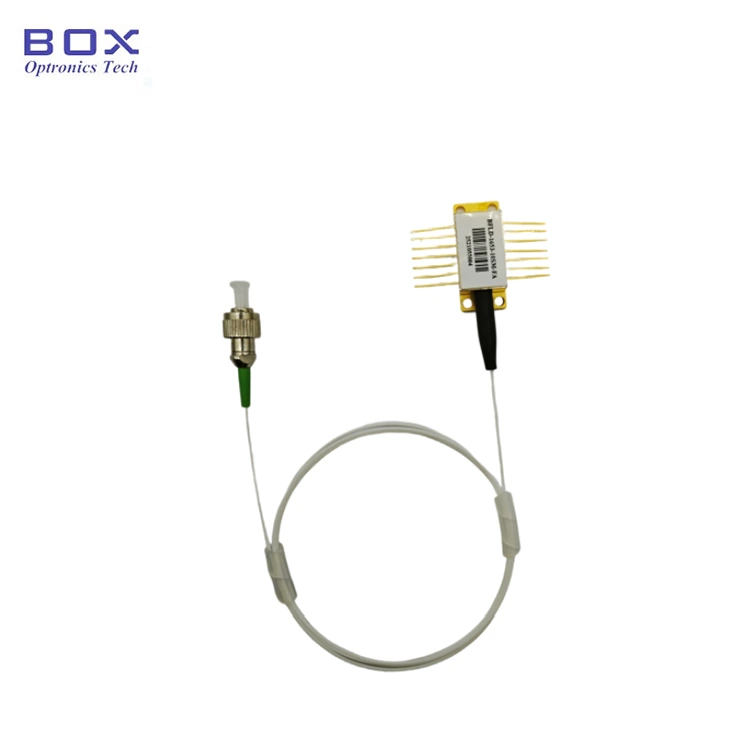

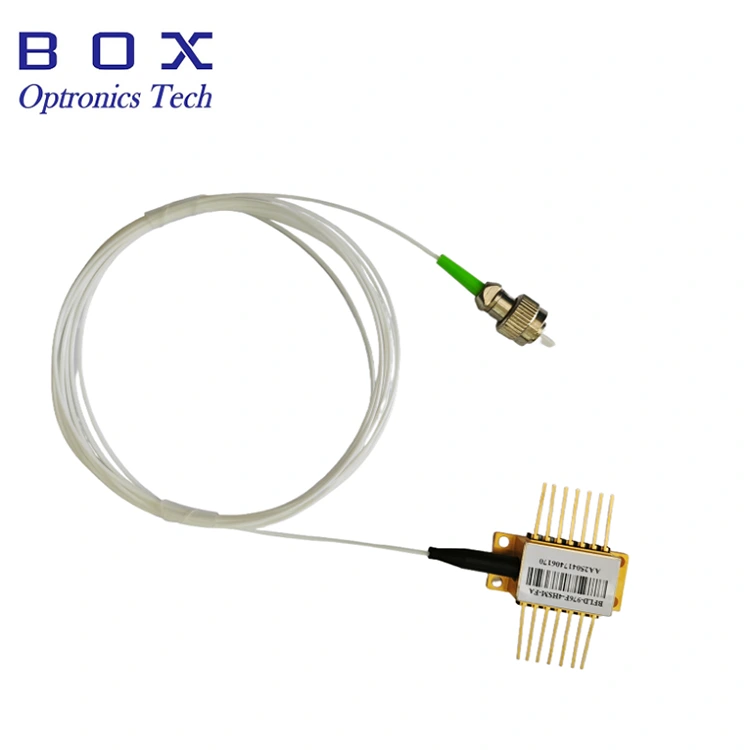

یہ 1064nm DFB لیزر ڈائیوڈ ہے جس میں 14 پن ہے۔ معیاری تتلی پیکیج، مرکزی طول موج 1064nm، طول موج رواداری +/-1nm، اور عام آؤٹ پٹ پاور 30mW۔ بلٹ ان TEC، تھرمسٹر، آئسولیٹر، اور طویل مدتی مستحکم آپریشن کے لیے بہترین طول موج کے استحکام کے ساتھ PD کی نگرانی کریں۔ یہ بنیادی طور پر آپٹیکل فائبر کمیونیکیشن اور سینسنگ میں استعمال ہوتا ہے۔ سختی سے تار پن کی تعریف کے مطابق، TEC کنٹرول کے تحت، اور ضرورت سے زیادہ فائبر موڑنے والا کارکردگی اور سروس کی زندگی کو یقینی بنانے کے لیے۔
|
پیرامیٹر |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
آپریٹنگ طول موج |
λC |
CW، 25℃، IOP=200mA |
1063 |
1064 |
1065 |
nm |
|
آپٹیکل آؤٹ پٹ پاور |
پی ایف |
ایس ایم فائبر |
30 |
- |
- |
mW |
|
تھریشولڈ کرنٹ |
آئی ٹی ایچ |
25℃، IOP=200mA |
- |
20 |
30 |
ایم اے |
|
آپریٹنگ کرنٹ |
آئی او پی |
سی ڈبلیو |
- |
- |
200 |
ایم اے |
|
آپریٹنگ وولٹیج |
وی او پی |
25℃، IOP=200mA |
- |
- |
2.7 |
V |
|
سائیڈ موڈ کو دبانا تناسب |
ایس ایم ایس آر |
- |
40 |
- |
- |
ڈی بی |
|
سپیکٹرل چوڑائی (-20 ڈی بی) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
آپٹیکل تنہائی |
آئی ایس او |
- |
- |
30 |
- |
ڈی بی |
|
ڈھال کی کارکردگی |
η |
- |
- |
0.28 |
- |
mW/mA |
|
کرنٹ کی نگرانی کریں۔ |
IMON |
VR =5V، IOP=200mA |
500 |
- |
1250 |
μA |
|
MPD تاریک کرنٹ |
ID |
VR=5V |
- |
- |
200 |
nA |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
تھرمسٹر بی ویلیو |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
TEC آپریشن کا درجہ حرارت |
ٹاپ |
IOP=200mA |
15 |
- |
40 |
℃ |
● ملٹی کوانٹم اچھی طرح سے (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزرز؛
● آؤٹ پٹ پاور اپ 30mW تک؛
● ایس ایم یا پی ایم فائبر؛
● 14 پن تھرمسٹر کے ساتھ بی ٹی ایف پیکج، ٹی ای سی، الگ تھلگ اور مانیٹر PD.
● آپٹیکل فائبر مواصلات؛
● آپٹیکل آلہ؛
● آپٹیکل فائبر سینسر؛
● روشنی کا ذریعہ۔
● عام سپیکٹرم: 1064nm، +/-1 WL رواداری

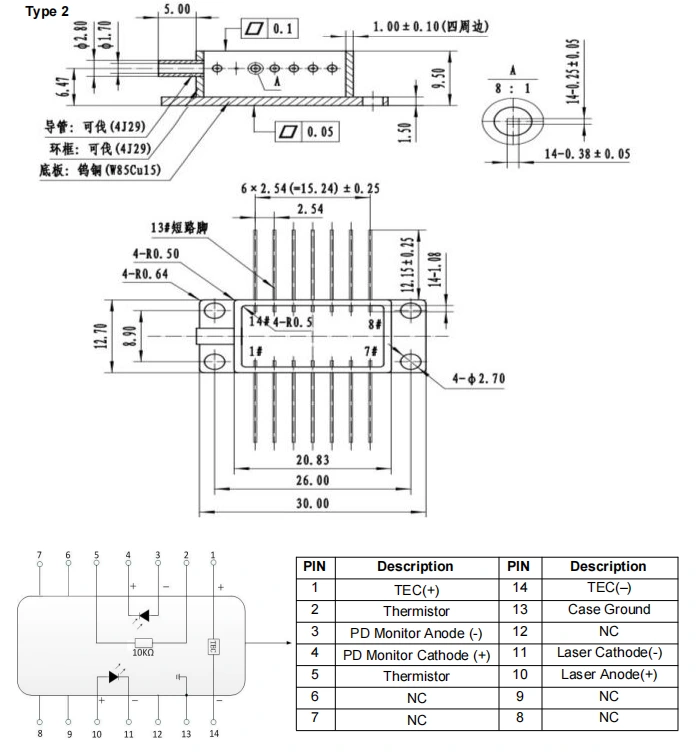

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر)-1064nm 30mW DFB بٹر فلائی لیزر ڈائیوڈ
● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
1064nm 30mW DFB بٹر فلائی لیزر ڈائیوڈ |
1 |
|
2 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (بیرونی ڈرائیور اختیاری)۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پن آؤٹ |
|
بی ایف ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
X |
|
ڈی ایف بی لیزر ڈایڈڈ |
1064: 1064nm |
30:30mW 60:60mW 2H: 200mW |
ایس ایم: سنگل موڈ PM: پولرائزیشن برقرار رکھنا
|
ایف اے: ایف سی/اے پی سی SA: SC/APC دیگر |
NULL: 14PIN قسم 2 |
مثال کے طور پر: BFLD-1064-30SM-FA
(آرڈر کی معلومات: 1064nm 30mW DFB Butterfly Laser Diode، SM فائبر کے ساتھ، FC/APC کنیکٹر، پمپ پن)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ اوورلوڈ
● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔
● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔
● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ
● پاور اپ کے عمل کے دوران، کبھی بھی تیز کرنٹ براہ راست نہ لگائیں، جیسا کہ اس سے چپ کو نقصان پہنچنے کا خطرہ ہے۔ اس کے بجائے، موجودہ سطح پر ڈیوائس کو پاور اپ کریں۔ چپ کی دہلیز کے قریب، اور پھر آہستہ آہستہ کرنٹ کو چھوٹے میں بڑھائیں۔ مطلوبہ سطح تک پہنچنے تک اضافہ۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
