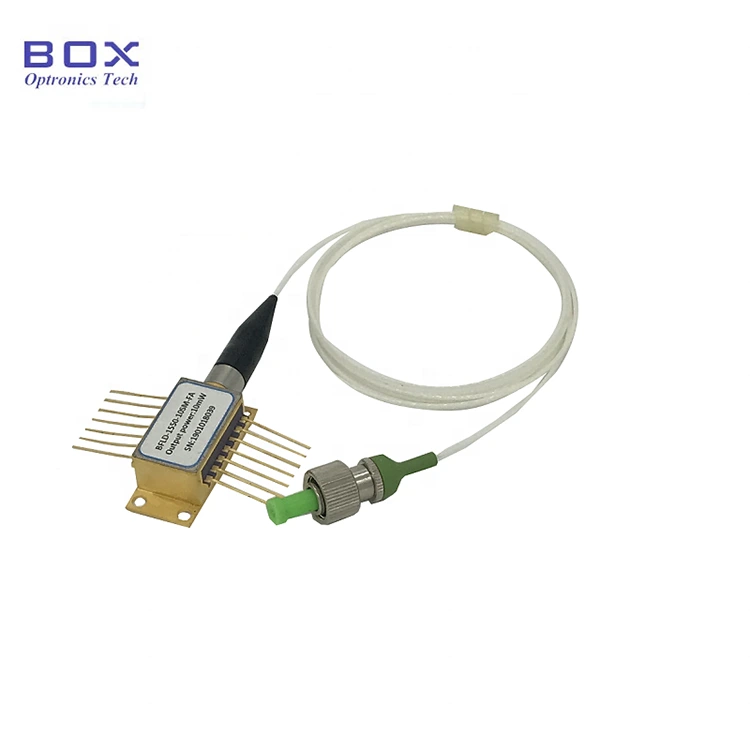

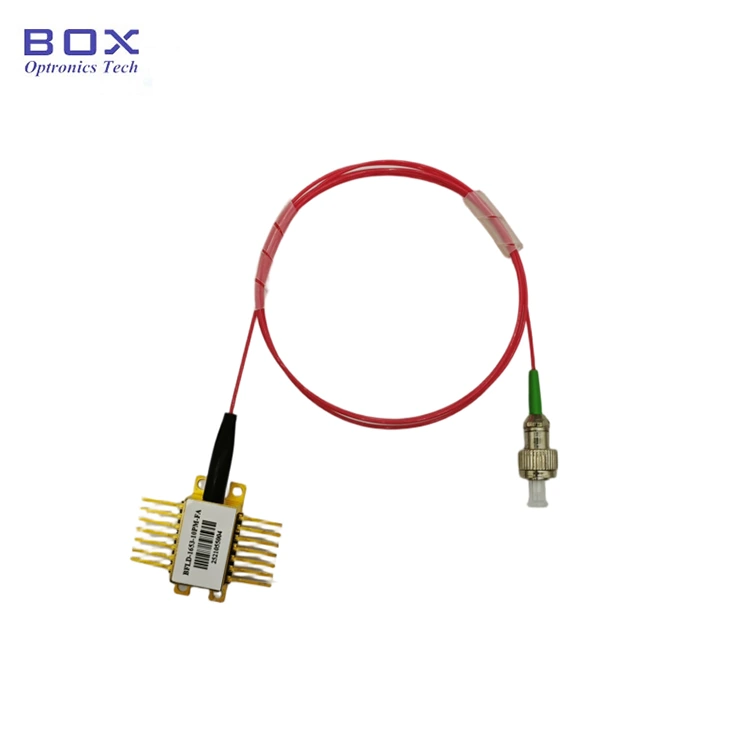

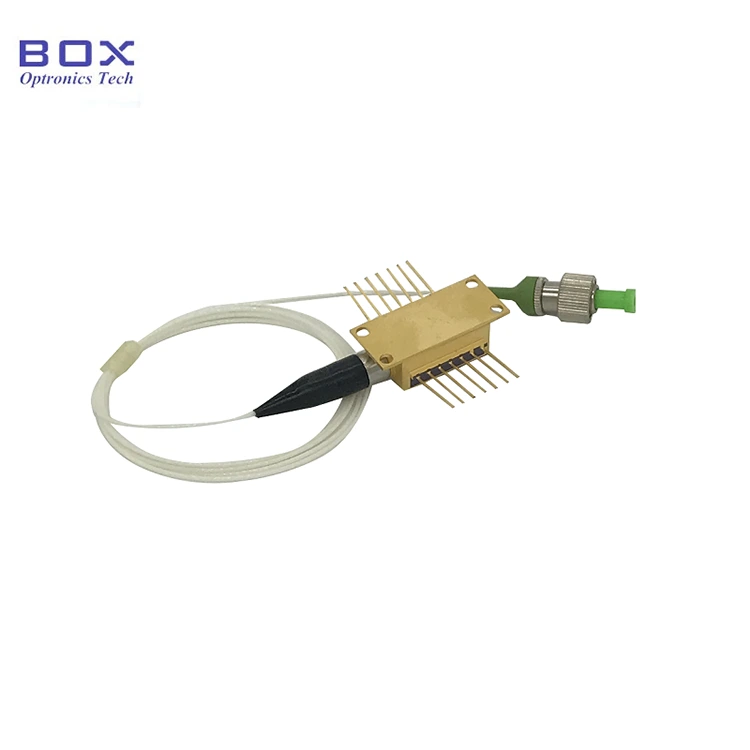

1064nm 200mW DFB بٹر فلائی لیزر ڈائیوڈ

مندرجات کا جدول

1 1064nm کا تعارف 200mW DFB بٹر فلائی لیزر ڈائیوڈ

2 تکنیکی وضاحتیں

3 مصنوعات کی خصوصیات

4 عام ایپلی کیشنز

5 پروڈکٹ کی تفصیلات

6 آرڈرنگ کی معلومات

7 ڈیٹا شیٹ اور ٹیسٹ شیٹ

8 اقتباس اور ادائیگی کی شرائط

9 لیڈ ٹائم

10 آپریشن نوٹس

11 کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

1064nm 200mW DFB Butterfly Laser Diode with a ملٹی کوانٹم ویل ڈی ایف بی ڈھانچہ اور 14 پن بٹر فلائی پیکیج۔ +/-2nm طول موج رواداری یہ TEC، ایک مانیٹر فوٹوڈیوڈ، اور ایک کو مربوط کرتا ہے۔ تھرمسٹر، SM Hi1060 یا PM980 فائبر کو سپورٹ کرتا ہے، ایک عام 200mW آؤٹ پٹ کے ساتھ طاقت بیج کے منبع، سپیکٹروسکوپی، اور آپٹیکل سینسنگ کے لیے مثالی۔ نوٹ ESD تحفظ، اور مطلق زیادہ سے زیادہ درجہ بندی سے تجاوز نہ کریں۔

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● ایس ایم فائبر یا پی ایم فائبر پگٹیل؛

● 200mW ہائی آؤٹ پٹ پاور؛

● اعلی وشوسنییتا؛

● 14 پن تھرمو الیکٹرک کے ساتھ بی ٹی ایف پیکج کولر اور مانیٹر photodiode.

پروڈکٹ ایپلی کیشنز

● لیزرز کے لیے بیج کا ذریعہ؛

● سپیکٹروسکوپی؛

● آپٹیکل سینسنگ۔

پروڈکٹ کی تفصیلات

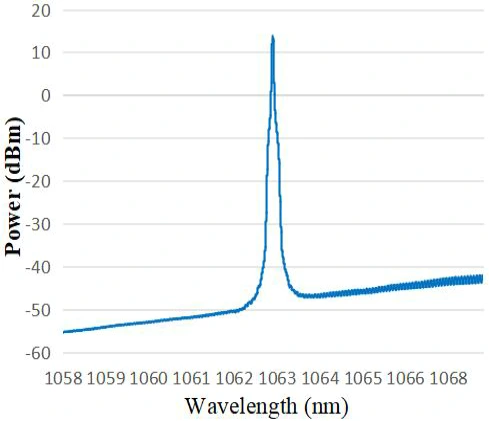

● عام سپیکٹرم: 1064nm، +/-2nm WL رواداری۔

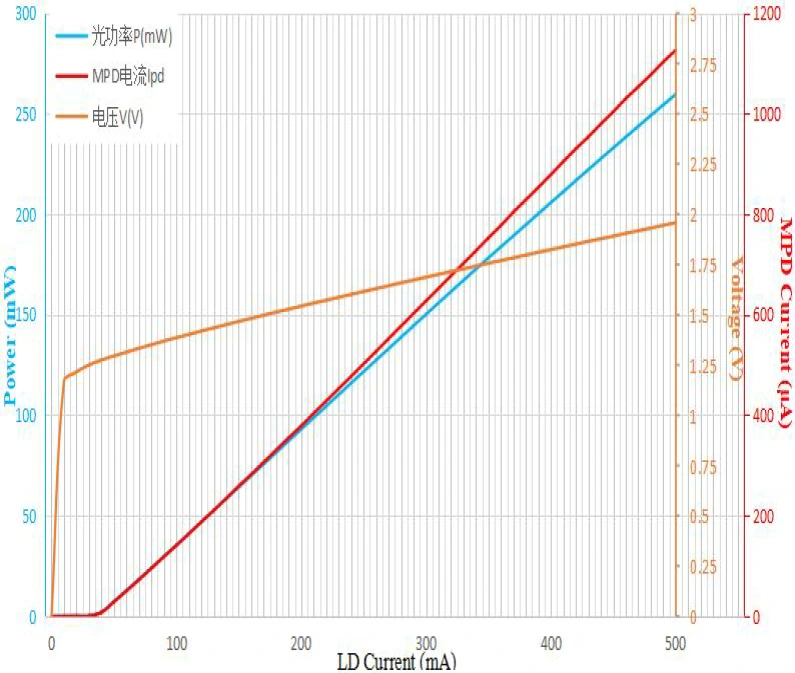

● PIV

● معیاری لوازمات

*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (بیرونی ڈرائیور اختیاری)۔

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-1064-2HPM-FA

(آرڈر کی معلومات: 1064nm 200mW DFB Butterfly Laser Diode، PM فائبر کے ساتھ، FC/APC کنیکٹر، پمپ پن)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
