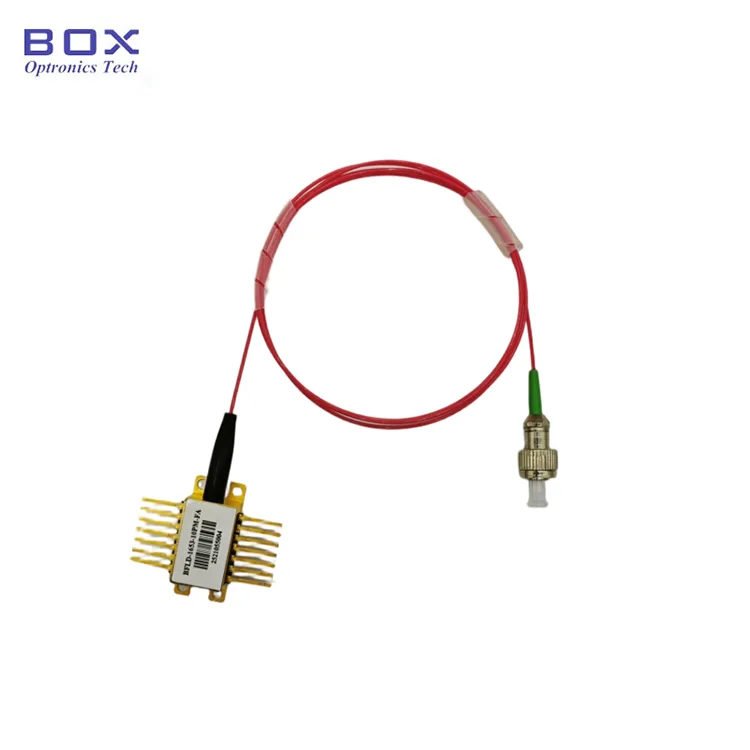

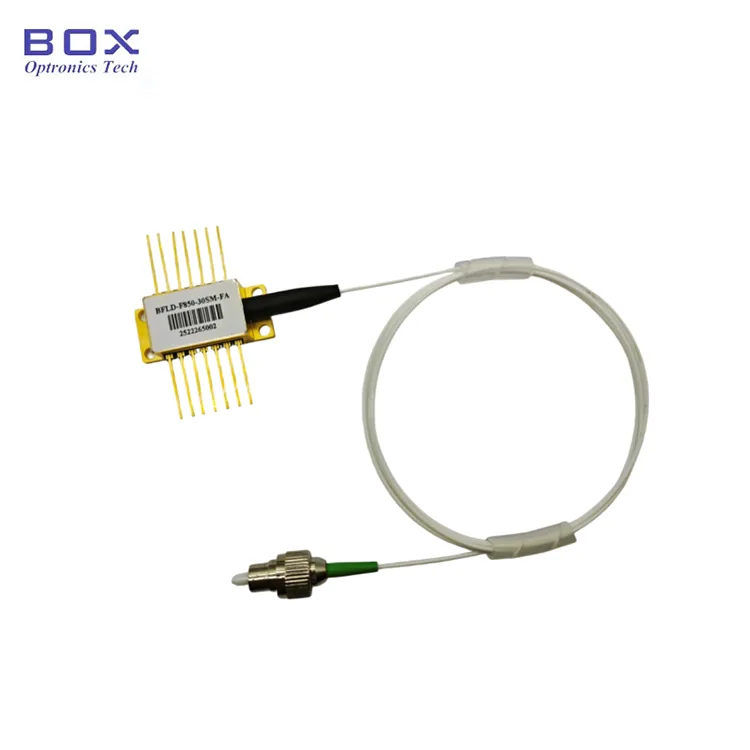

1310nm 100mW DFB لیزر

Box Optronics ایک 1310nm 100mW DFB لیزر بنانے والا اور سپلائر ہے۔ تھوک 1310nm DFB لیزر، 100mW پاور، MQW ڈھانچہ، TEC، اور الگ تھلگ۔ اپنی مرضی کے اختیارات۔ ایک ISO9001-مصدقہ کمپنی کے طور پر، ہم 12 ماہ کی وارنٹی اور عالمی تعاون کے ساتھ بلک 1310nm بٹر فلائی لیزر پیش کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Box Optronics 1310nm 100mW DFB لیزر فراہم کرتا ہے، ایک پریمیم فائبر کپلڈ لیزر ذریعہ جو آپٹیکل کمیونیکیشن، سینسنگ، اور ٹیسٹنگ ایپلی کیشنز کی مانگ کے لیے ڈیزائن کیا گیا ہے۔ اس ڈیوائس میں ملٹی کوانٹم ویل (MQW) ڈسٹری بیوٹڈ فیڈ بیک (DFB) ڈھانچہ، غیر معمولی طول موج استحکام، ہائی سائیڈ موڈ سپریشن ریشو، اور 120mW تک سنگل موڈ فائبر آؤٹ پٹ پاور فراہم کرتا ہے۔

مربوط TEC کولر، تھرمسٹر، آپٹیکل آئسولیٹر، اور مانیٹر فوٹوڈیوڈ کے ساتھ معیاری 14 پن بٹر فلائی پیکج میں رکھا گیا، یہ لیزر OC-48 پن آؤٹ معیارات کے ساتھ مطابقت رکھتا ہے۔ چاہے ہائی پاور ٹیسٹنگ سسٹمز، فائبر آپٹک سینسنگ نیٹ ورکس، یا اگلی نسل کے کمیونیکیشن سسٹمز کے لیے، Box Optronics سخت کوالٹی کنٹرول اور عالمی تکنیکی مدد کے ذریعے قابل اعتماد کارکردگی فراہم کرتا ہے۔

کلیدی خصوصیات-1310nm 100mW DFB لیزر

● ہائی آپٹیکل آؤٹ پٹ پاور: 120mW تک عام (SM فائبر)

● ملٹی کوانٹم ویل (MQW) DFB ڈھانچہ اعلی طول موج کے استحکام کے لیے

● ہائی سائیڈ موڈ سپریشن ریشو (SMSR): >35dB عام

● بیک ریفلیکشن پروٹیکشن کے لیے بلٹ ان آپٹیکل آئیسولیٹر

● درست طول موج کے کنٹرول کے لیے مربوط TEC کولر اور تھرمسٹر

● ریئل ٹائم پاور مانیٹرنگ کے لیے فوٹوڈیوڈ مانیٹر کریں۔

● سنگل موڈ (SM) یا پولرائزیشن مینٹیننگ (PM) فائبر کے اختیارات

● معیاری FC/APC فائبر کنیکٹر (حسب ضرورت)

● OC-48 پن آؤٹ ہم آہنگ، صنعت کے لیے معیاری 14 پن تتلی پیکج

عام ایپلی کیشنز-1310nm 100mW DFB لیزر

● ہائی پاور آپٹیکل ٹیسٹنگ اور پیمائش کے نظام

● فائبر آپٹک کمیونیکیشن ٹرانسمیٹر اور ٹرانسیور

● آپٹیکل ایمپلیفائر بیج کے ذرائع

● FMCW LiDAR

● ریسرچ اور ڈیولپمنٹ لیبارٹریز

● صنعتی عمل کی نگرانی اور کنٹرول

تکنیکی وضاحتیں-1310nm 100mW DFB لیزر

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر	علامت	حالت	کم از کم	زیادہ سے زیادہ	یونٹ
لیزر فارورڈ کرنٹ	اگر	سی ڈبلیو	-	400	ایم اے
ریورس وولٹیج	وی آر	سی ڈبلیو	-	-2.0	V
ESD وولٹیج	ای ایس ڈی	-	500	-	V
آپریٹنگ درجہ حرارت	ٹاپ	کیس کا درجہ حرارت	0	+70	℃
ذخیرہ کرنے کا درجہ حرارت	TSTG	محیطی درجہ حرارت	-40	+85	℃

آپٹیکل-الیکٹریکل خصوصیات (T=25°C، IF=IOP)

پیرامیٹر	علامت	حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
آپریٹنگ طول موج	λC	CW، 25℃	1300	1310	1320	nm
آپٹیکل آؤٹ پٹ پاور (SM)	پی ایف	ایس ایم فائبر	90	120	-	mW
آپٹیکل آؤٹ پٹ پاور (PM)	پی ایف	پی ایم فائبر	70	90	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	25℃	14	20	50	ایم اے
آپریٹنگ کرنٹ	آئی او پی	سی ڈبلیو	-	250	400	ایم اے
آپریٹنگ وولٹیج	وی او پی	25℃	-	-	3.0	V
سائیڈ موڈ دبانے کا تناسب	ایس ایم ایس آر	-	35	-	-	ڈی بی
ٹی ای سی کرنٹ	آئی ٹی ای سی	-	-1.5	-	2.5	A
TEC وولٹیج	VTEC	-	-2.5	-	3.8	V
تھرمسٹر مزاحمت	آر ٹی ایچ	25℃	9.5	10	10.5	kΩ
تھرمسٹر بی ویلیو	β	25℃/80℃	-	3950	-	K

مصنوعات کی تفصیلات-1310nm 100mW DFB لیزر

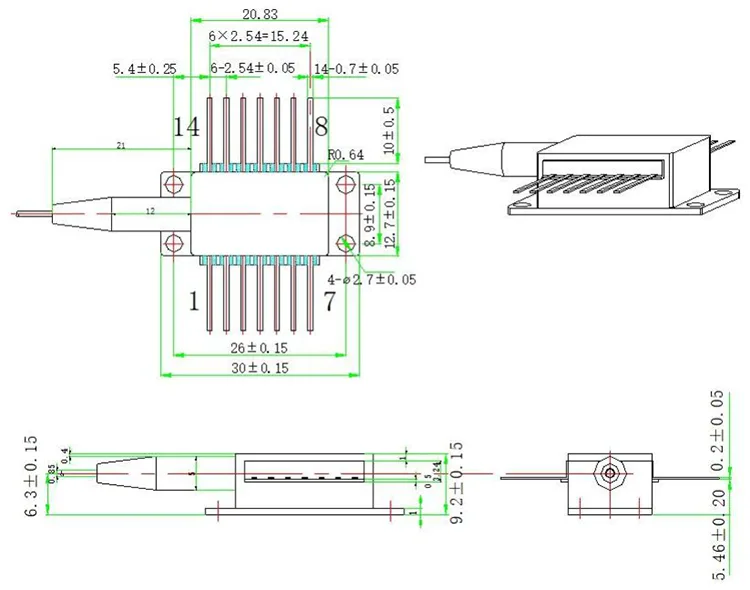

پیکیج کے طول و عرض

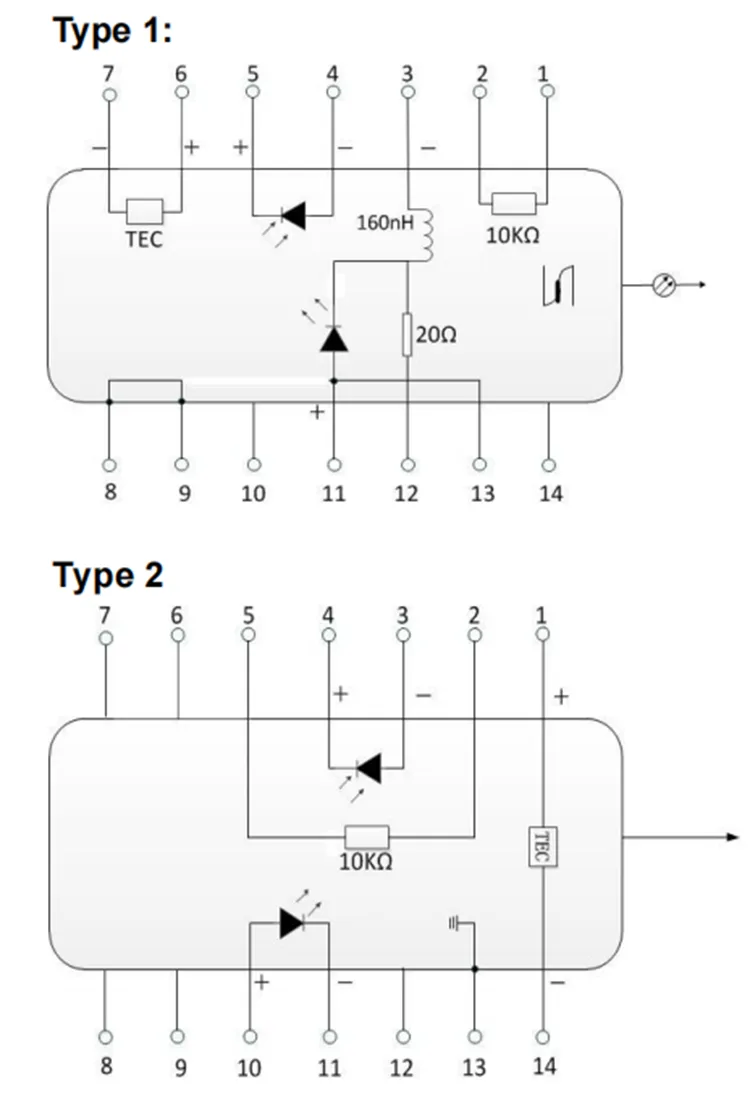

پن آؤٹ کی تعریف (قسم 1)

پن	تفصیل	پن	تفصیل
1	تھرمسٹر	14	NC (کوئی کنکشن نہیں)
2	تھرمسٹر	13	لیزر انوڈ (+)
3	ایل ڈی کیتھوڈ (-)	12	لیزر کیتھوڈ (-)
4	PD انوڈ (+)	11	لیزر انوڈ (+)
5	پی ڈی کیتھوڈ (-)	10	NC (کوئی کنکشن نہیں)
6	TEC (+)	9	کیس گراؤنڈ
7	TEC (-)	8	کیس گراؤنڈ

پن آؤٹ کی تعریف (Type2)

پن	تفصیل	پن	تفصیل
1	TEC (+)	14	TEC(-)
2	تھرمسٹر	13	کیس گراؤنڈ
3	PD مانیٹر انوڈ (-)	12	NC (کوئی کنکشن نہیں)
4	PD مانیٹر کیتھوڈ (+)	11	لیزر کیتھوڈ (-)
5	تھرمسٹر	10	لیزر انوڈ (+)
6	NC (کوئی کنکشن نہیں)	9	NC (کوئی کنکشن نہیں)
7	NC (کوئی کنکشن نہیں)	8	NC (کوئی کنکشن نہیں)

باکس آپٹرونکس کا انتخاب کیوں کریں؟

● ✓ 10+ سال کا پیشہ ورانہ لیزر ڈائیوڈ مینوفیکچرنگ کا تجربہ

● ✓ شپمنٹ سے پہلے 100% جانچ کے ساتھ سخت کوالٹی کنٹرول

● ✓ مستحکم بلک ڈیلیوری صلاحیت کے ساتھ مسابقتی قیمت

● ✓ طول موج، طاقت، فائبر، اور پیکیج کے لیے لچکدار حسب ضرورت اختیارات

● ✓ 7×24 گھنٹے تکنیکی مدد اور تیز جواب

● ✓ جانچ کے لیے نمونے کی جانچ دستیاب ہے۔

● ✓ ISO9001:2015 تصدیق شدہ کوالٹی مینجمنٹ سسٹم

● ✓ DHL، UPS، FedEx ایکسپریس ڈیلیوری کے ساتھ عالمی ترسیل

آرڈرنگ کی معلومات

پارٹ نمبر

BFLD - XXXX - XX - XX - X

میدان	کوڈ	تفصیل
پروڈکٹ سیریز	بی ایف ایل ڈی	تتلی DFB لیزر ڈایڈڈ
طول موج	1310	1310nm مرکز طول موج (دیگر طول موج دستیاب ہے)
آؤٹ پٹ پاور	1 ایچ	100mW کلاس ہائی پاور (10:10mW، 20:20mW، 1H: 100mW)
فائبر کی قسم	ایس ایم / پی ایم	SM: سنگل موڈ فائبر \| PM: پولرائزیشن کو برقرار رکھنے والے فائبر
کنیکٹر	ایف اے/ایس اے	FA: FC/APC \| SA: SC/APC \| دیگر: اپنی مرضی کی درخواست
پن آؤٹ کی قسم	1/2	قسم 1 \| قسم 2

مثال:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pin Butterfly Laser Diode,PM فائبر، FC/APC کنیکٹر، Type-2 پن آؤٹ

دستیاب حسب ضرورت کے اختیارات

● مرکز طول موج: 1270~1650nm (حسب ضرورت طول موج دستیاب ہے)

● آؤٹ پٹ پاور: 10mW، 20mW، دیگر

● فائبر کی قسم: سنگل موڈ فائبر، پولرائزیشن برقرار رکھنے والے فائبر

● فائبر کی لمبائی: 1m، 1.5m، 2m (اپنی مرضی کے مطابق لمبائی)

● کنیکٹر کی قسم: FC/APC, FC/UPC, SC/APC, LC/APC, ننگے فائبر

● پن آؤٹ کنفیگریشن: ٹائپ 1، ٹائپ 2

اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم ہماری سیلز ٹیم سے رابطہ کریں:

ای میل: sales06@boxoptronics.com

ٹیلی فون: +86-13322933691

ویب سائٹ: www.boxphotonics.com

ڈیٹا شیٹ اور ٹیسٹ رپورٹ

ہر یونٹ کو ایک جامع ٹیسٹ رپورٹ کے ساتھ بھیج دیا جاتا ہے جس میں کارکردگی کے پیمائش کے پیرامیٹرز کو دستاویز کیا جاتا ہے۔ ٹیسٹ شیٹ میں تفصیلی وضاحتیں، کارکردگی کے منحنی خطوط اور توجہ کے نوٹ شامل ہیں۔

● انفرادی ٹیسٹ رپورٹ ہر یونٹ کے ساتھ شامل ہے۔

● عام سپیکٹرل اور پاور کروز فراہم کیے گئے ہیں۔

ڈیٹا شیٹ

حوالہ کے لیے ٹیسٹ رپورٹ

اقتباس اور ادائیگی کی شرائط

اقتباس کی شرائط

● EXW (Ex Works): اگر آپ کے پاس DHL/UPS/FedEx اکاؤنٹ ہے تو تجویز کیا جاتا ہے۔ ہم آپ کے اکاؤنٹ کا استعمال کرتے ہوئے بھیجتے ہیں؛ کوئی شپنگ لاگت ہماری طرف سے چارج نہیں کیا جاتا ہے.

● DAP (جگہ پر ڈیلیور کیا گیا): اگر آپ کے پاس کورئیر اکاؤنٹ نہیں ہے، تو ہم پری پیڈ فریٹ کے ساتھ شپنگ کا بندوبست کر سکتے ہیں۔

● دیگر شرائط: بات چیت کے لیے براہ کرم ہم سے رابطہ کریں۔

ادائیگی کی شرائط

● PayPal: نمونے اور چھوٹے آرڈرز کے لیے تیز اور محفوظ ادائیگی

● T/T (بینک ٹرانسفر): عام پروڈکشن آرڈرز کے لیے ادائیگی کا معیاری طریقہ

● علی بابا تجارتی یقین دہانی: خریدار کی گارنٹی کے ساتھ آن لائن لین دین کے لیے محفوظ آرڈر کا تحفظ

● لچکدار ادائیگی کی شرائط: طویل مدتی یا اسٹریٹجک شراکت داروں کے لیے قابل تبادلہ

لیڈ ٹائم

● معیاری پیداوار: ~10 کام کے دن

● ان اسٹاک آئٹمز: شپمنٹ کے لیے 2-3 کام کے دن

● حسب ضرورت کنفیگریشنز: 15-20 کام کے دن

● والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے رابطہ کریں۔

● بین الاقوامی شپنگ: 3-5 کام کے دن (DHL/UPS/FedEx ایکسپریس)

● تیز سروس: درخواست پر دستیاب ہے (اضافی فیس لاگو ہو سکتی ہے)

آپریشن نوٹس اور ہینڈلنگ

ESD تحفظ

یہ آلہ الیکٹرو سٹیٹک حساس ہے۔ پیکیجنگ، نقل و حمل اور استعمال کے دوران اینٹی سٹیٹک تحفظ کے اقدامات پر سختی سے عمل کرنا ضروری ہے۔ ایسا کرنے میں ناکامی کے نتیجے میں آلہ کو مستقل نقصان پہنچ سکتا ہے۔

● ہینڈلنگ کرتے وقت ہمیشہ اینٹی سٹیٹک کلائی کا پٹا پہنیں۔

● ایک مناسب طریقے سے گراؤنڈ اینٹی سٹیٹک چٹائی پر کام کریں۔

● اس بات کو یقینی بنائیں کہ تمام آلات مناسب طریقے سے گراؤنڈ ہیں۔

● پنوں اور فائبر کنیکٹر کو براہ راست چھونے سے گریز کریں۔

بجلی کی فراہمی کے تحفظات

● ریگولیٹڈ، کم شور والا موجودہ ذریعہ استعمال کریں۔

● نقصان کو روکنے کے لیے کرنٹ کی مناسب حد کو لاگو کریں۔

● بجلی کی سپلائی میں اضافے اور وولٹیج میں اضافے سے بچیں۔

● کبھی بھی زیادہ سے زیادہ فارورڈ کرنٹ ریٹنگ سے تجاوز نہ کریں۔

● لیزر کرنٹ لگانے سے پہلے ہمیشہ TEC کولنگ آن کریں۔

فائبر ہینڈلنگ

● فائبر کو زیادہ موڑنے سے گریز کریں۔

● فائبر پگٹیل کو نہ کھینچیں اور نہ ہی مروڑیں۔

● کنکشن سے پہلے فائبر کنیکٹرز کو صاف کریں۔

● جب کنیکٹر استعمال میں نہ ہو تو ہمیشہ ڈسٹ کیپس استعمال کریں۔

● استعمال سے پہلے فائبر اینڈ فیس کو پہنچنے والے نقصان کا معائنہ کریں۔

تھرمل مینجمنٹ

● بہترین کارکردگی کے لیے آلہ کو مناسب ہیٹ سنک پر لگائیں۔

● پیکج اور ہیٹ سنک کے درمیان اچھے تھرمل رابطے کو یقینی بنائیں

● گرمی کی بہتر منتقلی کے لیے تھرمل انٹرفیس مواد (تھرمل چکنائی/پیڈ) استعمال کریں۔

● وشوسنییتا کے لیے مخصوص درجہ حرارت کی حد کے اندر کام کریں۔

● طول موج کے استحکام کے لیے کافی وارم اپ وقت کی اجازت دیں۔

کوالٹی اشورینس اور بعد از فروخت سروس

وارنٹی مدت

Box Optronics اس پروڈکٹ کو خریداری کی تاریخ سے 12 ماہ کی مدت تک مواد اور کاریگری میں نقائص سے پاک رہنے کی ضمانت دیتا ہے۔ وارنٹی مدت کے دوران، ہم اپنی صوابدید پر، مفت میں عیب دار مصنوعات کی مرمت یا تبدیل کریں گے۔

وارنٹی اخراج

مفت وارنٹی کے تحت درج ذیل شرائط کا احاطہ نہیں کیا گیا ہے۔

● قدرتی عوامل (بجلی، سیلاب، وغیرہ) یا ماحولیاتی اثرات کی وجہ سے ہونے والا نقصان

● غلط آپریشن یا صارف کے غلط استعمال کی وجہ سے خرابیاں

● انسانی غلطی کی وجہ سے ہونے والا واضح جسمانی نقصان

● غیر مجاز جداگانہ، ترمیم، یا مرمت کی کوششیں۔

● ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل

● شپمنٹ کے بعد نقل و حمل کے دوران نقصان یا نقصان

● زیادہ سے زیادہ ریٹنگز یا آپریٹنگ حالات سے زیادہ ہونے والا نقصان

فروخت کے بعد سپورٹ

● تیز جوابی وقت: کاروباری دنوں میں 24 گھنٹے کے اندر

● ریموٹ ٹربل شوٹنگ اور ایپلیکیشن سپورٹ

● وارنٹی مدت کے بعد ادائیگی کی دیکھ بھال کی خدمت دستیاب ہے۔

● اپنی مرضی کے مطابق تکنیکی مشاورتی خدمات
