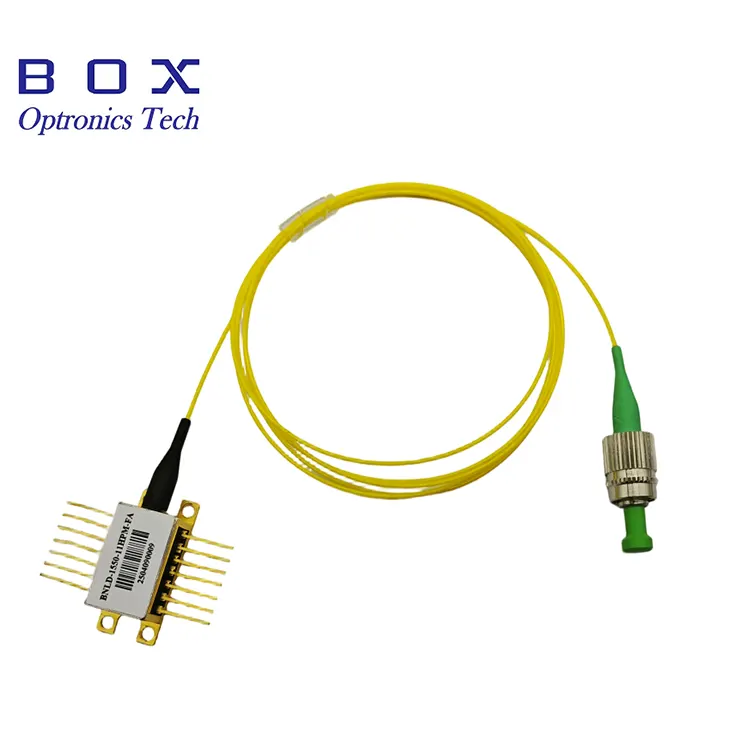

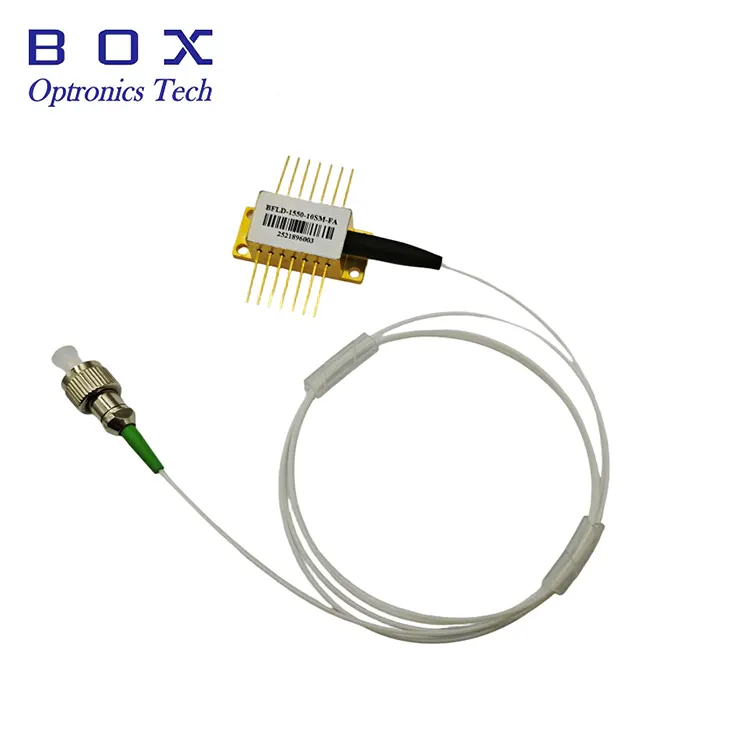

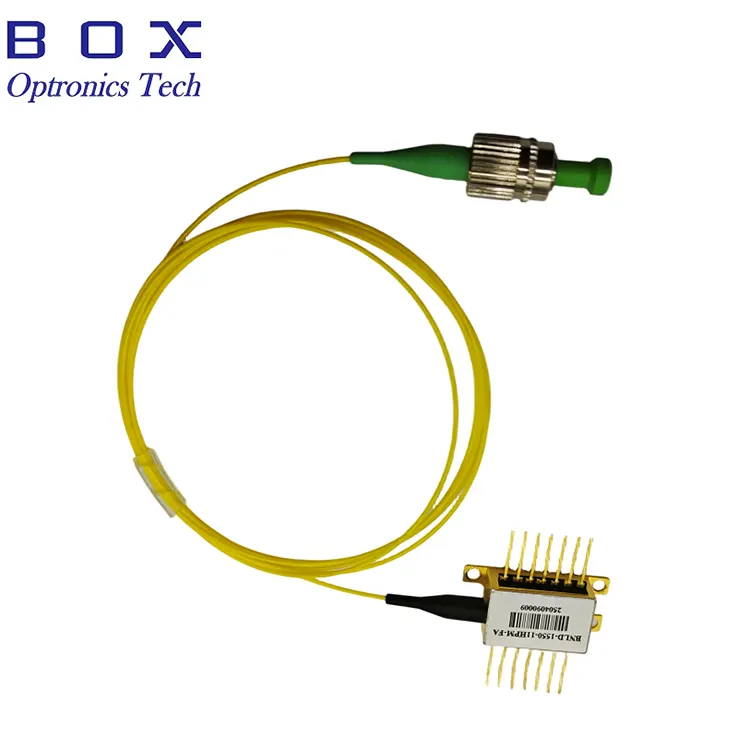

1530nm 40mW DFB فائبر کپلڈ لیزر

پروڈکٹ کا جائزہ-1530nm 40mW DFB فائبر کپلڈ لیزر

1530nm 40mW DFB فائبر کپلڈ لیزر (ماڈل BFLD-1530-40SM-FA) ایک اعلیٰ کارکردگی کا تقسیم شدہ فیڈ بیک لیزر ڈائیوڈ ہے جو ایسی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جن کو مستحکم، ہائی پاور سنگل موڈ آپٹیکل آؤٹ پٹ کی ضرورت ہوتی ہے۔ FC/APC کنیکٹر کے ساتھ سنگل موڈ فائبر کے ذریعے کم از کم 40mW آپٹیکل آؤٹ پٹ پاور فراہم کرتے ہوئے، اس ڈیوائس میں بیک ریفلیکشن کو روکنے اور مستحکم آپریشن کو یقینی بنانے کے لیے بلٹ ان آپٹیکل آئسولیٹر کی خصوصیات ہیں۔

درست طول موج اور پاور اسٹیبلائزیشن کے لیے مربوط تھرمو الیکٹرک کولر (TEC) اور تھرمسٹر کے ساتھ 14 پن بٹر فلائی پیکج میں رکھا گیا، لیزر بہترین سائیڈ موڈ سپریشن ریشو (≥35dB) اور آپریٹنگ درجہ حرارت کی حد میں قابل اعتماد کارکردگی پیش کرتا ہے۔ OC-48 ہم آہنگ پن آؤٹ موجودہ سسٹم کے ڈیزائن میں انضمام کو آسان بناتا ہے۔

یہ لیزر آپٹیکل ٹیسٹنگ سسٹمز، ہائی پاور آپٹیکل سسٹمز، فائبر آپٹک سینسنگ ایپلی کیشنز، اور مستحکم، ہائی پاور 1530nm لیزر ذرائع کی ضرورت والے آلات کے لیے موزوں ہے۔

کلیدی خصوصیات-1530nm 40mW DFB فائبر کپلڈ لیزر

· ہائی آپٹیکل آؤٹ پٹ پاور: 40mW کم از کم، 50mW عام (SM فائبر آؤٹ پٹ)

· مرکز طول موج: 1530nm (حد: 1527–1533nm)

· ہائی سائیڈ موڈ سپریشن ریشو (SMSR): ≥35dB

· بیک ریفلیکشن پروٹیکشن کے لیے بلٹ ان آپٹیکل آئسولیٹر

FC/APC کنیکٹر کے ساتھ سنگل موڈ فائبر پگٹیل

مربوط TEC اور تھرمسٹر کے ساتھ 14 پن بٹر فلائی پیکج

OC-48 پن آؤٹ آسان سسٹم انٹیگریشن کے لیے ہم آہنگ

· بجلی کی نگرانی کے لیے مربوط مانیٹر فوٹوڈیوڈ

· TEC کنٹرول کے ذریعے درست طول موج اور پاور اسٹیبلائزیشن

· کم تھریشولڈ کرنٹ: 20mA عام

· طویل مدتی وشوسنییتا کے لیے ہرمیٹک بٹر فلائی پیکج

عام ایپلی کیشنز - 1530nm 40mW DFB فائبر کپلڈ لیزر

· آپٹیکل ٹیسٹنگ اور پیمائش کے نظام

· فائبر آپٹک سینسنگ اور تقسیم شدہ سینسنگ ایپلی کیشنز

· آپٹیکل ایمپلیفائر سیڈ لیزرز اور سگنل کے ذرائع

· ویو لینتھ ڈویژن ملٹی پلیکسنگ (WDM) سسٹمز

· آپٹیکل کمیونیکیشن ٹیسٹ کا سامان

· لیبارٹری اور تحقیقی آلات

· فوٹوونک اجزاء کی خصوصیت اور جانچ

· آپٹیکل سپیکٹرم تجزیہ اور پیمائش

· صنعتی لیزر سسٹمز اور OEM انضمام

مصنوعات کی تفصیلات-1530nm 40mW DFB فائبر کپلڈ لیزر

مطلق زیادہ سے زیادہ درجہ بندی

الیکٹرو آپٹیکل خصوصیات (T = 25°C، IF = IOP)

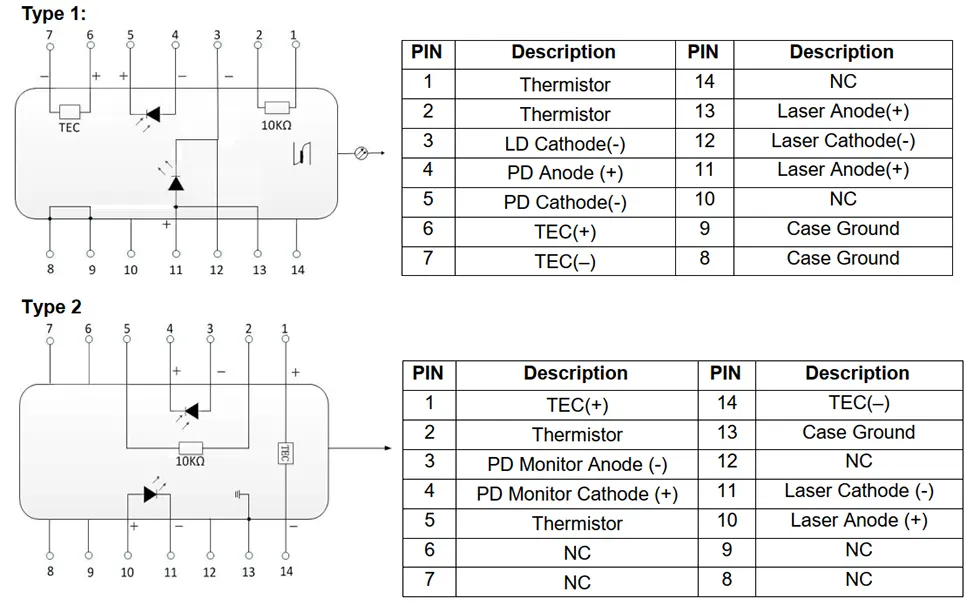

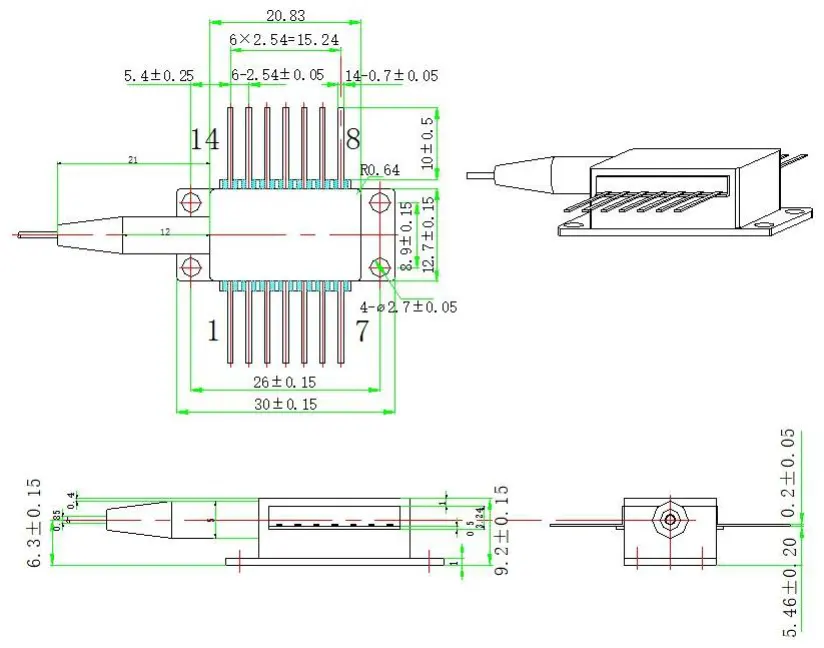

پیکیج اور پن کی تعریف-1530nm 40mW DFB فائبر کپلڈ لیزر

آرڈرنگ انفارمیشن-1530nm 40mW DFB فائبر کپلڈ لیزر

دستیاب ماڈلز

نوٹ: سی بینڈ کے اندر حسب ضرورت طول موج، متبادل پاور لیول، فائبر کی مختلف لمبائی، اور کنیکٹر کے اختیارات درخواست پر دستیاب ہیں۔ اپنی مرضی کے مطابق ترتیب کی قیمتوں اور لیڈ ٹائم کے لیے ہماری سیلز ٹیم سے رابطہ کریں۔

باکس آپٹرونکس ڈی ایف بی لیزرز کا انتخاب کیوں کریں؟

· مستقل طول موج اور طاقت کی خصوصیات کے ساتھ ثابت شدہ DFB لیزر چپ ٹیکنالوجی

شپمنٹ سے پہلے 100% فنکشنل ٹیسٹنگ اور برن ان اسکریننگ

· فیکٹری سے براہ راست فراہمی کے ساتھ مسابقتی قیمت

· لچکدار آرڈر کی مقدار — R&D پروٹو ٹائپس اور حجم کی پیداوار دونوں کے لیے معاونت

· طول موج، طاقت، فائبر کی لمبائی، کنیکٹر، اور پن کنفیگریشن کے لیے حسب ضرورت کے اختیارات

· پیداواری پروگراموں اور نظام کے انضمام کے لیے طویل مدتی فراہمی کا استحکام

· قابل اعتماد آپریشن کے لیے مربوط TEC کے ساتھ ہرمیٹک بٹر فلائی پیکیجنگ

· پوری ٹریکنگ کے ساتھ DHL/UPS/FedEx کے ذریعے بین الاقوامی شپنگ

اکثر پوچھے گئے سوالات (FAQ)

س: ڈی ایف بی اور ایف پی لیزرز میں کیا فرق ہے؟

A: DFB (ڈسٹری بیوٹڈ فیڈ بیک) لیزرز ایک بلٹ ان گریٹنگ ڈھانچہ شامل کرتے ہیں جو تنگ لائن وِتھ اور ہائی سائیڈ موڈ سپریشن ریشو (اس ڈیوائس کے لیے SMSR ≥35dB) کے ساتھ سنگل لانگیٹوڈینل موڈ (SLM) آپریشن کو قابل بناتا ہے۔ FP (Fabry-Perot) لیزرز عام طور پر متعدد طول بلد طریقوں کے ساتھ کام کرتے ہیں اور ان کی وسیع تر سپیکٹرل آؤٹ پٹ ہوتی ہے۔

DFB لیزرز کو ایسی ایپلی کیشنز کے لیے ترجیح دی جاتی ہے جن میں طول موج کے عین مطابق کنٹرول اور اعلی استحکام کی ضرورت ہوتی ہے، جیسے کہ WDM سسٹم، فائبر سینسنگ، اور درست آلات، جبکہ FP لیزر عام طور پر لاگت سے متعلق حساس ایپلی کیشنز کے لیے استعمال ہوتے ہیں جہاں سخت طول موج کنٹرول کم اہم ہوتا ہے۔

سوال: بلٹ ان آئسولیٹر کیوں اہم ہے؟

A: فائبر کنکشنز، آپٹیکل پرزوں، یا فائبر کے سروں سے پیچھے کی عکاسی لیزر ڈائیوڈ میں واپس جوڑ سکتی ہے، جس سے آؤٹ پٹ پاور میں اتار چڑھاؤ، طول موج کی عدم استحکام، اور شور میں اضافہ ہوتا ہے۔ بلٹ ان آپٹیکل آئسولیٹر آپٹیکل فیڈ بیک کو کم کرتا ہے، مستحکم آؤٹ پٹ پاور، طول موج کے استحکام، اور کم شور کی کارکردگی کو برقرار رکھنے میں مدد کرتا ہے۔

سوال: TEC اور تھرمسٹر کا کیا کردار ہے؟

A: تھرمو الیکٹرک کولر (TEC) اور تھرمسٹر ایک ساتھ کام کرتے ہیں تاکہ لیزر چپ درجہ حرارت کو درست پیکج کے درجہ حرارت کے کنٹرول کے ذریعے برقرار رکھا جا سکے۔ چونکہ لیزر طول موج اور آؤٹ پٹ پاور درجہ حرارت پر منحصر ہے، درست درجہ حرارت کنٹرول مختلف محیطی حالات میں مستحکم کارکردگی کو یقینی بناتا ہے۔ 10kΩ تھرمسٹر (B-value 3950K) TEC کنٹرولر کو درجہ حرارت کی رائے فراہم کرتا ہے، جو TEC کرنٹ کو سیٹ درجہ حرارت کو برقرار رکھنے کے لیے ایڈجسٹ کرتا ہے۔ یہ ان ایپلی کیشنز کے لیے ضروری ہے جن کو مسلسل طول موج اور طاقت کی ضرورت ہوتی ہے۔

س: OC-48 پن آؤٹ کمپیٹیبل کا کیا مطلب ہے؟

A: OC-48 مطابقت پذیر پن آؤٹ سے مراد تتلی پیکج پن اسائنمنٹ ہے جسے عام طور پر OC-48 (2.5Gbps SONET/SDH) آپٹیکل کمیونیکیشن ایپلی کیشنز میں اپنایا جاتا ہے۔ یہ مطابقت اسی طرح کے برقی اور مکینیکل انٹرفیس کا استعمال کرتے ہوئے سسٹمز میں انضمام کو آسان بناتی ہے۔ دو پن آؤٹ اختیارات (ٹائپ 1 اور ٹائپ 2) مختلف سسٹم کے ڈیزائن کو ایڈجسٹ کرنے کے لیے دستیاب ہیں۔

سوال: کم از کم آرڈر کی مقدار (MOQ) کیا ہے؟

A: MOQ 1pc ہے۔ ہم لچکدار آرڈر کی مقدار کی حمایت کرتے ہیں۔ معیاری ماڈلز کو R&D اور پروٹو ٹائپنگ کے لیے کم مقدار میں فراہم کیا جا سکتا ہے، نیز پیداوار کے لیے بڑی مقدار میں۔ اپنی مطلوبہ مقدار میں مخصوص قیمتوں کے لیے ہماری سیلز ٹیم سے رابطہ کریں۔

سوال: کیا میں اپنی مرضی کے مطابق طول موج یا پاور لیول حاصل کر سکتا ہوں؟

A: جی ہاں، ہم حسب ضرورت کے اختیارات پیش کرتے ہیں جن میں CWDM-مطابق طول موج اور دستیاب رینج کے اندر دیگر حسب ضرورت طول موج، متبادل آؤٹ پٹ پاور لیولز، کسٹم فائبر کی لمبائی، مختلف کنیکٹر کی اقسام (FC/APC، FC/UPC، LC، وغیرہ)، اور موزوں پن کنفیگریشنز شامل ہیں۔ اپنی مخصوص ضروریات کے لیے ہم سے رابطہ کریں اور ہماری انجینئرنگ ٹیم فزیبلٹی کا جائزہ لے گی اور کوٹیشن فراہم کرے گی۔

سوال: 40mW آؤٹ پٹ حاصل کرنے کے لیے کس ڈرائیو کرنٹ کی ضرورت ہے؟

A: 25°C پر عام آپریٹنگ کرنٹ 200mA ہے، زیادہ سے زیادہ 300mA کے ساتھ۔ حد کرنٹ عام طور پر 20mA ہے (14mA کم از کم، 50mA زیادہ سے زیادہ)۔ اصل آپریٹنگ کرنٹ انفرادی آلات اور درجہ حرارت کے ساتھ مختلف ہو سکتا ہے۔ ہم مستحکم آپریشن کے لیے مناسب کرنٹ لمٹنگ اور اے پی سی (آٹومیٹک پاور کنٹرول) فعالیت کے ساتھ لیزر ڈائیوڈ ڈرائیور استعمال کرنے کی تجویز کرتے ہیں۔

سوال: کیا تتلی پیکج ہرمیٹک طور پر مہربند ہے؟

A: جی ہاں، 14 پن کے تتلی پیکج کو ہرمیٹک طور پر سیل کیا گیا ہے، جو لیزر چپ، الگ تھلگ کرنے والے، اور اندرونی اجزاء کو نمی، دھول اور ماحولیاتی آلودگیوں سے بچاتا ہے۔ یہ قابل اعتماد طویل مدتی آپریشن کو یقینی بناتا ہے اور مصنوعات کی زندگی بھر میں مسلسل کارکردگی کو برقرار رکھنے کے لیے اہم ہے۔
