1550.12nm DWDM DFB لیزر

پروڈکٹ کا جائزہ-1550.12nm DWDM DFB لیزر

1550.12nm DWDM DFB لیزر (ماڈل BFLD-CH34-XXSM-FA، ITU Grid Channel 34) ایک 14-پن بٹر فلائی پیکڈ ڈسٹری بیوٹڈ فیڈ بیک لیزر ڈائیوڈ ہے جو خاص طور پر اینالاگ CATV ٹرانسمیشن اور DWDM آپٹیکل کمیونیکیشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ 1550.12nm کی معیاری ITU گرڈ طول موج پر کام کرتے ہوئے، یہ آلہ FC/APC کنیکٹر کے ساتھ سنگل موڈ یا پولرائزیشن کو برقرار رکھنے والے فائبر کے ذریعے 10mW یا 20mW آپٹیکل آؤٹ پٹ پاور فراہم کرتا ہے۔

انٹیگریٹڈ آئسولیٹر، تھرمو الیکٹرک کولر (TEC)، 10kΩ تھرمسٹر اور مانیٹر فوٹوڈیوڈ کے ساتھ ہیرمیٹک 14 پن بٹر فلائی پیکج میں رکھا گیا، لیزر پورے -40°C سے +85°C آپریٹنگ درجہ حرارت کی حد میں درجہ حرارت اور بجلی کا استحکام فراہم کرتا ہے۔ دو پن آؤٹ کنفیگریشنز (ٹائپ 1 اور ٹائپ 2) مختلف سسٹم بورڈ ڈیزائنز کے ساتھ مطابقت کے لیے دستیاب ہیں۔

کلیدی خصوصیات-1550.12nm DWDM DFB لیزر

· معیاری ITU گرڈ طول موج: 1550.12nm (چینل 34)، مکمل CH18–CH64 رینج اختیاری

· ہائی آپٹیکل آؤٹ پٹ پاور: 10mW یا 20mW

CATV ٹرانسمیشن کے لیے بہتر اینالاگ چپ ڈیزائن

· ہائی سائیڈ موڈ سپریشن ریشو: SMSR ≥30dB

· بلٹ ان آپٹیکل آئسولیٹر: ≥30dB تنہائی @25°C

· ہائی آپٹیکل ریٹرن نقصان: ≥40dB

· وسیع ماڈیولیشن بینڈوتھ: 2.5GHz عام

· مربوط TEC اور تھرمسٹر کے ساتھ 14 پن ہرمیٹک تتلی پیکج

· بجلی کی نگرانی کے لیے مربوط مانیٹر فوٹوڈیوڈ

· فائبر کے اختیارات: SMF-28e سنگل موڈ یا PMF-1550 پولرائزیشن کو برقرار رکھنے والا فائبر

· معیاری FC/APC کنیکٹر، 1.0m pigtail (900μm ڈھیلی ٹیوب)

· وسیع آپریٹنگ درجہ حرارت کی حد: -40°C سے +85°C

· دو پن آؤٹ کنفیگریشنز (ٹائپ 1 / ٹائپ 2) ڈیزائن کی لچک کے لیے

عام ایپلی کیشنز-1550.12nm DWDM DFB لیزر

CATV براڈکاسٹ نیٹ ورکس اور ہیڈ اینڈ ٹرانسمیشن سسٹم

· محدود فائبر وسائل کے ساتھ نیٹ ورک (طول موج ملٹی پلیکسنگ)

· کیبل ٹیلی ویژن کا مرکز اور تقسیم کا سامان

· ینالاگ RF-اوور-فائبر کے لیے آپٹیکل ٹرانسمیٹر ماڈیولز

· فائبر آپٹک ٹیسٹ اور پیمائش کے آلات

· فائبر پر سیٹلائٹ اور RF سگنل کی تقسیم

· آپٹیکل کمیونیکیشن لیبارٹریز میں تحقیق اور ترقی

CATV اور ٹیلی کام آلات میں OEM کا انضمام

مصنوعات کی تفصیلات-1550.12nm DWDM DFB لیزر

مطلق زیادہ سے زیادہ درجہ بندی

الیکٹرو آپٹیکل خصوصیات (T = 25°C، IF = IOP)

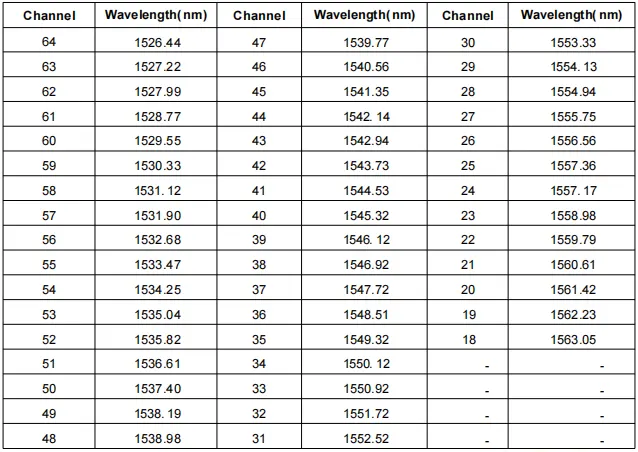

ITU گرڈ طول موج کا حوالہ (منتخب چینلز)

نوٹ: مکمل ITU گرڈ چینلز CH18–CH64 (1526.44nm–1563.05nm) درخواست پر دستیاب ہیں۔

آپٹیکل فائبر کی وضاحتیں-1550.12nm DWDM DFB لیزر

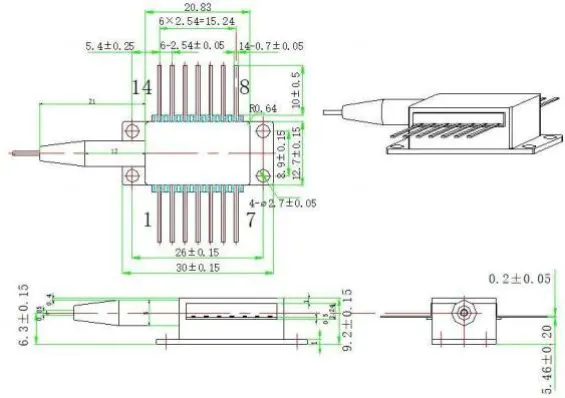

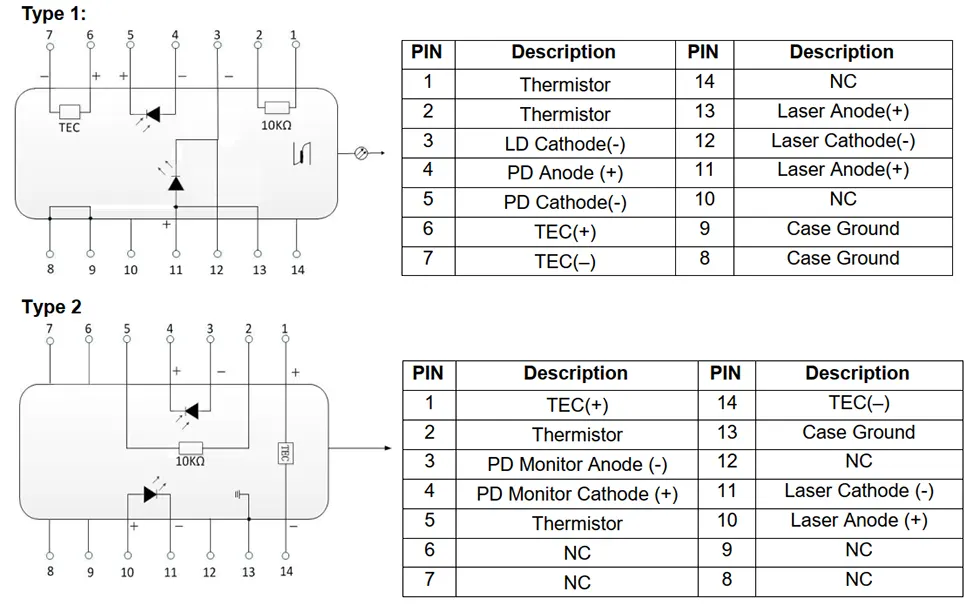

پیکیج اور پن ڈیفینیشن-1550.12nm DWDM DFB لیزر

آرڈرنگ انفارمیشن-1550.12nm DWDM DFB لیزر

ماڈل کا نام

BFLD - XXXX - XX - XX - XX (-X)

مثال: BFLD-CH34-10SM-FA

Box Optronics DWDM DFB Lasers کیوں منتخب کریں؟

CATV ایپلی کیشنز کے لیے ینالاگ-آپٹمائزڈ ڈیزائن کے ساتھ ثابت شدہ DFB لیزر چپ ٹیکنالوجی

شپمنٹ سے پہلے 100% فنکشنل ٹیسٹنگ اور برن ان اسکریننگ

· مکمل ITU گرڈ ویو لینتھ سپورٹ (CH18–CH64) سخت طول موج رواداری کے ساتھ

· فیکٹری سے براہ راست فراہمی کے ساتھ مسابقتی قیمت

· لچکدار آرڈر کی مقدار — R&D پروٹو ٹائپس اور حجم کی پیداوار دونوں کے لیے معاونت

طول موج، طاقت، فائبر کی قسم، کنیکٹر، اور پن کنفیگریشن کے لیے حسب ضرورت کے اختیارات

CATV نیٹ ورک کی تعیناتی اور پیداواری پروگراموں کے لیے طویل مدتی سپلائی استحکام

· قابل اعتماد وسیع درجہ حرارت کے آپریشن کے لیے مربوط TEC کے ساتھ ہرمیٹک بٹر فلائی پیکیجنگ

· پوری ٹریکنگ کے ساتھ DHL/UPS/FedEx کے ذریعے بین الاقوامی شپنگ

اکثر پوچھے گئے سوالات (FAQ)

سوال: اس DWDM DFB لیزر اور معیاری DFB لیزر میں کیا فرق ہے؟

A: یہ ITU-grid DFB لیزر عین مطابق طول موج کے کنٹرول کو analog CATV-آپٹمائزڈ کارکردگی کے ساتھ جوڑتا ہے۔ اس میں اعلی کیریئر ٹو شور تناسب (CNR)، کم مسخ کارکردگی (CSO/CTB)، اور مستحکم آپٹیکل آؤٹ پٹ کے لیے ایک بہترین لیزر چپ ڈیزائن شامل ہے۔

معیاری ڈی ایف بی لیزرز کے مقابلے میں جو بنیادی طور پر ڈیجیٹل آپٹیکل کمیونیکیشن کے لیے بنائے گئے ہیں، CATV DFB لیزرز کو خاص طور پر اینالاگ ماڈیولیشن ایپلی کیشنز کے لیے بہتر بنایا گیا ہے جہاں لکیریٹی اور شور کی کارکردگی اہم ہے۔

سوال: کون سی ITU گرڈ طول موج دستیاب ہیں؟

A: ہم CH18 (1563.05nm) سے CH64 (1526.44nm) تک ITU-T گرڈ طول موج پیش کرتے ہیں، جو عام طور پر استعمال ہونے والے C-بینڈ DWDM چینلز کا احاطہ کرتے ہیں۔ مخصوص نظام کی ضروریات کے مطابق حسب ضرورت طول موج دستیاب ہیں۔

س: ایس ایم ایف اور پی ایم ایف فائبر آپشنز میں کیا فرق ہے؟

A: SMF-28e معیاری سنگل موڈ فائبر ہے، جو زیادہ تر CATV اور عمومی آپٹیکل کمیونیکیشن ایپلی کیشنز کے لیے موزوں ہے جہاں پولرائزیشن اہم نہیں ہے۔ PMF-1550 پولرائزیشن کو برقرار رکھنے والا فائبر ہے، جو پولرائزیشن حساس نظاموں کے لیے ڈیزائن کیا گیا ہے۔ PM فائبر کے لیے، سست محور کنیکٹر کلید کے ساتھ منسلک ہے۔ اپنے سسٹم پولرائزیشن کی ضروریات کی بنیاد پر منتخب کریں۔

سوال: CATV ایپلیکیشنز کے لیے بلٹ ان آئسولیٹر کیوں اہم ہے؟

A: فائبر ریفلیکشنز یا آپٹیکل پرزوں کی وجہ سے آپٹیکل فیڈ بیک شور، طول موج کی عدم استحکام، اور ینالاگ ٹرانسمیشن سسٹم میں سگنل کی کمی کو متعارف کرا سکتا ہے۔ بلٹ ان آپٹیکل آئسولیٹر آپٹیکل فیڈ بیک کو دباتا ہے، مستحکم آؤٹ پٹ پاور، کم شور اور قابل اعتماد CATV ٹرانسمیشن کارکردگی کو یقینی بناتا ہے۔

سوال: کم از کم آرڈر کی مقدار (MOQ) کیا ہے؟

A: MOQ 1pc ہے۔ ہم لچکدار آرڈر کی مقدار کی حمایت کرتے ہیں۔ معیاری ماڈلز کو R&D اور پروٹو ٹائپنگ کے لیے کم مقدار میں فراہم کیا جا سکتا ہے، نیز CATV نیٹ ورک کی تعیناتی اور پیداوار کے لیے بڑی مقدار میں۔ اپنی مطلوبہ مقدار میں مخصوص قیمتوں کے لیے ہماری سیلز ٹیم سے رابطہ کریں۔

سوال: کیا میں اپنی مرضی کے مطابق طول موج، طاقت، یا کنیکٹر کنفیگریشن حاصل کر سکتا ہوں؟

A: ہاں، ہم جامع تخصیص کے اختیارات پیش کرتے ہیں جن میں کوئی بھی ITU گرڈ طول موج (CH18–CH64)، 6–20mW کے اندر اپنی مرضی کے مطابق آؤٹ پٹ پاور لیول، متبادل فائبر کی اقسام اور لمبائی، مختلف کنیکٹر کی اقسام (FC/APC، SC/APC، LC، وغیرہ)، اور موزوں پن کنفیگریشنز (Type 1 یا Type2)۔ اپنی مخصوص ضروریات کے لیے ہم سے رابطہ کریں اور ہماری انجینئرنگ ٹیم فزیبلٹی کا جائزہ لے گی اور کوٹیشن فراہم کرے گی۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

لیڈ ٹائم

· معیاری یونٹس (ان اسٹاک ماڈل): 3~5 کام کے دن

· معیاری پیداوار: 2~3 ہفتے

· والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے ہم سے رابطہ کریں۔

حسب ضرورت آرڈرز: 3~4 ہفتے

· بین الاقوامی شپنگ: ~5 کام کے دن (DHL/UPS/FedEx ایکسپریس)

آپریشن نوٹس اور ہینڈلنگ

· لیزر ڈایڈس الیکٹرو سٹیٹک ڈسچارج (ESD) حساس آلات ہیں - ہینڈلنگ کرتے وقت ہمیشہ مناسب ESD تحفظ کا استعمال کریں

· فائبر اینڈ فیس اور آپٹیکل اجزاء کو ننگی انگلیوں سے چھونے سے گریز کریں تاکہ آلودگی سے بچا جا سکے۔

· غیر استعمال شدہ آلات کو ESD-محفوظ پیکیجنگ میں تجویز کردہ اسٹوریج درجہ حرارت (-40°C سے +85°C) پر اسٹور کریں

· ڈیٹا شیٹ میں بیان کردہ مطلق زیادہ سے زیادہ درجہ بندی سے تجاوز نہ کریں۔

· ہمیشہ ایک لیزر ڈائیوڈ ڈرائیور کا استعمال کریں جس میں کرنٹ محدود اور زیادہ وولٹیج پروٹیکشن ہو۔

· بہترین کارکردگی اور بھروسے کے لیے لیزر ڈرائیو کرنٹ لگانے سے پہلے TEC درجہ حرارت کے استحکام کو فعال کریں۔

فائبر کو پہنچنے والے نقصان کو روکنے کے لیے فائبر پگٹیل کو زیادہ موڑنے سے گریز کریں۔

· فائبر کنیکٹرز کو ملاوٹ سے پہلے صفائی کے مناسب ٹولز سے صاف کریں تاکہ نقصان اور اندراج کے نقصان کو روکا جا سکے۔

· لیزر کو موجودہ درجہ حرارت سے اوپر یا درجہ حرارت کی حد سے باہر چلانے سے زندگی بھر کم ہو سکتی ہے اور مستقل نقصان ہو سکتا ہے۔
