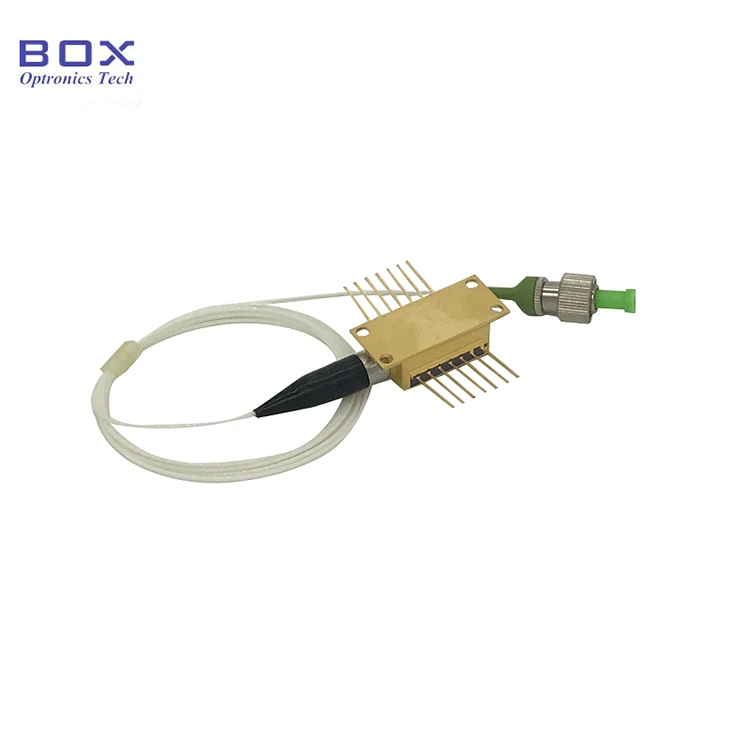

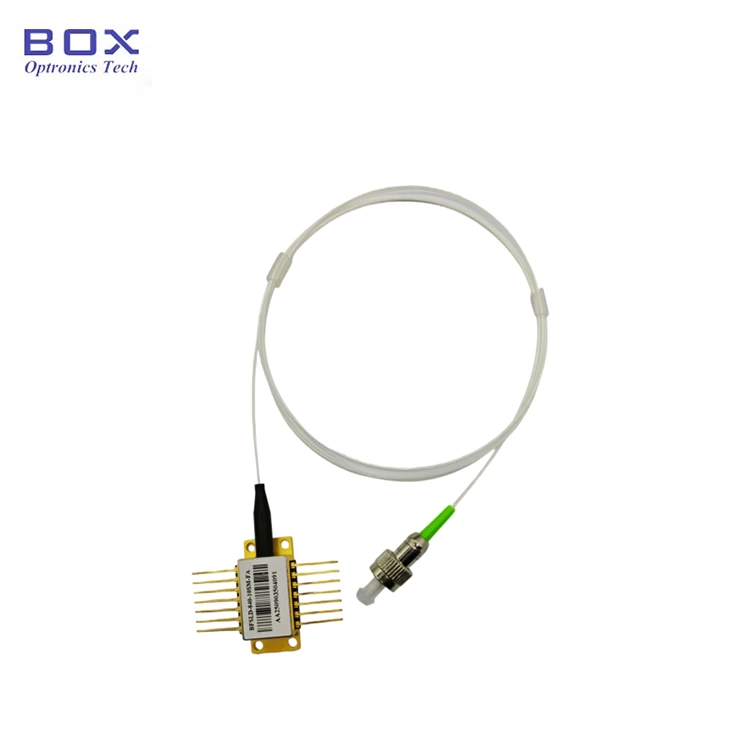

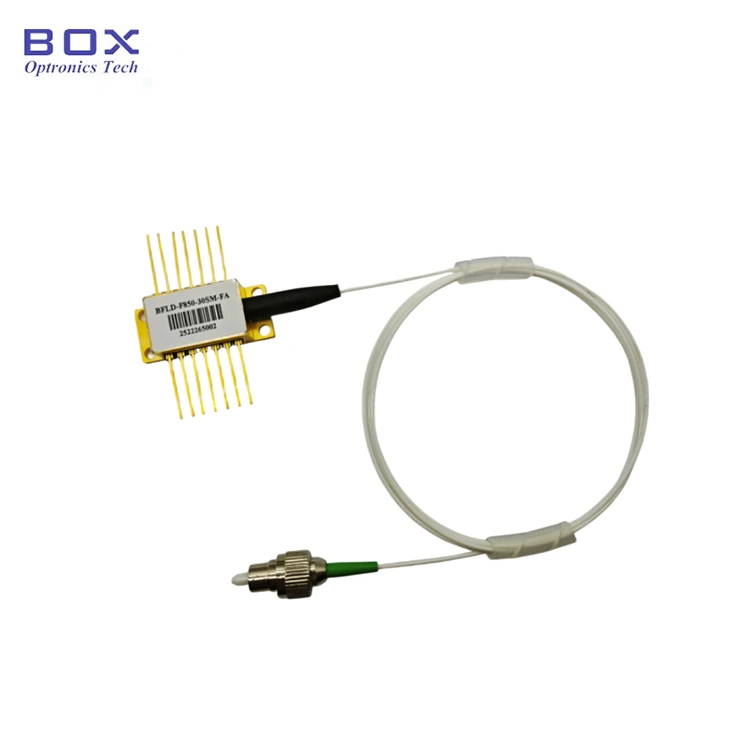

یہ ایک LAN-WDM 10mW فائبر کپلڈ لیزر کے ساتھ ہے۔ صنعت کا معیاری 14 پن بٹر فلائی پیکیج جو بلٹ ان TEC کو مربوط کرتا ہے، آپٹیکل آئسولیٹر، اور تھرمسٹر۔ یہ 10mW آؤٹ پٹ پاور، +/-1nm تک کی خصوصیات رکھتا ہے۔ طول موج رواداری، اور کم حد کرنٹ۔ یہ C/DWDM سسٹمز کے لیے مثالی ہے، فائبر آپٹیکل سینسر، اور لیزر سورس ایپلی کیشنز۔
|
پیرامیٹر |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
مرکز طول موج |
λc |
TL=15～35℃ CW |
λc-1 |
λc |
λc+1 |
nm |
|
آپٹیکل آؤٹ پٹ پاور |
پی او |
TL=15～35℃ CW |
10 |
- |
- |
mW |
|
تھریشولڈ کرنٹ |
آئی ٹی ایچ |
سی ڈبلیو |
- |
9 |
13 |
ایم اے |
|
ایل ڈی فارورڈ کرنٹ |
اگر |
پی ایف = ریٹیڈ پاور |
- |
80 |
100 |
ایم اے |
|
ایل ڈی فارورڈ وولٹیج |
وی ایف |
پی ایف = ریٹیڈ پاور |
- |
- |
1.5 |
V |
|
سائیڈ موڈ دبانا تناسب |
ایس ایم ایس آر |
سی ڈبلیو |
35 |
40 |
- |
ڈی بی |
|
آپٹیکل تنہائی |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
ڈی بی |
|
ذمہ داری کی نگرانی کریں۔ |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
ذمہ داری کی نگرانی کریں۔ استحکام |
- |
- |
- |
- |
20 |
% |
|
تاریک کرنٹ کی نگرانی کریں۔ |
ID |
VPD=5V |
- |
- |
50 |
nA |
|
ٹی ای سی کرنٹ |
آئی ٹی ای سی |
TL = 25℃، TC = 70℃ |
- |
0.6 |
2.0 |
A |
|
TEC وولٹیج |
وی ٹی ای سی |
TL = 25℃، TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC بجلی کی کھپت |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
TC = 25℃ |
9.5 |
10 |
10.5 |
کوہم |
|
تھرمسٹر بی مستقل |
بی ٹی ایچ |
TC = 25℃ |
- |
3900 |
- |
K |
|
لہر درجہ حرارت گتانک |
Δλ/ΔT |
0℃ |
- |
- |
0.09 |
nm/℃ |
|
لہر موجودہ گتانک |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
nm/mA |
● ملٹی کوانٹم اچھی طرح سے (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزر
● ایس ایم فائبر یا پی ایم فائبر پگٹیل؛
● 10mW آؤٹ پٹ پاور؛
● 14 پن TEC کے ساتھ BTF پیکیج، آپٹیکل آئسولیٹر، تھرمسٹر، اور مانیٹر PD.
●
C/DWDM سسٹمز؛
● لیزر ذرائع
● CATV نظام؛
● فائبر آپٹیکل سینسر۔
● چینل نمبر اور طول موج
|
چینل نمبر |
λc(nm) |
چینل نمبر |
λc(nm) |
چینل نمبر |
λc(nm) |
|
LA01 |
1266.50 |
ایل اے 08 |
1296.50 |
ایل اے 15 |
1315.50 |
|
LA02 |
1271.50 |
ایل اے 09 |
1301.50 |
ایل اے 16 |
1320.50 |
|
LA03 |
1276.50 |
ایل اے 10 |
1304.58 |
ایل اے 17 |
1325.50 |
|
LA04 |
1281.50 |
ایل اے 11 |
1306.85 |
ایل اے 18 |
1330.50 |
|
ایل اے 05 |
1286.50 |
ایل اے 12 |
1309.14 |
ایل اے 19 |
1335.50 |
|
LA06 |
1286.66 |
ایل اے 13 |
1310.50 |
ایل اے 20 |
1340.50 |
|
LA07 |
1291.50 |
ایل اے 14 |
1311.43 |
ایل اے 21 |
1345.50 |

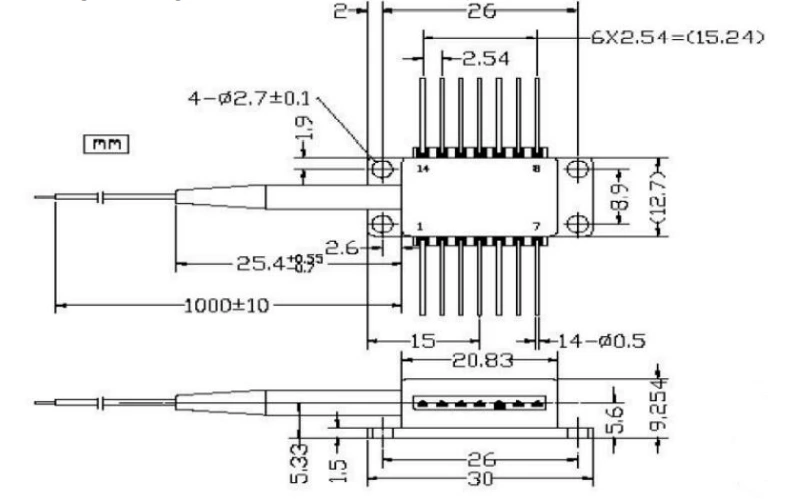

● پیکیج ڈرائنگ (یونٹ: ملی میٹر):

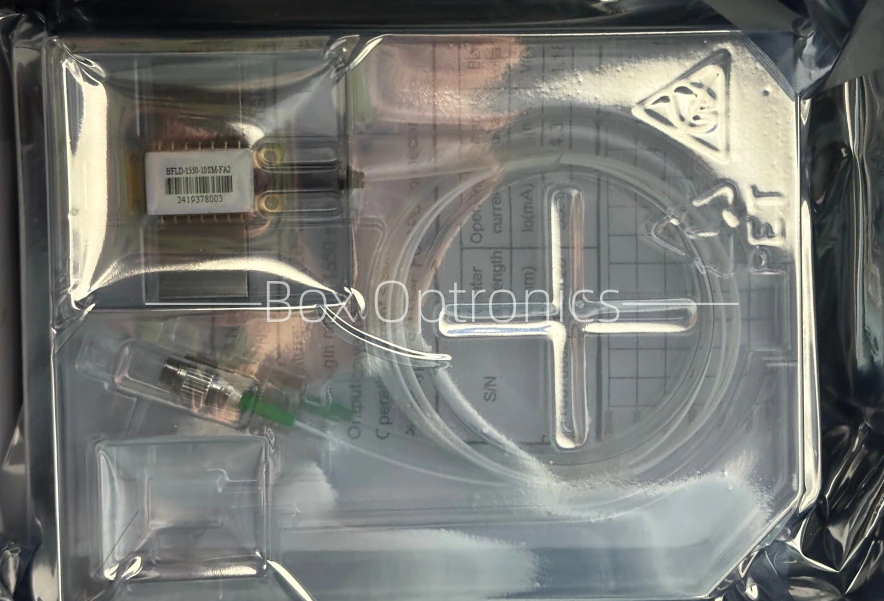

● پیکنگ کی مثال
|
|
لوازمات |
مقدار |
|
1 |
LAN-WDM 10mW فائبر کپلڈ لیزر |
1 |
|
2 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پن آؤٹ |
|
بی ایف ایل ڈی |
-LAXX |
-XX |
ایکس ایکس |
-XX |
X |
|
ڈی ایف بی لیزر |
LA01:1266.50nm LA02:1271.50nm |
10:10mW اپنی مرضی کے مطابق |
ایس ایم: سنگل موڈ PM: پولرائزیشن کو برقرار رکھنا |
FA: FC/APC SA: SC/APC دیگر |
NULL: ٹائپ کریں۔ 1 2: قسم 2 |
مثال کے طور پر: BFLD-LA13-10SM-FA
(آرڈر کی معلومات: LAN-WDM 10mW فائبر کپلڈ لیزر، 14 پن بٹر فلائی پیکیج، 1310.50nm، 10mW آؤٹ پٹ پاور، SM فائبر کے ساتھ، FC/APC کنیکٹر، type1 پن آؤٹ)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔
● روکنے کے لیے پروڈکٹ کے آپریٹنگ سرکٹ کے استحکام کی تصدیق کریں۔ نبض کے کرنٹ کی وجہ سے نقصان۔
● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔
● آلہ استعمال کرتے وقت، آپریٹنگ وولٹیج کی سختی سے پابندی کریں اور ڈیٹا شیٹ میں بیان کردہ موجودہ رینجز۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج) اور λc (مرکزی طول موج) کا حوالہ دیا جانا چاہیے۔ خاص طور پر شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں۔ نوٹ: آپریشن مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ آلہ کو مستقل نقصان پہنچ سکتا ہے۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
