1. کا تعارف L-band ASE براڈبینڈ لائٹ سورس
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. آپریشن کے اقدامات
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

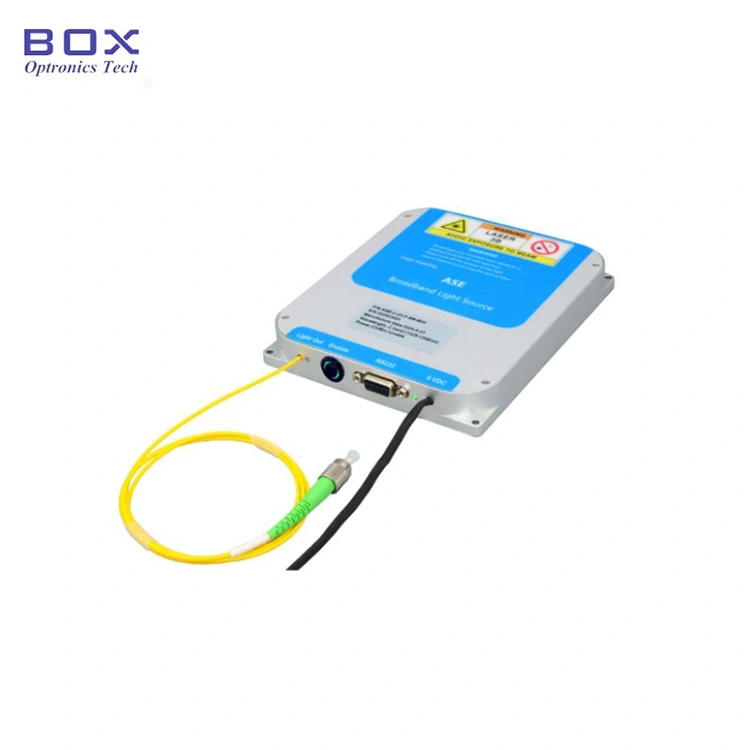

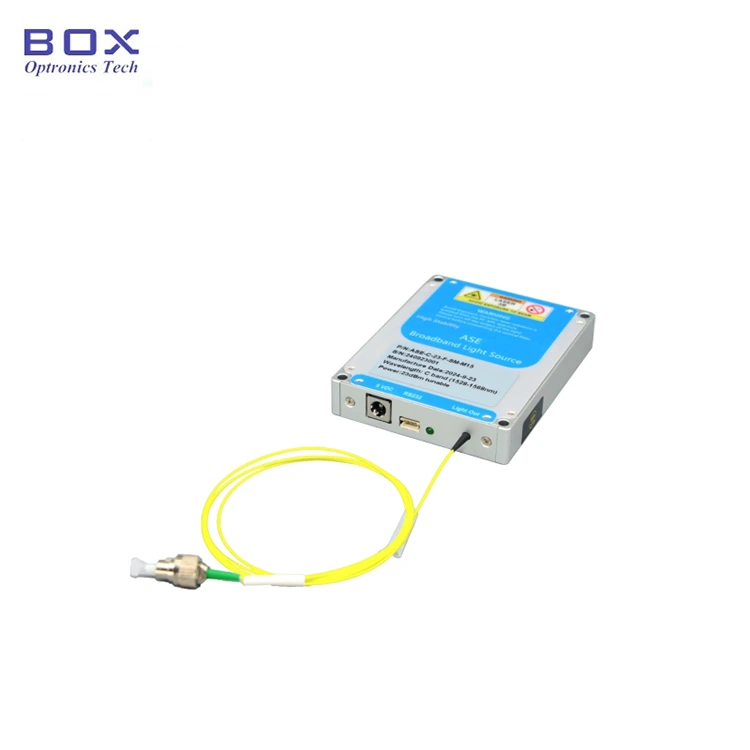

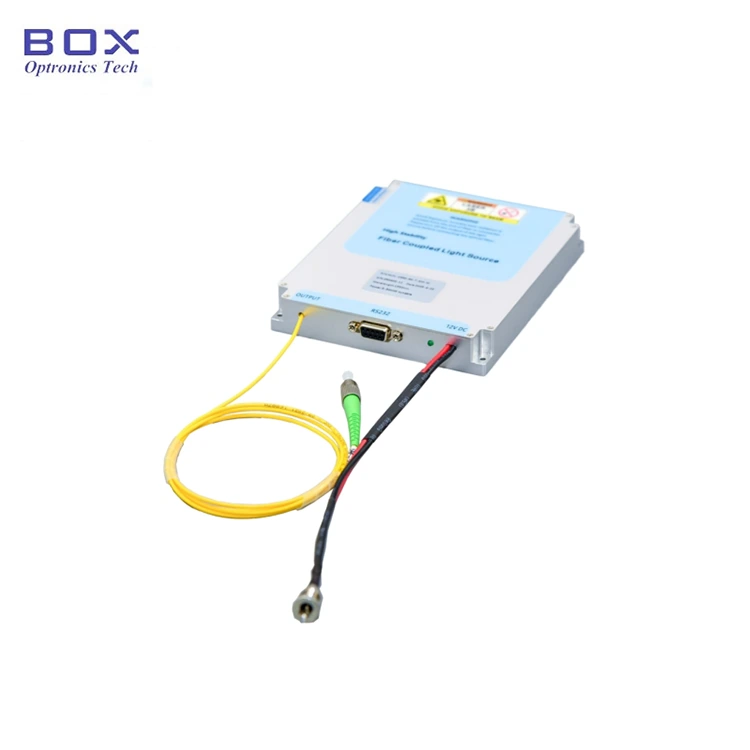

یہ ایک L-band ASE براڈبینڈ لائٹ سورس آفر کرتا ہے۔ مستحکم، L-بینڈ طول موج کی حد میں 10~200mW ہائی پاور لائٹ سورس (1567~1603nm)۔ اعلی صحت سے متعلق ایپلی کیشنز کے لئے ڈیزائن کیا گیا ہے، یہ ایک وسیع سپیکٹرم فراہم کرتا ہے اور کم شور آؤٹ پٹ، اسے آپٹیکل کمیونیکیشن، فائبر سینسنگ، اور کے لیے مثالی بناتا ہے۔ طبی امیجنگ.
|
آئٹم |
یونٹ |
اقدار |
نوٹس |
|||||
|
سپیکٹرل رینج |
nm |
1567~1603 |
|
|||||
|
آؤٹ پٹ پاور |
mW |
10، |
20 |
50 |
100 |
200 |
|
|
|
پاور سپیکٹرل کثافت |
dBm/nm |
≥-6، |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
پاور ریگولیشن رینج |
- |
10%~100% |
اختیاری |
|||||
|
سپیکٹرل چپٹا پن |
ڈی بی |
≤2.5 (قسم)، ≤3 (زیادہ سے زیادہ) |
|
|||||
|
آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
|||||
|
بجلی کی عدم استحکام |
ڈی بی |
≤±0.02 (15 منٹ)؛ |
≤±0.5%؛ ≤±1.2% |
|||||
|
PER |
ڈی بی |
≤0.2 |
≥23 |
|
||||
|
پگٹیل فائبر |
- |
SMF-28 |
پی ایم 1550 |
ایف سی/اے پی سی |
||||
|
مواصلاتی انٹرفیس |
- |
ٹچ اسکرین / DB9 خواتین (RS232) |
بینچ ٹاپ |
|||||
|
DB9 Female (RS232) |
ماڈیول |
|||||||
|
بجلی کی فراہمی |
- |
AC 110~240V، <30W |
بینچ ٹاپ |
|||||
|
DC 5V، <15W |
ماڈیول |
|||||||
|
طول و عرض |
ملی میٹر |
255(W)×285(D)×115(H) |
بینچ ٹاپ |
|||||
|
150(W)×125(D)×20(H) |
ماڈیول |
|||||||
|
70(W)×90(D)×15(H) |
ماڈیول |
|||||||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|||||
|
آپریٹنگ نمی |
℃ |
0~70% |
|
|||||
● سپیکٹرل چپٹا پن ≤2.5dB؛
● 10/20/50/100/200mW آؤٹ پٹ پاور، 10~100% سایڈست؛
● DB9 آسانی سے انضمام کے لیے خواتین (RS232) مواصلات۔
1. پروڈکٹ ایپلی کیشنز-L-band ASE براڈ بینڈ لائٹ ماخذ
● آپٹیکل فائبر سینسنگ؛
● میڈیکل امیجنگ
● آپٹیکل فائبر مواصلات.

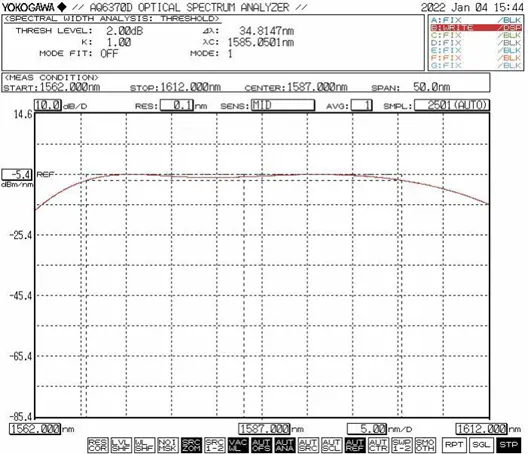

● عام سپیکٹرم
● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
ASE لائٹ سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS485 DB9 ڈیٹا کیبل |
1 |
|
3 |
پاور اڈاپٹر (اختیاری) |
1 |
|
4 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
|
5 |
آپریشن دستی |
1 |
Step1. پیک کھولنا اور اسمبلی: براہ مہربانی چیک کریں کہ آیا لوازمات مکمل ہیں۔
اسمبلی سے پہلے.
Step2. فائبر جمپر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی یا نقصان نہیں ہے۔
مرحلہ 3۔ پاور اڈاپٹر کو جوڑنا اور سیریل کیبل: لائٹ سورس ماڈیول اور پاور اڈاپٹر کو جوڑیں۔ جڑیں روشنی کا ذریعہ ماڈیول اور کمپیوٹر USB-RS232 سگنل کیبل کے ساتھ۔ (نوٹ: کمپیوٹر کو پہلے سیریل پورٹ ڈرائیور انسٹال کرنے کی ضرورت ہے۔ ڈرائیور ہو سکتا ہے۔ CD-ROM پر پایا جاتا ہے یا Box Optronics کمپنی سے حاصل کیا جاتا ہے۔)

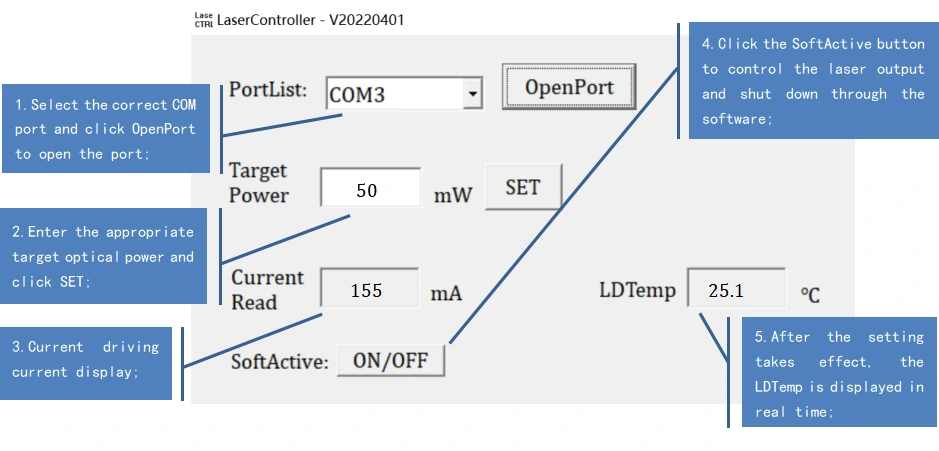

Setp4.Use: روشنی کا منبع کھولیں۔ ایکٹیویشن سوئچ؛ لائٹ سورس آؤٹ پٹ انڈیکیٹر لائٹ آن ہے، اور موجود ہے۔ آپٹیکل پاور آؤٹ پٹ. اس وقت، کام کرنٹ اور آپٹیکل پاور ویلیو وہ پیرامیٹرز ہیں جو میزبان کمپیوٹر نے آخری شٹ ڈاؤن پر سیٹ کیے ہیں۔ وہ ہو سکتے ہیں۔ ترمیم شدہ اور میزبان کمپیوٹر سافٹ ویئر میں محفوظ کیا گیا (صرف ماڈل ورژن کے لیے سایڈست طاقت کے ساتھ)۔
مرحلہ 5۔استعمال کے بعد: کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور منقطع کریں۔ فائبر کنکشن.
|
نام |
سپیکٹرل رینج |
آؤٹ پٹ پاور |
فائبر کی قسم |
پاور سایڈست |
طول و عرض |
|
اے ایس ای |
-ایل |
-XX |
-XX |
-XX |
-X |
|
ASE روشنی کا ذریعہ |
L:L-بینڈ |
10:10mW 20:20mW 50:50mW 1H: 100mW 2H: 200mW |
SM:SMF-28 PM:PM1550 |
(*T:کے ساتھ) |
ایم 15 : ماڈیول M20 : ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: ASE-L-2H-SM-T-B
(آرڈر کی معلومات: L-band ASE براڈبینڈ لائٹ سورس، 200mW آؤٹ پٹ پاور، پاور سایڈست، ایس ایم فائبر کے ساتھ، بینچ ٹاپ پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10-15 کام کے دن لگتے ہیں۔ (اگر موجود ہیں۔ کچھ اسٹاک میں ہیں، یہ تیزی سے بھیج دیا جائے گا۔)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● فائبر آپٹک کو اکثر پلگ اور ان پلگ کرنے کی سفارش نہیں کی جاتی ہے۔ آؤٹ پٹ کے آخر میں کنیکٹر. یہ دھول کے ساتھ آلودگی سے بچنے میں مدد کرتا ہے جو کر سکتے ہیں اندراج کے نقصان میں اضافہ کریں یا کنیکٹر کے آخری چہرے کو جلانے کا سبب بنیں۔
● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور کلید کا سوئچ بند کر رہے ہیں، پھر بجلی سے منسلک کریں. بند کرتے وقت، سب سے پہلے بند کریں کلیدی سوئچ؛ اسٹیٹس انڈیکیٹر لائٹ ختم ہونے کے بعد، پاور منقطع کریں۔ کرو جب روشنی کا منبع کام کر رہا ہو تو براہ راست بجلی کو منقطع نہ کریں۔
● اگر آؤٹ پٹ فائبر کو دوسرے فائبر سے جوڑنے کی ضرورت ہے، تو یہ ہے۔ فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ اسٹور خشک جگہ میں.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
