1030nm ASE براڈبینڈ لائٹ سورس

مندرجات کا جدول

1. کا تعارف 1030nm ASE براڈبینڈ لائٹ سورس

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5. پروڈکٹ کی تفصیلات

6. محفوظ آپریشن گائیڈ

7. آرڈرنگ کی معلومات

8. ڈیٹا شیٹ

9. اقتباس کی شرائط اور ادائیگی

10. لیڈ ٹائم

11. آپریشن نوٹس اور دیکھ بھال

12. کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

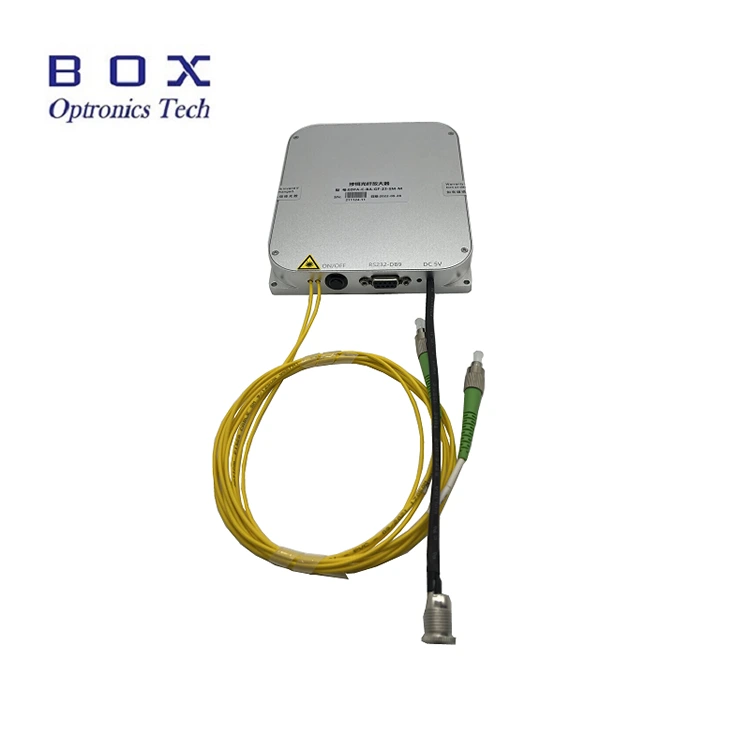

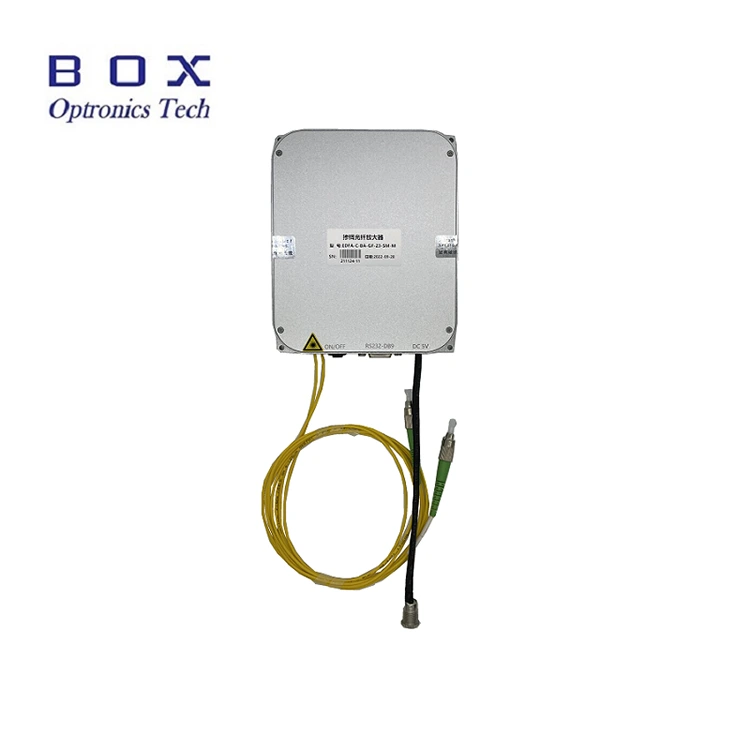

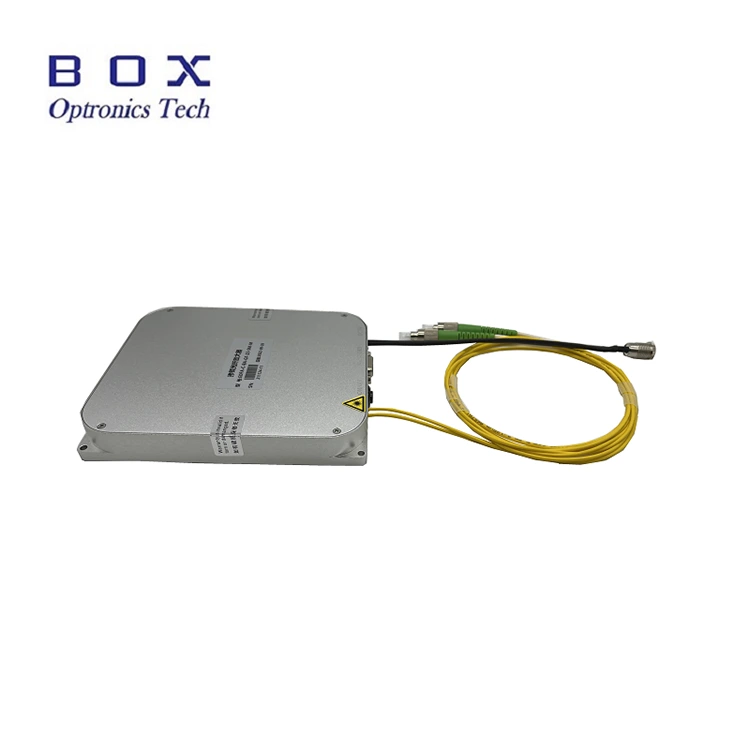

یہ ایک 1030nm ASE براڈبینڈ لائٹ ماخذ ہے جس پر مبنی ہے۔ ytterbium-doped فائبر اور سیمی کنڈکٹر پمپ لیزر، 1030nm سپیکٹرل کے ساتھ کوریج، 10/20/30/50/100/500/1000mW آؤٹ پٹ پاور، اور پولرائزیشن معدومیت کا تناسب 0.2 ڈی بی تک کم ہے۔ لوازمات کا مکمل سیٹ شامل ہے۔ صارف دستی فراہم کی. یہ فائبر آپٹک کے لیے موزوں ہے۔ ڈیوائس ٹیسٹنگ، ایف بی جی گریٹنگ پروڈکشن، میڈیکل امیجنگ وغیرہ۔

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● سپیکٹرل چپٹا پن

● آؤٹ پٹ پاور اختیاری اور سایڈست ہے؛

● طویل مدتی طول موج اور طاقت مستحکم؛

● DB9 آسانی سے انضمام کے لیے خواتین (RS232) مواصلات۔

پروڈکٹ ایپلی کیشنز

● فائبر احساس

● میڈیکل امیجنگ

● فائبر آپٹک ڈیوائس ٹیسٹنگ

پروڈکٹ تفصیلات

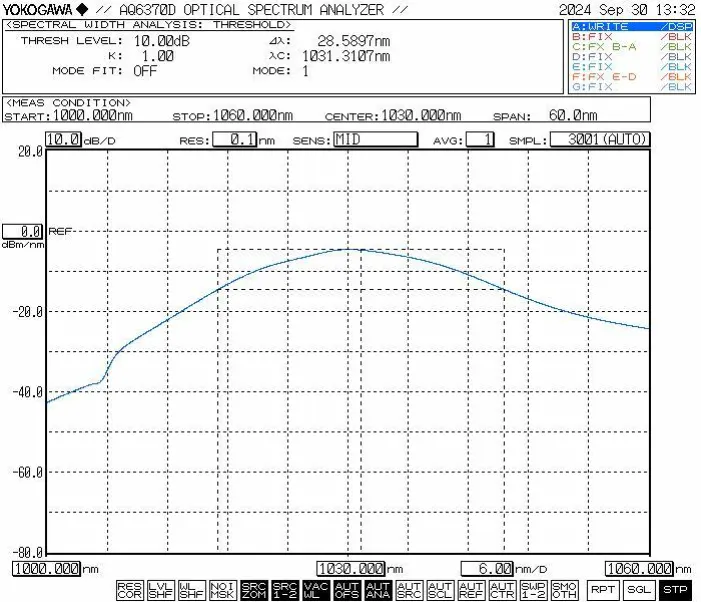

● عام سپیکٹرم

● معیاری لوازمات

1. آپریشن سٹیپس-1030nm ASE براڈبینڈ لائٹ سورس

Step1. پیک کھولنا اور اسمبلی: براہ مہربانی چیک کریں کہ آیا لوازمات مکمل ہیں۔

اسمبلی سے پہلے.

Step2. فائبر جمپر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی یا نقصان نہیں ہے۔

مرحلہ 3۔ پاور اڈاپٹر کو جوڑنا اور سیریل کیبل: لائٹ سورس ماڈیول اور پاور اڈاپٹر کو جوڑیں۔ جڑیں روشنی کا ذریعہ ماڈیول اور کمپیوٹر USB-RS232 سگنل کیبل کے ساتھ۔ (نوٹ: کمپیوٹر کو پہلے سیریل پورٹ ڈرائیور انسٹال کرنے کی ضرورت ہے۔ ڈرائیور ہو سکتا ہے۔ CD-ROM پر پایا جاتا ہے یا Box Optronics کمپنی سے حاصل کیا جاتا ہے۔)

Setp4.Use: روشنی کا منبع کھولیں۔ ایکٹیویشن سوئچ؛ لائٹ سورس آؤٹ پٹ انڈیکیٹر لائٹ آن ہے، اور موجود ہے۔ آپٹیکل پاور آؤٹ پٹ. اس وقت، کام کرنٹ اور آپٹیکل پاور ویلیو وہ پیرامیٹرز ہیں جو میزبان کمپیوٹر نے آخری شٹ ڈاؤن پر سیٹ کیے ہیں۔ وہ ہو سکتے ہیں۔ ترمیم شدہ اور میزبان کمپیوٹر سافٹ ویئر میں محفوظ کیا گیا (صرف ماڈل ورژن کے لیے سایڈست طاقت کے ساتھ)۔

مرحلہ 5۔استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور منقطع کریں۔ فائبر کنکشن.

آرڈر کرنا معلومات

مثال کے طور پر: ASE-1030-5HSM-B

(آرڈر کی معلومات: 1030nm ASE براڈبینڈ لائٹ سورس، 500mW آؤٹ پٹ پاور، SM Hi1060 فائبر کے ساتھ، بینچ ٹاپ پیکیج)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ

ڈیٹا شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10-15 کام کے دن لگتے ہیں۔ (اگر موجود ہیں۔ کچھ اسٹاک میں ہیں، یہ تیزی سے بھیج دیا جائے گا۔)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس اور دیکھ بھال

● فائبر آپٹک کنیکٹرز کو جوڑنے سے پہلے، خصوصی صفائی کنیکٹرز کے آخری چہروں کو اچھی طرح صاف کرنے کے لیے ٹولز کا استعمال کیا جانا چاہیے۔ مزید برآں، فائبر اینڈ فیس انسپکٹر کو احتیاط سے استعمال کیا جانا چاہیے۔ اس بات کو یقینی بنانے کے لیے سطحوں کا معائنہ کریں کہ وہ مکمل طور پر دھول سے پاک ہیں اور فائبر فلینج کے ذریعے جوڑنے سے پہلے آلودگیوں کو۔ صفائی کے دوران، معائنہ، اور فائبر آپٹک اختتامی چہروں کے کنکشن کو یقینی بنانا ضروری ہے۔ کہ روشنی کا منبع غیر فعال حالت میں ہے؛ کسی بھی حالت میں نہیں ہونا چاہئے یہ آپریشن روشنی کی ترسیل کے دوران انجام دیے جاتے ہیں۔ ایک بار استعمال ہوتا ہے۔ مکمل اور کنیکٹر دوسرے فائبر آپٹک سے منقطع ہو گیا ہے۔ کنیکٹرز، فائبر کنیکٹر کو حفاظتی ڈسٹ ٹوپی لگانا چاہیے۔

● براڈ بینڈ ASE لائٹ سورس ماڈل جس کی آؤٹ پٹ پاور 200 میگاواٹ ہے یا اعلی میں FC/APC کنیکٹر کے ساتھ ختم شدہ آؤٹ پٹ پگ ٹیل نمایاں ہو سکتا ہے۔ تاہم، اس کنیکٹر کا مقصد صرف صارف کی طرف سے شروع کردہ آؤٹ پٹ پاور کے لیے ہے۔ نگرانی (آپٹیکل پاور میٹر سے جڑ کر) یا کسی کے ساتھ انٹرفیس کرنے کے لیے لیزر آؤٹ پٹ کو خالی جگہ میں لے جانے کے لیے FC سے ختم شدہ فائبر کولیمیٹر۔ یہ سختی سے مشورہ دیا جاتا ہے کہ اسے براہ راست جوڑنے کے لیے فلینج اڈاپٹر استعمال نہ کریں۔ دوسرے صارف کی ملکیت والے ریشوں یا آلات کے pigtails کے ساتھ کنیکٹر؛ ایسا کرنا فائبر کنیکٹر اور دونوں کو نقصان پہنچانے کا ایک اہم خطرہ ہے۔ یمپلیفائر یونٹ خود. اگر دوسرے ریشوں کے ساتھ باہمی ربط کی ضرورت ہو تو یہ ہے۔ فیوژن splicing استعمال کرنے کی سفارش کی جاتی ہے؛ مزید برآں، یقینی بنائیں کہ کی اقسام جڑے ہوئے ریشے باہمی مطابقت رکھتے ہیں۔

● اسے کثرت سے داخل کرنے یا ہٹانے کے خلاف سختی سے مشورہ دیا جاتا ہے۔ آؤٹ پٹ پورٹ پر فائبر آپٹک کنیکٹر، دھول کو روکنے کے لیے آلودگی - جس سے اندراج کے نقصان میں اضافہ ہوسکتا ہے - یا جلنے کا سبب بن سکتا ہے۔ فائبر کنیکٹر کا آخری چہرہ۔

● شروع کرتے وقت، سب سے پہلے اس بات کو یقینی بنائیں کہ پاور سوئچ اور کلیدی سوئچ بند کر دیا گیا ہے، پھر بجلی کی فراہمی سے منسلک کریں. بند کرتے وقت، سب سے پہلے کلیدی سوئچ کو بند کریں، اور اس کے بعد ہی بجلی کی فراہمی منقطع کریں۔ آؤٹ پٹ اشارے کی روشنی بجھ گئی ہے۔ کبھی بھی براہ راست بجلی نہ منقطع کریں۔ روشنی کا منبع کام کرنے کے دوران سپلائی کریں۔

● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ یہ خشک جگہ میں ذخیرہ کیا جانا چاہئے.

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
