1. کا تعارف سی بینڈ ASE براڈبینڈ لائٹ سورس
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. آپریشن کے اقدامات
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

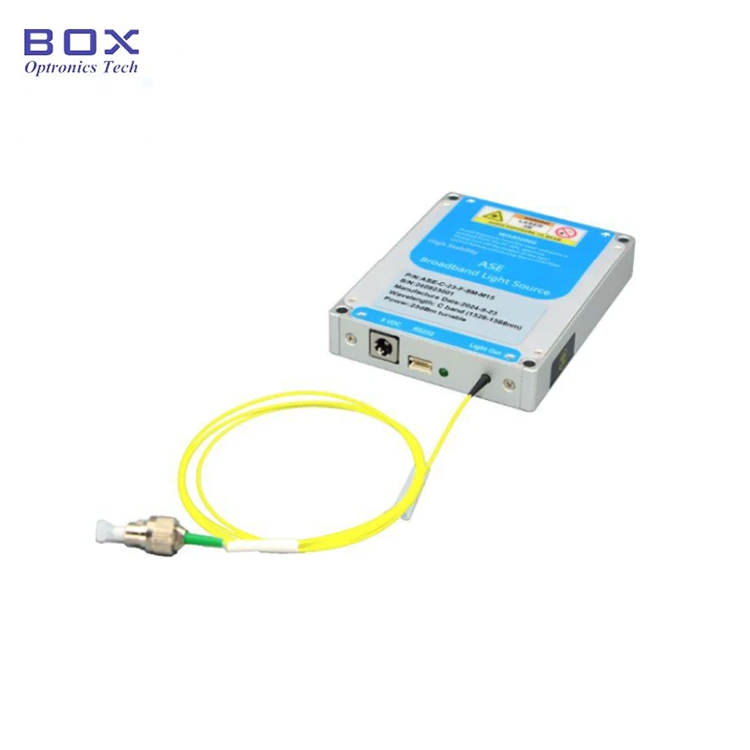

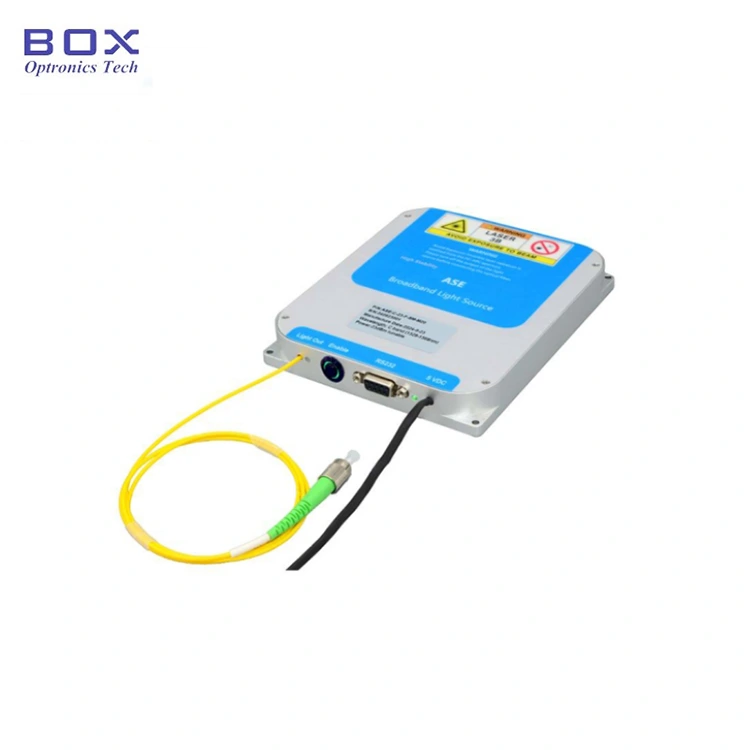

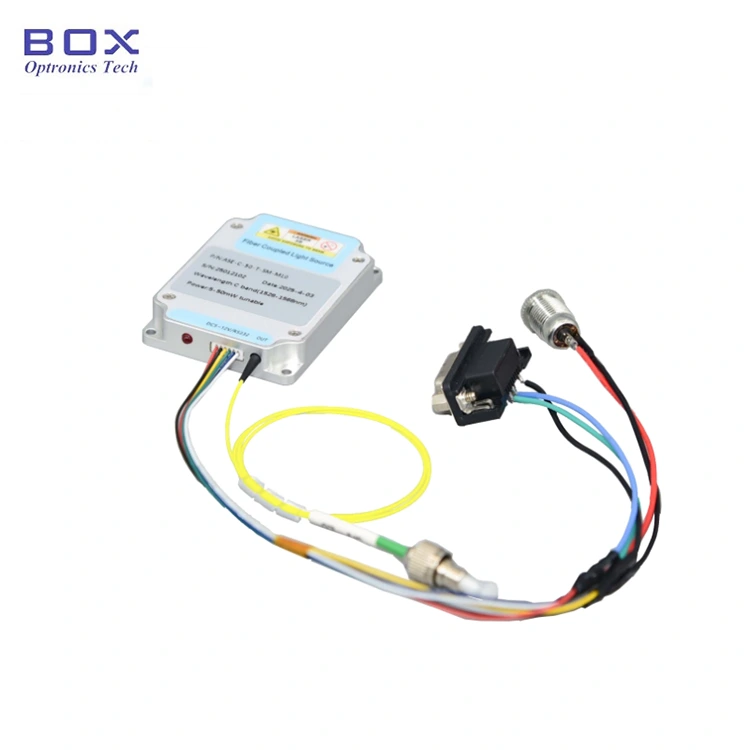

یہ ASE براڈ بینڈ لائٹ سورس ایک سے تعلق رکھتا ہے۔ غیر مربوط روشنی کا ذریعہ، جو کہ a کے ذریعے پیدا ہونے والا بے ساختہ اخراج ہے۔ سیمی کنڈکٹر لیزر پمپڈ ایربیم ڈوپڈ کوارٹج فائبر۔ سپیکٹرل چپٹا کرنا ٹیکنالوجی براڈ بینڈ فلیٹ سپیکٹرا حاصل کرتی ہے، اور طول موج سی بینڈ کا احاطہ کرتی ہے، اور سپیکٹرل فلیٹنس <2dB، جو SM Fiber یا PM فائبر کے ذریعے حاصل کیا گیا ہے۔ آؤٹ پٹ، کئی سطح کا پاور آپشن، فائبر آپٹک سینسنگ ایپلی کیشنز کے لیے موزوں ہے۔
|
آئٹم |
یونٹ |
اقدار |
نوٹس |
||||||
|
سپیکٹرل رینج |
nm |
1528~1569 |
|
||||||
|
آؤٹ پٹ پاور |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
پاور سپیکٹرل کثافت |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
پاور ریگولیشن رینج |
- |
10%~100% |
اختیاری |
||||||
|
سپیکٹرل چپٹا پن |
ڈی بی |
≤2 (10~200mW)؛ ≤3 (400~500mW) |
|
||||||
|
طیفی لہر |
ڈی بی |
≤0.1 |
|
||||||
|
آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
||||||
|
بجلی کی عدم استحکام |
ڈی بی |
≤±0.02 (15 منٹ)؛ |
≤±0.5%؛ ≤±1.2% |
||||||
|
پولرائزیشن کی حالت |
- |
بے ترتیب |
لکیری پولرائزیشن |
|
|||||
|
PER |
ڈی بی |
≤0.2 |
≥23 |
|
|||||
|
پگٹیل فائبر |
- |
SMF-28 |
پی ایم 1550 |
ایف سی/اے پی سی |
|||||
|
مواصلاتی انٹرفیس |
- |
ٹچ اسکرین / DB9 خواتین (RS232) |
بینچ ٹاپ |
||||||
|
DB9 Female (RS232) |
ماڈیول |
||||||||
|
بجلی کی فراہمی |
- |
AC 110~240V، <30W |
بینچ ٹاپ |
||||||
|
DC 5V، <15W |
ماڈیول |
||||||||
|
طول و عرض |
ملی میٹر |
260(W)×280(D)×120(H) |
بینچ ٹاپ |
||||||
|
150(W)×125(D)×20(H) |
ماڈیول |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
SM اختیاری |
||||||||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
||||||
|
آپریٹنگ نمی |
℃ |
0~70% |
|
||||||
● اعلی استحکام آؤٹ پٹ؛
● فلیٹ سپیکٹرم
● DB9 آسانی سے انضمام کے لیے خواتین (RS232) مواصلات۔
● فائبر آپٹک احساس
● میڈیکل امیجنگ
● ٹیلی کمیونیکیشن؛
● آپٹیکل ڈیوائس ٹیسٹنگ.

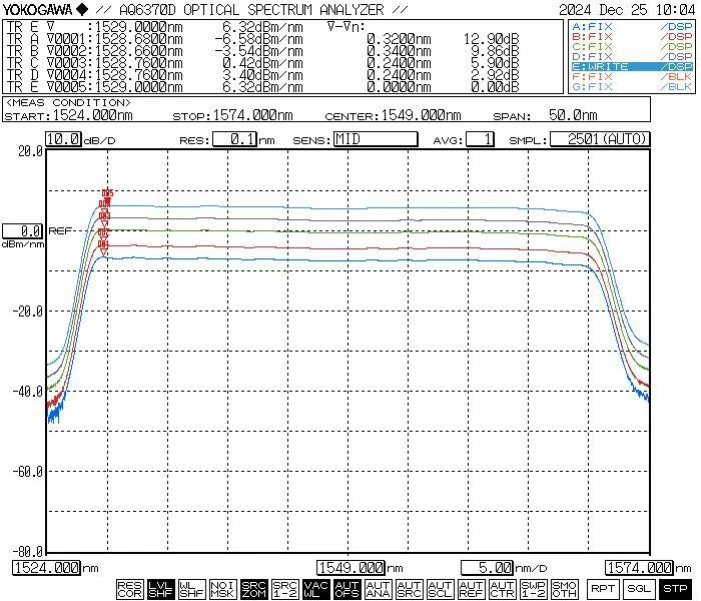

● عام طیف:
● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
ASE لائٹ سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
ڈیٹا کیبل |
1 |
|
3 |
پاور اڈاپٹر (اختیاری) |
1 |
|
4 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
|
5 |
آپریشن دستی |
1 |
مرحلہ 1. پیک کھولنا اور اسمبلی: براہ کرم چیک کریں کہ آیا اسمبلی سے پہلے لوازمات مکمل ہیں۔
مرحلہ 2۔ فائبر جمپر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی یا نقصان نہیں ہے۔

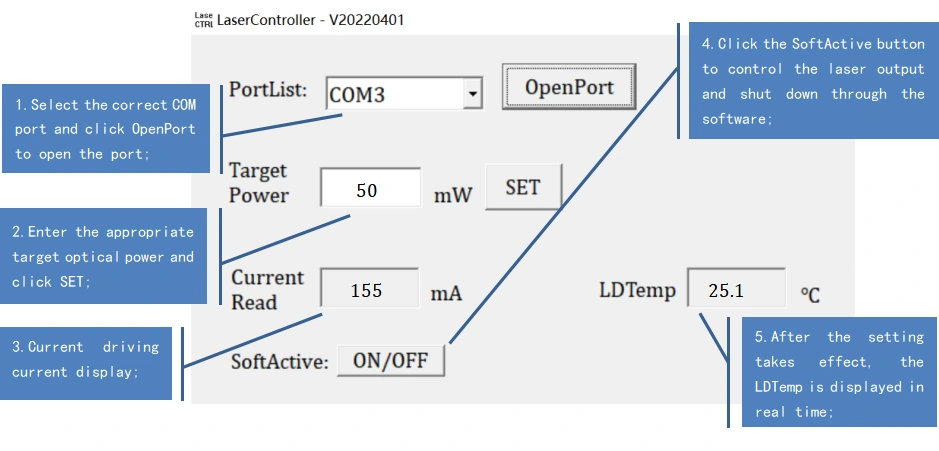

مرحلہ 3۔ پاور اڈاپٹر اور سیریل کیبل کو جوڑنا: لائٹ سورس ماڈیول اور پاور اڈاپٹر کو جوڑیں۔ مربوط کریں روشنی کا ذریعہ ماڈیول اور کمپیوٹر USB-RS232 سگنل کیبل کے ساتھ۔ (نوٹ: دی کمپیوٹر کو پہلے سیریل پورٹ ڈرائیور انسٹال کرنے کی ضرورت ہے۔ ڈرائیور مل سکتا ہے۔ CD-ROM پر یا Box Optronics کمپنی سے حاصل کردہ۔)
سیٹ پی 4۔ استعمال کریں: روشنی کا منبع کھولیں۔ ایکٹیویشن سوئچ؛ لائٹ سورس آؤٹ پٹ انڈیکیٹر لائٹ آن ہے، اور موجود ہے۔ آپٹیکل پاور آؤٹ پٹ. اس وقت، کام کرنٹ اور آپٹیکل پاور ویلیو وہ پیرامیٹرز ہیں جو میزبان کمپیوٹر نے آخری شٹ ڈاؤن پر سیٹ کیے ہیں۔ وہ ہو سکتے ہیں۔ ترمیم شدہ اور میزبان کمپیوٹر سافٹ ویئر میں محفوظ کیا گیا (صرف ماڈل ورژن کے لیے سایڈست طاقت کے ساتھ)۔
مرحلہ 5۔ استعمال کے بعد: بند پر کلک کریں۔ بٹن، پاور سپلائی بند کریں، اور فائبر کنکشن منقطع کریں۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
پاور سایڈست (اختیاری) |
طول و عرض |
|
اے ایس ای |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE روشنی کا ذریعہ |
سی: سی بینڈ |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 2H: 200mW 4H: 400mW 5H: 500mW |
SM:SMF-28 PM:PM1550 |
ٹی: کے ساتھ |
M15: ماڈیول M20: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: ASE-C-50-SM-T-M
(آرڈر کی معلومات: C-band ASE براڈبینڈ لائٹ سورس، 50mW آؤٹ پٹ پاور، ایس ایم فائبر کے ساتھ، پاور سایڈست، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10-15 کام کے دن لگتے ہیں۔ (اگر موجود ہیں۔ کچھ اسٹاک میں ہیں، یہ تیزی سے بھیج دیا جائے گا۔)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● فائبر آپٹک کو اکثر پلگ اور ان پلگ کرنے کی سفارش نہیں کی جاتی ہے۔ آؤٹ پٹ کے آخر میں کنیکٹر. یہ دھول کے ساتھ آلودگی سے بچنے میں مدد کرتا ہے جو کر سکتے ہیں اندراج کے نقصان میں اضافہ کریں یا کنیکٹر کے آخری چہرے کو جلانے کا سبب بنیں۔
● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور کلید کا سوئچ بند کر رہے ہیں، پھر بجلی سے منسلک کریں. بند کرتے وقت، سب سے پہلے بند کریں کلیدی سوئچ؛ اسٹیٹس انڈیکیٹر لائٹ ختم ہونے کے بعد، پاور منقطع کریں۔ کرو جب روشنی کا منبع کام کر رہا ہو تو براہ راست بجلی کو منقطع نہ کریں۔
● کم آؤٹ پٹ پاور کے ساتھ ASE براڈ بینڈ لائٹ سورس ماڈلز کے لیے 200 میگاواٹ سے زیادہ، آؤٹ پٹ فائبر کنیکٹر دوسرے سنگل موڈ سے منسلک کیا جا سکتا ہے فائبر ڈیوائسز ایک ہٹنے کے قابل اڈاپٹر (فائبر فلانج) کے ذریعے۔ تاہم، اگر آخر چہرہ فائبر کنیکٹر آلودہ ہے، یہ نقصان جلانے کے لئے انتہائی حساس ہے جب لیزر کو چالو کیا جاتا ہے- چاہے لیزر کی طاقت بہت کم ہو۔ لہذا، فائبر کنیکٹر کو جوڑنے سے پہلے، آپ کو خصوصی فائبر استعمال کرنا چاہیے۔ اختتامی چہرے کو اچھی طرح سے صاف کرنے کے لیے صفائی کے اوزار۔ اس کے علاوہ، فائبر کا استعمال کریں اختتامی چہرہ انسپکٹر احتیاط سے سطح کا معائنہ کرے، اس بات کو یقینی بنائے کہ یہ مکمل طور پر ہے فائبر کے ذریعے کنکشن بنانے سے پہلے دھول اور آلودگی سے پاک flange فائبر کنیکٹر کی صفائی، معائنہ اور کنکشن کے دوران، آپ کو یقینی بنانا چاہیے کہ روشنی کا منبع غیر فعال حالت میں ہے۔ نمبر کے تحت ان حالات میں یہ کارروائیاں اس وقت کی جانی چاہئیں جب روشنی کا منبع ہو۔ خارج کرنے والی روشنی. ایک بار جب استعمال مکمل ہو جائے اور کنیکٹر منقطع ہو جائے۔ دیگر فائبر اجزاء سے، آپ کو فوری طور پر فائبر کنیکٹر کو ڈھانپنا چاہیے۔ حفاظتی دھول کی ٹوپی کے ساتھ۔
● براڈ بینڈ ASE لائٹ سورس ماڈل جس کی آؤٹ پٹ پاور 200 میگاواٹ ہے یا اعلی میں FC/APC کنیکٹر کے ساتھ ختم شدہ آؤٹ پٹ پگ ٹیل نمایاں ہو سکتا ہے۔ تاہم، اس کنیکٹر کا مقصد صرف صارف کی طرف سے شروع کردہ آؤٹ پٹ پاور کے لیے ہے۔ نگرانی (آپٹیکل پاور میٹر سے جڑ کر) یا کسی کے ساتھ انٹرفیس کرنے کے لیے لیزر آؤٹ پٹ کو خالی جگہ میں لے جانے کے لیے FC سے ختم شدہ فائبر کولیمیٹر۔ یہ سختی سے مشورہ دیا جاتا ہے کہ اسے براہ راست جوڑنے کے لیے فلینج اڈاپٹر استعمال نہ کریں۔ دوسرے صارف کی ملکیت والے ریشوں یا آلات کے pigtails کے ساتھ کنیکٹر؛ ایسا کرنا فائبر کنیکٹر اور دونوں کو نقصان پہنچانے کا ایک اہم خطرہ ہے۔ یمپلیفائر یونٹ خود. اگر دوسرے ریشوں کے ساتھ باہمی ربط کی ضرورت ہو تو یہ ہے۔ فیوژن splicing استعمال کرنے کی سفارش کی جاتی ہے؛ مزید برآں، یقینی بنائیں کہ کی اقسام جڑے ہوئے ریشے باہمی مطابقت رکھتے ہیں۔
● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ اسٹور خشک جگہ میں.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
