1. کا تعارف سی بینڈ ASE براڈبینڈ لائٹ سورس مائیکرو ماڈیول
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. آپریشن کے اقدامات
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

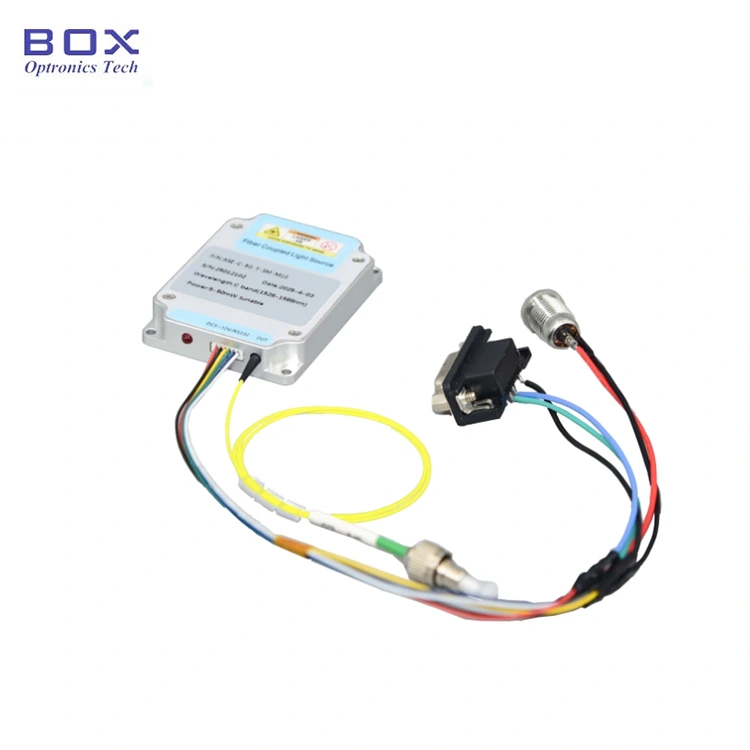

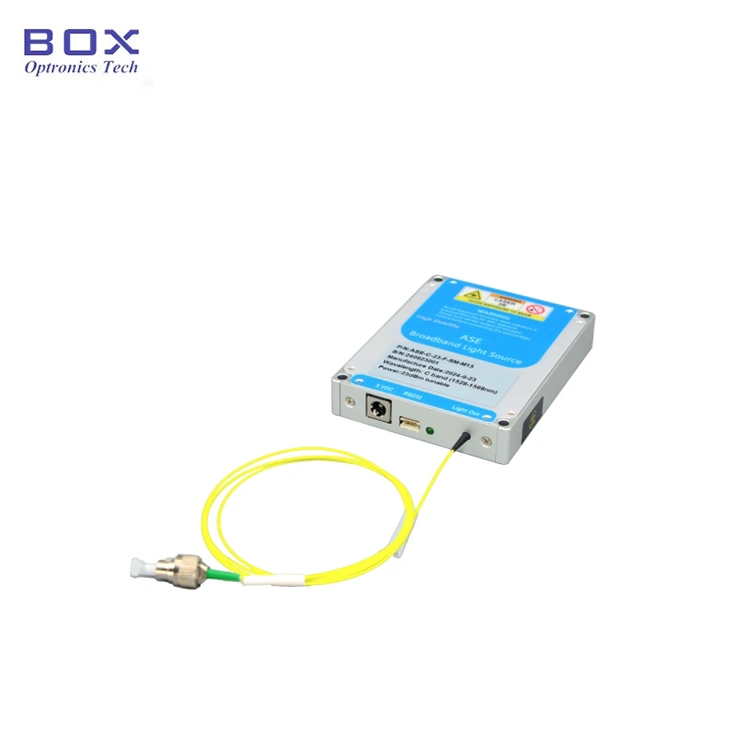

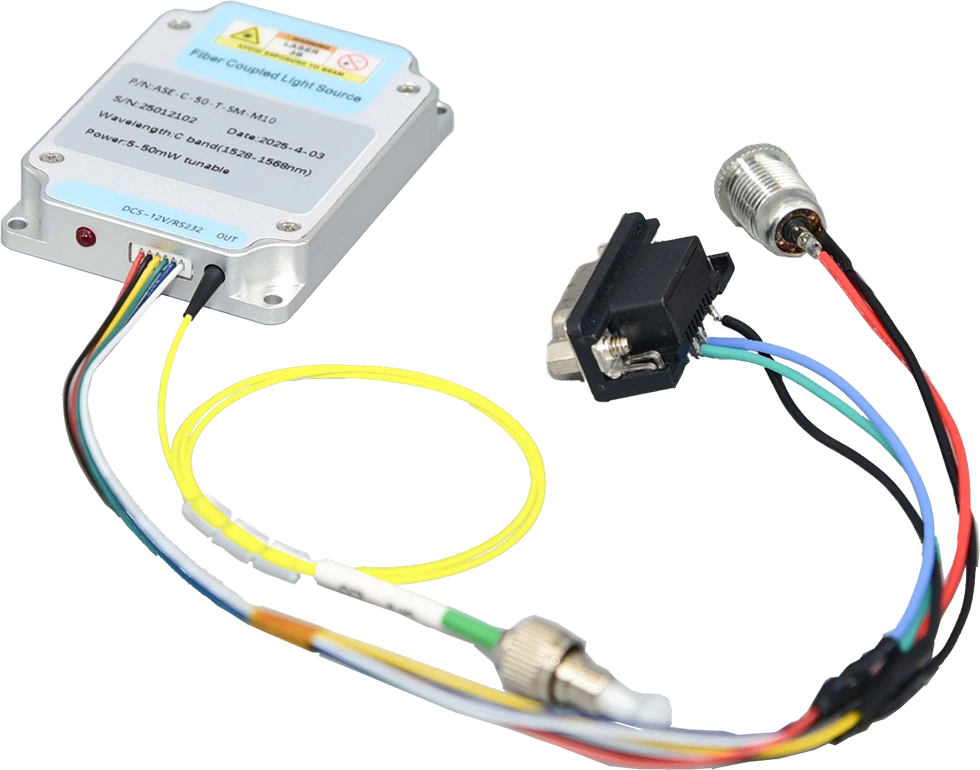

سی بینڈ ASE براڈبینڈ لائٹ سورس مائیکرو ماڈیول ہے۔ کمپیکٹ سائز، براڈ بینڈ سپیکٹرم، اور اعلی کی ضرورت والی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ آؤٹ پٹ استحکام. ایک انتہائی چھوٹے قدموں کے نشان کی خاصیت، یہ اس کے لیے مثالی ہے۔ بہترین آپٹیکل کارکردگی کو برقرار رکھتے ہوئے خلائی محدود نظام۔ دی ماڈیول RS232 یا TTL کنٹرول کو سپورٹ کرتا ہے، 10/20/50mW فکسڈ آؤٹ پٹ پاور کے ساتھ۔ مہربانی فرمائیں کنٹرول درجہ حرارت اور نمی کے ساتھ استعمال کریں، اچھی گرمی کی کھپت کو یقینی بنائیں، اور گریز کریں۔ آؤٹ پٹ اوورلوڈ
|
آئٹم |
یونٹ |
اقدار |
نوٹس |
||
|
سپیکٹرل رینج |
nm |
1528~1568 |
|
||
|
آؤٹ پٹ پاور |
mW |
10 |
20 |
50 |
غیر ایڈجسٹ |
|
پاور سپیکٹرل کثافت |
dBm/nm |
-6 |
-3 |
1 |
|
|
سپیکٹرل چپٹا پن |
ڈی بی |
≤2 |
|
||
|
آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
||
|
بجلی کی عدم استحکام |
ڈی بی |
≤±0.02 (15 منٹ)؛ ≤±0.05(8 گھنٹے) |
≤±0.5%؛ |
||
|
PER |
ڈی بی |
≤0.2 |
|
||
|
پگٹیل فائبر |
- |
SMF-28 |
ایف سی/اے پی سی |
||
|
کنٹرول موڈ |
- |
RS232 یا TTL |
|
||
|
مواصلاتی انٹرفیس |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
بجلی کی فراہمی |
- |
5VDC، <10W |
|
||
|
طول و عرض |
ملی میٹر |
50(W)×50(D)×15(H) |
|
||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
||
|
آپریٹنگ نمی |
℃ |
0~70% |
|
||
● الٹرا چھوٹے سائز 50*50*15mm؛
● اعلی استحکام 10/20/50mW آؤٹ پٹ پاور؛
● سپیکٹرل چپٹا پن ≤2dB؛
● آسان انضمام کے لئے RS232 / TTL کنٹرول کی حمایت کرتا ہے۔
1. پروڈکٹ ایپلی کیشنز-C-band ASE براڈ بینڈ لائٹ سورس مائیکرو ماڈیول
● آپٹیکل اجزاء کی جانچ؛
● آپٹیکل مواصلات R&D;
● فائبر آپٹک سینسنگ۔

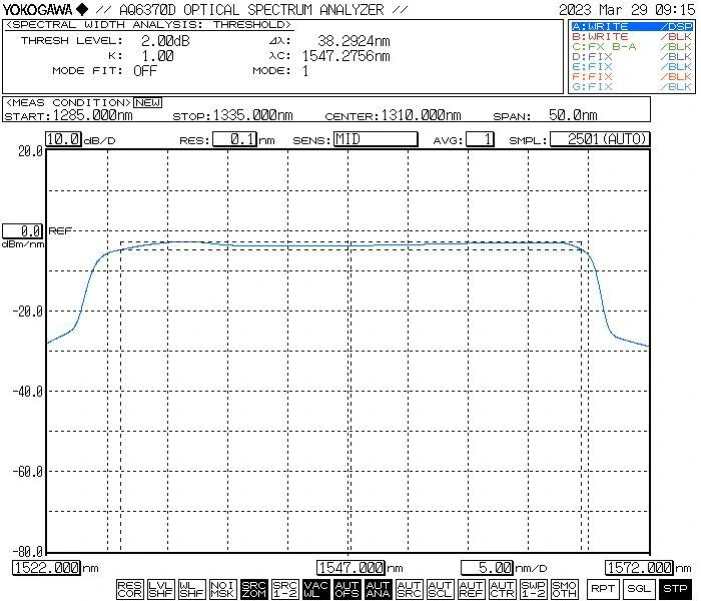

● عام سپیکٹرم

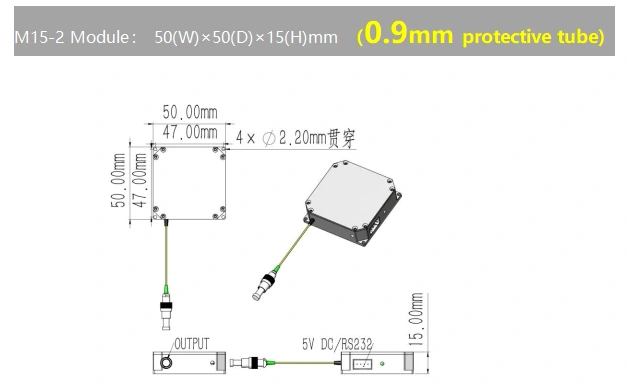

● طول و عرض (ملی میٹر): مائکرو ماڈیول
Step1.Unpacking
اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں.
Step2. پاور اور فائبر پیچ کو جوڑیں۔ ڈوری
بجلی کی فراہمی کو چالو کریں؛ لائٹ سورس آؤٹ پٹ پورٹ کو استعمال کرتے ہوئے مربوط کریں۔ ایک فائبر پیچ کی ہڈی.
مرحلہ 3. روشنی کے منبع کو چالو کریں۔
لائٹ سورس پاور سپلائی کو آن کریں۔ نوٹ: اس مرحلے پر، آپریٹنگ کرنٹ اور پاور میزبان کے مقرر کردہ پیرامیٹرز کے مساوی ہیں۔ حالیہ شٹ ڈاؤن کے دوران کمپیوٹر؛ اگر ایڈجسٹمنٹ کی ضرورت ہو تو، یہ سیٹنگز کو سافٹ ویئر کے ذریعے تبدیل کیا جا سکتا ہے۔ انتباہ: یہ سختی سے ممنوع ہے۔ فائبر آپٹک کنیکٹرز کو جوڑنے یا منقطع کرنے کے لیے جب روشنی کا منبع ہو۔ فعال
Setp4.شٹ ڈاؤن
استعمال کے بعد، بجلی کی ہڈی کو منقطع کریں۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
طول و عرض |
|
اے ایس ای |
-سی |
-XX |
-XX |
-ایم سی |
|
ASE روشنی کا ذریعہ |
ج: سی بینڈ |
10:10 میگاواٹ 20:20 میگاواٹ 50:50mW |
SM:SMF-28 |
ایم سی: ماڈیول |
مثال کے طور پر: ASE-C-20-SM-MC
(آرڈر کی معلومات: C-band ASE براڈبینڈ لائٹ سورس مائیکرو ماڈیول، 20mW آؤٹ پٹ پاور، ایس ایم فائبر کے ساتھ، مائیکرو ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● روکنے کے لیے فائبر کنیکٹرز کو بار بار پلگ کرنے/انپلگ کرنے سے گریز کریں۔ دھول کا جمع ہونا اور چہرے کو پہنچنے والا نقصان۔
● فائبر کنیکٹرز کو لنٹ فری وائپ کے ساتھ صاف کریں اور a سے معائنہ کریں۔ کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر۔ ریشوں کو ہمیشہ جوڑیں/منقطع کریں۔ بغیر کسی طاقت کے چہرے کے جلنے سے بچنے کے لیے۔ ڈسٹ کیپس کے ساتھ غیر استعمال شدہ کنیکٹر کیپ کریں۔
● سامان کو خشک، نمی سے پاک ماحول میں ذخیرہ کریں۔
2. کوالٹی اشورینس اور فروخت کے بعد سروس-سی بینڈ ASE براڈبینڈ لائٹ ماخذ مائیکرو ماڈیول
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
