1. کا تعارف 980nm ASE براڈبینڈ لائٹ سورس
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. آرڈرنگ کی معلومات
7. ڈیٹا شیٹ اور ٹیسٹ شیٹ
8. اقتباس کی شرائط اور ادائیگی
9. لیڈ ٹائم
10. آپریشن نوٹس اور دیکھ بھال
11. کوالٹی اشورینس اور فروخت کے بعد سروس
980nm ASE لائٹ سورس بے ساختہ پر مبنی ہے۔ نایاب زمینی آپٹیکل ریشوں کا اخراج، جس کی آپٹیکل طاقت اچھی اور کم ہوتی ہے۔ پولرائزیشن سپیکٹرل رینج 973 ~ 982nm ہے۔ آؤٹ پٹ پاور 10mW فکسڈ ہے۔ اس میں Hi1060 فائبر اور 35dB آئسولیشن کی خصوصیات ہیں۔ فائبر آپٹک کی جانچ کے لیے موزوں ہے۔ ڈیوائس کا نقصان، پولرائزیشن ڈگری، اور ایف بی جی گریٹنگ پروڈکشن۔
|
آئٹم |
یونٹ |
اقدار |
نوٹس |
|
سپیکٹرل رینج |
nm |
973~982 |
20dB رینج |
|
آؤٹ پٹ پاور |
mW |
10 |
ناقابل ایڈجسٹ |
|
پاور سپیکٹرل کثافت |
dBm/nm |
≥-20 |
|
|
آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
|
بجلی کی عدم استحکام |
ڈی بی |
≤±0.02 (15 منٹ)؛ ≤±0.05(8 گھنٹے) |
≤±0.5%؛ ≤±1.2% |
|
پولرائزیشن کی حالت |
- |
قدرتی پولرائزیشن |
|
|
PER |
ڈی بی |
≤0.2 |
|
|
پولرائزیشن کی ڈگری |
- |
≤2.5% |
|
|
پگٹیل فائبر |
- |
ہائے 1060 |
ایف سی/اے پی سی |
|
مواصلاتی انٹرفیس |
- |
ٹچ اسکرین / DB9 خواتین (RS232) |
بینچ ٹاپ |
|
بجلی کی فراہمی |
- |
AC 110~240V، <30W |
بینچ ٹاپ |
|
طول و عرض |
ملی میٹر |
255(W)×285(D)×115(H) |
بینچ ٹاپ |
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
آپریٹنگ نمی |
℃ |
0~70% |
|
● چوڑا سپیکٹرل رینج؛
● اعلی استحکام؛
● کم پولرائزیشن ڈگری؛
● رنگین LCD ٹچ اسکرین کنٹرول۔
● فائبر لیزر
● آپٹیکل grating ٹیسٹنگ؛
● فائبر آپٹک ڈیوائس ٹیسٹنگ

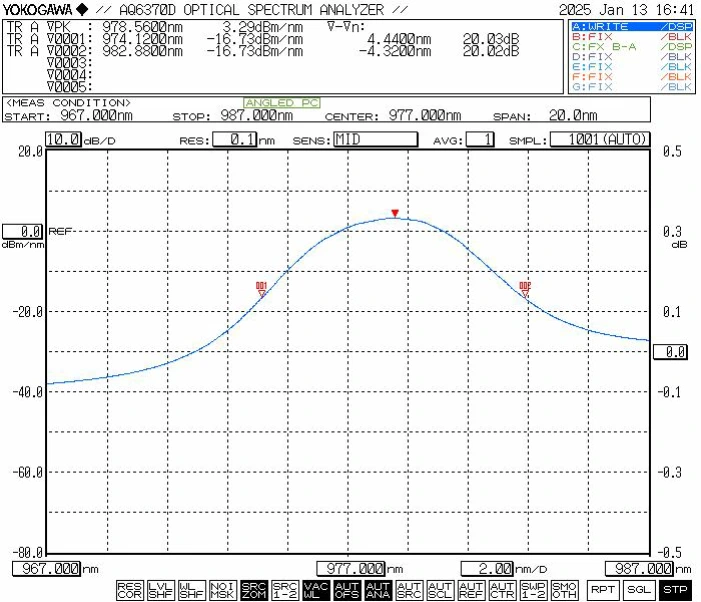

● عام سپیکٹرل وکر
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
طول و عرض |
|
اے ایس ای |
-XXX |
-XX |
ایکس ایکس |
-X |
|
ASE روشنی کا ذریعہ |
980: 980nm |
10: 10mW |
ایس ایم: ہائے 1060 |
بی: بینچ ٹاپ |
مثال کے طور پر: ASE-980-10-SM-B
(آرڈر کی معلومات: 980nm ASE براڈبینڈ لائٹ سورس، 10mW آؤٹ پٹ پاور، SM Hi1060 فائبر کے ساتھ، بینچ ٹاپ پیکیج)۔
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10-15 کام کے دن لگتے ہیں۔ (اگر موجود ہیں۔ کچھ اسٹاک میں ہیں، یہ تیزی سے بھیج دیا جائے گا۔)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● آؤٹ پٹ کو بار بار ڈالنے اور ان پلگ کرنے کی سفارش نہیں کی جاتی ہے۔ فائبر کنیکٹر دھول کی آلودگی سے بچنے کے لیے، جس کی وجہ سے اضافہ ہو سکتا ہے۔ فائبر کنیکٹر کے سرے کے چہرے کا اندراج کا نقصان یا جلنا۔
● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور کلید کا سوئچ بند کر دیا گیا ہے، اور پھر بجلی کی فراہمی سے منسلک کریں. بند کرتے وقت، پہلے کلیدی سوئچ کو بند کریں، اور پھر آؤٹ پٹ کے بعد بجلی کی فراہمی منقطع کریں۔ اشارے کی روشنی نکل جاتی ہے۔ بجلی کی فراہمی کو براہ راست منقطع نہ کریں جب روشنی کا ذریعہ کام کر رہا ہے.
● براہ کرم نمی پروف، ڈسٹ پروف، اور پر توجہ دیں۔ مخالف سنکنرن خصوصیات، اور اسے خشک جگہ میں ذخیرہ کریں.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
