1. کا تعارف سی بینڈ لو فلیٹنس ASE براڈبینڈ لائٹ سورس
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. آپریشن کے اقدامات
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس
یہ ایک غیر مربوط سی بینڈ لو فلیٹنس ASE ہے۔ براڈ بینڈ لائٹ ماخذ، جو کہ ایک سے پیدا ہونے والا بے ساختہ اخراج ہے۔ 1526~1566nm سپیکٹرل کے ساتھ ایک ایربیم ڈوپڈ کوارٹج فائبر میں سیمی کنڈکٹر لیزر کوریج اور 10/20/30/50mW آؤٹ پٹ پاور۔ لوازمات کا مکمل سیٹ شامل ہے۔ صارف دستی فراہم کی. یہ فائبر آپٹک کے لیے موزوں ہے۔ ڈیوائس ٹیسٹنگ، FBG grating پیداوار، طبی امیجنگ، وغیرہ براہ مہربانی لے لو نمی، دھول، اور سنکنرن کے خلاف احتیاطی تدابیر؛ اسے خشک میں ذخیرہ کیا جانا چاہئے جگہ
|
آئٹم |
یونٹ |
اقدار |
نوٹس |
|||
|
سپیکٹرل رینج |
nm |
1526~1566 |
±1nm |
|||
|
آؤٹ پٹ پاور |
mW |
10 |
20 |
30 |
50 |
غیر سایڈست |
|
پاور سپیکٹرل کثافت |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
سپیکٹرل چپٹا پن |
ڈی بی |
≤7 |
|
|||
|
طیفی لہر |
ڈی بی |
≤0.1 |
|
|||
|
آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
|||
|
بجلی کی عدم استحکام |
ڈی بی |
≤±0.02 (15 منٹ)؛ |
≤±0.5%؛ |
|||
|
پولرائزیشن کی حالت |
- |
مکمل طور پر غیر پولرائزڈ |
|
|||
|
PER |
ڈی بی |
≤0.2 |
|
|||
|
پگٹیل فائبر |
- |
SMF-28 |
ایف سی/اے پی سی |
|||
|
مواصلاتی انٹرفیس |
- |
DB9 Female (RS232) |
ماڈیول |
|||
|
بجلی کی فراہمی |
- |
DC 5V، <15W |
ماڈیول |
|||
|

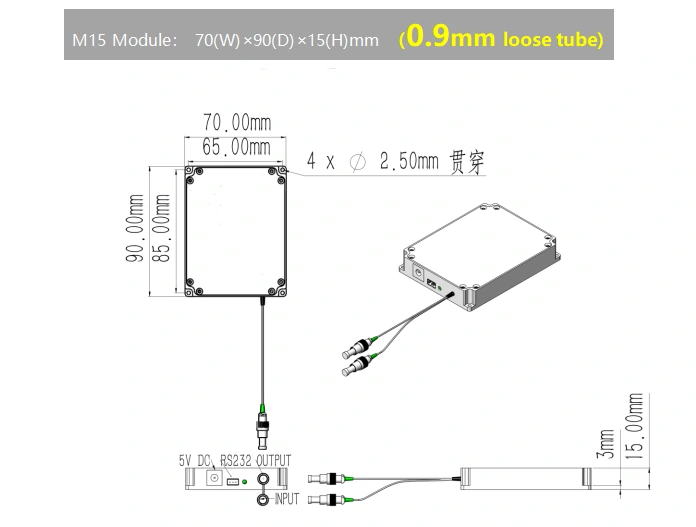

طول و عرض |
ملی میٹر |
10~30mW: 40(W)×60(D)×10(H) |
ماڈیول |
|||
|
10~50mW: 70(W)×90(D)×15(H) |
||||||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|||
|
آپریٹنگ نمی |
℃ |
0~70% |
|
|||
● کوز موثر؛
● وسیع سپیکٹرم؛
● اعلی استحکام آؤٹ پٹ پاور۔
● آپٹیکل فائبر سینسنگ؛
● میڈیکل امیجنگ
● فائبر آپٹک ڈیوائس ٹیسٹنگ۔

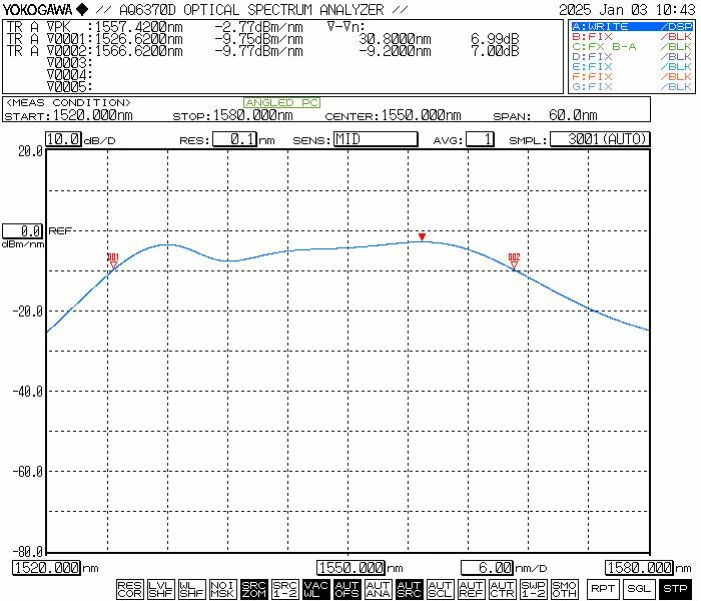

● عام سپیکٹرم

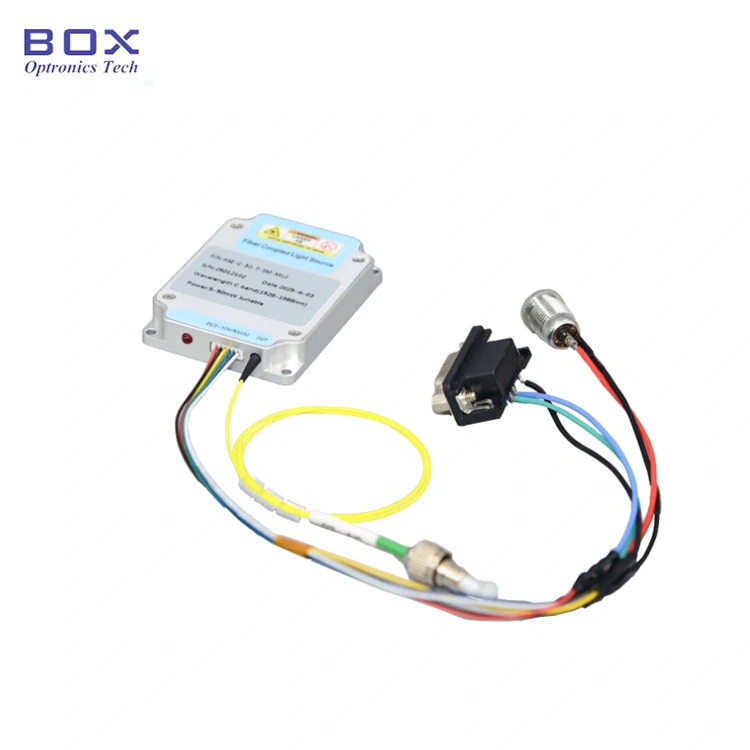

● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
ASE لائٹ سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS232 DB9 سگنل کیبل |
1 |
|
3 |
DB9- 3PIN 232 سگنل کیبل |
1 |
|
4 |
پاور اڈاپٹر (اختیاری) |
1 |
|
5 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
|
6 |
آپریشن دستی |
1 |

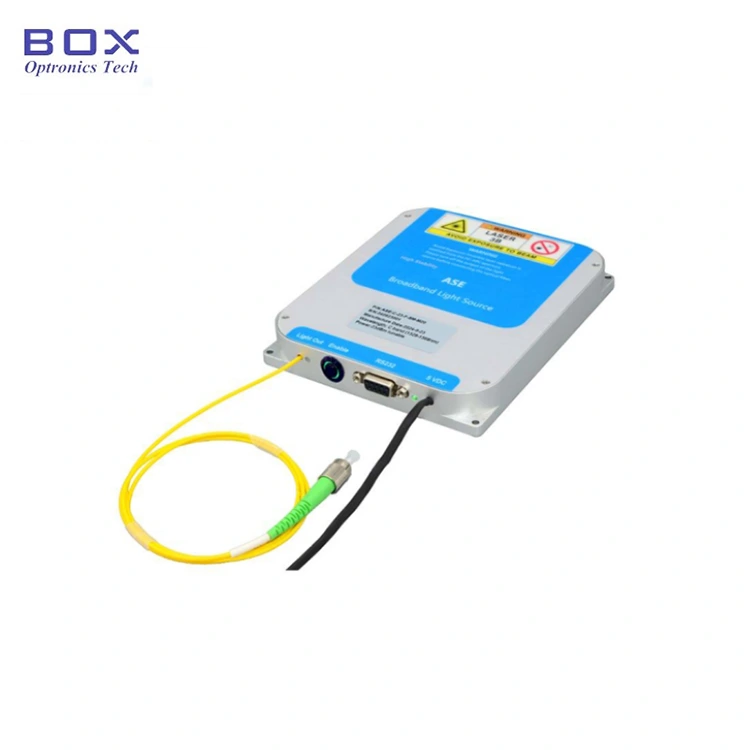

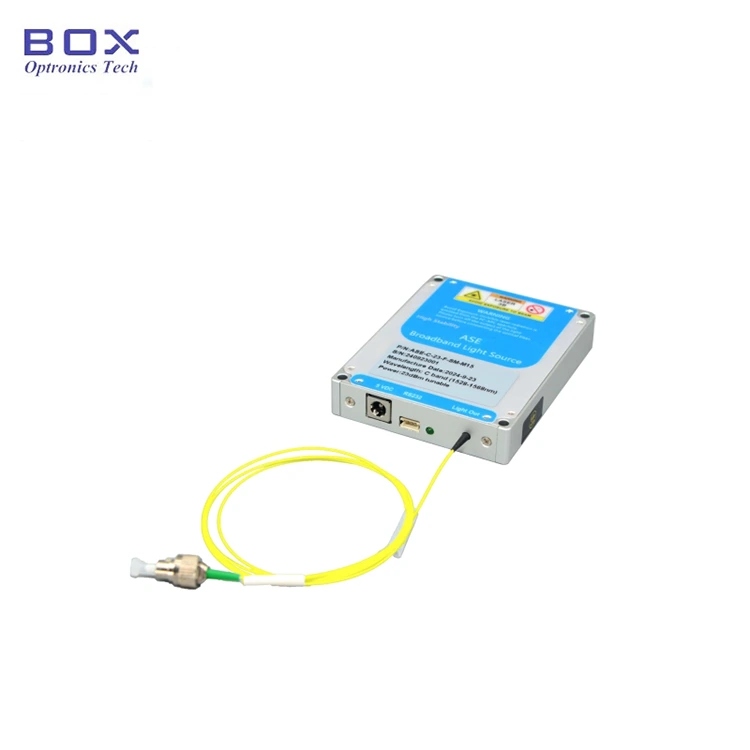

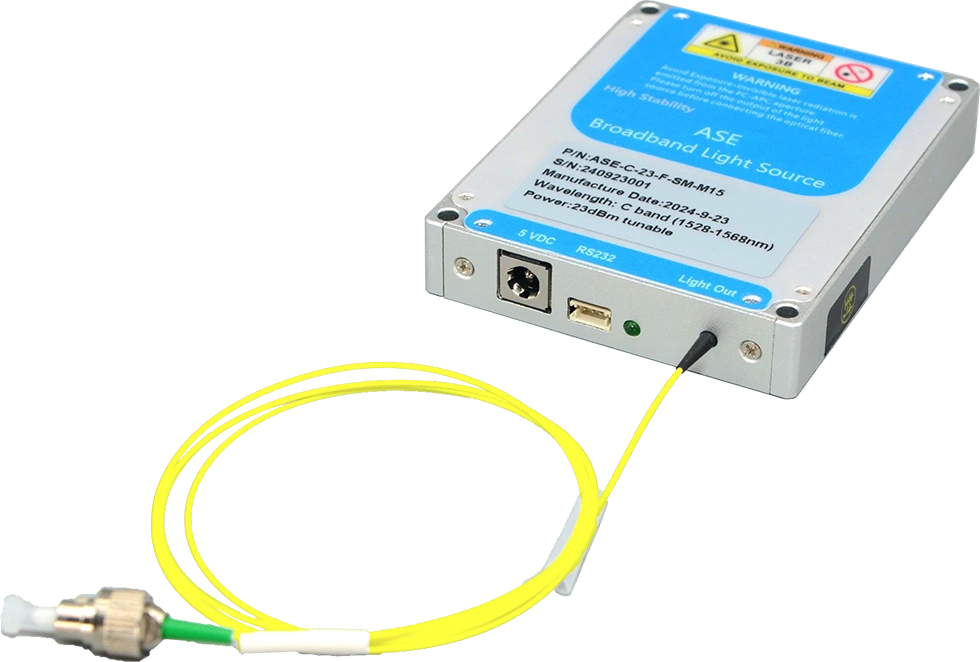

مرحلہ 1۔ ظاہری شکل: بائیں سے دائیں طاقت پورٹ، ZH2.54 (3 پن) سیریل کمیونیکیشن انٹرفیس، پاور انڈیکیٹر ایل ای ڈی، اور آپٹیکل آؤٹ پٹ کے لیے سنگل موڈ فائبر پورٹ۔

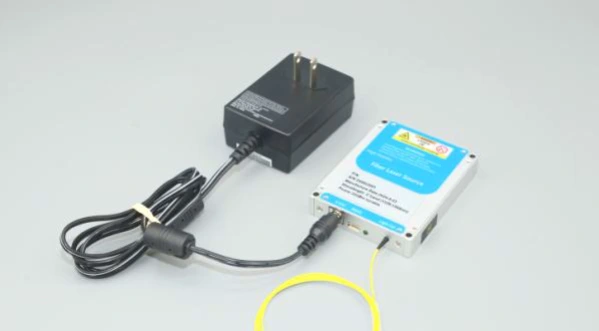

Step2. پاور سپلائی: پہلے سے طے شدہ پاور ان پٹ پورٹ ڈی سی 5.5×2.1 ملی میٹر ہے۔ انٹرفیس ایک مماثل DC 5V پاور اڈاپٹر اس وقت یونٹ کے ساتھ شامل ہے۔ شپمنٹ کی. پاور اڈاپٹر کو روشنی کے منبع سے جوڑنے کا طریقہ ماڈیول کو ساتھ والی تصویر میں دکھایا گیا ہے۔ براہ کرم یقینی بنائیں کہ آپ استعمال کرتے ہیں۔ صرف اصل، بنڈل پاور اڈاپٹر۔ غیر مطابقت پذیر طاقت کا استعمال اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتا ہے۔ متبادل کے طور پر، ایک ورژن U-shaped ٹرمینل کنیکٹر کے ساتھ پاور کیبل کی خصوصیت دستیاب ہے۔ سوئچنگ پاور سپلائی سے کنکشن کی سہولت؛ تاہم، یہ اختیار ہونا ضروری ہے خریداری کے وقت خاص طور پر درخواست کی جاتی ہے۔
Step3. Fiber Patch Cords کو جوڑنا: فائبر کنیکٹر سے ڈسٹ ٹوپی ہٹائیں اور فائبر کے آخری چہرے کا معائنہ کریں۔ اسے دوسرے سے جوڑنے سے پہلے یقینی بنائیں کہ یہ آلودگی یا نقصان سے پاک ہے۔ فائبر آپٹک اجزاء یا ٹیسٹ کا سامان۔ ہائی پاور روشنی کے ذرائع کے لئے، یہ ہے کنکشن کے لیے فیوژن splicing استعمال کرنے کی سفارش کی جاتی ہے۔
Setp4. روشنی کے منبع کو جوڑنا میزبان پی سی میں ماڈیول: اصل USB-to-RS232 سیریل ڈیٹا کیبل استعمال کریں۔ ماڈیول کو کمپیوٹر سے مربوط کرنے کے لیے لائٹ سورس ماڈیول کے ساتھ شامل ہے۔ کمپیوٹر کو ایک سرشار سیریل پورٹ ڈرائیور کی پہلے انسٹالیشن کی ضرورت ہوتی ہے۔ USB-to-RS232 کیبل کو صحیح طریقے سے پہچاننا؛ دوسری صورت میں، میزبان سافٹ ویئر کرے گا صحیح کنکشن قائم کرنے یا روشنی کے ساتھ بات چیت کرنے سے قاصر ہوں۔ ماخذ ماڈیول. ضروری ڈرائیور حاصل کرنے کے لیے براہ کرم باکس آپٹرونکس سے رابطہ کریں۔

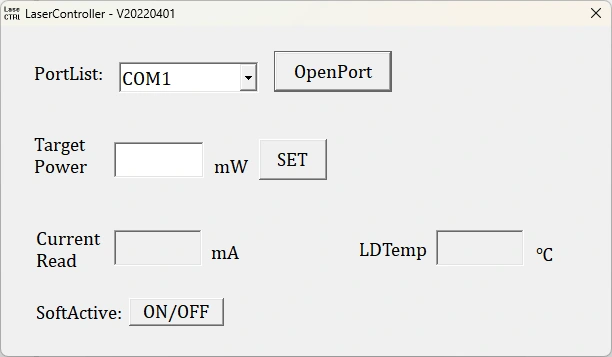

Step5.Software: ASE لائٹ سورس ماڈیول پروڈکٹس کے لیے ایڈجسٹ پاور کے ساتھ، آپٹیکل آؤٹ پٹ پاور کو میزبان سافٹ ویئر کے ذریعے ریگولیٹ کیا جا سکتا ہے۔ مقررہ طاقت کے لیے ماڈل، طاقت کی سطح کو ایڈجسٹ نہیں کیا جا سکتا.
|
نام |
طول موج |
چپٹا پن |
آؤٹ پٹ پاور |
فائبر کی قسم |
طول و عرض |
|
اے ایس ای |
C |
-F7 |
-XX |
ایکس ایکس |
-X |
|
ASE روشنی کا ذریعہ |
سی: سی بینڈ |
F7:≤7dB |
10:10 میگاواٹ 20:20 میگاواٹ 30:30mW 50:50mW |
SM:SMF-28e |
M: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: ASE-C-F7-20-SM-M
(آرڈر کی معلومات: سی بینڈ لو فلیٹنس ASE براڈبینڈ لائٹ سورس، سپیکٹرل فلیٹنس≤7dB، 20mW آؤٹ پٹ پاور، ایس ایم فائبر کے ساتھ، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● چہرے کے صاف حالات میں، سنگل موڈ ریشے (جیسے Hi-1060, PM980, G652D، یا PM1550) میں نظریاتی طاقت رواداری ہے تقریباً 200 میگاواٹ مسلسل روشنی۔ اس کے نتیجے میں، روشنی کے ذرائع اور 200 میگاواٹ سے نیچے آؤٹ پٹ پاور لیول والے ایمپلیفائر، آؤٹ پٹ فائبر کنیکٹر معیاری اڈاپٹر کا استعمال کرتے ہوئے دوسرے سنگل موڈ فائبر آلات کے ساتھ جوڑا جا سکتا ہے۔ (فائبر فلانگس)۔ تاہم، اگر فائبر کنیکٹر اختتامی چہرہ آلودہ ہے، یہ لیزر کے چالو ہونے کے وقت جلانے کے لیے انتہائی حساس ہے- چاہے لیزر کی طاقت بہت کم ہے. لہذا، کسی بھی فائبر کنکشن بنانے سے پہلے، کنیکٹر کے اختتامی چہرے کو خصوصی فائبر کی صفائی کا استعمال کرتے ہوئے اچھی طرح سے صاف کیا جانا چاہیے۔ اوزار مزید برآں، فائبر اینڈ فیس انسپکٹر کو احتیاط سے استعمال کیا جانا چاہیے۔ اس بات کو یقینی بنانے کے لیے سطح کا معائنہ کریں کہ یہ مکمل طور پر دھول اور آلودگی سے پاک ہے۔ فائبر فلینج کے ذریعے کنکشن کے ساتھ آگے بڑھنے سے پہلے۔
● جب آپ فائبر آپٹک کنیکٹرز کی صفائی کرتے، معائنہ کرتے یا جوڑتے ہیں۔ اس بات کو یقینی بنانا چاہیے کہ روشنی کا منبع روشنی خارج نہیں کر رہا ہے۔ کسی بھی حالت میں نہیں روشنی کے فعال ہونے کے دوران آپریشن کیے جائیں۔ استعمال کے مکمل ہونے پر اور دوسرے فائبر آپٹک کنیکٹرز سے منقطع ہونے کے بعد، کنیکٹر لازمی ہے۔ دھول کی ٹوپی کے ساتھ نصب کیا جائے.
● اگر آؤٹ پٹ فائبر کو دوسرے فائبر سے جوڑنے کی ضرورت ہے، تو یہ ہے۔ فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
● فائبر آپٹک کو کثرت سے ڈالنے یا ہٹانے کی سفارش نہیں کی جاتی ہے۔ آؤٹ پٹ کے آخر میں کنیکٹر، دھول کی آلودگی کو روکنے کے لیے اضافے کے اندراج کے نقصان کا سبب بنتا ہے — یا فائبر کنیکٹر کے اختتامی چہروں کو نقصان پہنچاتا ہے۔
● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ اسٹور خشک جگہ میں.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
