ہائی پاور 1653.7nm 40mW DFB بٹر فلائی لیزر

مندرجات کا جدول

1۔ کا تعارف ہائی پاور 1653.7nm 40mW DFB بٹر فلائی لیزر

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

ہائی پاور 1653.7nm 40mW DFB بٹر فلائی لیزر استعمال کرتا ہے ایک اعلی کارکردگی MQW DFB چپ جس کی مرکز طول موج 1653.7nm ہے، a +/-1nm کی طول موج رواداری، اور سائیڈ موڈ ریجیکشن ریشو (SMSR) >35dB۔ اس میں کم تھریشولڈ وولٹیج، کم بجلی کی کھپت، اور زیادہ خصوصیات ہیں۔ وشوسنییتا تھرمسٹر، تھرمو الیکٹرک کولر (TEC)، اور نگرانی ڈایڈڈ، یہ طویل مدتی مستحکم آپریشن کی حمایت کرتا ہے اور وسیع پیمانے پر استعمال کیا جاتا ہے گیس کا پتہ لگانے کے نظام، غیر فعال ڈیوائس ٹیسٹنگ، اور فائبر آپٹک سینسنگ۔ مناسب آپریشن کے دوران وائرنگ، درجہ حرارت اور موجودہ کنٹرول کی ضرورت ہوتی ہے۔ فائبر موڑنے اور نقصان کو روکنے کے.

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● صنعت کا معیار 14 پن تتلی پیکج؛

● بلٹ ان TEC اور مانیٹر PD؛

● اعلی استحکام 40mW آپٹیکل آؤٹ پٹ؛

● اعلی کارکردگی، ملٹی کوانٹم ویل (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزر۔

پروڈکٹ ایپلی کیشنز

● ٹیون ایبل ڈایڈڈ لیزر جذب سپیکٹروسکوپی TDLAS؛ 

● CH4 نگرانی؛

● کے لیے روشنی کا ذریعہ ماحولیاتی نگرانی اور گیس تجزیہ کار

پروڈکٹ تفصیلات

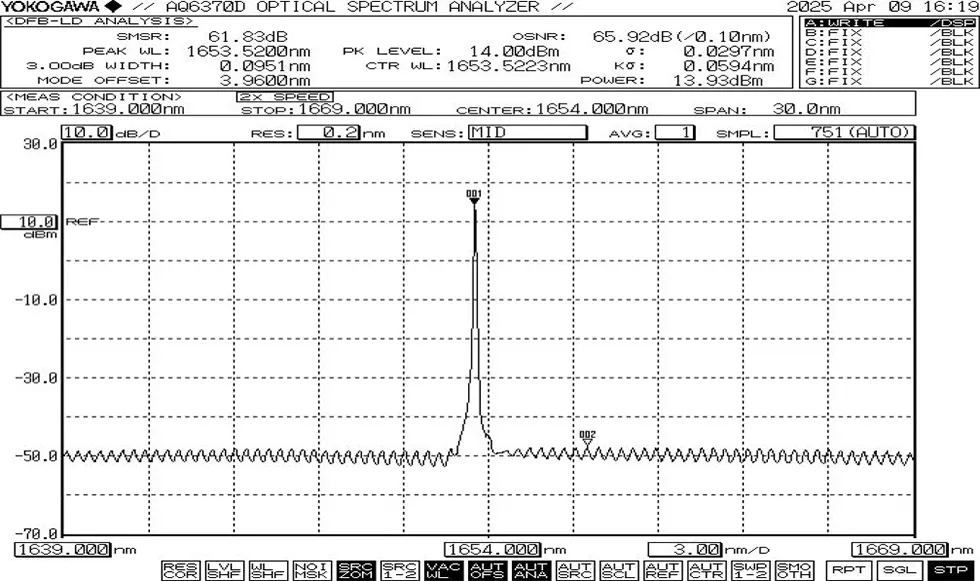

● عام سپیکٹرم: 1653.7nm، +/-1nm WL رواداری۔

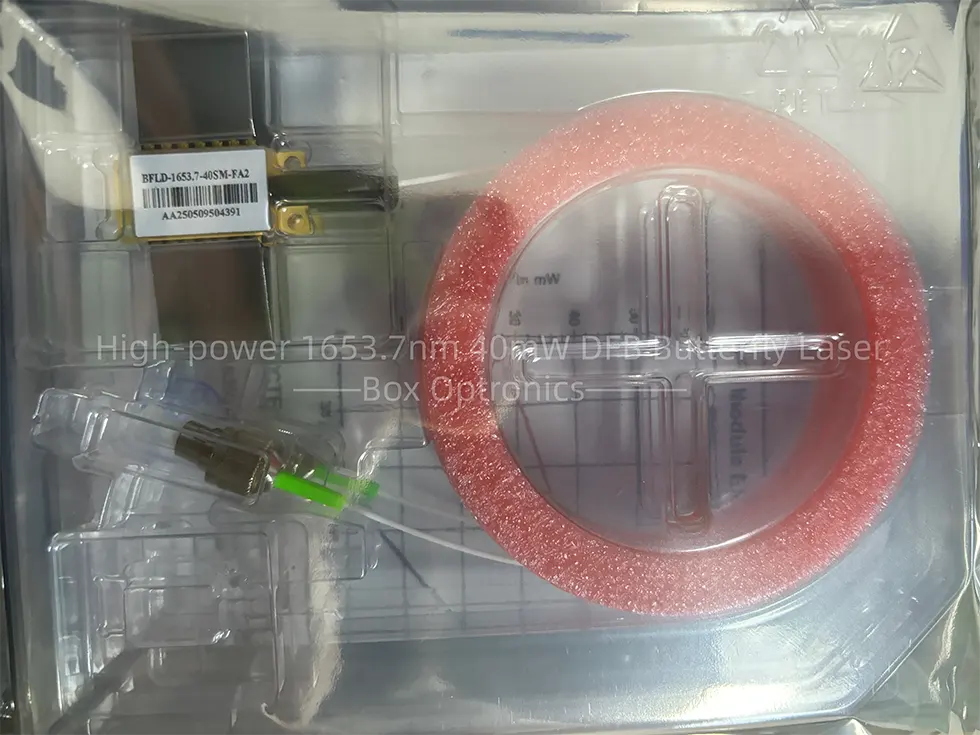

● پیکنگ کی مثال

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-1653-40SM-FA

(آرڈر کی معلومات: ہائی پاور 1653.7nm 40mW DFB بٹر فلائی لیزر، SM فائبر کے ساتھ، FC/APC کنیکٹر، type1 پن آؤٹ)۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس اور ادائیگی کی شرائط

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

● ڈیوائس کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے چھوٹے انکریمنٹ میں پاور لگائیں۔ اوورلوڈ ہو رہا ہے.

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
