1580nm DFB SM PM لیزر ڈایڈڈ

مندرجات کا جدول

1. 1580nm DFB SM PM لیزر ڈائیوڈ کا تعارف

2. تکنیکی تفصیلات

3. پروڈکٹ کی خصوصیات

4. عام ایپلی کیشنز

5. پروڈکٹ کی تفصیلات

6. آرڈرنگ کی معلومات

7. ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. قیمت اور ادائیگی کی شرائط

9. لیڈ ٹائم

10. آپریشن نوٹس

11. معیار کی یقین دہانی اور بعد از فروخت سروس

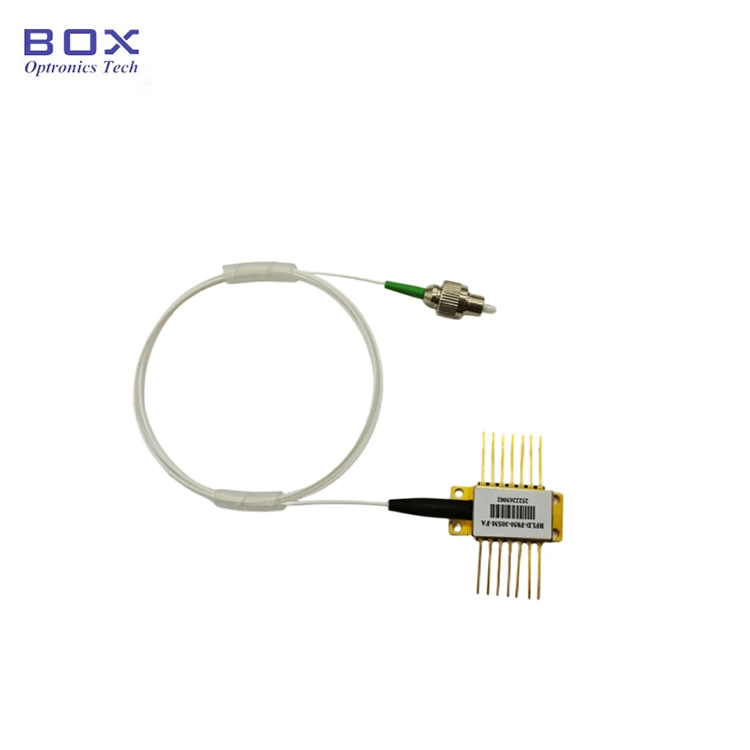

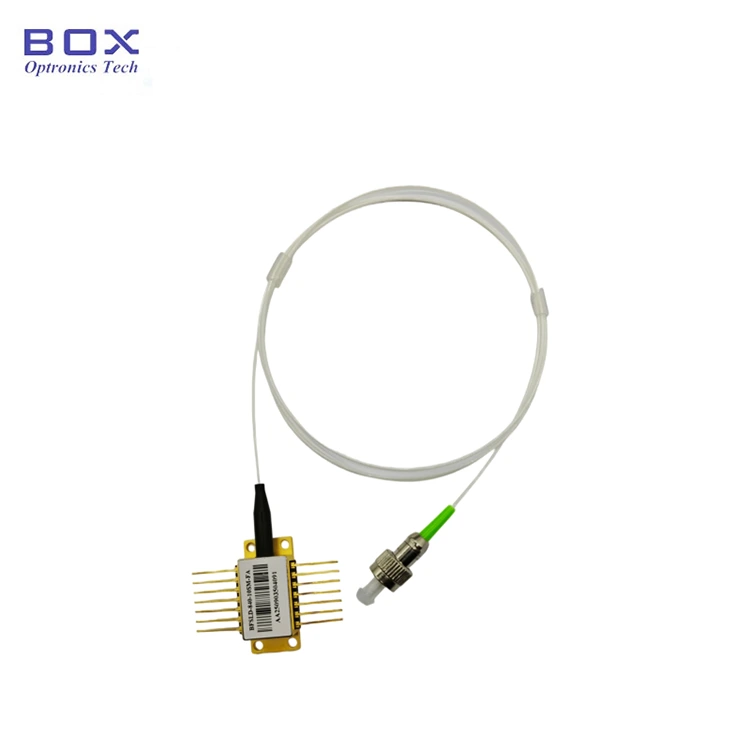

پروڈکٹ کا تعارف-1580nm DFB SM PM Laser Diode

1580nm DFB SM PM Laser Diode میں 1580nm سینٹر طول موج (±1nm رواداری) اور ایک عام 40dB سائیڈ موڈ سپریشن ریشو کے ساتھ ایک پریمیم MQW DFB چپ ہے۔ کم تھریشولڈ کرنٹ، کم بجلی کی کھپت، اور زیادہ قابل اعتماد کے ساتھ ڈیزائن کیا گیا، یہ تھرمسٹر، TEC، اور مسلسل مستحکم کارکردگی کے لیے مانیٹرنگ ڈائیوڈ کے ساتھ مکمل طور پر مربوط ہے۔ گیس کا پتہ لگانے، غیر فعال ڈیوائس ٹیسٹنگ، اور فائبر آپٹک سینسنگ ایپلی کیشنز کے لیے بالکل موزوں ہے۔

مصنوعات کی وضاحتیں-1580nm DFB SM PM لیزر ڈائیوڈ

مصنوعات کی خصوصیات-1580nm DFB SM PM لیزر ڈائیوڈ

● ملٹی کوانٹم ویل (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزرز؛

● اعلی استحکام کے ساتھ 14 پن بٹر فلائی پیکج؛

● انٹیگریٹڈ تھرمسٹر، TEC اور مانیٹر فوٹوڈیوڈ؛

● کم تھریشولڈ کرنٹ اور کم بجلی کی کھپت؛

● فائبر کی قسم SMF-28e یا PM فائبر ہو سکتی ہے۔

پروڈکٹ ایپلی کیشنز-1580nm DFB SM PM لیزر ڈائیوڈ

● آپٹیکل فائبر سینسر؛

● جانچ اور پیمائش کے لیے روشنی کا ذریعہ؛

● گیس کا پتہ لگانے کے نظام؛

● غیر فعال آپٹیکل ڈیوائس ٹیسٹنگ؛

● آپٹیکل فائبر کمیونیکیشنز۔

مصنوعات کی تفصیلات-1580nm DFB SM PM لیزر ڈائیوڈ

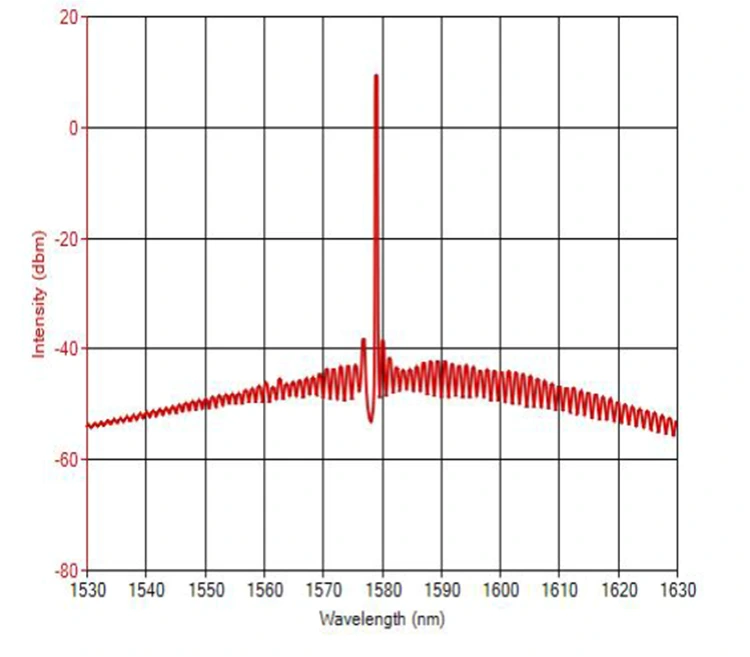

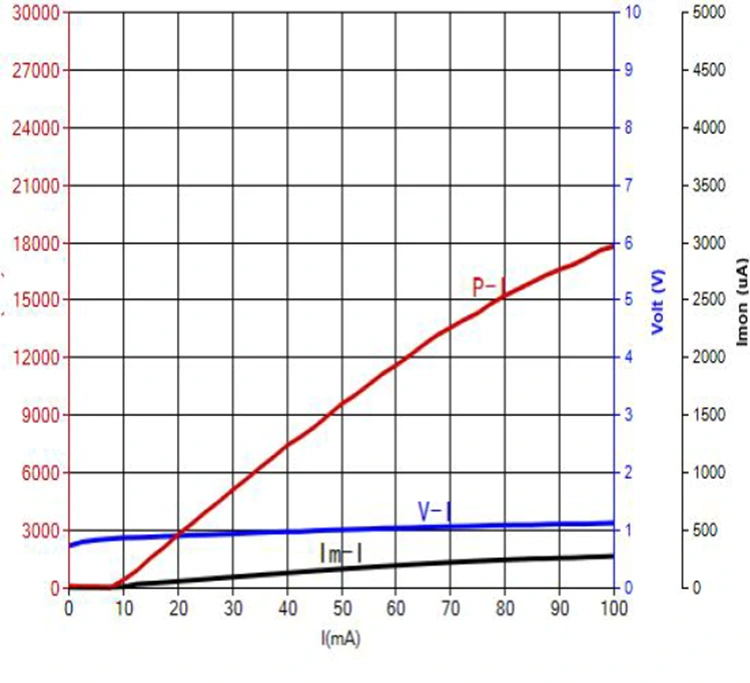

● عام سپیکٹرم اور PIV: 1580nm 10mW، +/-1nm WL رواداری۔

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) -1580nm DFB SM PM لیزر ڈائیوڈ

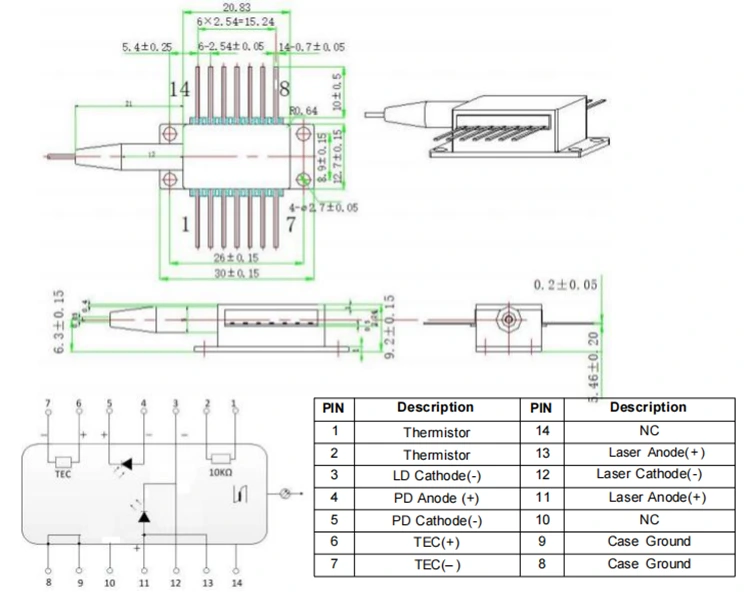

>>>ٹائپ 1 پن آؤٹ

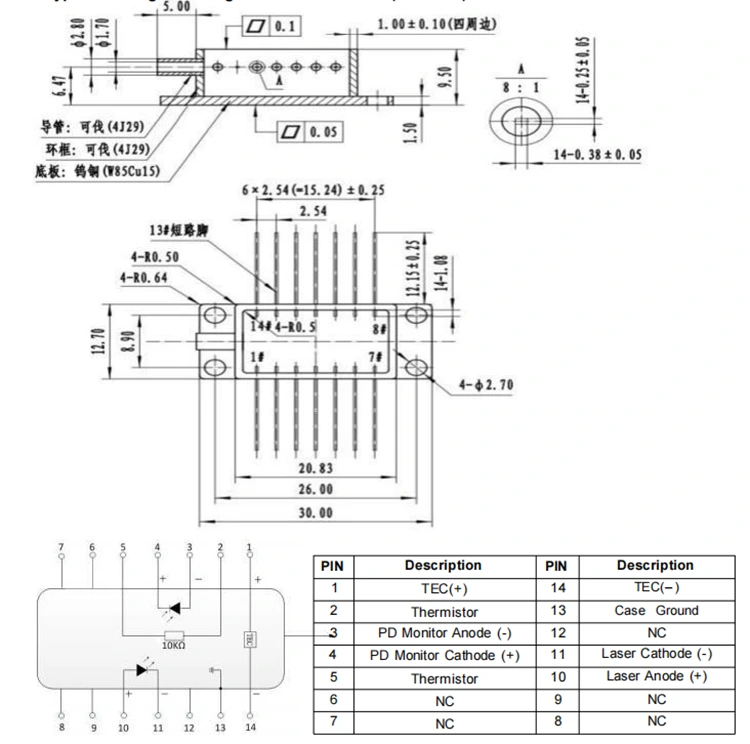

>>>ٹائپ 2 پن آؤٹ

آرڈرنگ انفارمیشن-1580nm DFB SM PM Laser Diode

مثال کے طور پر: BFLD-1580-10SM-FA2
(آرڈر کی معلومات: 1580nm DFB لیزر ڈائیوڈ، 14-پن بٹر فلائی پیکیج، 10mW آؤٹ پٹ پاور، SM فائبر کے ساتھ، FC/APC کنیکٹر، type2 پن آؤٹ)۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ-1580nm DFB SM PM Laser Diode

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس اور ادائیگی کی شرائط - 1580nm DFB SM PM Laser Diode

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics EXW استعمال کرنے کی تجویز کرتا ہے۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم-1580nm DFB SM PM لیزر ڈائیوڈ

پیداوار: 10 کام کے دن۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس: 3-5 کام کے دن۔

Operation Notes-1580nm DFB SM PM Laser Diode

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے ڈالتے یا ہٹاتے وقت، ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر دباؤ نہ لگائیں۔ کنیکٹرز سے لیس آلات کے لیے، اس بات کو یقینی بنائیں کہ انسٹالیشن یا ہٹانے کے دوران ڈیوائس اور فائبر کنیکٹر دونوں ایک ساتھ اٹھائے جائیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہیے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص طور پر مندرجہ ذیل باتوں پر توجہ دی جانی چاہیے: سولڈرنگ کے عمل کے دوران، آلے کو طاقت سے محروم حالت میں ہونا چاہیے، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہیے۔

● ڈیوائس کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے یا زیادہ بوجھ بننے سے روکنے کے لیے چھوٹے اضافے میں پاور لگائیں۔

کوالٹی اشورینس اور فروخت کے بعد سروس-1580nm DFB SM PM لیزر ڈائیوڈ

● وارنٹی کی مدت:

خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:

(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔

(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
