مرکز طول موج کے ساتھ 1532nm DFB BTF لیزر ڈائیوڈ 1532.68nm (ITU CH56)، آپٹیکل آؤٹ پٹ پاور 10mW۔ بلٹ ان TEC اور تھرمسٹر مستحکم آپریشن کو فعال کریں. آپریشن کے دوران، کے مطابق صحیح طریقے سے جڑیں پن آؤٹ تعریف، درجہ بندی کے اندر ڈرائیونگ کرنٹ اور درجہ حرارت کو کنٹرول کریں۔ رینج، اور ESD نقصان اور زیادہ وولٹیج آپریشن سے بچیں.
|
پیرامیٹر |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
آپریٹنگ طول موج |
λ |
آئی ٹی یو گرڈ |
CH56: 1532.68 |
nm |
||
|
آپٹیکل آؤٹ پٹ پاور |
پی ایف |
— |
6 |
— |
20 |
mW |
|
تھریشولڈ کرنٹ |
آئی ٹی ایچ |
25℃ |
— |
— |
20 |
ایم اے |
|
آپریٹنگ کرنٹ |
آئی او پی |
— |
— |
— |
120 |
ایم اے |
|
آپریٹنگ وولٹیج |
وی او پی |
25℃ |
— |
— |
2.5 |
V |
|
سائیڈ موڈ کو دبانا تناسب |
ایس ایم ایس آر |
— |
30 |
— |
— |
ڈی بی |
|
آپٹیکل واپسی کا نقصان |
ORL |
— |
40 |
— |
— |
ڈی بی |
|
آپٹیکل تنہائی |
آئی ایس او |
25℃ |
30 |
— |
— |
ڈی بی |
|
پولرائزیشن ختم ہونا تناسب |
ER |
پی ایم فائبر |
18 |
— |
— |
ڈی بی |
|
MPD تاریک کرنٹ |
ID |
IOP=0mA، VRM=5V |
— |
— |
0.2 |
uA |
|
MPD موجودہ رشتہ دار آؤٹ پٹ پاور |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
TEC وولٹیج |
وی ٹی ای سی |
— |
-2.5 |
— |
3.8 |
V |
|
بینڈوڈتھ |
بی ڈبلیو |
— |
— |
2.5 |
— |
گیگا ہرٹز |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
تھرمسٹر بی ویلیو |
β |
25℃/80℃ |
— |
3950 |
— |
K |
|
کیریئر سے شور کا تناسب |
CNR |
— |
55 |
— |
— |
ڈی بی |
|
جامع دوسری ترتیب |
سی ایس او |
— |
— |
— |
-55 |
dBm |
|
جامع ٹرپل بیٹ |
— |
— |
— |
— |
-64 |
ڈی بی سی |
● تتلی پیکیج، بلٹ ان TEC؛
● وسیع درجہ حرارت وشوسنییتا
● اعلی وشوسنییتا، تیز ردعمل، اچھی استحکام.
● C2H2 ایسیٹیلین گیس احساس
● آپٹیکل فائبر مواصلات اور مائکروویو فوٹوونک ٹرانسمیشن؛
● لیزر رینج فائنڈرز۔
● عام سپیکٹرم: 1532.68nm، +/-0.5nm طول موج رواداری۔

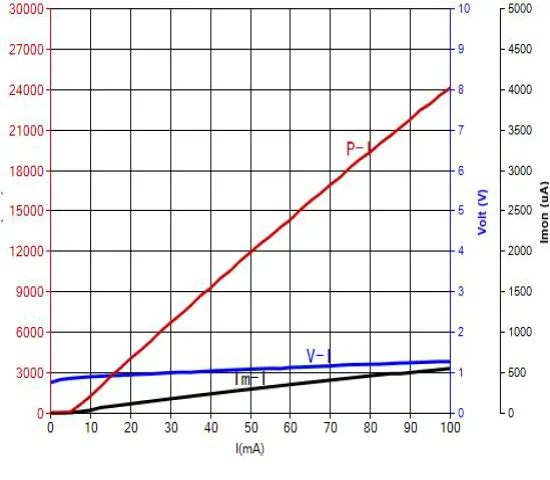

● PIV-1532nm 10mW DFB BTF لیزر ڈایڈڈ
● FAQ-1532nm DFB BTF لیزر ڈائیوڈ
(1) بی ٹی ایف پیکج کیا ہے؟

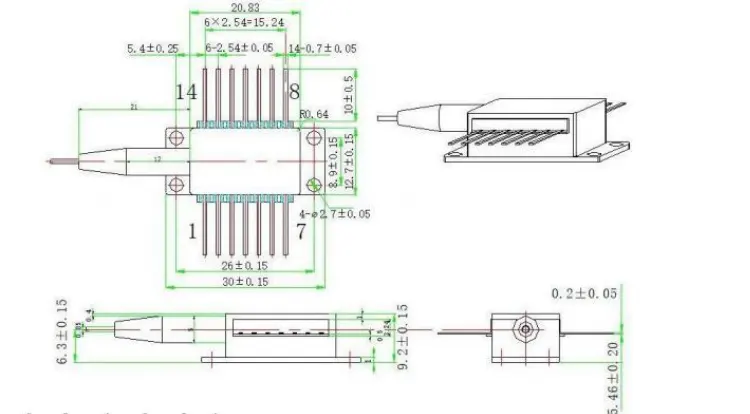

--BTF (تتلی) پیکیج معیاری 14 پن تتلی پیکیج ہے، آپٹو الیکٹرانکس میں سب سے زیادہ مین اسٹریم انڈسٹریل گریڈ پیکیجنگ فارمیٹ صنعت یہ پیکیج لیزر چپ، TEC درجہ حرارت کنٹرول، تھرمسٹر، اور فوٹوڈیوڈ، بہترین ہرمیٹیسٹی اور تھرمل پیش کرتے ہیں۔ انتظامی کارکردگی. معیار سے کوئی ضروری فرق نہیں ہے۔ تتلی کی پیکیجنگ؛ "BTF" عام طور پر مصنوعات میں "تتلی" کے مخفف کے طور پر استعمال ہوتا ہے نام دینا
(2) یہ پروڈکٹ کن ڈرائیو موڈز کو سپورٹ کرتی ہے؟

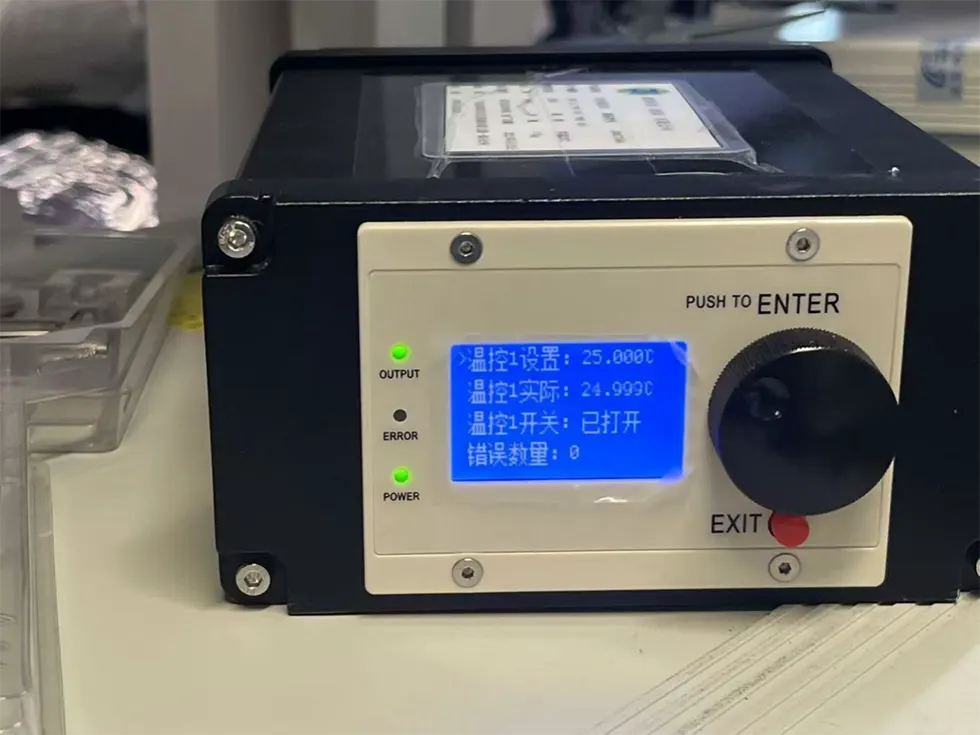

--1532nm DFB BTF لیزر ڈایڈڈ مسلسل لہر (CW) کو سپورٹ کرتا ہے آپریشن کم شور والے مستقل کرنٹ سورس کی سفارش کی جاتی ہے (حد موجودہ تقریباً 5-20mA، آپریٹنگ کرنٹ 50-90mA)، ایک TEC کے ساتھ درجہ حرارت کے استحکام کے لیے کنٹرولر (عام طور پر 25℃ پر سیٹ کیا جاتا ہے)۔
(3) کیا نمونے کی جانچ دستیاب ہے؟
- نمونہ کی جانچ اور چھوٹے حجم کی آزمائش کی پیداوار کی حمایت کی جاتی ہے۔ بلک پروکیورمنٹ کے لیے، ہم حجم کی قیمت اور ٹائرڈ کوٹیشن پیش کرتے ہیں۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پن آؤٹ |
|
بی ایف ایل ڈی |
-CHXX |
-XX |
ایکس ایکس |
-XX |
X |
|
ڈی ایف بی لیزر ڈایڈڈ |
CH56:1532.68nm دیگر |
10:10mW دیگر |
ایس ایم: سنگل موڈ PM: پولرائزیشن کو برقرار رکھنا
|
ایف اے: ایف سی/اے پی سی SA: SC/APC دیگر |
NULL: ٹائپ کریں۔ 1 2: قسم 2 |
مثال کے طور پر: BFLD-CH56-10SM-FA
(آرڈر کی معلومات: 1532nm DFB BTF لیزر ڈیوڈ، 10mW آؤٹ پٹ پاور، کے ساتھ ایس ایم فائبر، ایف سی/اے پی سی کنیکٹر، ٹائپ 1 پن آؤٹ)۔
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔
● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔
● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔
● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ اوورلوڈ
● پاور اپ کے عمل کے دوران، کبھی بھی تیز کرنٹ براہ راست نہ لگائیں، جیسا کہ اس سے چپ کو نقصان پہنچنے کا خطرہ ہے۔ اس کے بجائے، موجودہ سطح پر ڈیوائس کو پاور اپ کریں۔ چپ کی دہلیز کے قریب، اور پھر آہستہ آہستہ کرنٹ کو چھوٹے میں بڑھائیں۔ مطلوبہ سطح تک پہنچنے تک اضافہ۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
