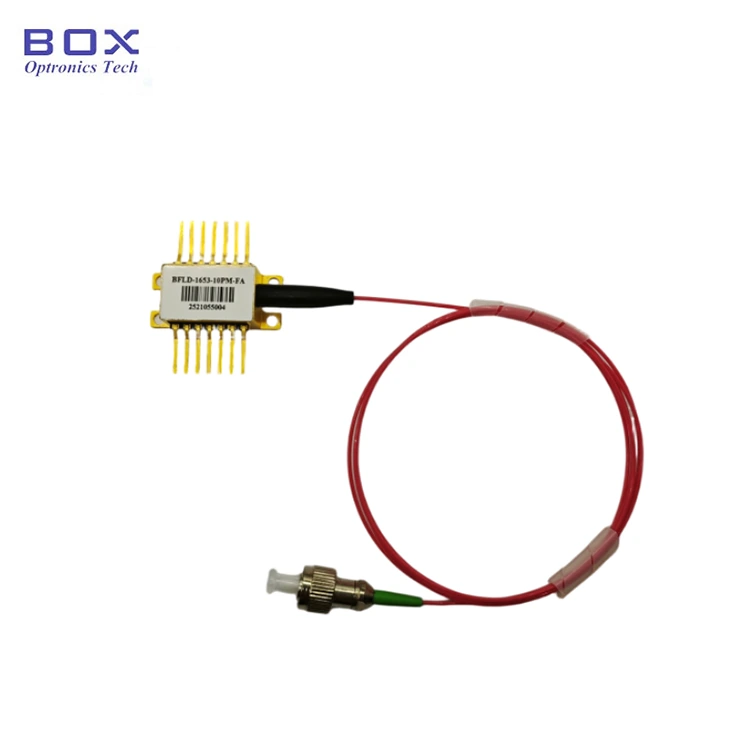

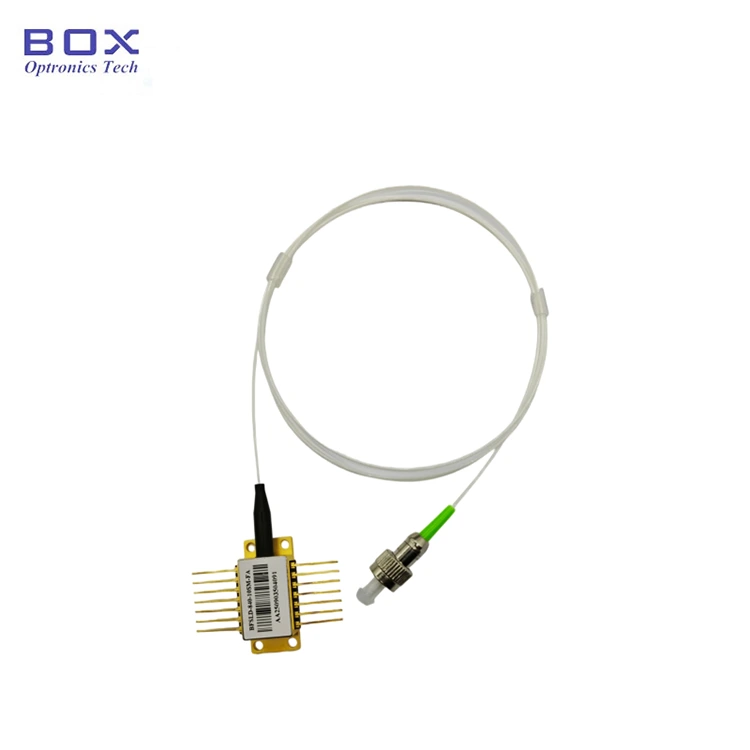

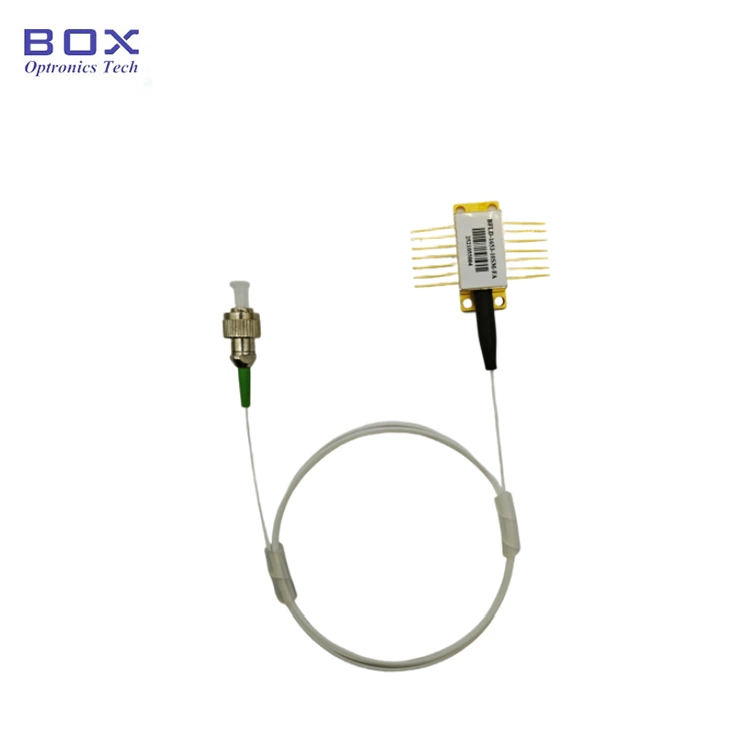

CO2 سینسنگ کے لیے 1574nm DFB لیزر ڈائیوڈ

Box Optronics، ایک پیشہ ور آپٹو الیکٹرانک اجزاء بنانے والا، 1574nm DFB Laser Diode فراہم کرتا ہے، ایک 14 پن بٹر فلائی ڈسٹری بیوٹڈ فیڈ بیک لیزر جو CO2 گیس سینسنگ، فائبر آپٹک سینسر سسٹمز، اور C/DWDM ٹرانسمیشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ 1574nm کی مرکز طول موج (CO2 جذب لائن سے مماثل)، 10mW/20mW آپٹیکل آؤٹ پٹ پاور، اور SM یا PM فائبر اختیاری، یہ لیزر ٹیون ایبل ڈائیوڈ لیزر جذب سپیکٹروسکوپی اور دیگر ایپلی کیشن ٹی ڈی (ایل اے ڈی ٹی ڈی) ایپلی کیشنز کے لیے مستحکم اور عین مطابق آپٹیکل کارکردگی فراہم کرتا ہے۔ ہماری انجینئرنگ ٹیم مخصوص گیس سینسنگ اور سسٹم انٹیگریشن کی ضروریات کو پورا کرنے کے لیے حسب ضرورت طول موج، طاقت، اور فائبر کنفیگریشن کے اختیارات کو سپورٹ کرتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پروڈکٹ کا جائزہ - CO2 سینسنگ کے لیے 1574nm DFB لیزر ڈیوڈ

The1574nm DFB لیزر Diodefor CO2 سینسنگ 10mWor 20mW آپٹیکل آؤٹ پٹ پاور فراہم کرتا ہے سنگل موڈ فائبر یا پولرائزیشن کو برقرار رکھنے والے فائبر کے ذریعے FC/APC کنیکٹر کے ذریعے۔

3MHz مخصوص (FWHM) کی ایک تنگ اسپیکٹرل لائن وِڈتھ اور ≥35dB (40dB عام) کے اعلی سائیڈ موڈ سپریشن ریشو کی خصوصیت کے ساتھ، DFB لیزر ٹیون ایبل ڈائیوڈ اسپیکٹشن یا ٹیون ایبل ڈائیوڈ اسپیکٹشن (LA) کے لیے درکار طول موج اور طول موج کی درستگی فراہم کرتا ہے۔ ہائی ریزولوشن گیس کا پتہ لگانے کی تکنیک۔

صنعت کے معیاری 14 پن بٹر فلائی پیکیج میں دو پن آؤٹ کنفیگریشن آپشنز کے ساتھ، ایک TEC، تھرمسٹر، مانیٹر PD، اور الگ تھلگ کے ساتھ مربوط ہے۔ لیزر معیاری بٹر فلائی لیزر ڈرائیور بورڈز اور سسٹم ڈیزائن کے ساتھ مطابقت رکھتا ہے۔

اہم خصوصیات - CO2 سینسنگ کے لیے 1574nm DFB لیزر ڈائیوڈ

· مرکز طول موج: 1574nm (حد 1573–1575nm)، CO2 گیس جذب لائن سے مماثل

· ہائی آپٹیکل آؤٹ پٹ پاور: 10mW یا 20mW

· وائڈ ماڈیولیشن بینڈوتھ: 2.5GHz عام (-3dB)

· بلٹ ان آپٹیکل آئسولیٹر: ≥30dB تنہائی

· انٹیگریٹڈ تھرمو الیکٹرک کولر (TEC) اور طول موج کے استحکام کے لیے 10kΩ تھرمسٹر

طول موج درجہ حرارت کا گتانک: 0.09nm/°C عام (15°C سے 35°C)

· طول موج کا موجودہ گتانک: طول موج کی ٹیوننگ کے لیے 0.01nm/mA مخصوص

· صنعت کے معیاری 14 پن بٹر فلائی پیکیج، ٹائپ 1 اور ٹائپ 2 پن آؤٹ کے اختیارات

· کم تھریشولڈ کرنٹ: 10mA~35mA

· بجلی کی نگرانی کے لیے مربوط فوٹوڈیوڈ مانیٹر کریں۔

CO2 سینسنگ کے لیے عام ایپلی کیشنز-1574nm DFB لیزر ڈایڈڈ

ٹیون ایبل ڈائیوڈ لیزر ابسورپشن سپیکٹروسکوپی (TDLAS) کی بنیاد پر CO2 گیس کا پتہ لگانا اور نگرانی

· اعلیٰ حساسیت CO₂ اور ٹریس گیس کا پتہ لگانے کے لیے ویو لینتھ ماڈیولیشن سپیکٹروسکوپی (WMS)

· FBG اور انٹرفیومیٹرک پیمائش کی تکنیکوں پر مبنی فائبر آپٹک سینسنگ سسٹم

· آپٹیکل فائبر کمیونیکیشن ٹیسٹ اور پیمائش کا سامان

· سانس کا تجزیہ اور بائیو میڈیکل گیس سینسنگ ایپلی کیشنز

· فوٹوونکس اور آپٹیکل سینسنگ لیبارٹریوں میں تحقیق اور ترقی

· گیس تجزیہ کاروں اور ماحولیاتی نگرانی کے آلات میں OEM انضمام

پروڈکٹ کی تفصیلات - CO2 سینسنگ کے لیے 1574nm DFB لیزر ڈائیوڈ

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر	علامت	حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
اسٹوریج کا درجہ حرارت	ٹی ایس	-	-40	-	85	°C
آپریٹنگ کیس کا درجہ حرارت	اوپر	-	-20	-	70	°C
فارورڈ کرنٹ	اگر	سی ڈبلیو	-	-	200	ایم اے
لیزر ریورس وولٹیج	وی ایل آر	-	-	-	2	V
پی ڈی فارورڈ کرنٹ	آئی ایف پی ڈی	-	-	1.1	5	ایم اے
PD ریورس وولٹیج	وی آر پی ڈی	-	-	5	10	V
ٹی ای سی کرنٹ	آئی ٹی ای سی	-	-	0.8	1.5	A
TEC وولٹیج	وی ٹی ای سی	-	-	1.5	3.5	V

الیکٹرو آپٹیکل خصوصیات (T = 25 ° C لیزر درجہ حرارت)

پیرامیٹر	علامت	ٹیسٹ کی حالت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
مرکز طول موج	λc	TL=15~35°C، CW	1573	1574	1575	nm
آپٹیکل آؤٹ پٹ پاور	پی او	-	10	-	-	mW
تھریشولڈ کرنٹ	آئی ٹی ایچ	-	-	10	35	ایم اے
ڈھلوان کی کارکردگی	η	CW، 5mW آؤٹ پٹ	0.05	0.11	0.2	mW/mA
آپریٹنگ کرنٹ	آئی او پی	PO=10mW، CW	-	100	120	ایم اے
سپیکٹرل لائن چوڑائی	ایل ڈبلیو	ایف ڈبلیو ایچ ایم	-	3	-	میگاہرٹز
لیزر فارورڈ وولٹیج	وی ایف	CW، 10mW آؤٹ پٹ	-	1.2	3.0	V
تاریک کرنٹ کی نگرانی کریں۔	ID	-	-	-	0.1	μA
بینڈوتھ (-3dB)	بی ڈبلیو	-	-	2.5	-	گیگا ہرٹز
سائیڈ موڈ دبانے کا تناسب	ایس ایم ایس آر	سی ڈبلیو	35	40	-	ڈی بی
آپٹیکل آئسولیشن	-	-10	30	-	-	ڈی بی
رشتہ دار شدت کا شور	RIN	CW، 5mW آؤٹ پٹ	-	-145	-	dB/Hz
TEC سیٹ درجہ حرارت	ٹی ایس	-	15	-	35	°C
ان پٹ رکاوٹ	ZIN	-	22	25	28	Ω
تھرمسٹر کرنٹ	آئی ٹی سی	-	10	-	100	μA
تھرمسٹر مزاحمت	آر ٹی ایچ	TL=25°C	9.5	10	10.5	kΩ
ٹی ای سی کرنٹ	آئی ٹی ای سی	TL=25°C، TC=70°C	-	-	1.5	A
TEC وولٹیج	وی ٹی ای سی	TL=25°C، TC=70°C	-	-	3.5	V
TEC صلاحیت	ΔT	Tc=70°C	-	-	50	°C
طول موج بڑھے (EOL)	Δλ	25 سال کی زندگی	-	-	±0.1	nm
طول موج کا درجہ حرارت گتانک	Δλ/ΔT	TEC 15°C سے 35°C	-	0.09	-	nm/°C
طول موج کرنٹ گتانک	Δλ/ΔI	-	-	0.01	-	nm/mA

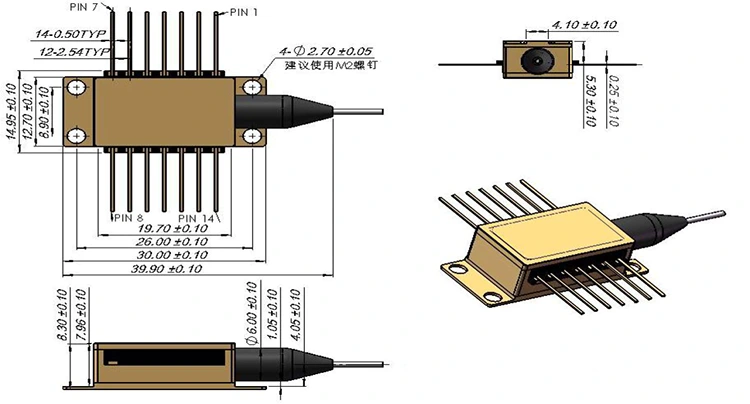

پیکیج اور پن کی تعریف -1574nm DFB لیزر ڈائیوڈفور CO2 سینسنگ

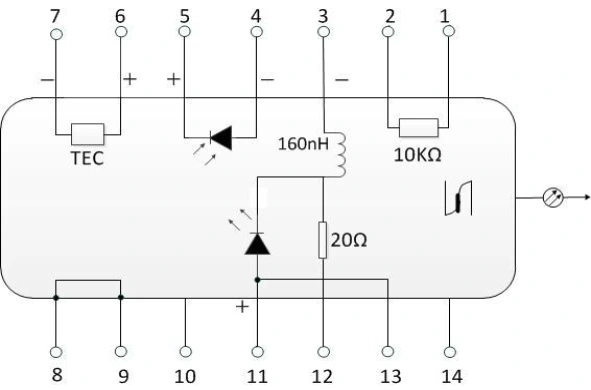

ٹائپ 1 پن کنفیگریشن

پن	تفصیل	پن	تفصیل
1	تھرمسٹر	14	NC (کوئی کنکشن نہیں)
2	تھرمسٹر	13	لیزر انوڈ (+)
3	لیزر ڈی سی تعصب (کیتھوڈ) (-)	12	لیزر آر ایف کیتھوڈ (-)
4	PD مانیٹر انوڈ (-)	11	لیزر انوڈ (+)
5	PD مانیٹر کیتھوڈ (+)	10	NC (کوئی کنکشن نہیں)
6	TEC (+)	9	کیس گراؤنڈ
7	TEC (-)	8	کیس گراؤنڈ

2 پن کنفیگریشن ٹائپ کریں۔

پن	تفصیل	پن	تفصیل
1	TEC (+)	14	TEC (-)
2	تھرمسٹر	13	کیس گراؤنڈ
3	PD مانیٹر انوڈ (-)	12	NC (کوئی کنکشن نہیں)
4	PD مانیٹر کیتھوڈ (+)	11	لیزر کیتھوڈ (-)
5	تھرمسٹر	10	لیزر انوڈ (+)
6	NC (کوئی کنکشن نہیں)	9	NC (کوئی کنکشن نہیں)
7	NC (کوئی کنکشن نہیں)	8	NC (کوئی کنکشن نہیں)

آرڈرنگ کی معلومات

ماڈل کا نام

BFLD - XXXX - XX - XX - XX X

مثال: BFLD-1574-20PM-FA2

میدان	کوڈ	تفصیل
لیزر کی قسم	بی ایف ایل ڈی	ڈی ایف بی لیزر ڈایڈڈ سیریز
طول موج	1574	1574nm (دیگر طول موج دستیاب ہے: 1030, 1064, 1392, 1653, 1683, CWDM)
آؤٹ پٹ پاور	20	20mW؛ 10 = 10mW
فائبر کی قسم	پی ایم	PM = پولرائزیشن برقرار رکھنے؛ SM = سنگل موڈ
کنیکٹر کی قسم	ایف اے	ایف سی/اے پی سی؛ SA = SC/APC؛ دوسرے کنیکٹر دستیاب ہیں۔
پن آؤٹ	NULL/2	NULL = قسم 1 (پہلے سے طے شدہ)؛ 2 = قسم 2

اکثر پوچھے جانے والے سوالات (FAQ) -1574nm DFB لیزر ڈائیوڈفور CO2 سینسنگ

سوال: مربوط TEC کس طرح CO2 سینسنگ کارکردگی کو بہتر بناتا ہے؟

A: مربوط TEC اور تھرمسٹر لیزر چپ درجہ حرارت کو مستحکم کرتے ہیں، طول موج اور آؤٹ پٹ پاور ڈرفٹ کو کم سے کم کرتے ہیں۔ چونکہ DFB لیزر طول موج درجہ حرارت پر منحصر ہے، عین مطابق تھرمل کنٹرول ہدف CO₂ جذب کی خصوصیت کے ساتھ سیدھ کو برقرار رکھنے میں مدد کرتا ہے۔ TEC موٹے طول موج کی ایڈجسٹمنٹ فراہم کرتا ہے، جبکہ ٹھیک ویو لینتھ ٹیوننگ انجیکشن کرنٹ ماڈیولیشن کے ذریعے حاصل کی جا سکتی ہے۔

س: گیس سینسنگ سسٹم کے لیے بلٹ ان آپٹیکل آئسولیٹر کیوں اہم ہے؟

A: بلٹ ان آپٹیکل آئسولیٹر فائبر کنکشنز اور آپٹیکل پرزوں کے انعکاس کی وجہ سے آپٹیکل فیڈ بیک کو کم کرتا ہے۔ یہ لیزر آؤٹ پٹ کے استحکام کو بہتر بناتا ہے اور بیرونی نظری خلل کی حساسیت کو کم کرتا ہے، جو کہ خاص طور پر اعلیٰ حساسیت والے TDLAS اور WMS گیس کا پتہ لگانے کے نظام کے لیے اہم ہے۔

سوال: کیا میں مختلف گیس کی انواع کے لیے حسب ضرورت طول موج حاصل کر سکتا ہوں؟

A: ہاں، Box Optronics مختلف گیس سینسنگ ایپلی کیشنز کے لیے موزوں طول موج پر DFB لیزر ذرائع فراہم کرتا ہے، بشمول CO2 (1574nm)، CH4 (1653nm)، H2O (1392nm)، اور O2 (760nm) تک محدود نہیں۔ ہم مواصلاتی ایپلیکیشنز کے لیے CWDM اور DWDM چینل ویو لینتھس کو بھی سپورٹ کرتے ہیں۔ اپنی مخصوص طول موج کی ضروریات کے لیے ہم سے رابطہ کریں اور ہماری انجینئرنگ ٹیم فزیبلٹی کا جائزہ لے گی۔

سوال: اس لیزر کے لیے کس ڈرائیو اور کنٹرول سرکٹری کی ضرورت ہے؟

A: 1574nm DFB لیزر کے لیے مناسب کرنٹ محدود کرنے والے لیزر ڈائیوڈ ڈرائیور کی ضرورت ہوتی ہے، مربوط TEC کے لیے درجہ حرارت کنٹرولر، اور TDLAS ایپلی کیشنز میں طول موج کی اسکیننگ کے لیے اختیاری طور پر ایک ماڈیولیشن ان پٹ۔ مانیٹر فوٹوڈیوڈ کو خودکار پاور کنٹرول (APC) کے لیے استعمال کیا جا سکتا ہے۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ -1574nm DFB لیزر Diodefor CO2 سینسنگ

ڈیٹا شیٹ

ٹیسٹ شیٹ
