1392nm 10mW DFB بٹر فلائی لیزر ڈائیوڈ

مندرجات کا جدول

1۔ 1392nm کا تعارف 10mW DFB بٹر فلائی لیزر ڈایڈڈ

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

1392nm DFB فائبر کپلڈ لیزر 14 پن بٹر فلائی کے ساتھ پیکیج، مرکزی طول موج 1392nm، عام آؤٹ پٹ پاور 10mW۔ بلٹ ان TEC، تھرمسٹر، اور مانیٹر PD، SM فائبر یا PM فائبر کو سپورٹ کرتا ہے۔ یہ بنیادی طور پر استعمال کیا جاتا ہے H2O سینسنگ، آپٹیکل آلات، اور ٹیسٹ روشنی کے ذرائع میں۔ نوٹ: تار کی طرف سے PIN کی درست تعریف، فائبر اینڈ کو صاف رکھیں، TEC کنٹرول کے تحت۔ اوور وولٹیج، اوور کرنٹ، ESD، ہائی ٹمپریچر سولڈرنگ، اور ضرورت سے زیادہ فائبر موڑنے ممنوع ہیں.

پروڈکٹ وضاحتیں

پروڈکٹ خصوصیات

● اعلی کارکردگی، ملٹی کوانٹم ویل (MQW) ڈسٹری بیوٹڈ فیڈ بیک (DFB) لیزر؛

● SMF-28e یا PM1550 فائبر؛

● صنعت معیاری ہرمیٹک طور پر مہربند 14 پن بٹر فلائی پیکیج؛

● بلٹ ان TEC اور PD.

پروڈکٹ درخواستیں

● تقسیم شدہ فائبر آپٹک احساس

● فائبر آپٹک مواصلات ٹیسٹ کا سامان

● پانی کے بخارات کا ارتکاز پتہ لگانے؛

● کے لیے بنیادی روشنی کا ذریعہ TDLAS (Tunable Diode Laser Absorption Spectroscopy) سسٹمز؛

● تحقیق اور لیبارٹری آلات

پروڈکٹ تفصیلات

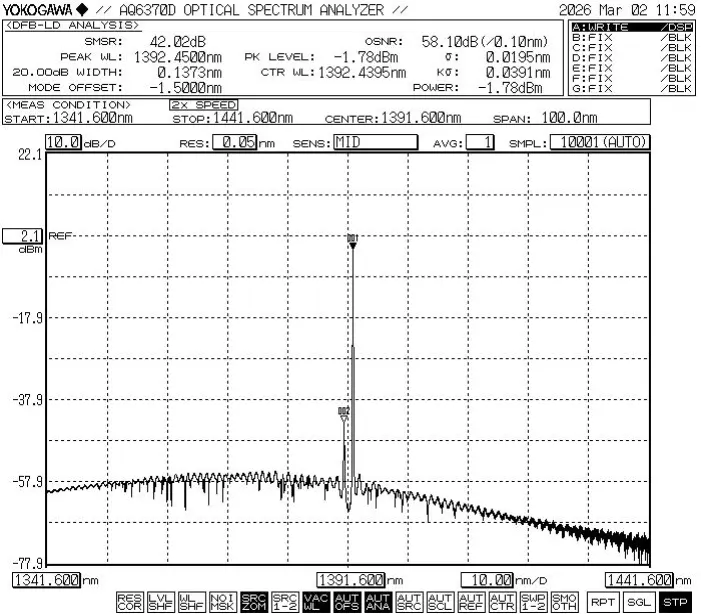

● عام سپیکٹرم: 1392nm، +/-1nm WL رواداری۔

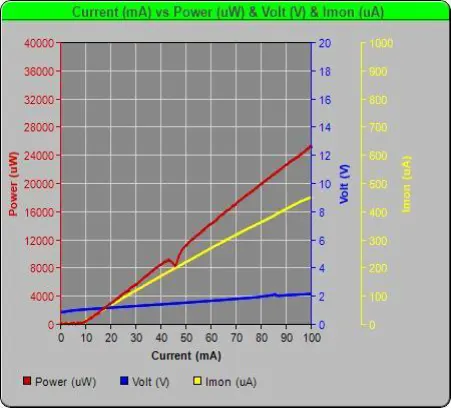

● PIV-1392nm 10mW DFB بٹر فلائی لیزر ڈائیوڈ

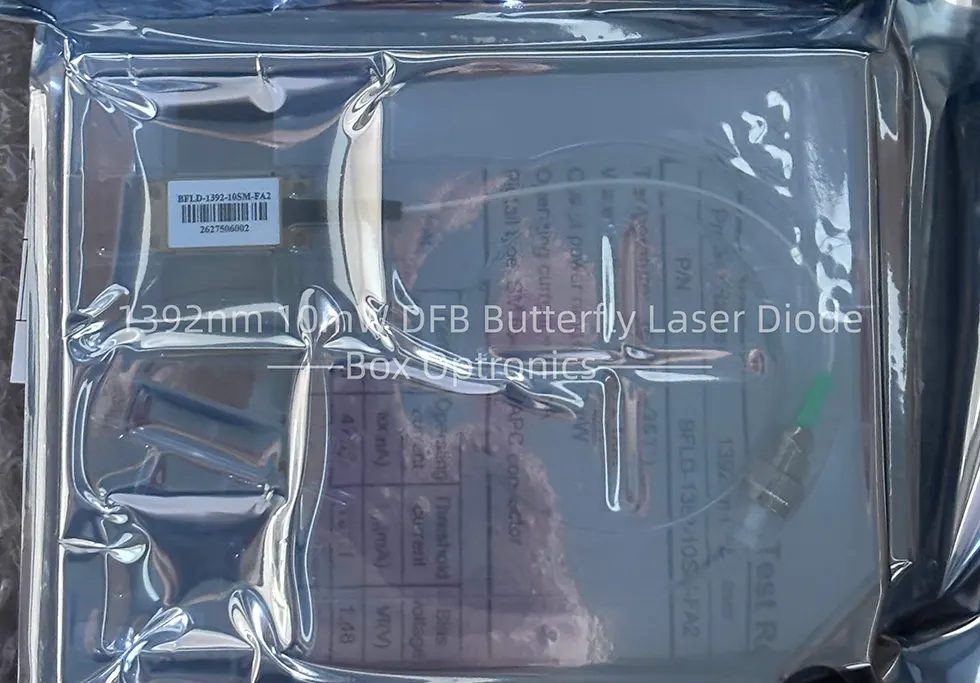

● پیکنگ کی مثال

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-1392-10SM-FA2

(آرڈر کی معلومات: 1392nm 10mW DFB Butterfly Laser Diode، SM کے ساتھ فائبر، FC/APC کنیکٹر، type2 پن آؤٹ)۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● روکنے کے لیے پروڈکٹ کے آپریٹنگ سرکٹ کے استحکام کی تصدیق کریں۔ نبض کے کرنٹ کی وجہ سے نقصان۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

● آلہ استعمال کرتے وقت، آپریٹنگ وولٹیج کی سختی سے پابندی کریں اور ڈیٹا شیٹ میں بیان کردہ موجودہ رینجز۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج) اور λc (مرکزی طول موج) کا حوالہ دیا جانا چاہیے۔ خاص طور پر شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں۔ نوٹ: آپریشن مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ آلہ کو مستقل نقصان پہنچ سکتا ہے۔

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
