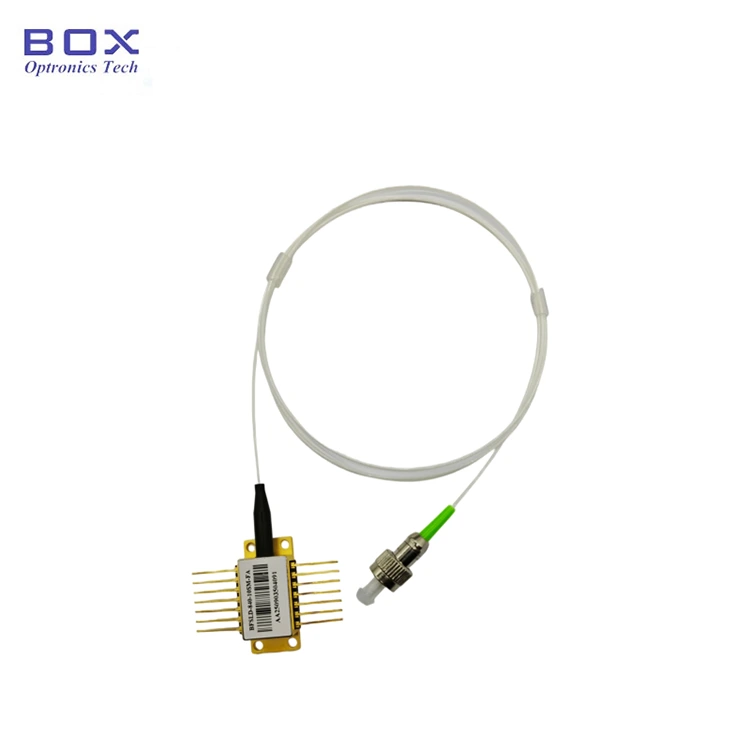

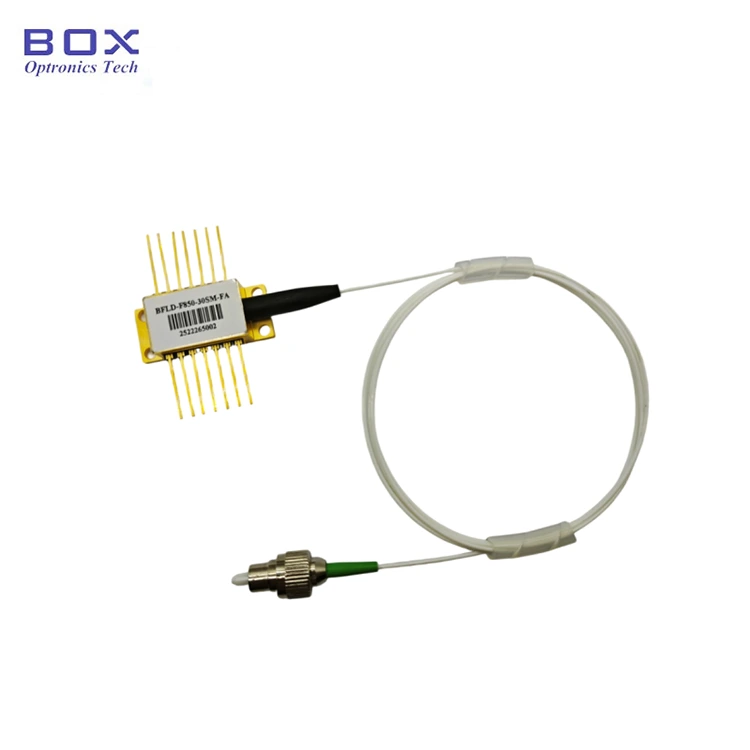

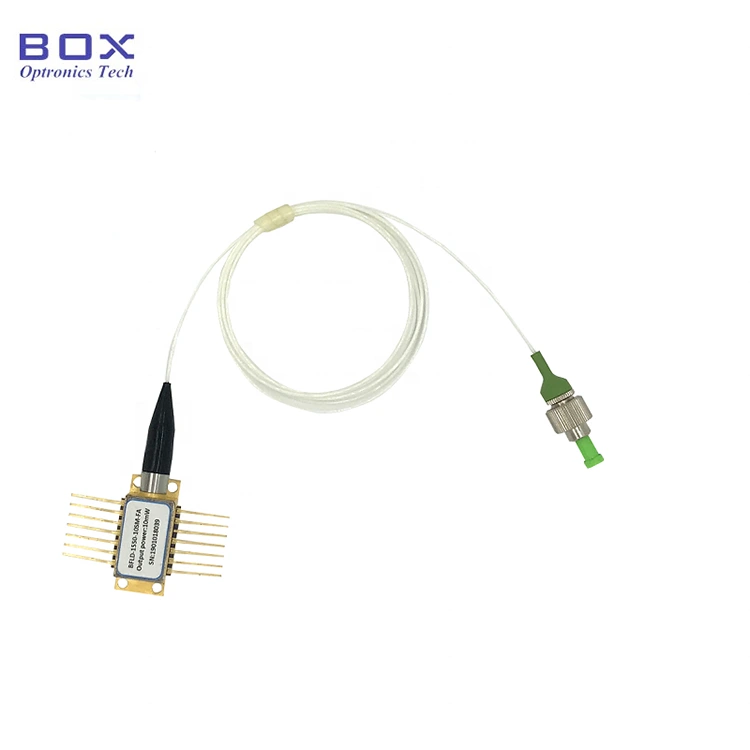

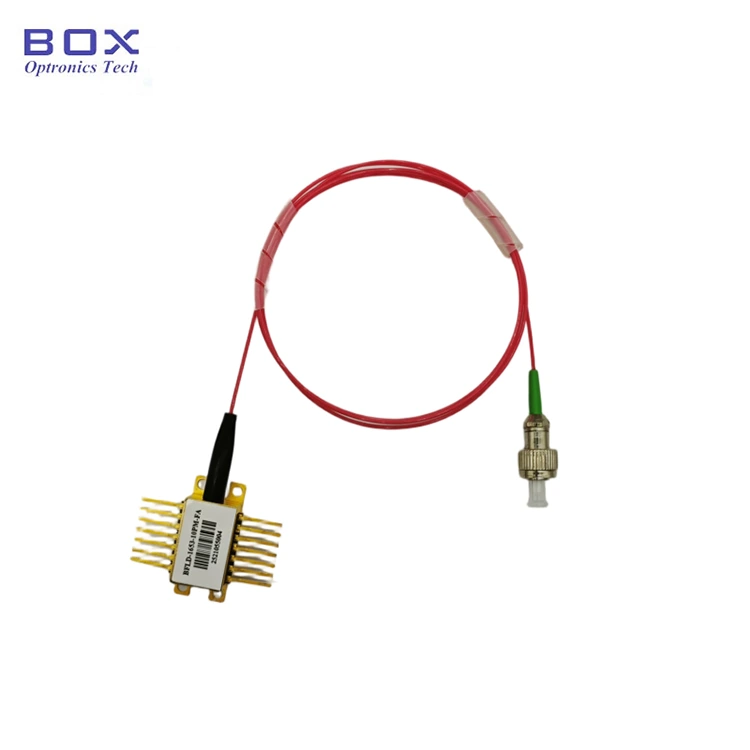

CATV کے لیے DWDM 14PIN بٹر فلائی اینالاگ لیزر ڈیزائن کیا گیا ہے۔ ایک اعلی درجے کی اینالاگ چپ، آپٹیکل آئسولیٹر، اور 10mW آؤٹ پٹ پاور کے ساتھ۔ پیک شدہ بلٹ ان تھرمو الیکٹرک کولر (TEC) اور مانیٹر فوٹوڈیوڈ کے ساتھ، یہ فراہم کرتا ہے۔ بہترین لکیری، کم مسخ، اور اعلی طول موج استحکام DWDM گرڈ. اگر پنوں کو سولڈرنگ کی ضرورت ہوتی ہے، تو سولڈرنگ کا درجہ حرارت ضروری ہے۔ 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے.
|
پیرامیٹر |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
آپریٹنگ طول موج |
λ |
آئی ٹی یو گرڈ |
آئی ٹی یو گرڈ دیکھیں |
nm |
||
|
آپٹیکل آؤٹ پٹ پاور |
پی ایف |
- |
6 |
- |
20 |
mW |
|
تھریشولڈ کرنٹ |
آئی ٹی ایچ |
25℃ |
- |
- |
20 |
ایم اے |
|
آپریٹنگ کرنٹ |
آئی او پی |
- |
- |
- |
120 |
ایم اے |
|
آپریٹنگ وولٹیج |
وی او پی |
25℃ |
- |
- |
2.5 |
V |
|
سائیڈ موڈ کو دبانا تناسب |
ایس ایم ایس آر |
- |
30 |
- |
- |
ڈی بی |
|
آپٹیکل واپسی کا نقصان |
ORL |
- |
40 |
- |
- |
ڈی بی |
|
آپٹیکل تنہائی |
آئی ایس او |
25℃ |
30 |
- |
- |
ڈی بی |
|
پولرائزیشن ختم ہونا تناسب |
ER |
پی ایم فائبر |
18 |
- |
- |
ڈی بی |
|
MPD تاریک کرنٹ |
ID |
IOP=0mA، VRM=5V |
- |
- |
0.2 |
μA |
|
MPD موجودہ رشتہ دار آؤٹ پٹ پاور |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
TEC وولٹیج |
وی ٹی ای سی |
- |
-2.5 |
- |
3.8 |
V |
|
بینڈوڈتھ |
بی ڈبلیو |
- |
- |
2.5 |
- |
گیگا ہرٹز |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
تھرمسٹر بی ویلیو |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
کیریئر سے شور کا تناسب |
CNR |
- |
55 |
- |
- |
ڈی بی |
|
جامع دوسری ترتیب |
سی ایس او |
- |
- |
- |
-55 |
dBm |
|
جامع ٹرپل بیٹ |
- |
- |
- |
- |
-64 |
ڈی بی سی |
● فائبر کی قسم SMF-28e ہو سکتی ہے۔ یا PMF-1550؛
● آؤٹ پٹ پاور 10mW یا اپنی مرضی کے مطابق؛
● 14 پن TEC اور مانیٹر PD کے ساتھ BTF پیکیج۔
● فائبر آپٹک مواصلات؛
● DWDM نظام؛
● CATV ٹرانسمیشن؛
● لیبارٹری ٹیسٹ کا سامان۔
● ITU گرڈ چینل نمبرنگ
|
چینل |
طول موج (nm) |
چینل |
طول موج (nm) |
چینل |
طول موج (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

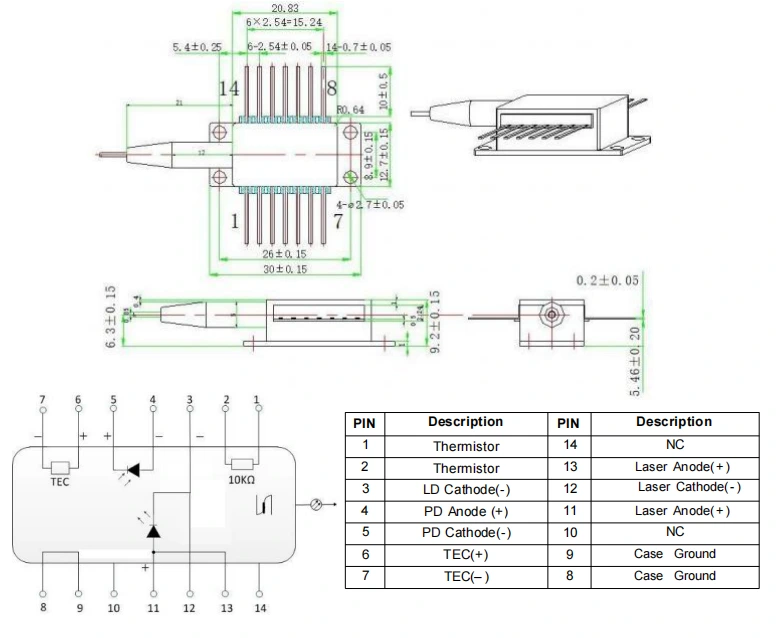

● ٹائپ 1 پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر):DWDM 14PIN CATV کے لیے بٹر فلائی اینالاگ لیزر

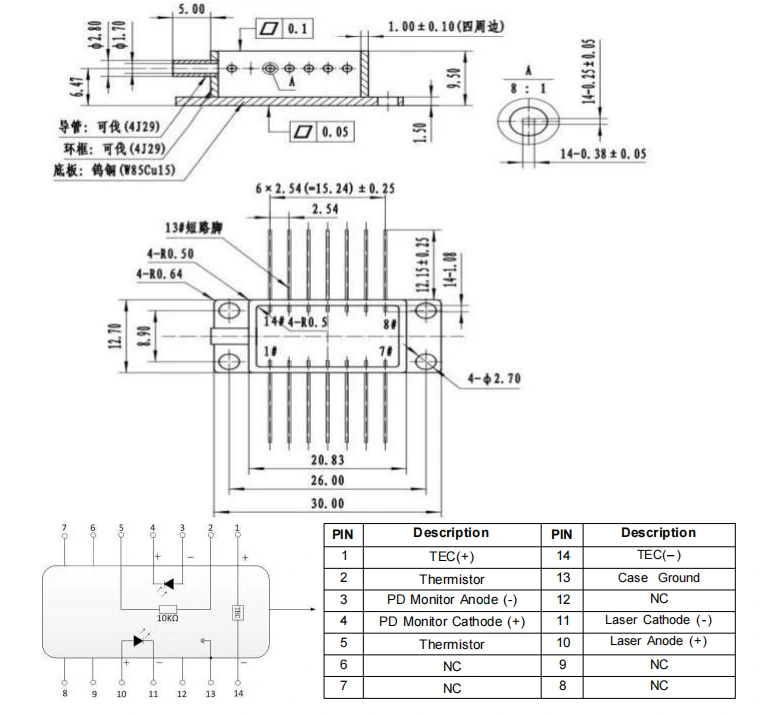

● ٹائپ 2 پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) -DWDM 14PIN CATV کے لیے بٹر فلائی اینالاگ لیزر
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پن آؤٹ |
|
بی ایف ایل ڈی |
-CHXX |
-XX |
-XX |
-XX |
X |
|
ڈی ڈبلیو ڈی ایم |
CH34:1550.12nm CH59:1530.33nm CHXX:DWDM |
10:10mW اپنی مرضی کے مطابق |
ایس ایم : سنگل موڈ پی ایم : پولرائزیشن برقرار رکھنے |
ایف اے: ایف سی/اے پی سی SA: SC/APC دیگر |
NULL: ٹائپ کریں۔ 1 2: قسم 2 |
مثال کے طور پر: BFLD-CH56-10SM-FA
(آرڈر کی معلومات: DWDM 14PIN Butterfly analog Laser for CATV, CH56: 1532.68nm، 10mW آؤٹ پٹ پاور، SM فائبر، FC/APC کنیکٹر، type1 پن آؤٹ)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● ESD تحفظ: یہ آلہ ہے۔ electrostatic حساس. لہذا، سخت مخالف جامد تحفظ کے اقدامات ضروری ہے پیکیجنگ، نقل و حمل اور استعمال کے دوران اس پر عمل کریں۔ مزید برآں، بجلی کی فراہمی میں اضافے کو روکنے کے لیے احتیاطی تدابیر اختیار کی جانی چاہئیں، کیونکہ ایسا کرنے میں ناکامی ہے۔ اس کے نتیجے میں آلہ کو مستقل نقصان پہنچ سکتا ہے (مثال کے طور پر، مناسب آلات کو یقینی بنائیں گراؤنڈ کریں اور اینٹی سٹیٹک کلائی کا پٹا پہنیں)۔
● پن سولڈرنگ کے تقاضے: اگر پن سولڈر کرنے کی ضرورت ہے، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے۔ پر خصوصی توجہ دیں۔ مندرجہ ذیل: سولڈرنگ کے عمل کے دوران، آلہ غیر طاقت میں ہونا ضروری ہے ریاست، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہئے.
● کرنٹ لگائیں: پاور اپ کے دوران عمل کریں، کبھی بھی زیادہ کرنٹ براہ راست نہ لگائیں، کیونکہ اس سے چپ کو نقصان پہنچنے کا خطرہ ہے۔ اس کے بجائے، چپ کی دہلیز کے قریب موجودہ سطح پر ڈیوائس کو پاور اپ کریں، اور پھر آہستہ آہستہ کرنٹ کو چھوٹے انکریمنٹ میں بڑھائیں جب تک کہ مطلوبہ نہ ہو۔ سطح تک پہنچ گئی ہے.
● TEC کولر: تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر انکریمنٹل پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ چپ کو زیادہ گرمی اور اوورلوڈ کو روکیں۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
