1. کا تعارف بلٹ ان ڈرائیو سرکٹس کے ساتھ CWDM 1270-1650nm DFB لیزر سورس
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

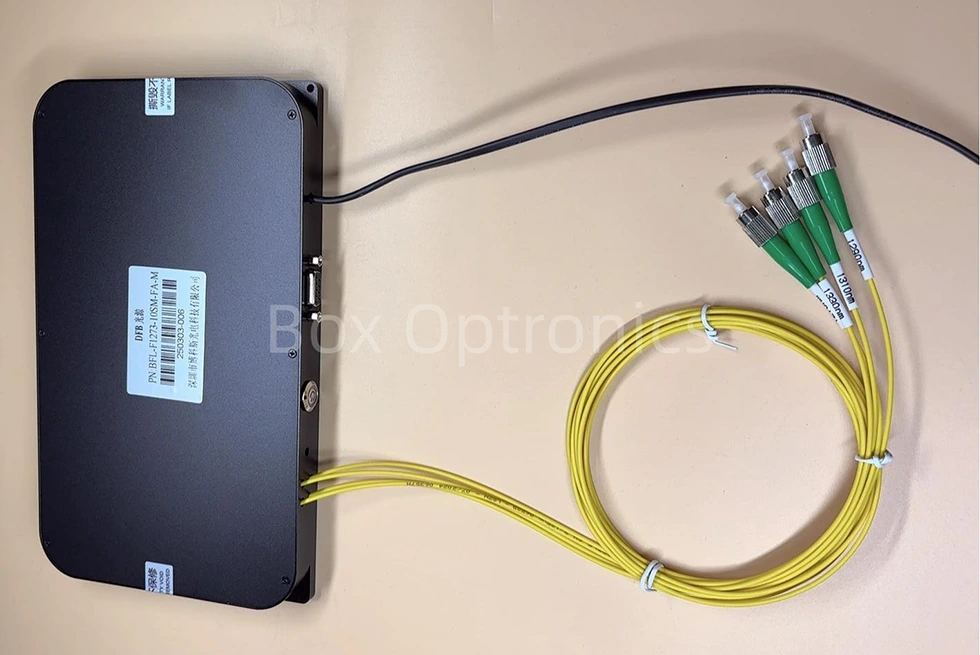

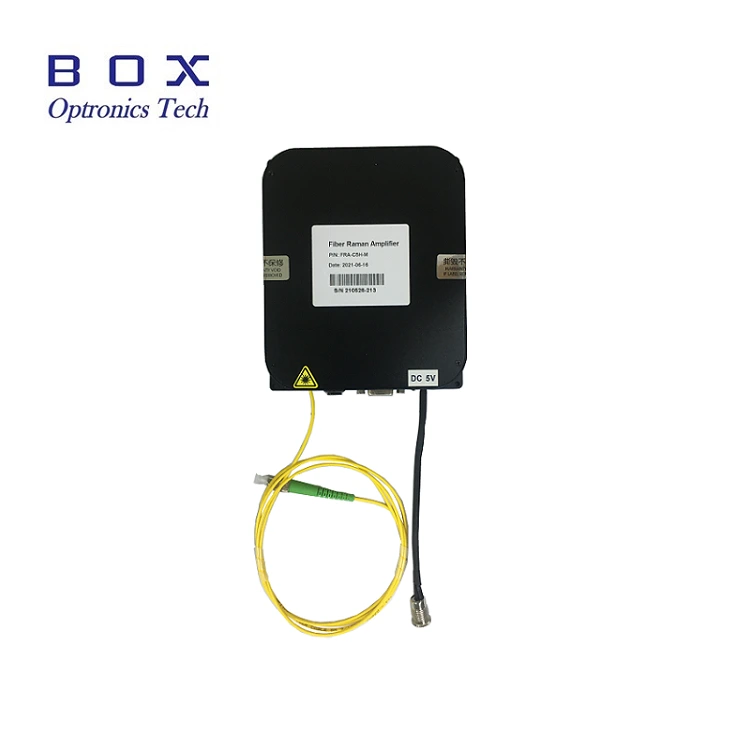

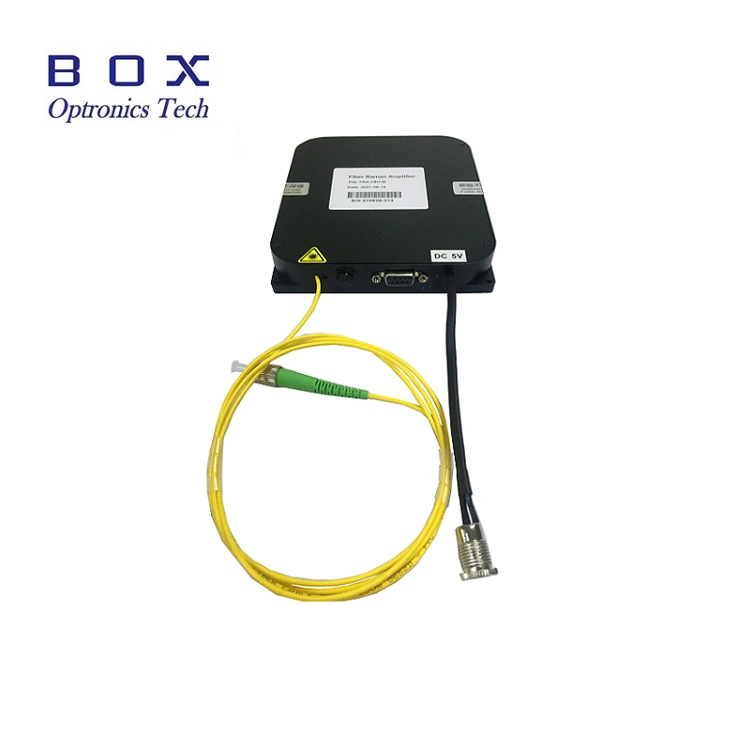

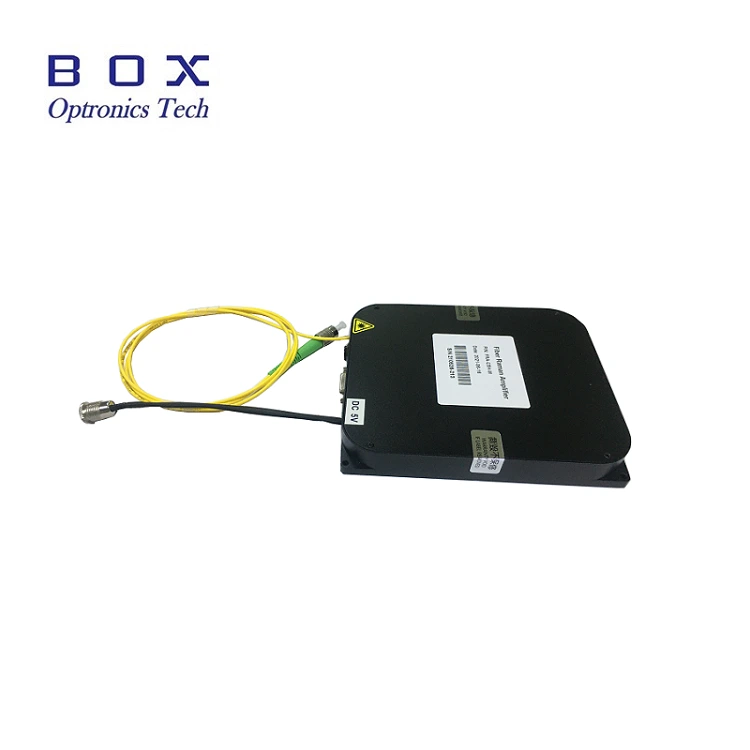

یہ ایک CWDM 1270-1650nm DFB لیزر ماخذ کے ساتھ ہے۔ بلٹ ان ڈرائیو سرکٹس آؤٹ پٹ کے ساتھ ڈی ایف بی سیمی کنڈکٹر لیزر چپ کو اپناتے ہوئے 10mW سے زیادہ پاور، SM/PM فائبر، اور بہترین پاور اور سپیکٹرل استحکام۔ یہ مواصلاتی انٹرفیس کے ساتھ بینچ ٹاپ اور ماڈیولر کنفیگریشنز کو سپورٹ کرتا ہے۔ سسٹم انٹیگریشن کے لیے ایک مانیٹرنگ سافٹ ویئر۔ نان لائنر آپٹکس کے لیے موزوں ہے۔ تحقیق، فائبر لیزر پمپنگ، اور آپٹیکل ٹیسٹنگ سسٹم۔ بار بار پلگ لگانے سے گریز کریں/ دھول کے جمع ہونے اور آخری چہرے کو روکنے کے لیے فائبر کنیکٹرز کو ان پلگ کرنا نقصان
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
آپریٹنگ طول موج |
nm |
CWDM، 1625، 1650 |
|
|
آؤٹ پٹ پاور |
mW |
10-100 |
|
|
سپیکٹرل لائن کی چوڑائی |
میگاہرٹز |
3 |
دیگر |
|
سائیڈ موڈ کو دبانا تناسب |
ڈی بی |
>30 |
|
|
بجلی کی عدم استحکام (مختصر مدت 15 منٹ) |
ڈی بی |
≤±0.02 |
|
|
بجلی کی عدم استحکام (طویل مدتی 8 گھنٹے) |
ڈی بی |
≤±0.05 |
|
|
کنیکٹر |
- |
ایف سی/اے پی سی |
|
|
فائبر کی قسم |
- |
SMF-28/PM1550 |
|
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
|
150(W)×125(D)×20(H) |
ماڈیول |
||
|
بجلی کی فراہمی |
V |
AC 110~240V، <20W |
بینچ ٹاپ |
|
DC 5V/4A، <15W |
ماڈیول |
||
|
بجلی کی کھپت |
W |
≤ 60 |
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
● طاقت اور سپیکٹرل استحکام؛
● آؤٹ پٹ پاور سایڈست 10 ~ 100٪؛
● ماڈیول/بینچ ٹاپ اختیاری، آسانی سے مواصلات کی نگرانی کے ساتھ انضمام؛
● حمایت کرتا ہے۔ مختلف آپٹیکل سسٹمز کو فٹ کرنے کے لیے SM/PM فائبر حسب ضرورت۔
● آپٹیکل ٹرانسمیشن سسٹم؛
● فائبر لیزر پمپنگ؛
● نان لائنر آپٹکس ریسرچ۔
● CWDM طول موج 1270~1650nm، WL رواداری +/-3nm ہے۔
(ہر 20nm پر ایک طول موج دستیاب ہے۔)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm
* اپنی مرضی کے مطابق ملٹی چینل ڈی ایف بی لیزر سورس کی حمایت کریں۔
● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
CWDM لیزر سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS485 DB9 ڈیٹا کیبل |
1 |
|
3 |
پاور اڈاپٹر (اختیاری) |
1 |
|
4 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
مرحلہ 1. پیک کھولنا: اسمبلی سے پہلے، چیک کریں۔ چاہے تمام لوازمات مکمل ہوں، بشمول لیزر سورس ماڈیول، USB ڈیٹا کیبل، پاور اڈاپٹر، ٹیسٹ رپورٹ، وغیرہ
مرحلہ 2۔ پاور سپلائی: ڈی سی سے منسلک سوئچنگ پاور سپلائی یا ایک ریگولیٹڈ پاور سپلائی جو ان کی طاقت کو پورا کرتی ہے۔ فراہمی کی ضروریات. صرف اصل مماثل پاور اڈاپٹر استعمال کریں (DC5V یا DC12V)۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (پاور اڈاپٹر مقامی وولٹیج کے معیار کے مطابق فراہم کی جاتی ہے۔)
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی اور نقصان نہیں ہے۔
Setp4. میزبان کمپیوٹر سے جڑیں: استعمال کریں۔ DFB لیزر سورس اور کمپیوٹر کو جوڑنے کے لیے USB-RS485 DB9 ڈیٹا کیبل؛ کمپیوٹر کو شناخت کرنے کے لیے پہلے ایک سرشار سیریل پورٹ ڈرائیور انسٹال کرنا چاہیے۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور روشنی کے منبع ماڈیول کو صحیح طریقے سے منسلک اور بات چیت نہیں کیا جا سکتا ہے۔ براہ کرم پوچھیں۔ ڈرائیور کے لیے باکس آپٹرونکس۔

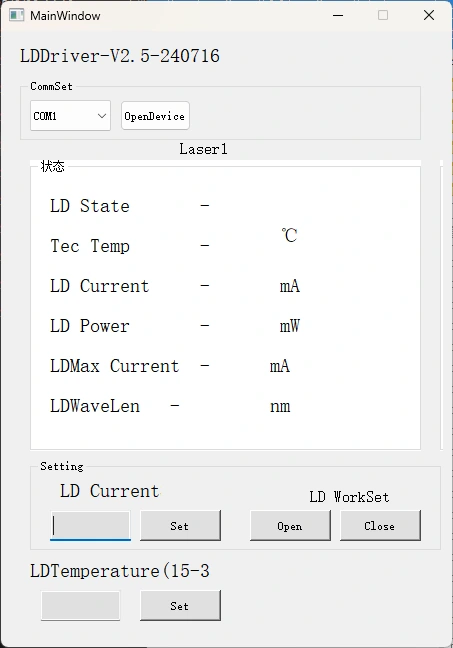

Step5.Control سافٹ ویئر: Box Optronics سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ DFB لیزر سورس کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کریں۔ کا انتخاب کریں۔ درست پورٹ، کرنٹ اور درجہ حرارت سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (کو نقصان کو روکیں، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ مت کرو فوری طور پر مکمل کرنٹ لگائیں۔)
مرحلہ 6۔استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور منقطع کریں۔ فائبر کنکشن.
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
|
بی ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
-X |
|
CWDM لیزر ذریعہ |
1064:1064nm 1310 :1310nm 1550:1550nm CWDM
|
10:10mW 20:20mW 40:40mW 1H: 100mW دیگر |
SM:SMF-28e PM:PM1550 |
ایف اے: ایف سی/اے پی سی SA: SC/APC دیگر |
M: ماڈیول ب: بینچ ٹاپ |
مثال کے طور پر: BLD-1550-1HSM-FA-M
(آرڈر کی معلومات: بلٹ ان ڈرائیو کے ساتھ CWDM 1550nm DFB لیزر سورس سرکٹس، 100mW آؤٹ پٹ پاور، SMF-28e فائبر کے ساتھ، FC/APC کنیکٹر، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● روکنے کے لیے فائبر کنیکٹرز کو بار بار پلگ کرنے/انپلگ کرنے سے گریز کریں۔ دھول کا جمع ہونا اور چہرے کو پہنچنے والا نقصان۔
● فائبر کنیکٹرز کو لنٹ فری وائپ کے ساتھ صاف کریں اور a سے معائنہ کریں۔ کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر۔ ریشوں کو ہمیشہ جوڑیں/منقطع کریں۔ بغیر کسی طاقت کے چہرے کے جلنے سے بچنے کے لیے۔ ڈسٹ کیپس کے ساتھ غیر استعمال شدہ کنیکٹر کیپ کریں۔
● سامان کو خشک، نمی سے پاک ماحول میں ذخیرہ کریں۔
● لیزر سورس ماڈیول کو طویل عرصے تک استعمال کرتے وقت، یاد رکھیں ماڈیول کی گرمی کی کھپت اور وینٹیلیشن پر غور کریں اور رکھیں گرمی سنک پر ماڈیول.
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
