1. 840nm 20mW SLED براڈ بینڈ لائٹ سورس کا تعارف
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. معیاری لوازمات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس اور ادائیگی کی شرائط
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور بعد از فروخت سروس

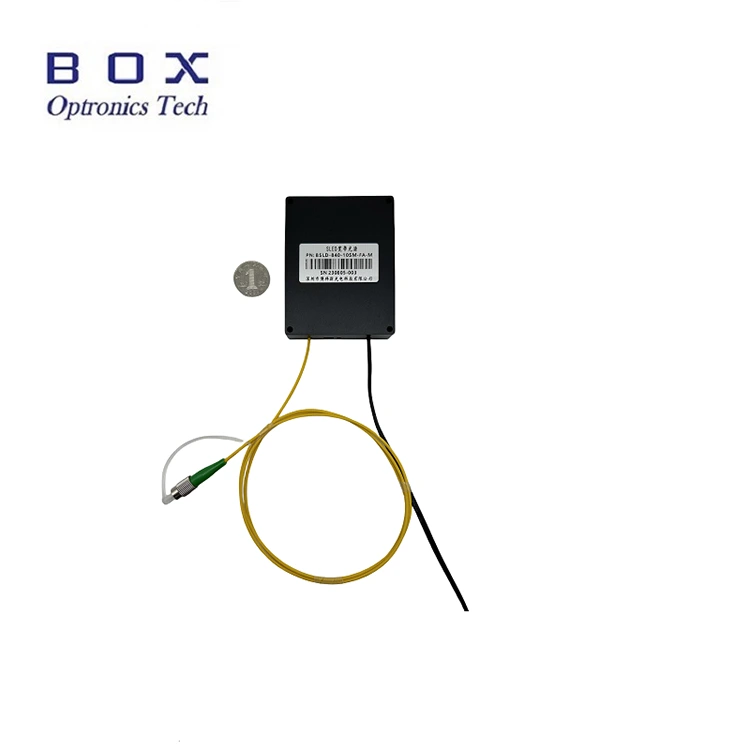

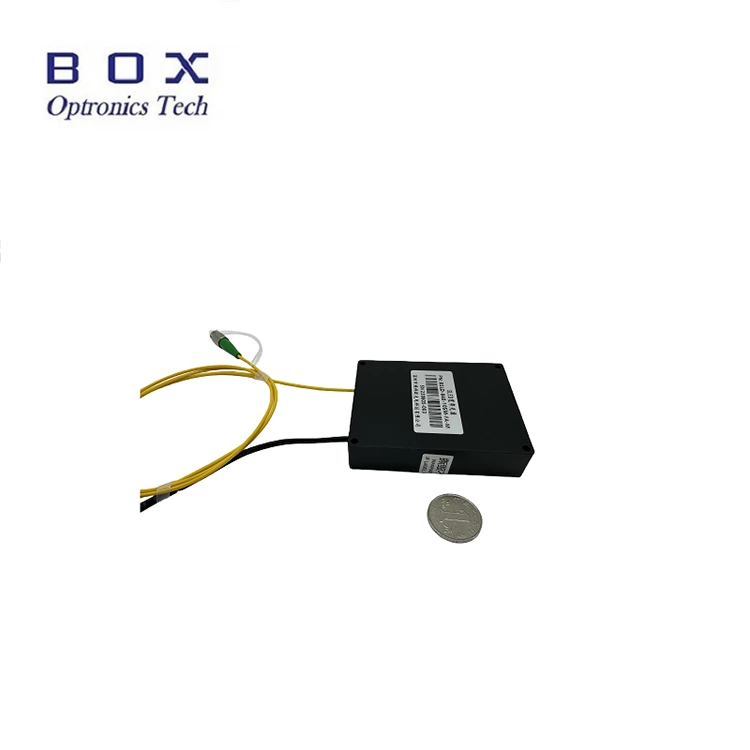

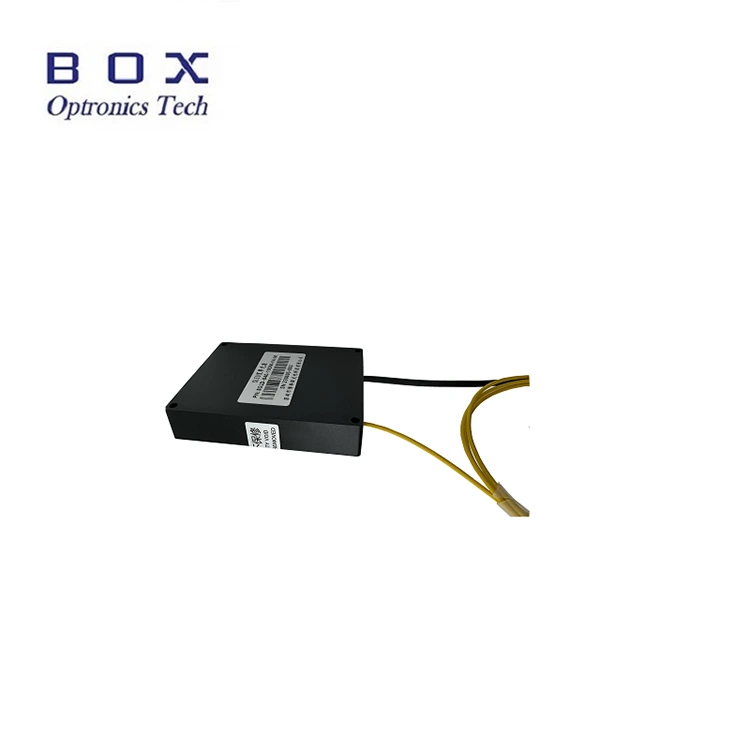

یہ ایک 840nm 20mW SLED براڈبینڈ لائٹ سورس ہے جو سپر لومینیسینٹ ڈائیوڈ ٹیکنالوجی کو اپناتا ہے، جس میں 20mW سے زیادہ آؤٹ پٹ پاور، 45nm سے زیادہ -3dB بینڈوتھ، فلیٹ سپیکٹرم، کم لہر اور بہترین طویل مدتی استحکام ہے۔ یہ صنعتی اور طبی انضمام کے لیے مواصلاتی انٹرفیس اور مانیٹرنگ سافٹ ویئر کے ساتھ بینچ ٹاپ اور ماڈیولر کنفیگریشنز کو سپورٹ کرتا ہے۔ صنعتی OCT، فائبر سینسنگ، اور میڈیکل امیجنگ کے لیے موزوں ہے۔ براہ کرم ریٹیڈ وولٹیج، کنٹرول درجہ حرارت اور نمی کے ساتھ استعمال کریں، گرمی کی اچھی کھپت کو یقینی بنائیں، آؤٹ پٹ اوورلوڈ اور آلودگی سے بچیں۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
آپریٹنگ طول موج |
nm |
840 |
±20 |
|
آؤٹ پٹ پاور |
mW |
کم از کم 20 |
840nm |
|
-3dB بینڈوتھ |
nm |
Min.45/Typ.48 |
|
|
قلیل مدتی استحکام |
ڈی بی |
≤±0.02/15 منٹ |
|
|
طویل مدتی استحکام |
ڈی بی |
≤±0.05/8 گھنٹے |
|
|
آپٹیکل آئسولیٹر |
ڈی بی |
بغیر |
ماڈیول |
|
پگٹیل فائبر |
- |
CS780 |
ایف سی/اے پی سی |
|
مواصلاتی انٹرفیس |
- |
ٹچ اسکرین/DB9 Female(RS485) |
بینچ ٹاپ |
|
- |
DB9 Female(RS485) |
ماڈیول |
|
|
بجلی کی فراہمی |
- |
AC 110~240V، <30W |
بینچ ٹاپ |
|
- |
5VDC یا 12VDC، <15W |
ماڈیول |
|
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
|
ملی میٹر |
70(W)×90(D)×18(H) |
ماڈیول |
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
آپریٹنگ نمی |
% |
0~70% |
|
● کم سپیکٹرل لہر؛
● 20mW ہائی آؤٹ پٹ پاور؛
● آسان انضمام کے لیے مواصلت کی نگرانی کے ساتھ ماڈیول/بینچ ٹاپ ڈوئل کنفیگریشن؛
● مختلف آپٹیکل سسٹمز میں فٹ ہونے کے لیے SM/PM فائبر حسب ضرورت کو سپورٹ کرتا ہے۔
● صنعتی OCT؛
● چشم OCT؛
● فائبر ڈیوائس کیلیبریشن اور غیر فعال اجزاء کی جانچ کے نظام۔

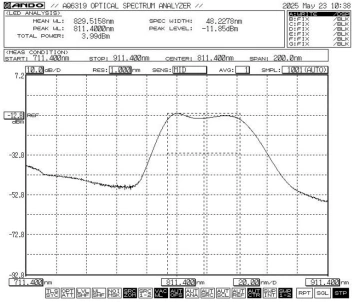

● عام سپیکٹرم: -3dB بینڈوتھ Min.45 / Typ.48

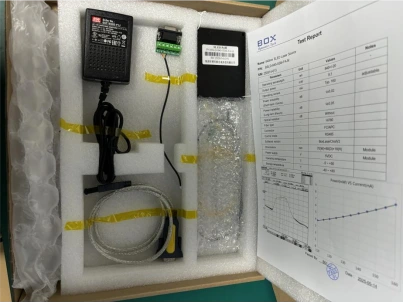

● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
SLED لائٹ سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS485 DB9 ڈیٹا کیبل |
1 |
|
3 |
گرین پورٹ کیبل |
1 |
|
4 |
پاور اڈاپٹر (اختیاری) |
1 |
|
5 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
مرحلہ 1۔پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں، بشمول SLED لائٹ سورس ماڈیول، USB ڈیٹا کیبل، گرین پورٹ کیبل، پاور اڈاپٹر، ٹیسٹ رپورٹ وغیرہ۔
مرحلہ 2۔پاور سپلائی: ڈی سی سوئچنگ پاور سپلائی یا ریگولیٹڈ پاور سپلائی سے منسلک ہے جو ان کی پاور سپلائی کی ضروریات کو پورا کرتی ہے۔ صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (مقامی وولٹیج کے معیار کے مطابق پاور اڈاپٹر فراہم کیا جاتا ہے۔)
مرحلہ 3۔آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر یا فلینج پر ڈسٹ کیپ کھولیں، فائبر کے آخری چہرے کو چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی تصدیق کے بعد اس بات کی تصدیق کی جائے کہ کوئی آلودگی اور نقصان نہیں ہے۔
سیٹ پی 4۔میزبان کمپیوٹر سے جڑیں: 840nm 20mW SLED براڈ بینڈ لائٹ سورس اور کمپیوٹر کو جوڑنے کے لیے گرین پورٹ کیبل اور USB-RS485 DB9 ڈیٹا کیبل کا استعمال کریں۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے کمپیوٹر کو پہلے ایک سرشار سیریل پورٹ ڈرائیور انسٹال کرنا چاہیے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے منسلک اور بات چیت نہیں ہو سکتے۔ براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔
مرحلہ 5۔کنٹرول سافٹ ویئر: Box Optronics 840nm 20mW SLED براڈبینڈ لائٹ سورس کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کرنے کے لیے سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ صحیح پورٹ کا انتخاب کریں، کرنٹ اور درجہ حرارت سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ فوری طور پر مکمل کرنٹ نہ لگائیں۔)
مرحلہ 6۔استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور فائبر کنکشن منقطع کریں۔
|
ایس ایل ڈی ماخذ |
طول موج |
آؤٹ پٹ پاور |
-3dB بینڈوتھ |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
وولٹیج |
|
بی ایس ایل ڈی |
-XXX |
-XX |
-XX |
ایکس ایکس |
-XX |
-X |
(X) |
|
SLD لیزر کا ذریعہ |
840: 840nm |
20: 20mW |
5: 50nm |
SM: CS780 |
FA: FC/APC |
M: ماڈیول بی: بینچ ٹاپ |
ڈیفالٹ: 5VDC H: 12VDC |

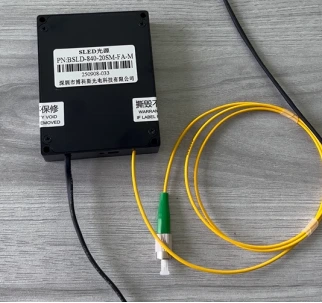

مثال کے طور پر: BSLD-840-205SM-FA-M
(آرڈر کی معلومات: 840nm 20mW SLED براڈبینڈ لائٹ سورس، -3dB بینڈوڈتھ 50nnm کے ارد گرد، SM CS 780 فائبر کے ساتھ، ماڈیول پیکج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics تجویز کرتا ہے کہ EXW استعمال کریں۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● دھول کے جمع ہونے اور چہرے کو پہنچنے والے نقصان کو روکنے کے لیے فائبر کنیکٹرز کو بار بار پلگ کرنے/انپلگ کرنے سے گریز کریں۔
● فائبر کنیکٹرز کو لنٹ فری وائپ سے صاف کریں اور کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر سے معائنہ کریں۔ چہرے پر جلنے سے بچنے کے لیے ہمیشہ بغیر بجلی کے ریشوں کو جوڑیں/منقطع کریں۔ ڈسٹ کیپس کے ساتھ غیر استعمال شدہ کنیکٹر کیپ کریں۔
● سامان کو خشک، نمی سے پاک ماحول میں ذخیرہ کریں۔
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل (مثلاً بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
