840nm 10mW 35nm BW SLD Diode

مندرجات کا جدول

1. 840nm 10mW 35nm BW SLD ڈایڈڈ کا تعارف

2. تکنیکی تفصیلات

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5. پیکنگ کی مثال

6. آرڈرنگ کی معلومات

7. ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10. آپریشن نوٹس

11. کوالٹی اشورینس اور بعد از فروخت سروس

پروڈکٹ کا تعارف

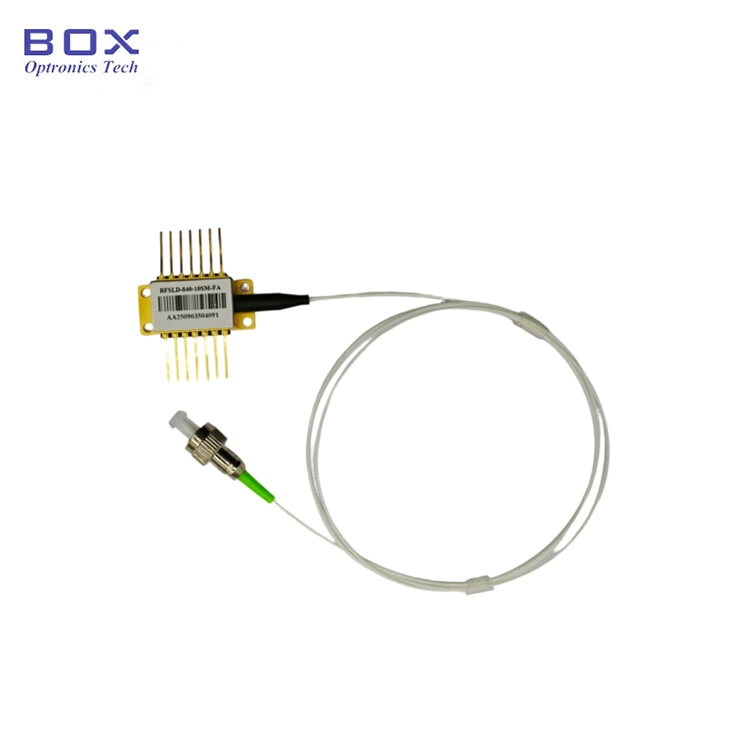

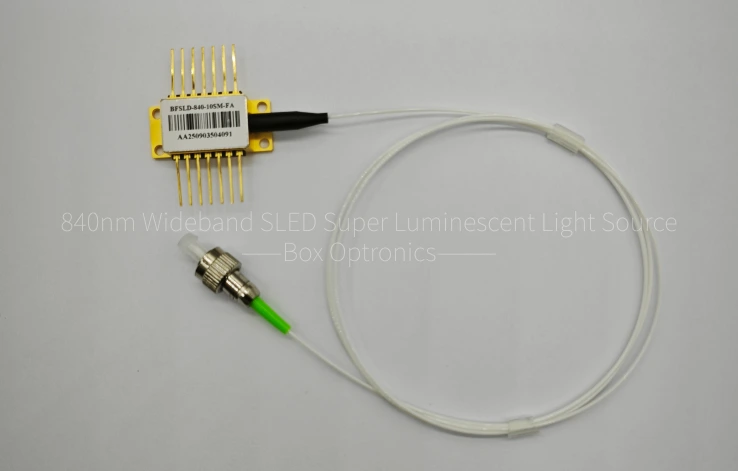

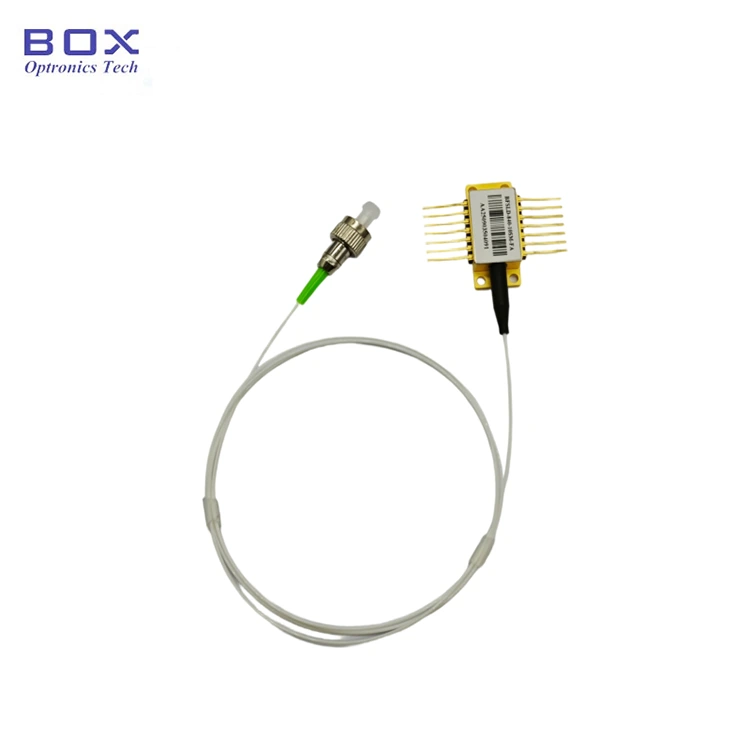

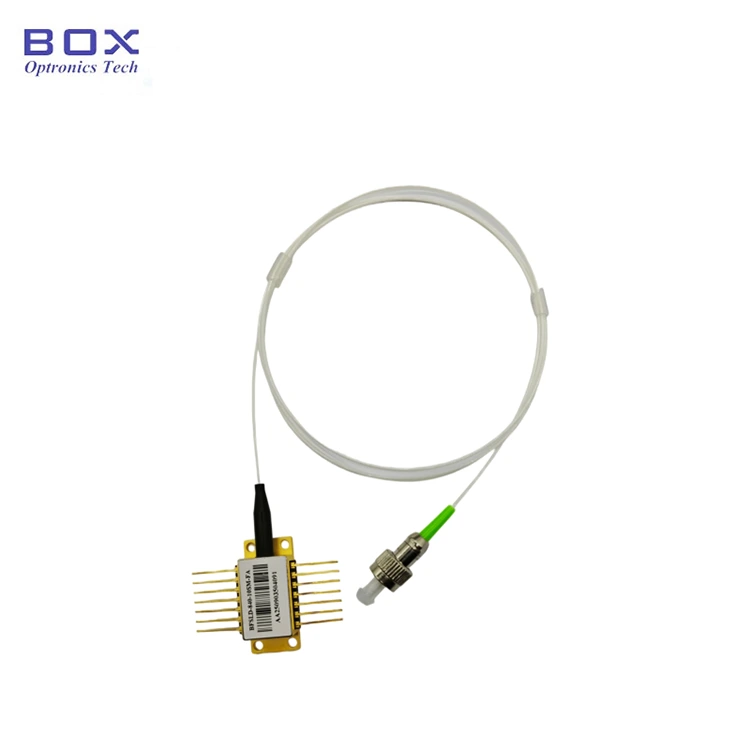

یہ ایک 840nm وائیڈ بینڈ SLED سپر لیومینیسنٹ ڈائیوڈ ہے جس میں 14 پن بٹر فلائی پیکج ہے۔ یہ 10mW تک کی آؤٹ پٹ پاور، 35nm 3dB بینڈوتھ سے زیادہ، اور ایک مستحکم اور ہموار سپیکٹرم کے لیے TEC اور تھرمسٹر کو مربوط کرتا ہے۔ آپٹیکل کوہرنس ٹوموگرافی (OCT) کے لیے موزوں ہے۔ اگر پنوں کو سولڈرنگ کی ضرورت ہوتی ہے تو، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے۔

مصنوعات کی وضاحتیں

مصنوعات کی خصوصیات

● SM فائبر یا PM فائبر پگٹیل؛

● ہائی آؤٹ پٹ پاور 10mW تک؛

● TEC کے ساتھ 14 پن BTF پیکیج۔

پروڈکٹ ایپلی کیشنز

● فائبر آپٹک جائروسکوپس؛

● لیبارٹری وائڈ بینڈ روشنی کے ذرائع اور آپٹیکل ٹیسٹ؛

● آپٹیکل کوہرنس ٹوموگرافی (OCT) اور میڈیکل امیجنگ کا سامان۔

پروڈکٹ کی تفصیلات

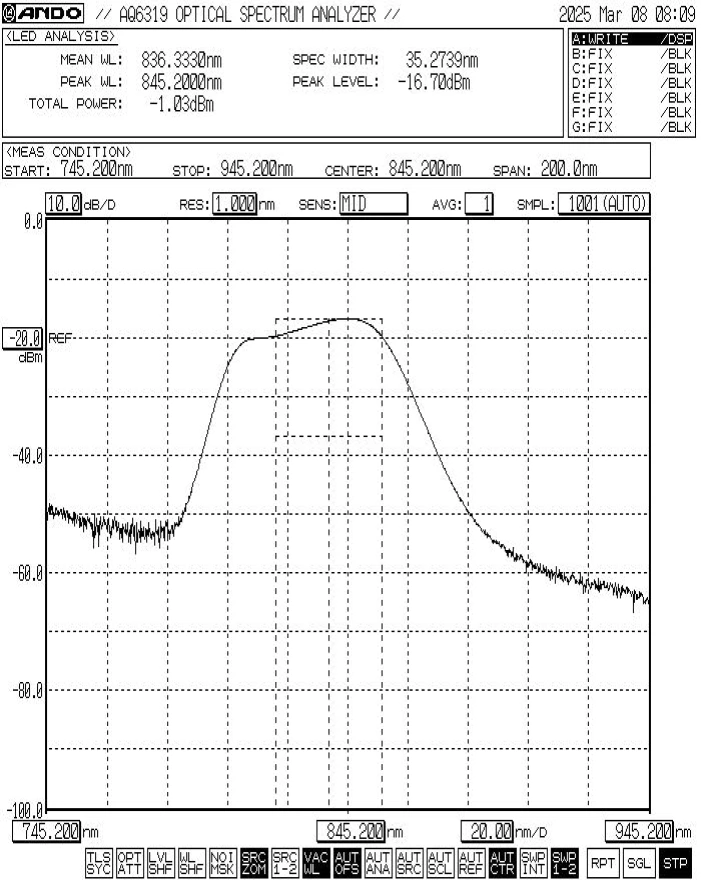

● عام سپیکٹرم: -3dB بینڈوتھ Min.30nm/Typ.35nm

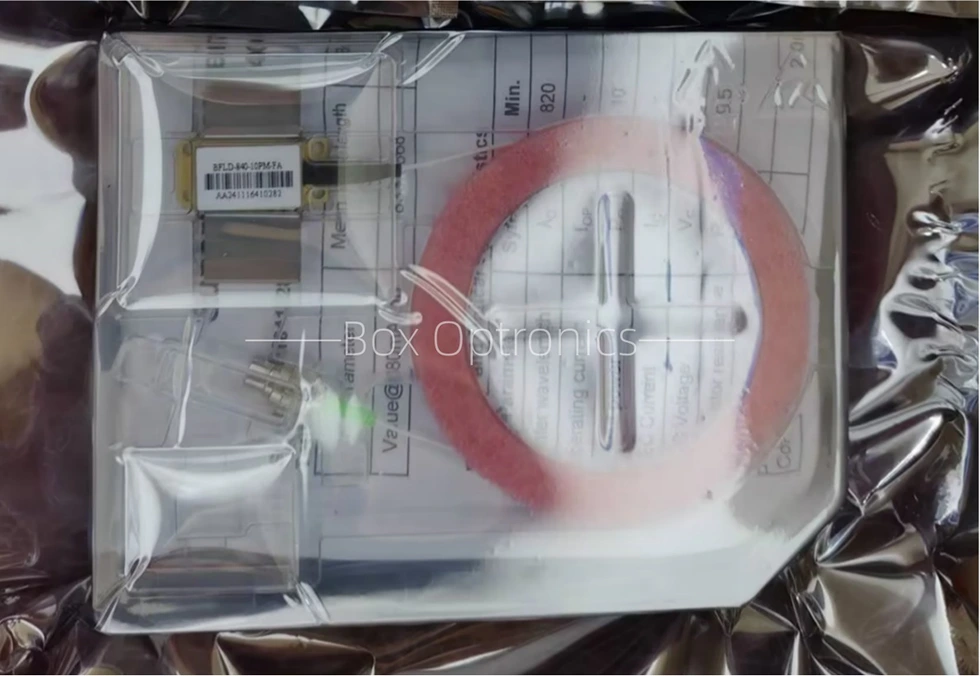

● پیکنگ کی مثال

اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (بیرونی ڈرائیور اختیاری)۔

آرڈر کی معلومات

مثال کے طور پر: BFSLD-840-103SM-FA

(آرڈر کی معلومات: 840nm 10mW 35nm BW SLD Diode، بٹر فلائی پیکیج، عام -3dB بینڈوتھ 35nnm، SM فائبر کے ساتھ، FC/APC کنیکٹر)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس اور ادائیگی کی شرائط

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics تجویز کرتا ہے کہ EXW استعمال کریں۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ لگ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، پیکیجنگ، نقل و حمل، اور استعمال کے دوران مخالف جامد تحفظ کے اقدامات پر سختی سے عمل کرنے کی ضرورت ہے۔ مزید برآں، بجلی کی سپلائی میں اضافے کو روکنے کے لیے احتیاطی تدابیر اختیار کی جانی چاہیے، کیوں کہ ایسا کرنے میں ناکامی کے نتیجے میں ڈیوائس کو مستقل نقصان پہنچ سکتا ہے (مثلاً، آلات کی مناسب گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک کلائی کا پٹا پہننا)۔

● پلس کرنٹ کی وجہ سے ہونے والے نقصان کو روکنے کے لیے پروڈکٹ کے آپریٹنگ سرکٹ کے استحکام کی تصدیق کریں۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے ڈالتے یا ہٹاتے وقت، ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر دباؤ نہ لگائیں۔ کنیکٹرز سے لیس آلات کے لیے، اس بات کو یقینی بنائیں کہ انسٹالیشن یا ہٹانے کے دوران ڈیوائس اور فائبر کنیکٹر دونوں ایک ساتھ اٹھائے جائیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہیے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص طور پر مندرجہ ذیل باتوں پر توجہ دی جانی چاہیے: سولڈرنگ کے عمل کے دوران، آلے کو طاقت سے محروم حالت میں ہونا چاہیے، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہیے۔

● ڈیوائس استعمال کرتے وقت، ڈیٹا شیٹ میں بیان کردہ آپریٹنگ وولٹیج اور موجودہ رینجز کی سختی سے پابندی کریں۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج)، اور λc (سینٹر ویو لینتھ)— کو شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں خاص طور پر حوالہ دیا جانا چاہیے۔ نوٹ: قطعی زیادہ سے زیادہ درجہ بندی سے آگے کا آپریشن آلہ کو مستقل نقصان پہنچا سکتا ہے۔

کوالٹی اشورینس اور بعد از فروخت سروس

● وارنٹی کی مدت:

خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:

(1) قدرتی عوامل (مثلاً بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
