1060nm 5mW SLED لیزر ڈائیوڈ

مندرجات کا جدول

1. 1060nm 5mW SLED لیزر ڈائیوڈ کا تعارف

2. تکنیکی تفصیلات

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5. پیکنگ کی مثال

6. آرڈرنگ کی معلومات

7. ڈیٹا شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10. آپریشن نوٹس

11. کوالٹی اشورینس اور بعد از فروخت سروس

پروڈکٹ کا تعارف

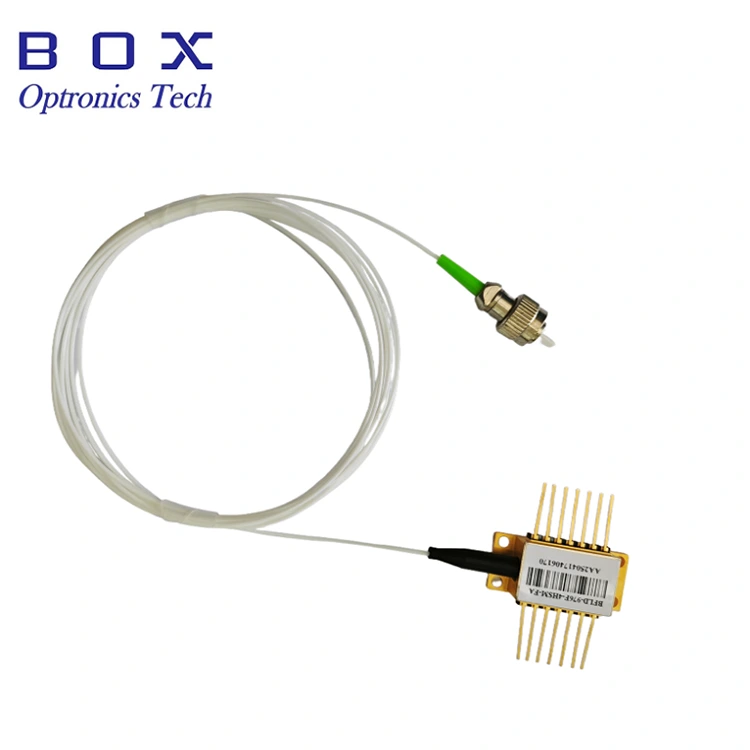

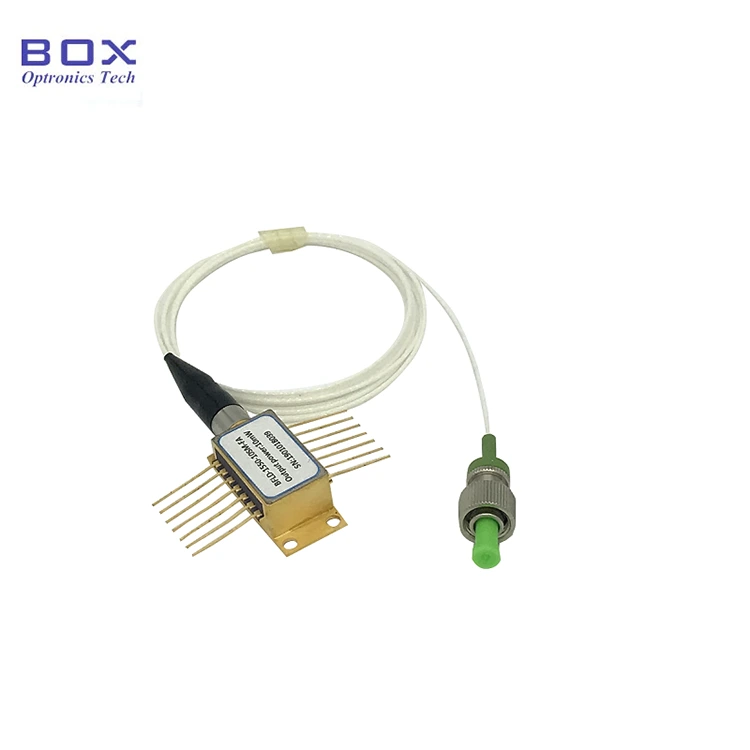

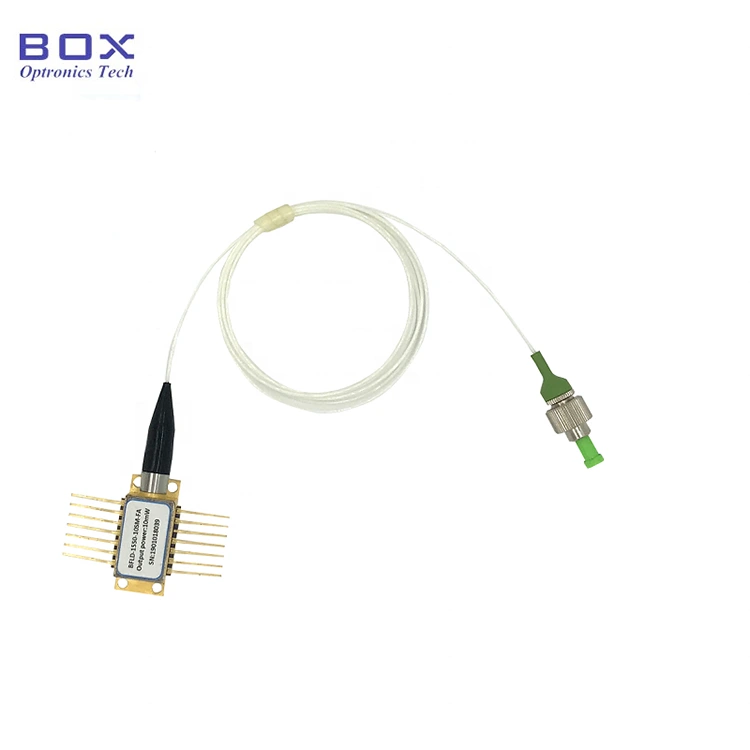

یہ ایک 1060nm 5mW SLED لیزر ڈائیوڈ ہے جس میں 14 پن بٹر فلائی پیکج ہے۔ یہ 5mW تک آؤٹ پٹ پاور، 15nm 3dB بینڈوتھ سے زیادہ کی خصوصیات رکھتا ہے، اور ایک مستحکم اور ہموار سپیکٹرم کے لیے TEC اور تھرمسٹر کو مربوط کرتا ہے۔ آپٹیکل کوہرنس ٹوموگرافی (OCT) کے لیے موزوں ہے۔ اگر پنوں کو سولڈرنگ کی ضرورت ہوتی ہے تو، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے۔

مصنوعات کی وضاحتیں

مصنوعات کی خصوصیات

● SM Hi1060 یا PM980 pigtail;

● آؤٹ پٹ پاور 5mW تک؛

● TEC اور مانیٹر PD کے ساتھ 14 پن BTF پیکیج۔

پروڈکٹ ایپلی کیشنز

● فائبر آپٹک جائروسکوپس؛

● فائبر آپٹک سینسنگ سسٹم؛

● آپٹیکل آلات کا نظام۔

پروڈکٹ کی تفصیلات

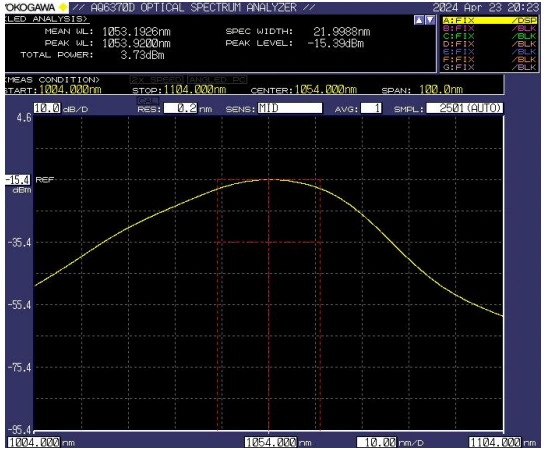

● عام سپیکٹرم: -3dB بینڈوتھ Min.15nm/Typ.20nm

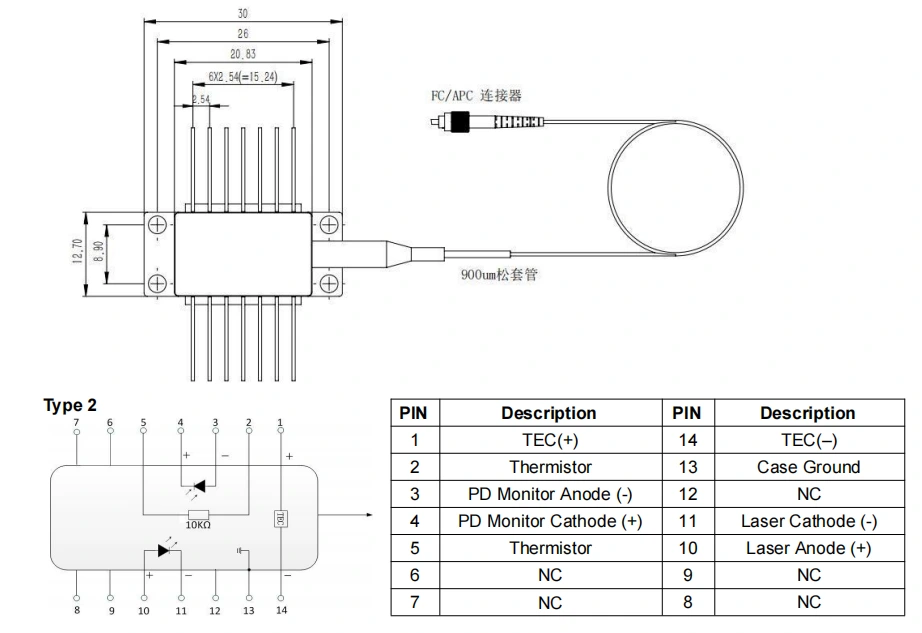

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) -1060nm 5mW SLED لیزر ڈیوڈ

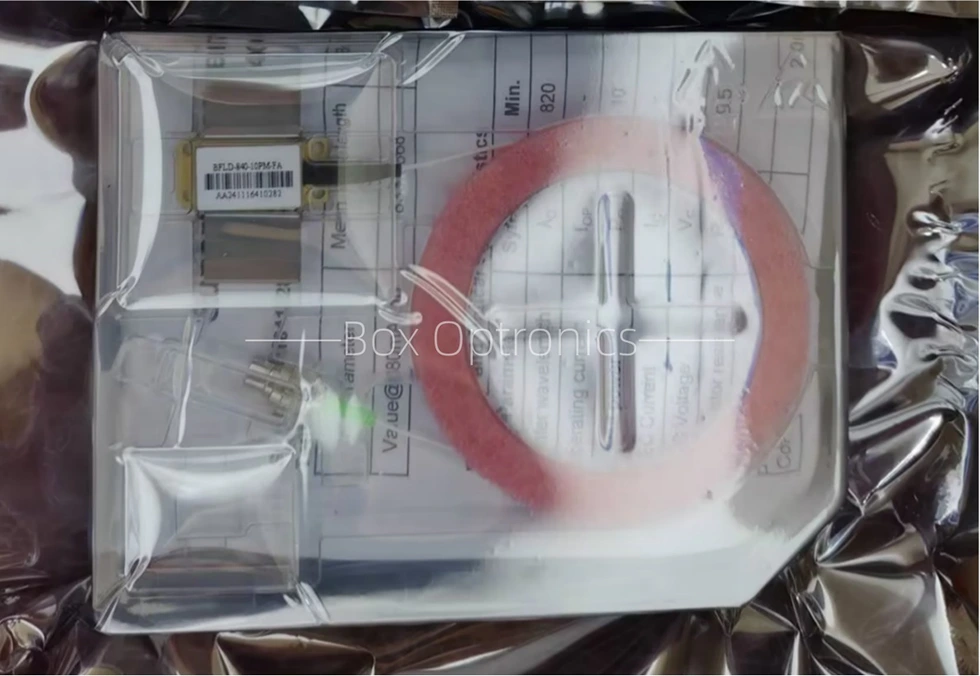

● پیکنگ کی مثال

*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (بیرونی ڈرائیور اختیاری)۔

آرڈر کی معلومات

مثال کے طور پر: BFSLD-1060-5SM-FA

(آرڈر کی معلومات: 1060nm 5mW SLED Laser Diode، Butterfly پیکیج، SM  Hi1060 فائبر کے ساتھ، FC/APC کنیکٹر)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ

ڈیٹا شیٹ

اقتباس اور ادائیگی کی شرائط

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics تجویز کرتا ہے کہ EXW استعمال کریں۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ لگ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، پیکیجنگ، نقل و حمل، اور استعمال کے دوران مخالف جامد تحفظ کے اقدامات پر سختی سے عمل کرنے کی ضرورت ہے۔ مزید برآں، بجلی کی سپلائی میں اضافے کو روکنے کے لیے احتیاطی تدابیر اختیار کی جانی چاہیے، کیوں کہ ایسا کرنے میں ناکامی کے نتیجے میں ڈیوائس کو مستقل نقصان پہنچ سکتا ہے (مثلاً، آلات کی مناسب گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک کلائی کا پٹا پہننا)۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے ڈالتے یا ہٹاتے وقت، ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر دباؤ نہ لگائیں۔ کنیکٹرز سے لیس آلات کے لیے، اس بات کو یقینی بنائیں کہ انسٹالیشن یا ہٹانے کے دوران ڈیوائس اور فائبر کنیکٹر دونوں ایک ساتھ اٹھائے جائیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہیے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص طور پر مندرجہ ذیل باتوں پر توجہ دی جانی چاہیے: سولڈرنگ کے عمل کے دوران، آلے کو طاقت سے محروم حالت میں ہونا چاہیے، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہیے۔

● پاور اپ کے عمل کے دوران، کبھی بھی زیادہ کرنٹ براہ راست نہ لگائیں، کیونکہ اس سے چپ کو نقصان پہنچنے کا خطرہ ہے۔ اس کے بجائے، چپ کی دہلیز کے قریب موجودہ سطح پر ڈیوائس کو پاور اپ کریں، اور پھر مطلوبہ سطح تک پہنچنے تک کرنٹ کو آہستہ آہستہ چھوٹے انکریمنٹ میں بڑھائیں۔

● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کے زیادہ گرم ہونے اور اوورلوڈ کو روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔

کوالٹی اشورینس اور بعد از فروخت سروس

● وارنٹی کی مدت:

خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:

(1) قدرتی عوامل (مثلاً بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
