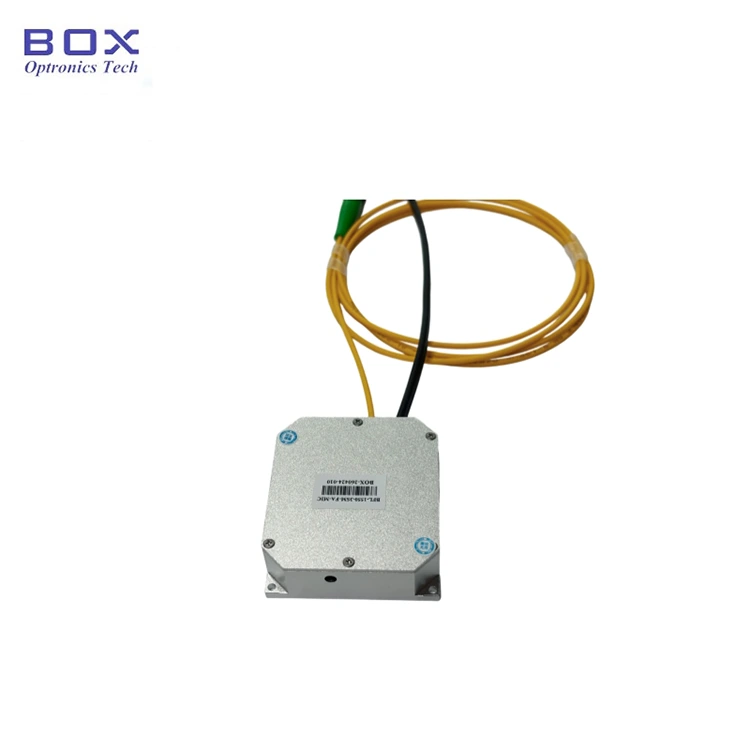

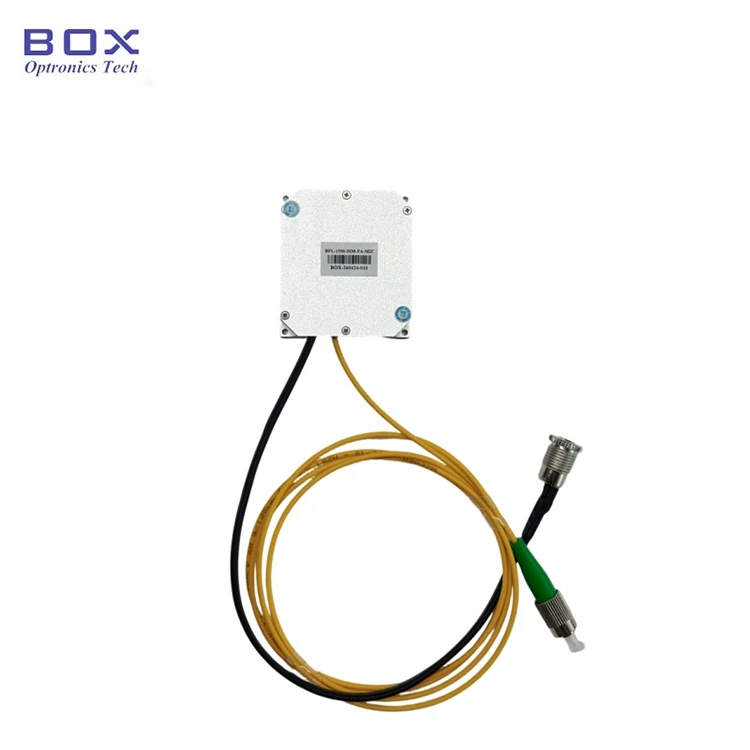

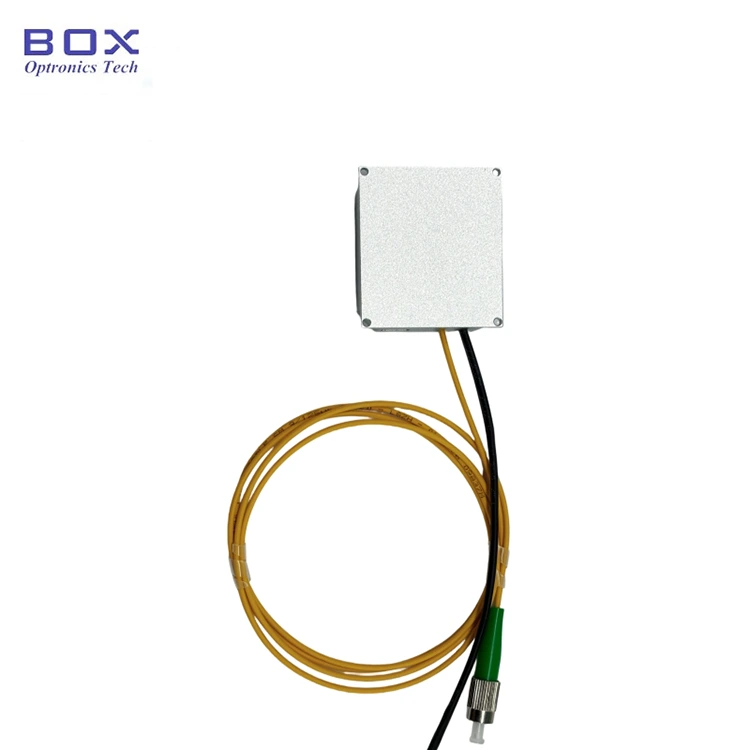

یہ ایک 1550nm SLD براڈبینڈ لائٹ سورس مائیکرو ماڈیول ہے جو سپر لومینیسینٹ ڈائیوڈ ٹیکنالوجی کو اپناتا ہے، جس میں آؤٹ پٹ پاور 3mW اور 10mW اختیاری، -3dB بینڈوتھ 30nm سے زیادہ، فلیٹ سپیکٹرم، کم لہر، اور بہترین طویل مدتی استحکام ہے۔ ایس ایم فائبر اور پی ایم فائبر دستیاب ہیں۔ یہ RS485 کمیونیکیشن انٹرفیس اور سسٹم انٹیگریشن کے لیے مانیٹرنگ سافٹ ویئر کو سپورٹ کرتا ہے۔ کمپیکٹ طول و عرض صرف 46.6x51.6x15mm ہے۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
|
آپریٹنگ طول موج |
nm |
1550 |
±20 |
|
|
آؤٹ پٹ پاور |
mW |
>3 |
>10 |
|
|
-3dB بینڈوتھ |
nm |
>30 |
|
|
|
قلیل مدتی استحکام |
ڈی بی |
≤±0.02/15 منٹ |
|
|
|
طویل مدتی استحکام |
ڈی بی |
≤±0.05/8 گھنٹے |
|
|
|
آپٹیکل آئسولیٹر |
ڈی بی |
بغیر |
ماڈیول |
|
|
پگٹیل فائبر |
- |
SMF-28e/PM1550 |
ایف سی/اے پی سی |
|
|
مواصلاتی انٹرفیس |
- |
DB9 Female(RS485) |
ماڈیول |
|
|
بجلی کی فراہمی |
- |
5VDC، <15W |
ماڈیول |
|
|
طول و عرض |
ملی میٹر |
46.6(W)×51.6(D)×15(H) |
ماڈیول |
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
|
آپریٹنگ نمی |
% |
0~70% |
|
|
● چھوٹے سائز؛ l
● وسیع سپیکٹرم؛
● کم سپیکٹرل لہر؛
● آسان انضمام کے لیے DB9 Female(RS485) مواصلات۔
● آپٹیکل کوہرنس ٹوموگرافی (OCT)؛
● میڈیکل امیجنگ؛
● فائبر آپٹک گائروسکوپ (FOG)۔

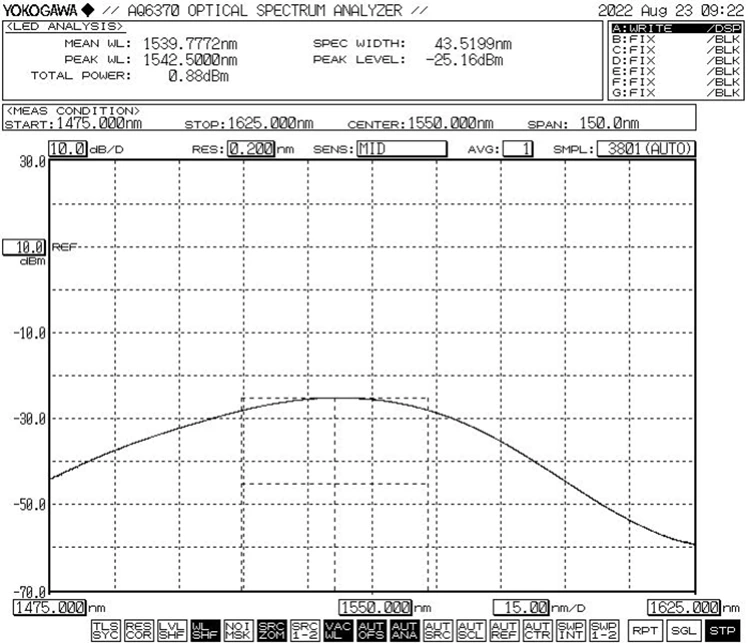

● عام سپیکٹرم: -3dB بینڈوتھ Min.30nm

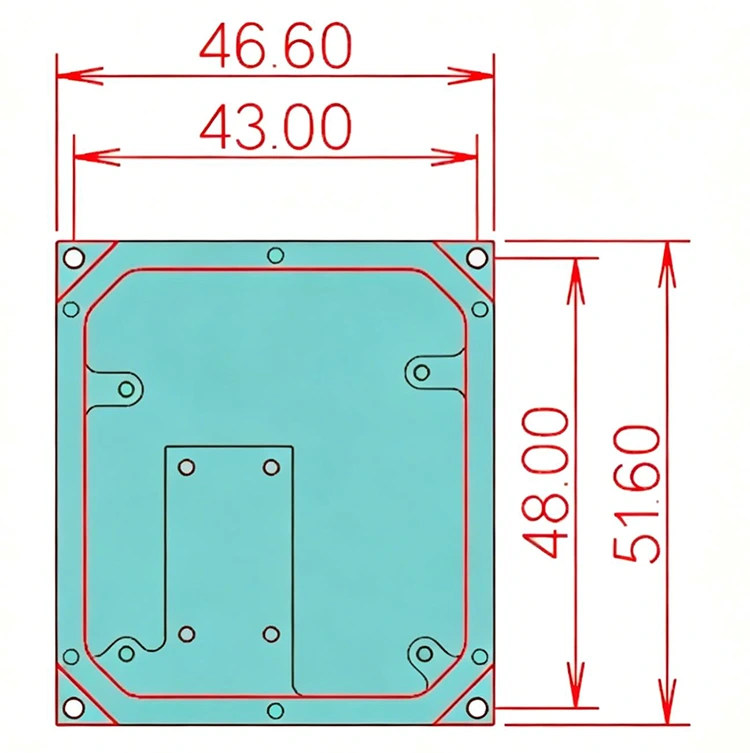

● طول و عرض(ملی میٹر): 46.6(W)×51.6(D)×15(H)
مرحلہ 1۔ پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں۔
مرحلہ 2۔ پاور سپلائی: ڈی سی سوئچنگ پاور سپلائی یا ریگولیٹڈ پاور سپلائی سے منسلک ہے جو ان کی پاور سپلائی کی ضروریات کو پورا کرتی ہے۔ صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (مقامی وولٹیج کے معیار کے مطابق پاور اڈاپٹر فراہم کیا جاتا ہے۔)
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر یا فلینج پر ڈسٹ کیپ کھولیں، فائبر کے آخری چہرے کو چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی تصدیق کے بعد اس بات کی تصدیق کی جائے کہ کوئی آلودگی اور نقصان نہیں ہے۔
سیٹ پی 4۔ میزبان کمپیوٹر سے جڑیں: 1550nm SLD براڈبینڈ لائٹ سورس مائیکرو ماڈیول اور کمپیوٹر کو جوڑنے کے لیے گرین پورٹ کیبل اور USB-RS485 DB9 ڈیٹا کیبل کا استعمال کریں۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے کمپیوٹر کو پہلے ایک سرشار سیریل پورٹ ڈرائیور انسٹال کرنا چاہیے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے منسلک اور بات چیت نہیں ہو سکتے۔ براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔
مرحلہ 5۔ کنٹرول سافٹ ویئر: Box Optronics 1550nm SLD براڈبینڈ لائٹ سورس مائیکرو ماڈیول کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کرنے کے لیے سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ صحیح پورٹ کا انتخاب کریں، کرنٹ اور درجہ حرارت سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ فوری طور پر مکمل کرنٹ نہ لگائیں۔)
مرحلہ 6۔ استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور فائبر کنکشن منقطع کریں۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
|
بی ایس ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
-X |
|
ایس ایل ڈی لائٹ سورس |
1550:1550nm |
03:03mW 10:10mW |
SM:SMF-28e PM:PM1550 |
FA:FC/APC دیگر |
MIC: مائیکرو ماڈیول |
مثال کے طور پر: BSLD-1550-10SM-FA-MIC
(آرڈر کی معلومات: 1550nm SLD براڈبینڈ لائٹ سورس مائیکرو ماڈیول، 10mW آؤٹ پٹ پاور، SMF-28e فائبر کے ساتھ، FC/APC کنیکٹر)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics EXW استعمال کرنے کی تجویز کرتا ہے۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار: 10-15 کام کے دن۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس: 3-5 کام کے دن۔
● فائبر کنیکٹرز کو لنٹ فری وائپ سے صاف کریں اور کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر سے معائنہ کریں۔ چہرے پر جلنے سے بچنے کے لیے ہمیشہ بغیر بجلی کے ریشوں کو جوڑیں/منقطع کریں۔ فائبر آپٹک کنیکٹرز کو ڈسٹ کیپس سے ڈھانپنا چاہیے۔
● اگر آؤٹ پٹ فائبر کو کسی دوسرے فائبر سے جوڑنے کی ضرورت ہو، تو فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ خشک جگہ میں ذخیرہ کریں.

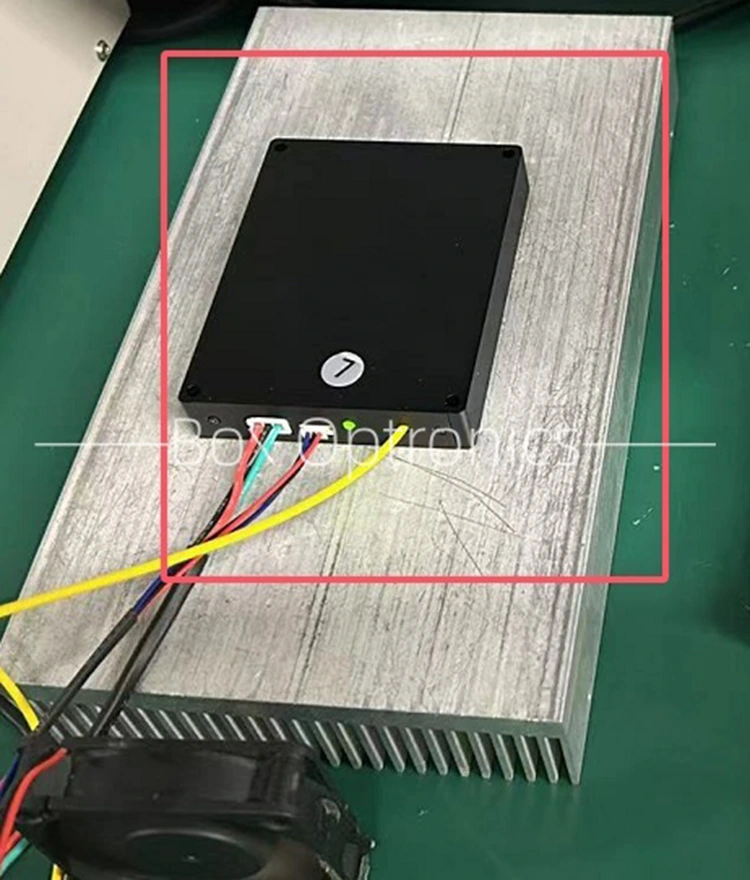

● طویل مدتی استعمال کرتے وقت، اسے ہیٹ سنک پر رکھیں۔
● وارنٹی کی مدت:
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔
(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
