1. 840nm 10mW 40nm SLD براڈ بینڈ لائٹ سورس کا تعارف
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس اور ادائیگی کی شرائط
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور بعد از فروخت سروس

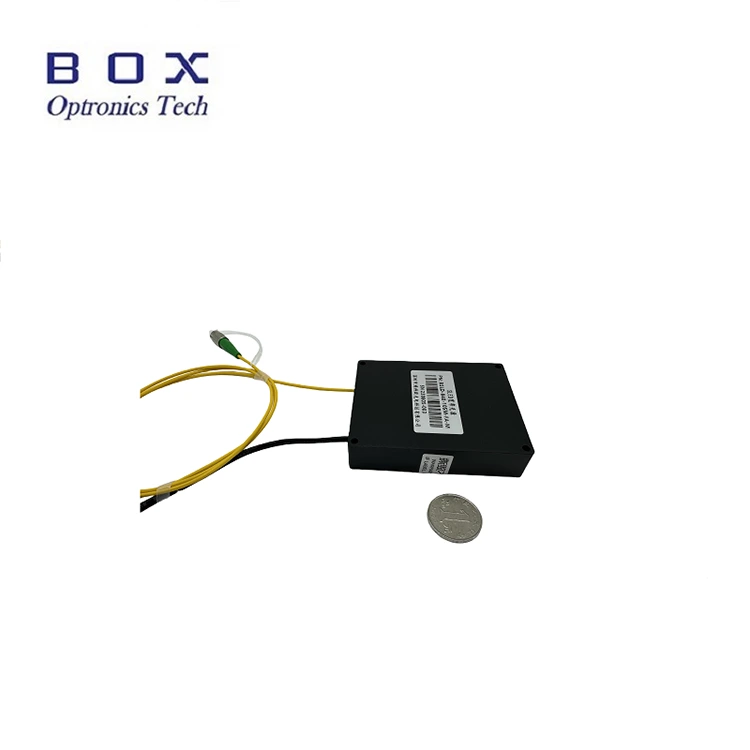

یہ ایک 840nm 10mW 40nm SLD براڈبینڈ لائٹ سورس ہے جو سپر لومینیسینٹ ڈائیوڈ ٹیکنالوجی کو اپناتا ہے، جس میں 10mW سے زیادہ آؤٹ پٹ پاور، 40nm سے زیادہ -3dB بینڈوتھ، فلیٹ سپیکٹرم، کم لہر، اور بہترین طویل مدتی استحکام ہے۔
یہ RS-485 کمیونیکیشن انٹرفیس کے ساتھ ٹچ اسکرین بینچ ٹاپ اور ماڈیولر کنفیگریشنز کو سپورٹ کرتا ہے اور سسٹم انٹیگریشن کے لیے مانیٹرنگ سافٹ ویئر۔ فائبر سینسنگ اور میڈیکل امیجنگ کے لیے موزوں ہے۔ براہ کرم ہمیشہ بغیر بجلی کے ریشوں کو جوڑیں/منقطع کریں تاکہ چہرے پر جلنے سے بچا جا سکے۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
||
|
آپریٹنگ طول موج |
nm |
840 |
±20 |
||
|
آؤٹ پٹ پاور |
mW |
کم از کم 10 |
840nm |
||
|
-3dB بینڈوتھ |
nm |
کم از کم 40 |
ٹائپ کریں۔ 45 |
- |
|
|
قلیل مدتی استحکام |
ڈی بی |
≤±0.02/15 منٹ |
|
||
|
طویل مدتی استحکام |
ڈی بی |
≤±0.05/8 گھنٹے |
|
||
|
آپٹیکل آئسولیٹر |
ڈی بی |
بغیر |
ماڈیول |
||
|
پگٹیل فائبر |
- |
Hi780 یا PM850 |
ایف سی/اے پی سی |
||
|
مواصلاتی انٹرفیس |
- |
ٹچ اسکرین/DB9 Female(RS485) |
بینچ ٹاپ |
||
|
- |
DB9 Female(RS485) |
ماڈیول |
|||
|
بجلی کی فراہمی |
- |
AC 110~240V، <30W |
بینچ ٹاپ |
||
|
- |
5VDC یا 12VDC، <15W |
ماڈیول |
|||
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
||
|
ملی میٹر |
70(W)×90(D)×18(H) |
ماڈیول |
|||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
||
|
آپریٹنگ نمی |
% |
0~70% |
|
||
کم سپیکٹرل لہر؛ l
فلیٹ سپیکٹرم؛
آسانی سے انضمام کے لیے DB9 Female(RS485) مواصلات؛
اپنی مرضی کے مطابق آؤٹ پٹ پاور اور فائبر کی قسم۔
آپٹیکل فائبر سینسنگ؛
میڈیکل امیجنگ؛
آپٹیکل کوہرنس ٹوموگرافی (OCT)۔

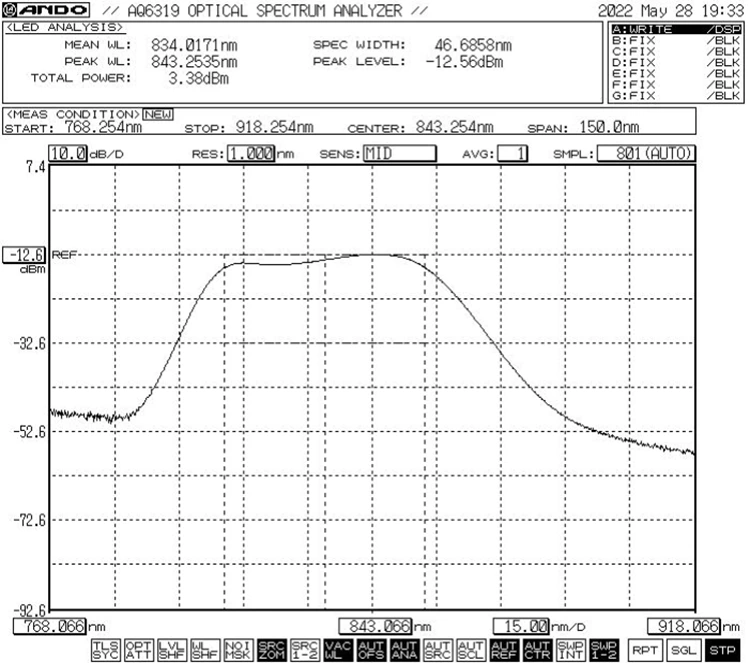

عام سپیکٹرم: -3dB بینڈوتھ Min.40nm/ Typ.45nm
طول و عرض (ملی میٹر)
|
|

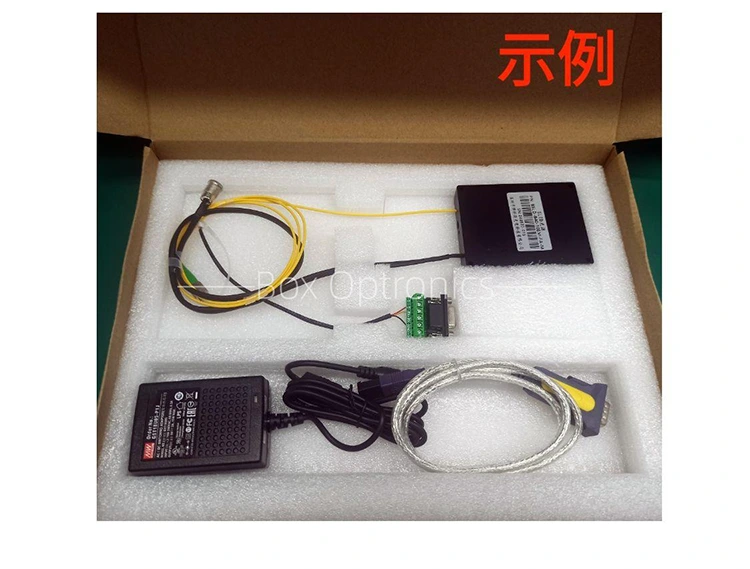

لوازمات |
مقدار |
|
1 |
SLED لائٹ سورس (ماڈیول ہوسٹ) |
1 |
|
2 |
USB-RS485 DB9 ڈیٹا کیبل |
1 |
|
3 |
گرین پورٹ کیبل |
1 |
|
4 |
پاور اڈاپٹر (اختیاری) |
1 |
|
5 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
مرحلہ 1۔ پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں، بشمول SLED لائٹ سورس ماڈیول، USB ڈیٹا کیبل، گرین پورٹ کیبل، پاور اڈاپٹر، ٹیسٹ رپورٹ وغیرہ۔
مرحلہ 2۔ پاور سپلائی: ڈی سی سوئچنگ پاور سپلائی یا ریگولیٹڈ پاور سپلائی سے منسلک ہے جو ان کی پاور سپلائی کی ضروریات کو پورا کرتی ہے۔ صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ (مقامی وولٹیج کے معیار کے مطابق پاور اڈاپٹر فراہم کیا جاتا ہے۔)
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر یا فلینج پر ڈسٹ کیپ کھولیں، فائبر کے آخری چہرے کو چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی تصدیق کے بعد اس بات کی تصدیق کی جائے کہ کوئی آلودگی اور نقصان نہیں ہے۔
سیٹ پی 4۔ میزبان کمپیوٹر سے جڑیں: 840nm 10mW 40nm SLD براڈبینڈ لائٹ سورس اور کمپیوٹر کو جوڑنے کے لیے گرین پورٹ کیبل اور USB-RS485 DB9 ڈیٹا کیبل کا استعمال کریں۔ USB-RS485 سیریل پورٹ ڈیٹا کیبل کی شناخت کے لیے کمپیوٹر کو پہلے ایک سرشار سیریل پورٹ ڈرائیور انسٹال کرنا چاہیے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر اور لائٹ سورس ماڈیول درست طریقے سے منسلک اور بات چیت نہیں ہو سکتے۔ براہ کرم ڈرائیور کے لیے باکس آپٹرونکس سے پوچھیں۔

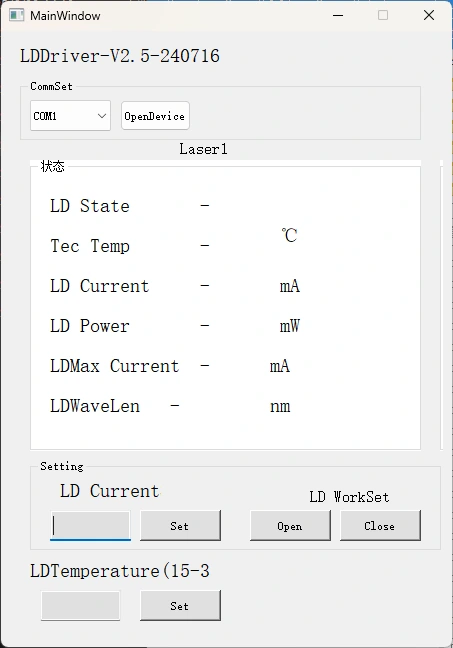

مرحلہ 5۔ کنٹرول سافٹ ویئر: Box Optronics 840nm 10mW 40nm SLD براڈبینڈ لائٹ سورس کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کرنے کے لیے سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ صحیح پورٹ کا انتخاب کریں، کرنٹ اور درجہ حرارت سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ فوری طور پر مکمل کرنٹ نہ لگائیں۔)
مرحلہ 6۔ استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور فائبر کنکشن منقطع کریں۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
-3dB بینڈوڈتھ |
فائبر کی قسم |
طول و عرض |
وولٹیج |
|
بی ایس ایل ڈی |
-XXX |
-XX |
-XX |
ایکس ایکس |
-X |
(X) |
|
ایس ایل ڈی لائٹ سورس |
840:840nm |
10:10mW |
4:40nm |
SM:Hi780 PM:PM850 |
M: ماڈیول بی: بینچ ٹاپ |
ڈیفالٹ: 5VDC H:12VDC |
مثال کے طور پر: BSLD-840-104SM-FA-M
(آرڈر کی معلومات: 840nm 10mW 40nm SLD براڈبینڈ لائٹ سورس، SM Hi780 فائبر کے ساتھ، FC/APC کنیکٹر، ماڈیول پیکیج، 5VDC پاور سپلائی)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics EXW استعمال کرنے کی تجویز کرتا ہے۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
(3) دیگر
ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار: 10 کام کے دن۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس: 3-5 کام کے دن۔
یہ سفارش نہیں کی جاتی ہے کہ فائبر آپٹک کنیکٹرز کو بار بار آؤٹ پٹ کے سروں پر ڈالیں یا ہٹائیں، تاکہ دھول کی آلودگی کو روکا جا سکے — جس سے اندراج کے نقصان میں اضافہ ہو سکتا ہے — یا فائبر کنیکٹر کے سروں کے چہروں کے جلنے کا سبب بن سکتا ہے۔
فائبر کنیکٹرز کو لنٹ فری وائپ سے صاف کریں اور کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر سے معائنہ کریں۔ چہرے پر جلنے سے بچنے کے لیے ہمیشہ بغیر بجلی کے ریشوں کو جوڑیں/منقطع کریں۔ فائبر آپٹک کنیکٹرز کو ڈسٹ کیپس سے ڈھانپنا چاہیے۔
اگر آؤٹ پٹ فائبر کو کسی دوسرے فائبر سے جوڑنے کی ضرورت ہو تو، فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ خشک جگہ میں ذخیرہ کریں.
وارنٹی مدت:
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔
(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
