1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ

مندرجات کا جدول

1۔ 1651nm کا تعارف DFB فائبر کپلڈ لیزر ڈایڈڈ

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

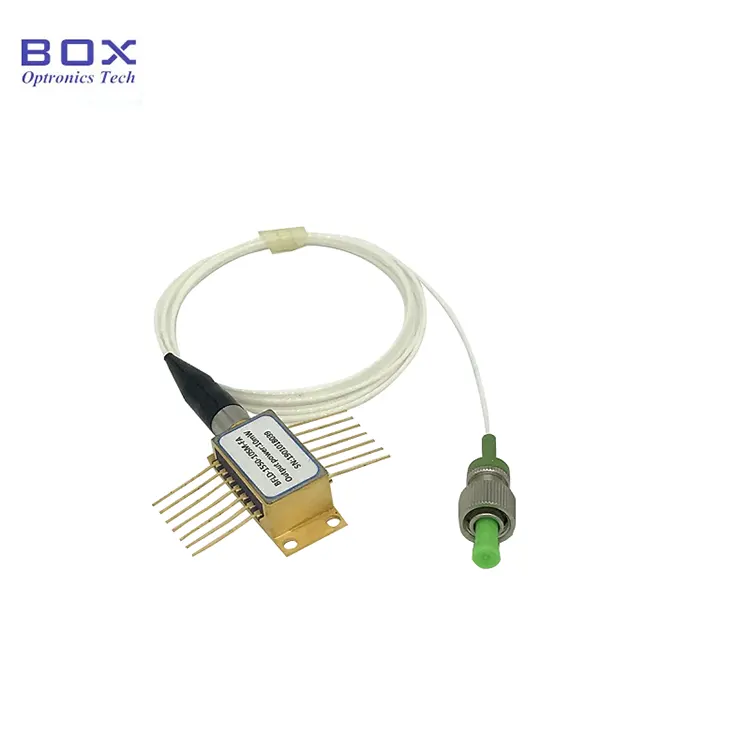

پروڈکٹ کا تعارف-1651nm DFB فائبر کپلڈ لیزر ڈایڈڈ

یہ ایک 1651nm DFB فائبر کپلڈ لیزر ڈایڈڈ ہے ملٹی کوانٹم ویل ڈی ایف بی چپ اور ایک 14 پن بٹر فلائی پیکیج۔ یہ TEC کو مربوط کرتا ہے۔ درجہ حرارت کنٹرول اور تھرمسٹر، سنگل موڈ/ پولرائزیشن کو برقرار رکھنے کی حمایت کرتا ہے۔ فائبر آؤٹ پٹ، 10mW کی عام آؤٹ پٹ پاور اور سینٹر طول موج کے ساتھ 1651nm فائبر کمیونیکیشن، فائبر سینسنگ، آپٹیکل آلات کے لیے موزوں، اور سرشار روشنی کے منبع کے نظام، یہ کام کرنا آسان اور انتہائی قابل اعتماد ہے۔ براہ کرم ڈرائیو کرنٹ، وولٹیج اور سولڈرنگ درجہ حرارت کو سختی سے کنٹرول کریں، ESD تحفظ فراہم کریں، اور مطلق زیادہ سے زیادہ درجہ بندی سے تجاوز کرنے سے گریز کریں۔

پروڈکٹ تفصیلات-1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ

پروڈکٹ خصوصیات-1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ

● حمایت کرتا ہے۔ SMF-28e یا PMF-1550 فائبر کپلنگ، FC/APC کنیکٹر؛

● 14 پن تیتلی پیکج؛

● بلٹ ان تھرمسٹر، اور TEC؛

● چوڑا آپریٹنگ درجہ حرارت کی حد

پروڈکٹ ایپلی کیشنز-1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ

● آپٹیکل فائبر مواصلات؛

● آپٹیکل آلہ؛

● CH4 میتھین گیس کا تجزیہ؛

● فائبر آپٹک سینسنگ۔

پروڈکٹ تفصیلات-1651nm DFB فائبر کپلڈ لیزر ڈائوڈ

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) -1651nm DFB فائبر کپلڈ لیزر ڈایڈڈ

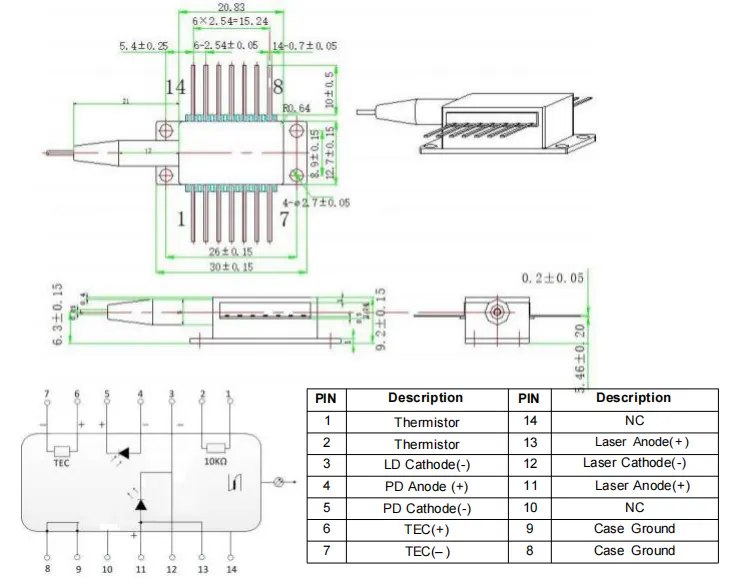

>>>ٹائپ 1 پن آؤٹ

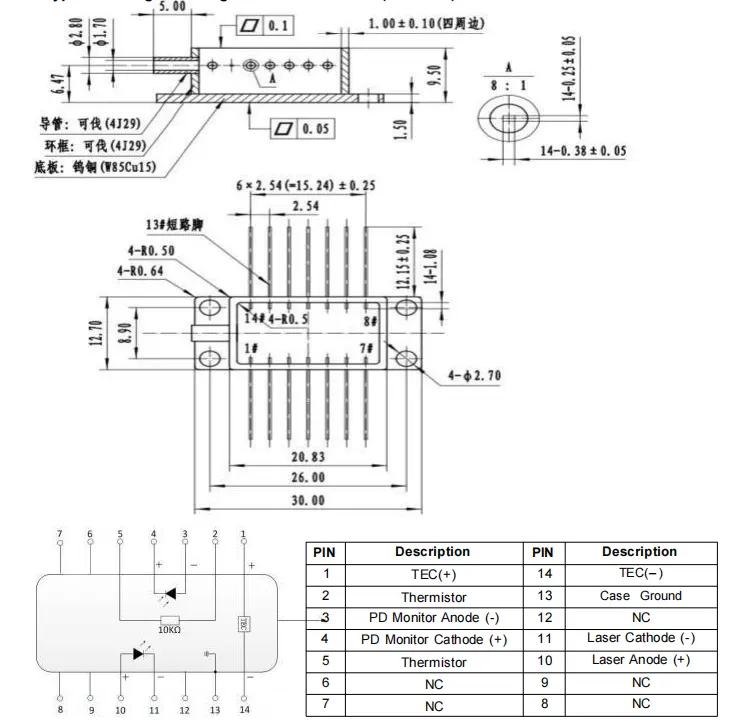

>>>ٹائپ 2 پن آؤٹ

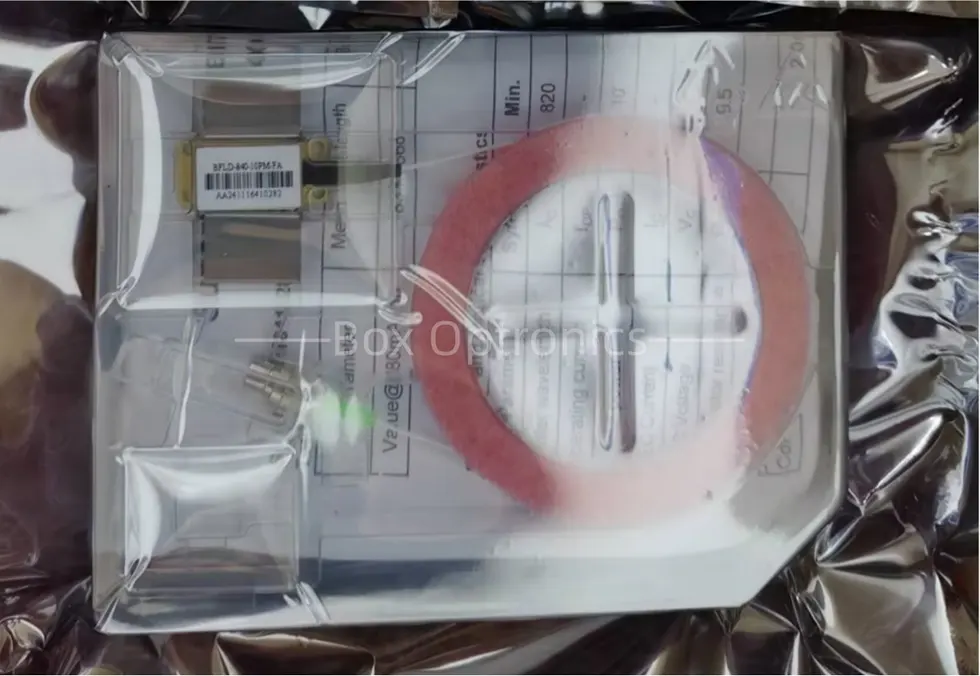

● پیکنگ کی مثال

*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (بیرونی ڈرائیور اختیاری)۔

آرڈر کرنا معلومات-1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ

مثال کے طور پر: BFLD-1651-10SM-FA2

(آرڈر کی معلومات: 1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ، 14-پن بٹر فلائی پیکیج، SM فائبر کے ساتھ، FC/APC کنیکٹر، type2 پن آؤٹ)۔

ڈیٹا شیٹ-1651nm DFB فائبر کپلڈ لیزر ڈایڈڈ

ڈیٹا شیٹ

1. اقتباس اور ادائیگی کی شرائط - 1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم-1651nm DFB فائبر کپلڈ لیزر ڈایڈڈ

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس-1651nm DFB فائبر کپلڈ لیزر ڈیوڈ

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن کو مناسب طریقے سے گراؤنڈ کیا جانا چاہیے۔

● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ اوورلوڈ

کوالٹی اشورینس اور فروخت کے بعد سروس-1651nm DFB فائبر کپلڈ لیزر ڈائیوڈ

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
