1625nm DFB BTF لیزر ڈایڈڈ

مندرجات کا جدول

1۔ 1625nm کا تعارف DFB BTF لیزر ڈایڈڈ

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

پروڈکٹ کا تعارف

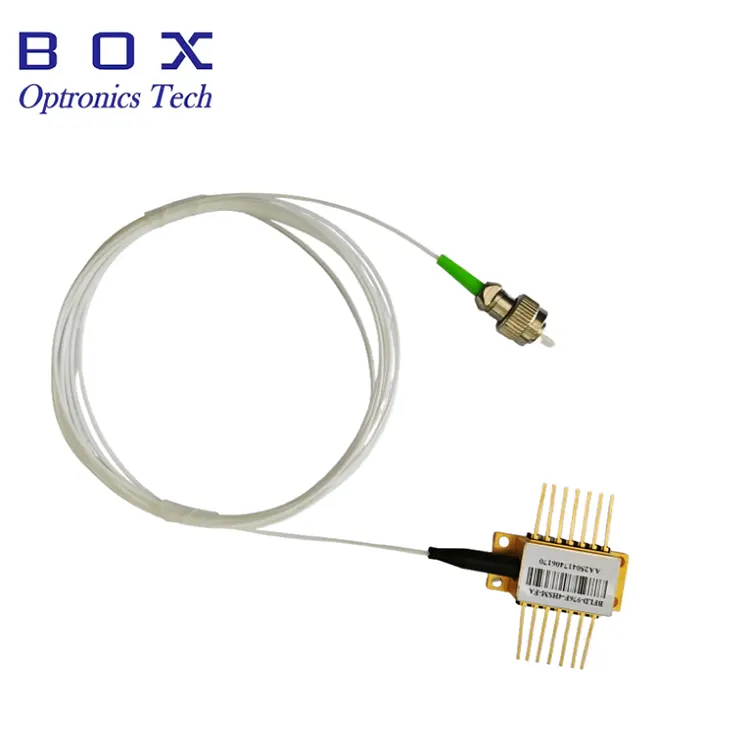

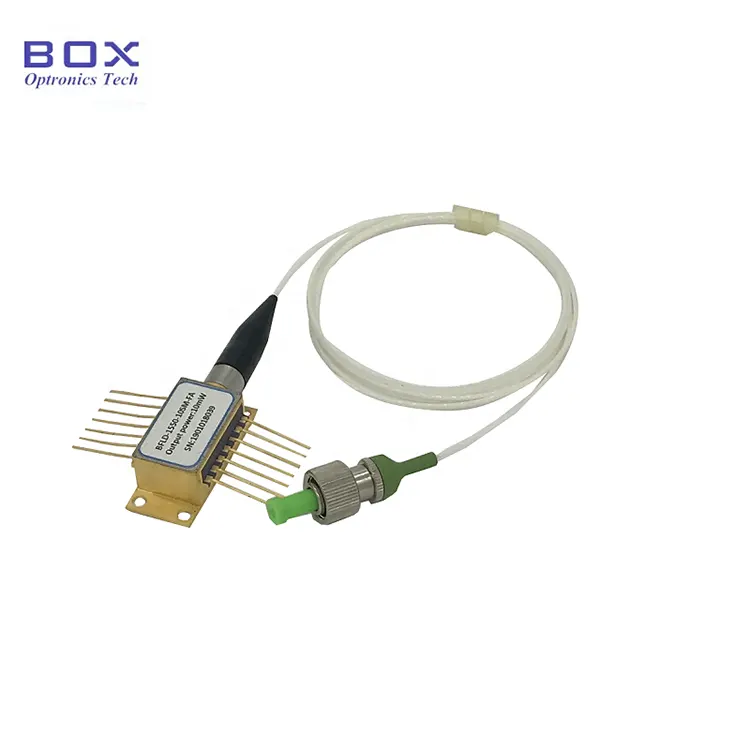

1625nm 10mW DFB بٹر فلائی لیزر ڈایڈڈ کے ساتھ ملٹی کوانٹم ویل ڈی ایف بی ڈھانچہ اور 14 پن بٹر فلائی پیکیج۔ یہ ضم کرتا ہے۔ TEC اور تھرمسٹر، SMF-28e سنگل موڈ یا پولرائزیشن کو برقرار رکھنے کی حمایت کرتا ہے فائبر آؤٹ پٹ، 1625nm کی مرکزی طول موج اور ایک عام آؤٹ پٹ پاور کے ساتھ 10mW اس میں اعلیٰ ایس ایم ایس آر اور بہترین سپیکٹرل کارکردگی ہے۔ براہ کرم کنٹرول کریں۔ ڈرائیو کرنٹ، وولٹیج، اور فیوژن کا درجہ حرارت، ESD اور درجہ حرارت فراہم کرتا ہے۔ تحفظ، اور مطلق زیادہ سے زیادہ درجہ بندی سے تجاوز نہ کریں۔

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات-

● ملٹی کوانٹم اچھی طرح سے (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزر؛

● فائبر قسم SMF-28e یا PM فائبر ہو سکتی ہے۔

● مستحکم 10mW آؤٹ پٹ، اعلی SMSR اور اچھی آپٹیکل تنہائی؛

● وسیع درجہ حرارت حد: -20~ +70℃

پروڈکٹ ایپلی کیشنز

● آپٹیکل فائبر مواصلات؛

● آپٹیکل فائبر سینسر؛

● ایتھیلین (C2H4) گیس احساس

پروڈکٹ تفصیلات

● عام سپیکٹرم: 1625nm، +/-3nm WL رواداری۔

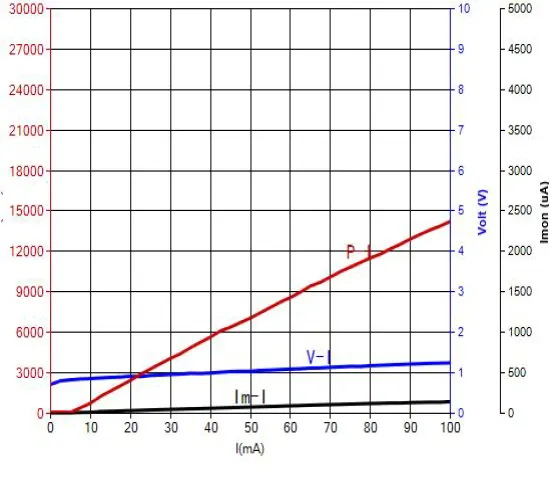

● PIV-1625nm 10mW DFB BTF لیزر ڈیوڈ

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-1625-10SM-FA

(آرڈر کی معلومات: 1625nm DFB BTF لیزر ڈائیوڈ، 10mW آؤٹ پٹ پاور، SM فائبر کے ساتھ، FC/APC کنیکٹر، type1 پن آؤٹ)۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ، نقل و حمل کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، اور استعمال. مزید برآں، بجلی کی فراہمی کو روکنے کے لیے احتیاطی تدابیر اختیار کی جائیں۔ اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں آلہ کو مستقل نقصان پہنچ سکتا ہے (جیسے، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک کلائی کا پٹا پہننا)۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
