1550nm DFB 100mW ہائی پاور بٹر فلائی لیزر

مندرجات کا جدول

1۔ 1550nm کا تعارف DFB 100mW ہائی پاور بٹر فلائی لیزر

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

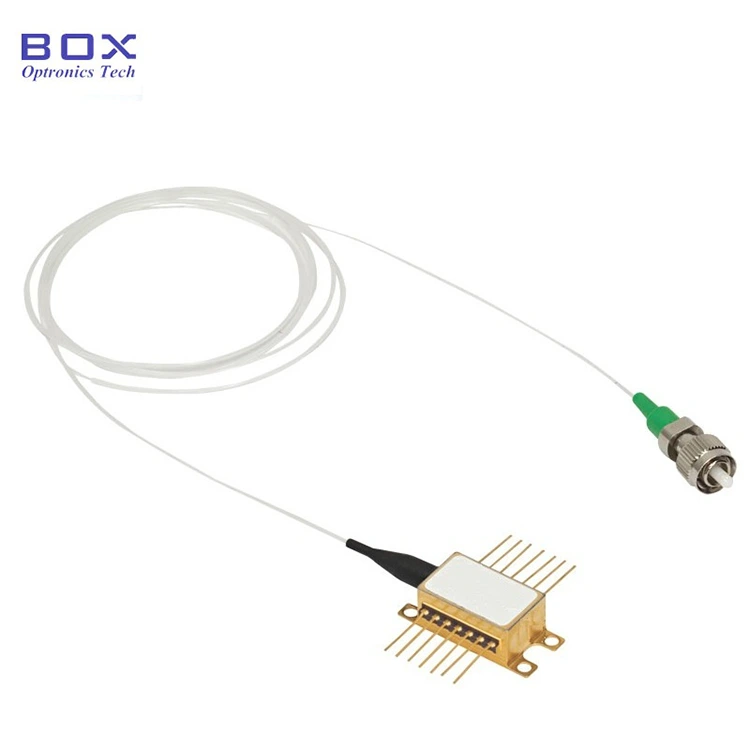

پروڈکٹ کا تعارف

1550nm DFB 100mW ہائی پاور بٹر فلائی لیزر پر مبنی ہے۔ MQW (ملٹی کوانٹم ویل) DFB چپ پر، صنعت کے معیاری 14 پن کو اپناتے ہوئے بٹر فلائی پیکج، یہ ایک TEC (تھرمو الیکٹرک کولر)، تھرمسٹر، کو مربوط کرتا ہے۔ بیک لائٹ مانیٹرنگ پی ڈی (فوٹوڈیوڈ)۔ اگر پنوں کو سولڈرنگ کی ضرورت ہوتی ہے، سولڈرنگ کا درجہ حرارت 260 ° C سے زیادہ نہیں ہونا چاہئے، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہئے.

مصنوعات کی وضاحتیں

مصنوعات کی خصوصیات

● ایس ایم فائبر یا پی ایم فائبر پگٹیل؛

● اعلی آؤٹ پٹ پاور 100mW تک؛

● ہائی سائیڈ موڈ دبانے کا تناسب؛

● 14 پن TEC، thermistor، اور کے ساتھ BTF پیکیج پی ڈی مانیٹر

پروڈکٹ ایپلی کیشنز

● فائبر آپٹک مواصلات؛

● لیبارٹری آپٹیکل ٹیسٹ؛

● فائبر آپٹک سینسنگ۔

پروڈکٹ تفصیلات

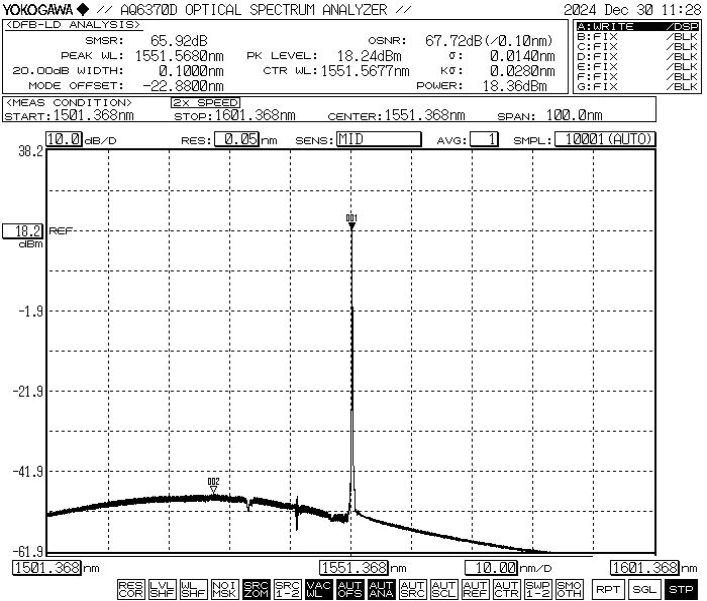

● عام سپیکٹرم: 1550nm، +/-2 WL رواداری۔

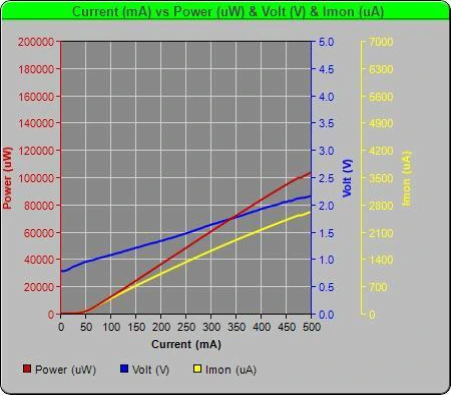

● PIV-1550nm DFB 100mW ہائی پاور بٹر فلائی لیزر

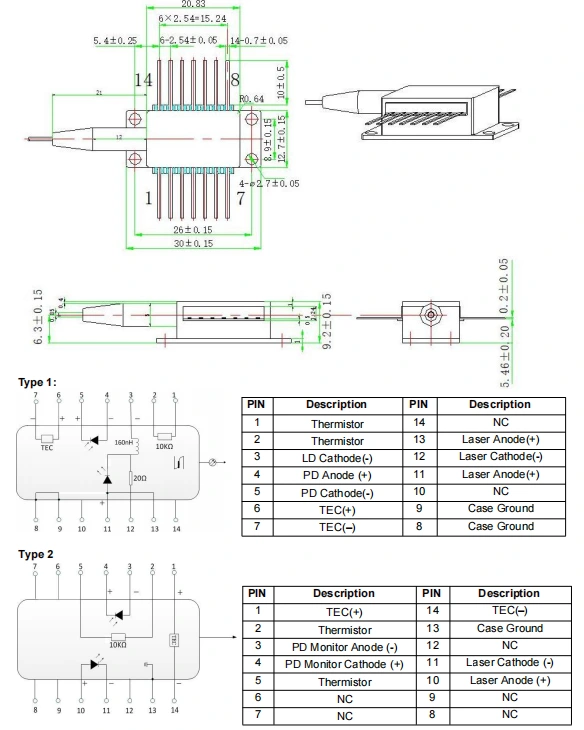

● پیکیج ڈرائنگ اور پن آؤٹ ڈیفینیشن (یونٹ: ملی میٹر) -1550nm DFB 100mW ہائی پاور بٹر فلائی لیزر

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-1550-1HSM-FA2

(آرڈر کی معلومات: 1550nm DFB 100mW ہائی پاور بٹر فلائی لیزر، ایس ایم فائبر، FC/APC کنیکٹر کے ساتھ، پمپ پن)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● آلہ استعمال کرتے وقت، آپریٹنگ وولٹیج کی سختی سے پابندی کریں اور ڈیٹا شیٹ میں بیان کردہ موجودہ رینجز۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج) اور λc (مرکزی طول موج) کا حوالہ دیا جانا چاہیے۔ خاص طور پر شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں۔ نوٹ: آپریشن مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ آلہ کو مستقل نقصان پہنچ سکتا ہے۔

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
