1550nm 10mW DFB بٹر فلائی لیزر ڈائیوڈ

مندرجات کا جدول

1۔ 1550nm کا تعارف 10mW DFB بٹر فلائی لیزر ڈایڈڈ

2. تکنیکی وضاحتیں

3. مصنوعات کی خصوصیات

4. عام ایپلی کیشنز

5۔ پروڈکٹ کی تفصیلات

6۔ آرڈرنگ کی معلومات

7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. لیڈ ٹائم

10۔ آپریشن نوٹس

11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

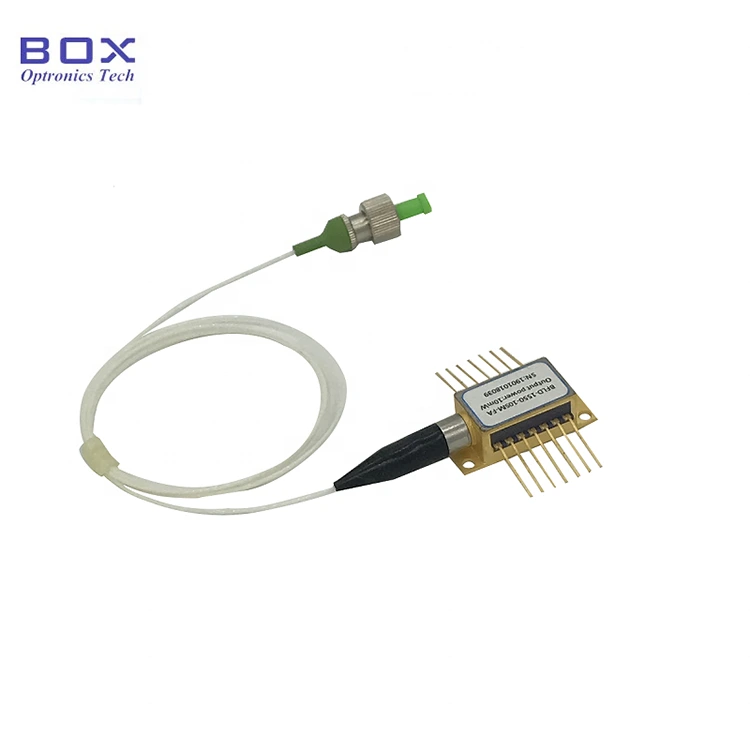

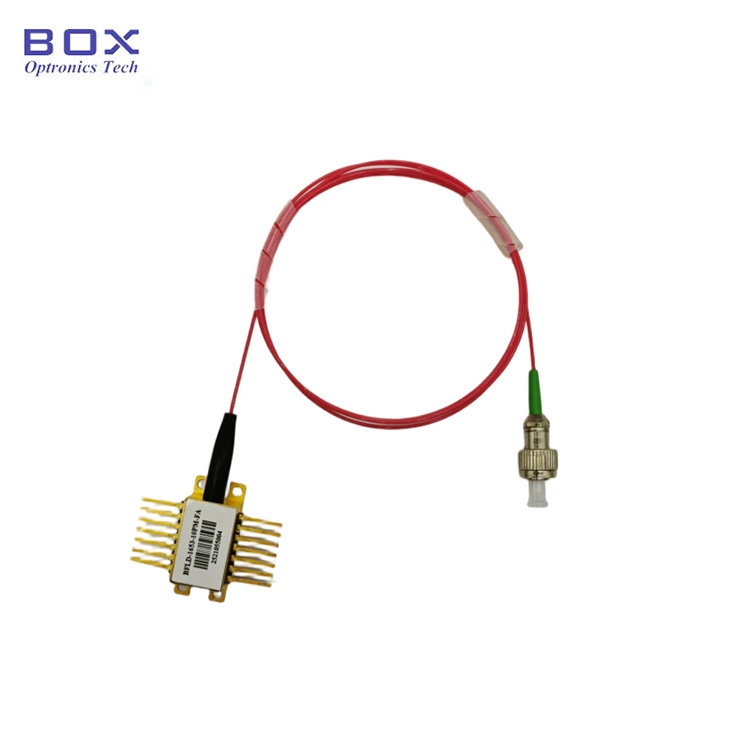

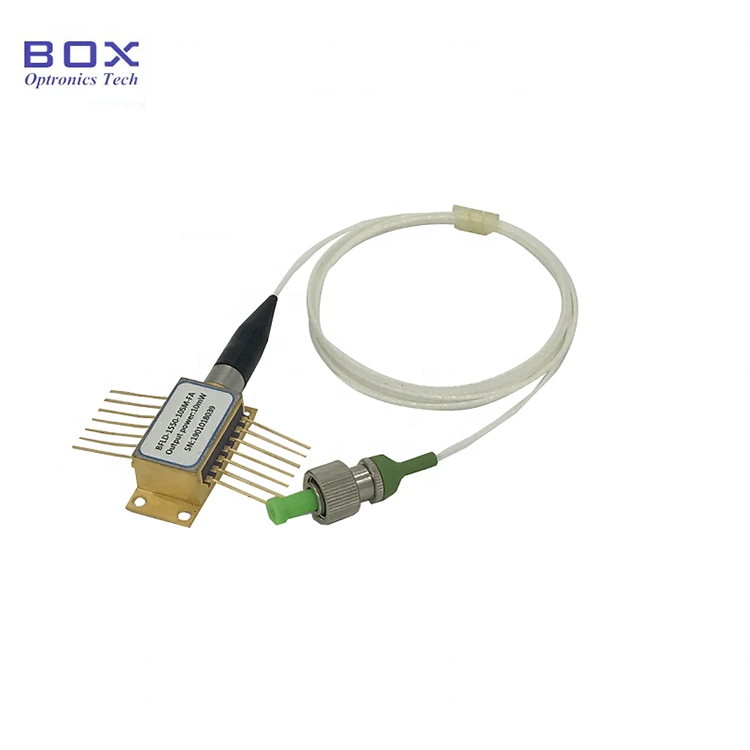

پروڈکٹ کا تعارف

یہ 1550nm DFB لیزر ہے جس میں 14 پن کی تتلی ہے۔ پیکیج، بلٹ ان TEC، اور تھرمسٹر۔ اس میں ایک مستحکم طول موج، 10mW خصوصیات ہیں۔ آؤٹ پٹ پاور، ایک عام 40dB سائیڈ موڈ دبانے کا تناسب، اور کم حد موجودہ SM/PM فائبر، وسیع آپریٹنگ درجہ حرارت، اور اعلی کے ساتھ اختیاری قابل اعتماد، فائبر کمیونیکیشن، آپٹیکل آلات، اور فائبر کے لیے موزوں ہے۔ احساس براہ کرم ڈرائیو کرنٹ اور درجہ حرارت کو سختی سے کنٹرول کریں، اور اس سے گریز کریں۔ اوورکرنٹ نقصان.

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● ملٹی کوانٹم اچھی طرح سے (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزر؛

● SMF-28e یا PMF-1550 pigtail;

● TEC اور مانیٹر PD کے ساتھ 14 پن BTF پیکیج؛

● وسیع آپریٹنگ درجہ حرارت کی حد -20~+70℃

پروڈکٹ ایپلی کیشنز

● آپٹیکل فائبر مواصلات؛

● آپٹیکل آلہ؛

● آپٹیکل فائبر سینسر؛

● روشنی کا ذریعہ۔

پروڈکٹ تفصیلات

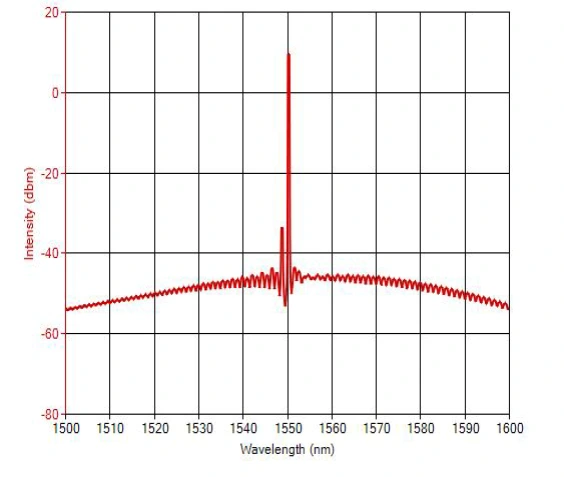

● عام سپیکٹرم: 1550nm، WL رواداری +/-3nm۔

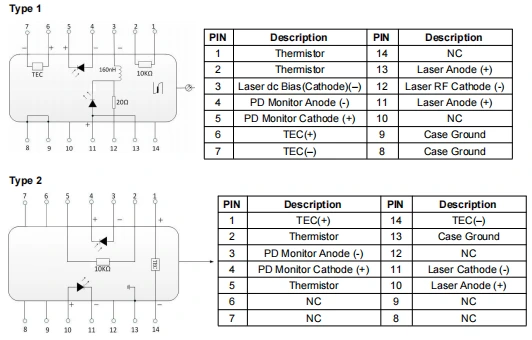

● پن آؤٹ ڈیفینیشن-1550nm 10mW DFB بٹر فلائی لیزر ڈائیوڈ

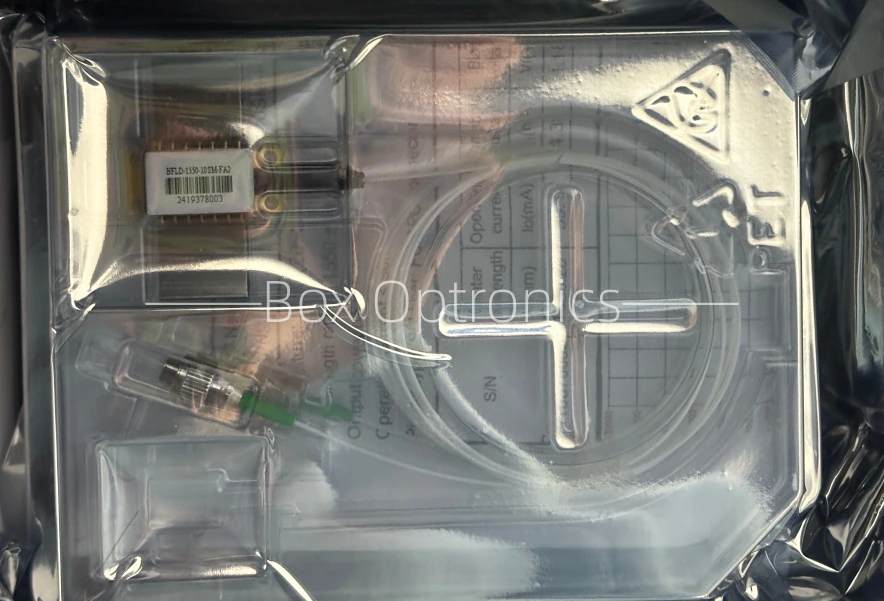

● پیکنگ کی مثال

*اسٹینڈ اسٹون ڈیوائس بغیر ڈرائیو کے؛ کے ساتھ مربوط ایک ماڈیول پیکیج ڈرائیور سرکٹس اختیاری ہیں.

آرڈر کرنا معلومات

مثال کے طور پر: BFLD-1550-10SM-FA2

(آرڈر کی معلومات: 1550nm 10mW DFB بٹر فلائی لیزر ڈائیوڈ، ایس ایم فائبر، FC/APC کنیکٹر کے ساتھ، type2 پن آؤٹ)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● آپٹیکل فائبر نازک ہوتے ہیں۔ ڈیوائس کو کھینچنے کے لیے فائبر کا استعمال نہ کریں۔ کسی آلے کو اس کے ساکٹ سے داخل کرتے یا ہٹاتے وقت، اس پر دباؤ نہ لگائیں۔ یا ڈیوائس ہاؤسنگ کے عقب میں واقع آستین پر کھینچیں۔ آلات کے لیے کنیکٹرز سے لیس، اس بات کو یقینی بنائیں کہ ڈیوائس اور فائبر کنیکٹر دونوں تنصیب یا ہٹانے کے دوران بیک وقت اٹھائے جاتے ہیں۔

● تمام اجزاء کو پاور اپ کرنے سے پہلے، پہلے کولر کو چالو کریں، اور پھر چپ کو زیادہ گرم ہونے سے روکنے کے لیے اضافی پاور اپ اقدامات کے ساتھ آگے بڑھیں۔ اوورلوڈ

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس آپٹرونکس مندرجہ ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
