1. کا تعارف مائیکرو ماڈیول سی بینڈ ایربیم ڈوپڈ فائبر بوسٹر یمپلیفائر
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. آرڈرنگ کی معلومات
7. ڈیٹا شیٹ
8. اقتباس کی شرائط اور ادائیگی
9. لیڈ ٹائم
10. آپریشن کے مراحل
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

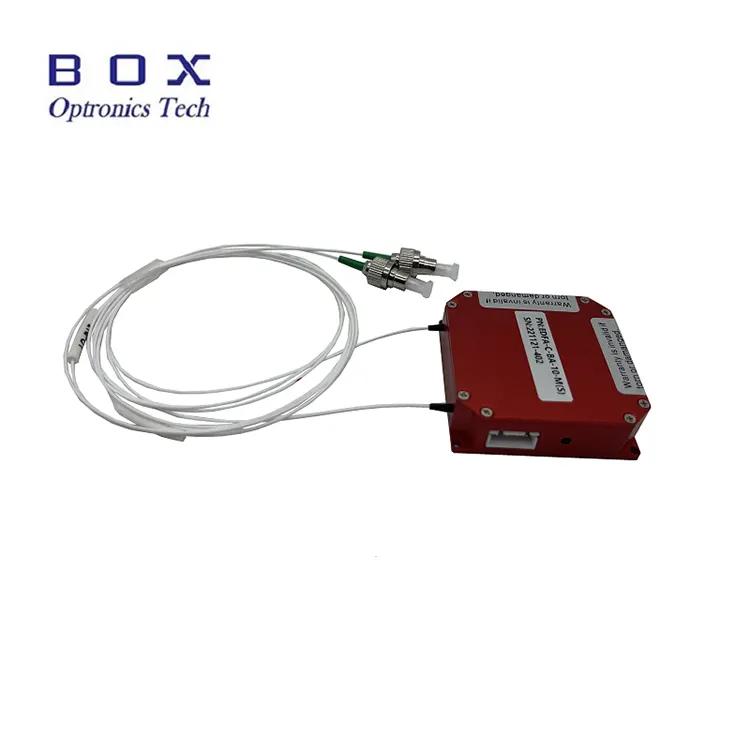

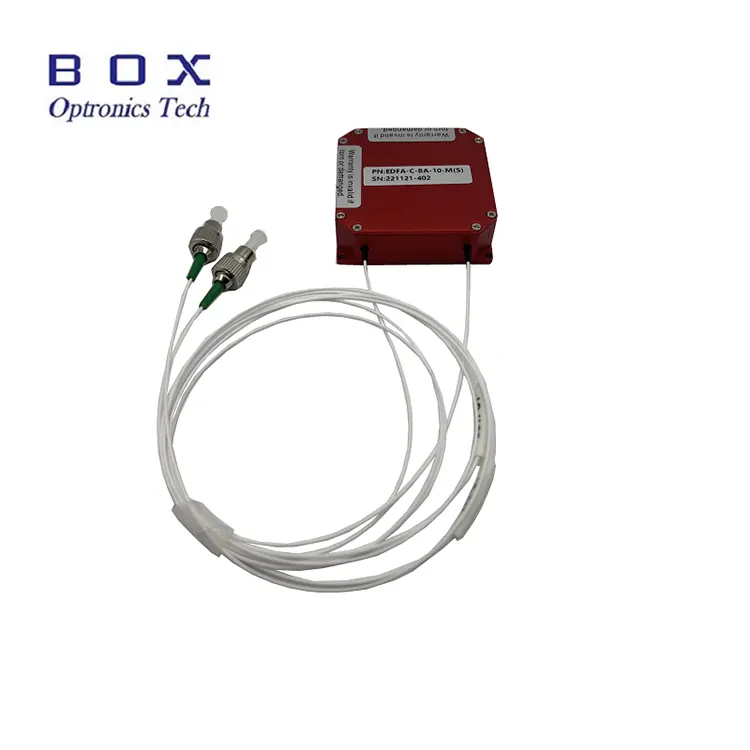

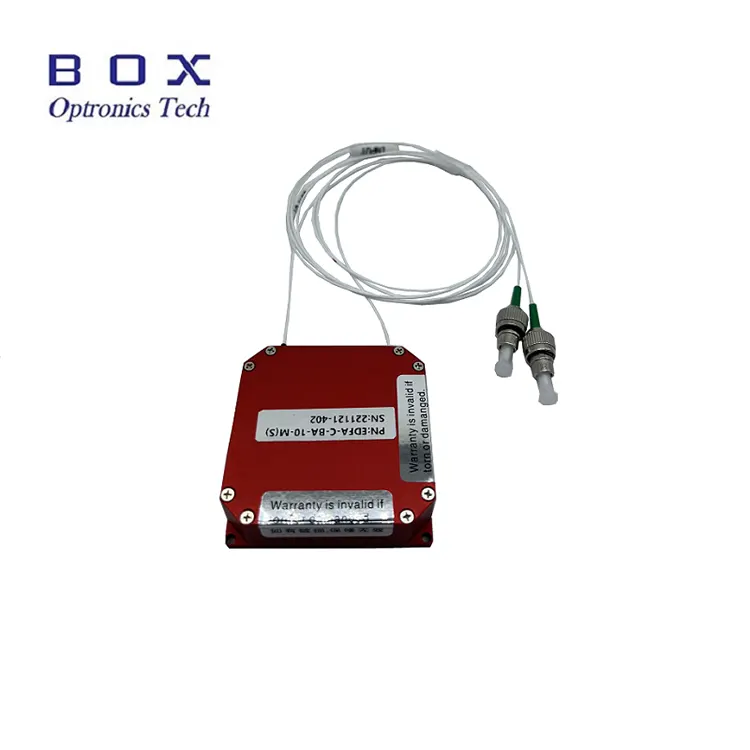

مائیکرو ماڈیول سی بینڈ ایربیم ڈوپڈ فائبر بوسٹر ایمپلیفائر محدود جگہوں پر ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں۔ طول و عرض 50(W)×50(D)×15(H)mm یا 45(W)×65(D)×10(H)mm اختیاری ہیں۔ وہ ہو سکتے ہیں۔ C-band 1530~1565nm میں لیزر سگنلز کی طاقت بڑھانے کے لیے استعمال کیا جاتا ہے طول موج کی حد ان میں 10/13/17/20/23dBm ہائی پاور، اور کم شور ہے۔ اے پی سی آپریشن کے لیے کمیونیکیشن سیریل پورٹ اور پاور کیبل فراہم کی جاتی ہے۔ جب ان ماڈیولز کا استعمال کرتے ہوئے، یقینی بنائیں کہ فائبر اینڈ چہرہ صاف ہے، لیزر سے آگاہ رہیں ان پٹ کی حدود، اور ضروری لیزر حفاظتی احتیاطی تدابیر اختیار کریں۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
||||
|
طول موج کی حد |
nm |
1530~1565 |
سی بینڈ |
||||
|
ان پٹ پاور |
dBm |
-6~+3 |
|
||||
|
آؤٹ پٹ پاور |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm ان پٹ |
|
شور کا پیکر |
ڈی بی |
≤5.0 |
-3dBm ان پٹ |
||||
|
پی ڈی جی |
ڈی بی |
≤0.3 |
|
||||
|
پی ایم ڈی |
پی ایس |
0.5 |
|
||||
|
ان پٹ/آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
||||
|
پاور مانیٹر |
ڈی بی |
|
ان پٹ/آؤٹ پٹ |
||||
|
آپریٹنگ موڈ |
- |
|
ACC/APC |
||||
|
پگٹیل فائبر |
- |
SMF-28 |
ایف سی/اے پی سی |
||||
|
کنٹرول موڈ |
- |
DB9 Female(RS232)/TTL |
|
||||
|
مواصلاتی انٹرفیس
|
- |
ZH2.54-4PIN |
M15 ماڈیول |
||||
|
- |
ZH1.5-6PIN |
M10 ماڈیول |
|||||
|
طول و عرض |
ملی میٹر |
50(W)×50(D)×15(H) |
ماڈیول |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
ماڈیول |
||||||
|
بجلی کی فراہمی |
- |
DC 5V، <10W |
ماڈیول |
||||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
||||
|
آپریٹنگ نمی |
℃ |
0~70% |
|
||||
● وسیع طول موج کی حد -1530~1565nm؛
● ذیلی ڈیزائن
● کم شور <5dB;
● RS232/ TTL کنٹرول موڈ۔
● آپٹیکل فائبر مواصلات؛
● آپٹیکل فائبر سینسر؛
● فائبر لیزر

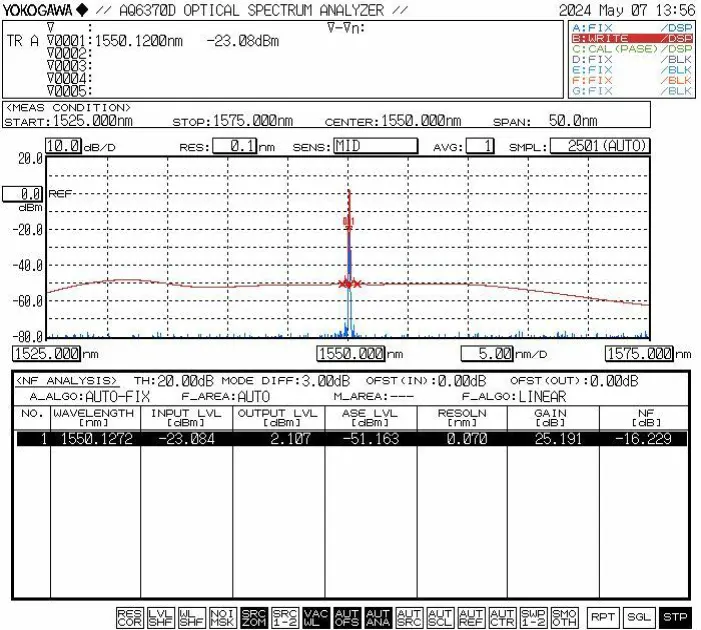

● مخصوص خصوصیت کا منحنی خطوط
● کمیونیکیشن پن کی تعریف (بائیں سے دائیں: 1 سے 4):
مواصلات کی سطح TTL معیارات کے مطابق ہے۔ ایک TTL-RS232 کمپیوٹر سے کنکشن کے لیے سطح کی تبدیلی کی ضرورت ہے۔
|
پن |
تعریف |
|
1 |
+5V |
|
2 |
جی این ڈی |
|
3 |
ٹی ٹی ایل TX |
|
4 |
ٹی ٹی ایل آر ایکس |
|
نام |
EDFA کی قسم |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
طول و عرض |
|
ای ڈی ایف اے |
-XX |
-X |
-XX |
ایکس ایکس |
-X |
|
ایربیم ڈوپڈ فائبر یمپلیفائر |
BA: Booster-Amp |
سی: سی بینڈ |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC: ماڈیول |
مثال کے طور پر: EDFA-BA-C-23-SM-MIC
(آرڈر کی معلومات: مائیکرو ماڈیول سی بینڈ ایربیم ڈوپڈ فائبر بوسٹر یمپلیفائر، 23dBmoutput پاور، SMF-28efiber کے ساتھ، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار کے لئے تقریبا 10-15 کام کے دن لگتے ہیں. (اگر کچھ اسٹاک میں ہے تو، یہ تیز ہو جائے گا بھیج دیا گیا۔)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
Step1. پیک کھولنا اور اسمبلی
چیک کریں کہ تمام لوازمات اسمبلی سے پہلے مکمل ہیں۔
Step2. پاور سپلائی اور فائبر کو جوڑنا پیچ ڈوری
بجلی کی فراہمی کو مربوط کریں؛ سگنل لائٹ کو ان پٹ سے جوڑیں۔
مرحلہ 3۔ ایمپلیفائر کو آن کرنا

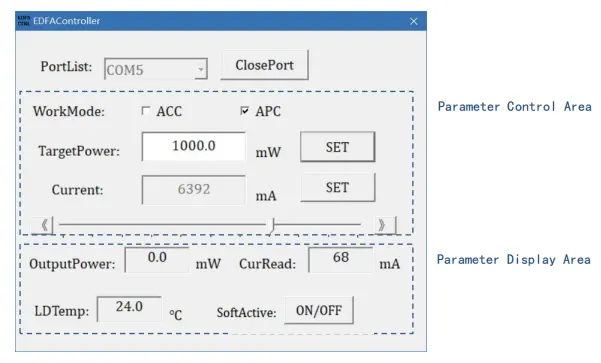

ایمپلیفائر پاور آن کریں۔ نوٹ: آپریٹنگ کرنٹ اور نفع اقدار وہ پیرامیٹرز ہیں جو میزبان کمپیوٹر نے آخری شٹ ڈاؤن پر سیٹ کیے ہیں، اور اگر ضرورت ہو تو سافٹ ویئر کے ذریعے ترمیم کی جا سکتی ہے۔ اسے پلگ یا لگانا سختی سے ممنوع ہے۔ جب لیزر کام کر رہا ہو تو فائبر کنیکٹر کو ان پلگ کریں۔
Setp4.Shutdown
استعمال کے بعد پاور کیبل کو منقطع کریں۔
● ایمپلیفائر ہونے کے دوران بجلی کی فراہمی کو براہ راست منقطع نہ کریں۔ آپریٹنگ
● فائبر کو جلنے سے روکنے کے لیے فائبر کنیکٹرز کو دھول سے پاک رکھیں کنیکٹر کے آخر کا چہرہ۔ اس سے پہلے فائبر کنیکٹر کو ڈسٹ فری لینس پیپر سے صاف کریں۔ کنکشن، فائبر اینڈ فیس انسپکٹر کے ساتھ اس کا معائنہ کریں، اور فلینج کے ذریعے جڑیں۔ صفائی کی تصدیق کے بعد ہی۔ دوسری صورت میں، فائبر کنیکٹر آخر چہرہ ہو سکتا ہے لیزر آن ہونے پر جلا دیا جائے۔ جب لیزر فری آپریشن کو یقینی بنائیں کنیکٹنگ فلینجز، اور استعمال میں نہ ہونے پر فائبر ڈسٹ کیپس لگائیں۔
● سامان کو خشک رکھیں اور اسے خشک جگہ پر رکھیں۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
