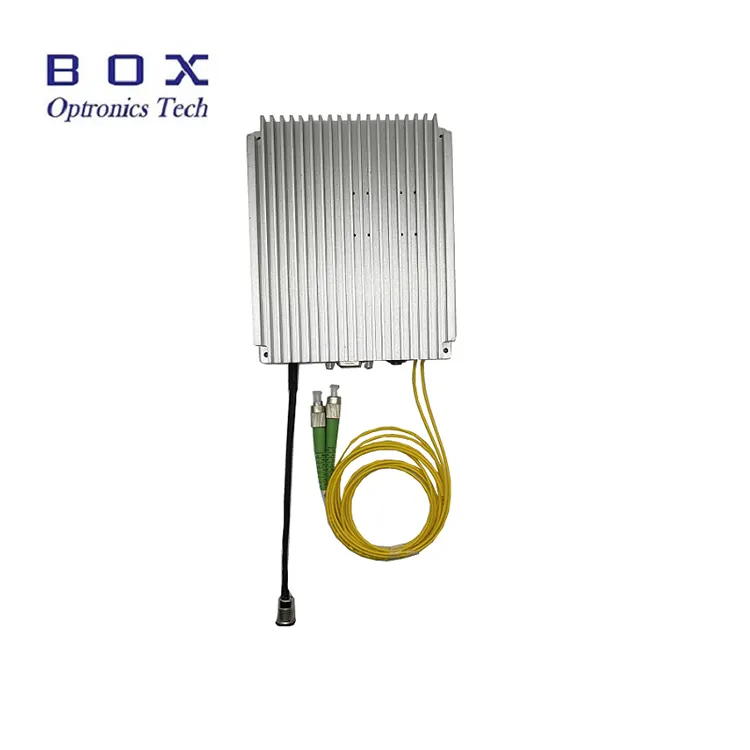

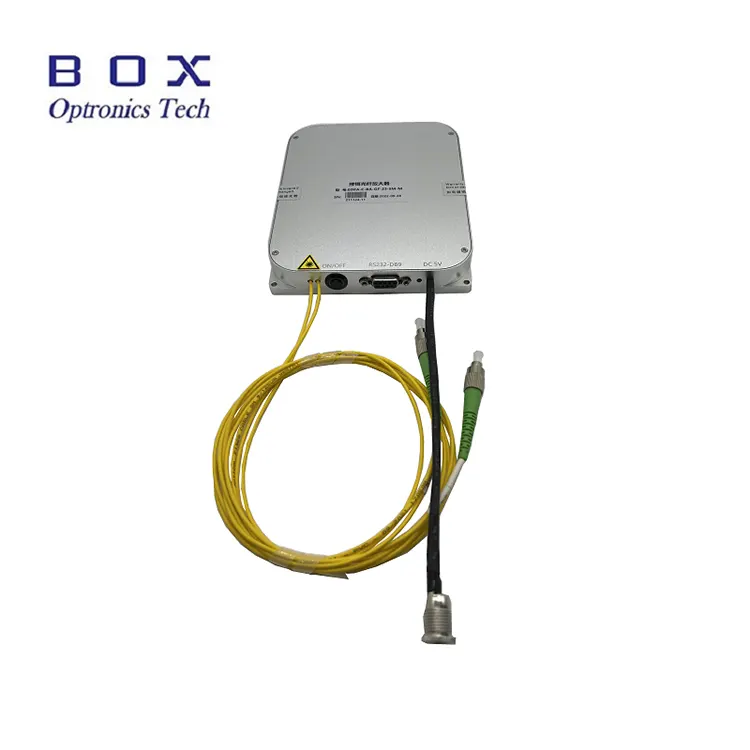

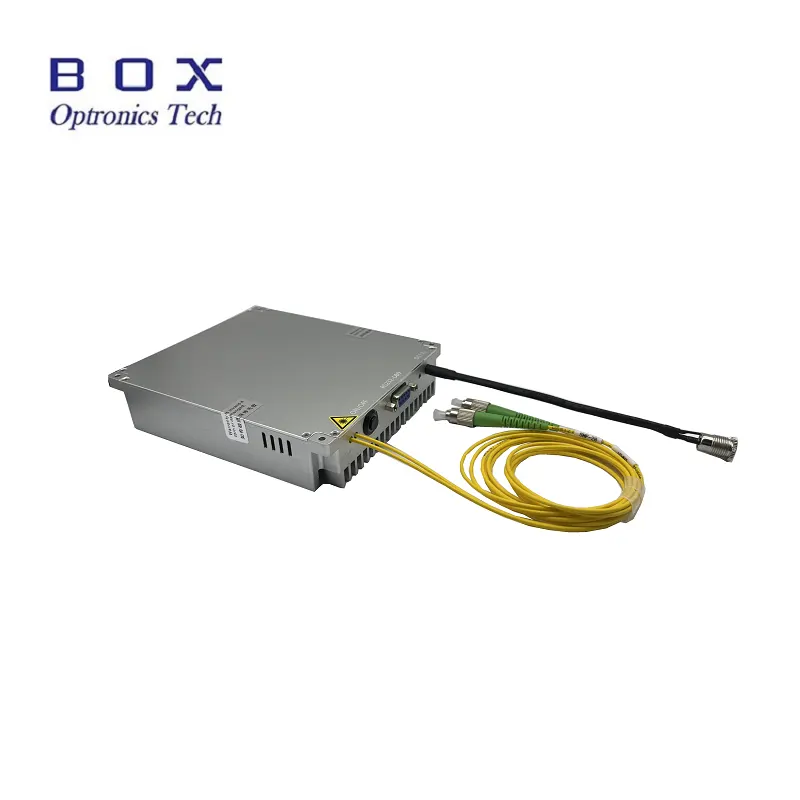

C-band Erbium-doped Fiber Pre-amplifiers ڈیزائن کیے گئے ہیں۔ آپٹیکل ریسیور سے پہلے حساسیت کو بہتر بنانے کے لیے۔ پری یمپلیفائر ہے۔ کی رینج میں چھوٹے آپٹیکل سگنلز کو بڑھانے کے لیے خاص طور پر استعمال کیا جاتا ہے۔ -45~25dbm۔ ایک چھوٹے سگنل کا عام فائدہ 35~45dB تک زیادہ ہوتا ہے، اور شور 4.5dB سے کم ہے۔ وہ لیزر کی طاقت پروردن کے لئے استعمال کیا جا سکتا ہے سی بینڈ 1530~1565nm طول موج کی حد میں سگنل۔ خودکار کرنٹ کنٹرول (ACC) ورکنگ موڈ۔ پی سی کے لیے کمانڈ اور کنٹرول سافٹ ویئر فراہم کیے گئے ہیں۔ آپریشن
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
|
پارٹ نمبر |
- |
EDFA-PA-35 |
EDFA-PA-45 |
|
|
سپیکٹرل رینج |
nm |
1530~1565 |
سی بینڈ |
|
|
ان پٹ پاور |
dBm |
-35~-25 |
-45~-25 |
|
|
گتانک حاصل کریں۔ |
ڈی بی |
35@-35dBm ان پٹ |
45@-45dBm ان پٹ |
35@-25dBm ان پٹ |
|
شور کا پیکر |
ڈی بی |
≤4.5 |
|
|
|
پی ڈی جی |
ڈی بی |
≤0.3 |
|
|
|
پی ایم ڈی |
پی ایس |
≤0.5 |
|
|
|
ان پٹ/آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
|
|
پاور مانیٹر |
ڈی بی |
آؤٹ پٹ پاور |
|
|
|
آپریٹنگ موڈ |
- |
اے سی سی |
|
|
|
پگٹیل فائبر |
- |
SMF-28 |
ایف سی/اے پی سی |
|
|
مواصلاتی انٹرفیس |
- |
ٹچ اسکرین/DB9 Female(RS232) |
بینچ ٹاپ |
|
|
- |
DB9 Female(RS232) |
ماڈیول |
||
|
بجلی کی فراہمی |
- |
AC 110~240V، <30W |
بینچ ٹاپ |
|
|
- |
DC 5V، <15W |
ماڈیول |
||
|
طول و عرض |
ملی میٹر |
260(W)×280(D)×120(H) |
بینچ ٹاپ |
|
|
150(W)×125(D)×20(H) |
ماڈیول |
|||
|
70(W)×90(D)×15(H) |
ماڈیول |
|||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
|
آپریٹنگ نمی |
℃ |
0~70% |
|
|
● وسیع طول موج کی حد -1530~1565nm؛
● کم شور <4.5dB;
● ٹچ اسکرین/DB9 Female(RS232) کمیونیکیشن انٹرفیس کے لیے آسان آپریشن.
● آپٹیکل فائبر مواصلات؛
● آپٹیکل فائبر سینسر؛
● فائبر لیزر

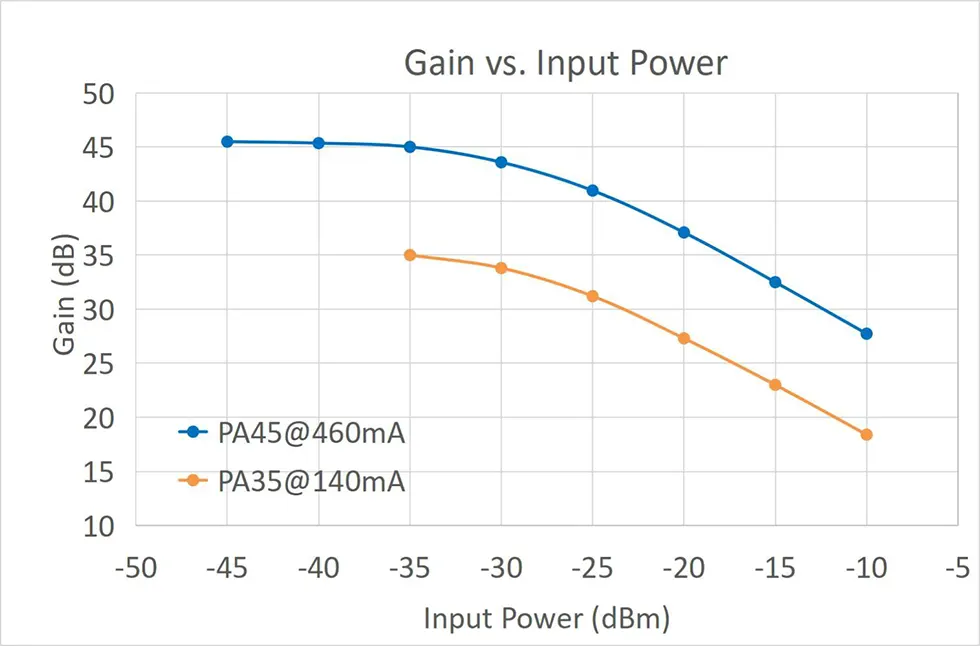

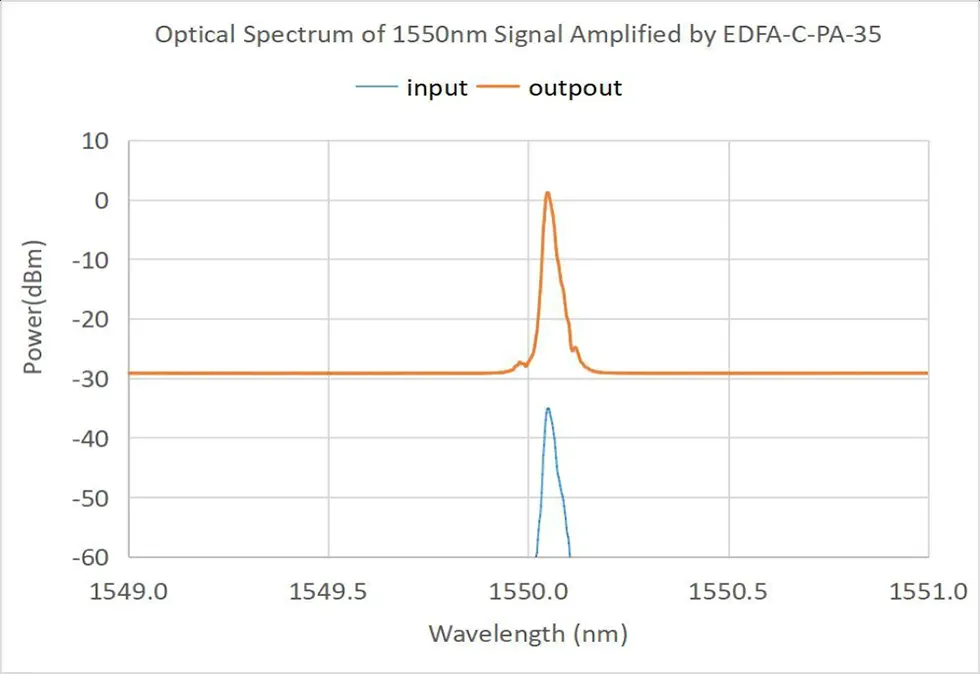

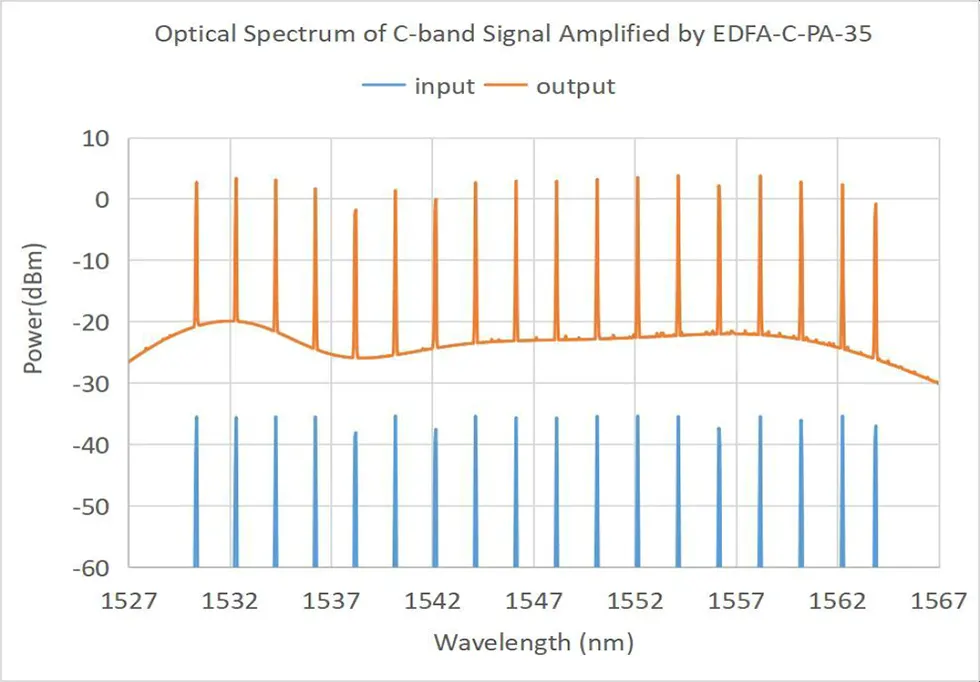

● مخصوص خصوصیت کا منحنی خطوط
|
نام |
EDFA کی قسم |
طول موج |
چھوٹے سگنل کا فائدہ |
فائبر کی قسم |
طول و عرض |
|
ای ڈی ایف اے |
-XX |
-X |
-XX |
ایکس ایکس |
-X |
|
ایربیم ڈوپڈ فائبر یمپلیفائر |
PA: پری امپ |
سی: سی بینڈ |
35: 35dB@-35dBm 45:45dB@-45dBm |
SM:SMF-28e |
M15: ماڈیول M20: ماڈیول B: بینچ ٹاپ |
مثال کے طور پر: EDFA-PA-C-35-SM-M
(آرڈر کی معلومات: C-band Erbium-doped Fiber پری ایمپلیفائر، SMF-28efiber، ماڈیول پیکیج کے ساتھ 35dBmsmall سگنل کا فائدہ)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار کے لئے تقریبا 10-15 کام کے دن لگتے ہیں. (اگر کچھ اسٹاک میں ہے تو، یہ تیز ہو جائے گا بھیج دیا گیا۔)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

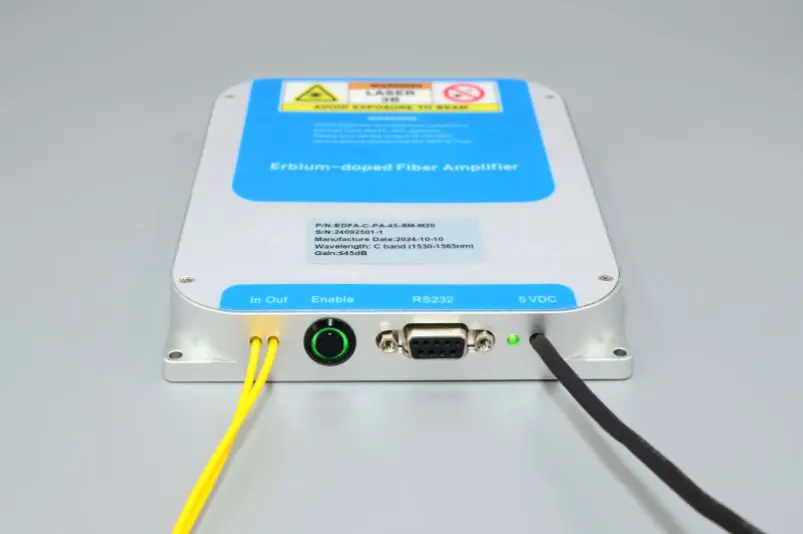

Step1.Appearance:سامنے کی طرف EDFA کا ترتیب وار ان پٹ اور آؤٹ پٹ آپٹیکل ریشوں سے لیس ہے، آپٹیکل ایمپلیفیکیشن آؤٹ پٹ ایکٹیویشن سوئچ، ایک میزبان کمپیوٹر کمیونیکیشن انٹرفیس (پہلے سے طے شدہ RS232 DB9)، ایک پاور انڈیکیٹر لائٹ، اور پاور کورڈ (پہلے سے طے شدہ DC 5V)۔
Step2. پاور سپلائی: پاور پورٹ ڈیفالٹ DC5.5×2.1mm پاور ہے۔ انٹرفیس، اور ایک مماثل DC5V DC پاور اڈاپٹر فراہم کیا جائے گا جب مصنوعات فیکٹری چھوڑ دیتا ہے. پاور اڈاپٹر اور کے درمیان کنکشن کا طریقہ EDFA ماڈیول ذیل کی شکل میں دکھایا گیا ہے۔ براہ کرم استعمال کرنا یقینی بنائیں اصل مماثل پاور اڈاپٹر۔ ایک نامناسب پاور اڈاپٹر کا استعمال کریں گے EDFA کے صحیح طریقے سے کام کرنے میں ناکام ہونے یا EDFA کو نقصان پہنچانے کا سبب بنے۔ U کے سائز کا کنیکٹر پاور سپلائی لائن بھی صارفین کو ایک سے جڑنے کے لیے فراہم کی جا سکتی ہے۔ سوئچنگ بجلی کی فراہمی، لیکن اس کے دوران پیشگی تجویز کیا جانا چاہئے حصولی
Step3. فائبر جمپر کو جوڑنا: کھولیں۔ آپٹیکل فائبر کنیکٹر کی ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور دوسرے آپٹیکل کو جوڑنے سے پہلے تصدیق کریں کہ کوئی آلودگی اور نقصان نہیں ہے۔ فائبر آلات یا جانچ کا سامان۔ ہائی پاور EDFA کے آؤٹ پٹ فائبر کے لیے ماڈل، کنکشن کے لیے فیوژن سپلائینگ طریقہ استعمال کرنے کی سفارش کی جاتی ہے۔
Setp4. حرارت کی کھپت: یہ ایربیم ڈوپڈ فائبر یمپلیفائر ماڈیول ایک خاص مقدار میں حرارت پیدا کرتا ہے۔ دی ایمپلیفائر کی نچلی سطح (بغیر متن کے سائیڈ) قریب ہونی چاہیے۔ گرمی کے سنک، گرمی کی کھپت کے فن، یا دھات کی سطح سے رابطہ کریں۔ صارف کے چیسس کے نیچے۔ حاصل کرنے کے لئے مناسب ہوا کولنگ کی سفارش کی جاتی ہے۔ ایک اچھا گرمی کی کھپت کا اثر. تجویز کردہ بہترین کام کرنے والا ماحول درجہ حرارت -5 ~ +35 ℃ ہے۔ جب محیطی درجہ حرارت 50 ℃ سے زیادہ ہے، اسٹینڈ بائی حالت میں یمپلیفائر شروع نہیں ہوگا۔ جب محیطی درجہ حرارت 55℃ سے زیادہ ہے، کام کرنے والی حالت میں یمپلیفائر خود بخود لیزر آؤٹ پٹ کو روک دے گا اور داخل ہو جائے گا۔ خود کی حفاظت کے لیے سٹینڈ بائی سٹیٹ۔ جب محیطی درجہ حرارت 50 ℃ تک گر جاتا ہے، تو یمپلیفائر خود بخود آؤٹ پٹ دوبارہ شروع کر دے گا۔
Step5.Input آپٹیکل پاور: اس erbium-doped فائبر یمپلیفائر کی کوئی حد کی ضرورت نہیں ہے ان پٹ آپٹیکل سگنل کی طاقت کے لیے۔ جب ان پٹ آپٹیکل کی اوسط طاقت سگنل صفر کی طاقت کے قریب کم ہو گیا ہے، یمپلیفائر اب بھی برقرار رکھے گا۔ کام کرنے کی حالت، اور آؤٹ پٹ پورٹ میں بے ساختہ اخراج آؤٹ پٹ ہوگا۔ تاہم، زیادہ مثالی ایمپلیفیکیشن اثر اور سگنل ٹو شور کا تناسب حاصل کرنے کے لیے، ان پٹ آپٹیکل پاور کو پاور رینج کے اندر کنٹرول کرنے کی سفارش کی جاتی ہے۔ ٹیسٹ شیٹ یا مصنوعات کی تفصیلات میں بیان کیا گیا ہے۔
Step6.Host کمپیوٹر کنٹرول: یہ یمپلیفائر ایک ماڈیولر پروڈکٹ ہے اور اس کی ضرورت ہے۔ کو ایڈجسٹ اور مانیٹر کرنے کے لیے سرشار ہوسٹ کمپیوٹر سافٹ ویئر کے ساتھ ملایا جائے۔ EDFA کے کام کرنے کی حالت اور آپریٹنگ پیرامیٹرز۔ صارف کے کمپیوٹر کی ضرورت ہے۔ USB-232 سیریل پورٹ ڈرائیور پروگرام اور EDFA میزبان کمپیوٹر کو انسٹال کرنے کے لیے ہماری کمپنی کے ذریعہ فراہم کردہ کنٹرول سافٹ ویئر۔ USB-232 سیریل پورٹ ڈرائیور پروگرام انسٹال ہونا ضروری ہے، بصورت دیگر میزبان کمپیوٹر سافٹ ویئر کنیکٹ نہیں ہو سکتا اور EDFA ماڈیول کے ساتھ عام طور پر بات چیت کریں۔ واضح رہے کہ USB-232 سیریل پورٹ ڈرائیور پروگرام اصل USB-232 کے مطابق ہونا چاہئے۔ سیریل پورٹ کیبل استعمال کیا جاتا ہے. EDFA میزبان کمپیوٹر کا سافٹ ویئر ورژن نمبر سافٹ ویئر پر ریکارڈ کردہ سافٹ ویئر ورژن نمبر کے مطابق ہونا چاہیے۔ مصنوعات کی ٹیسٹ شیٹ.

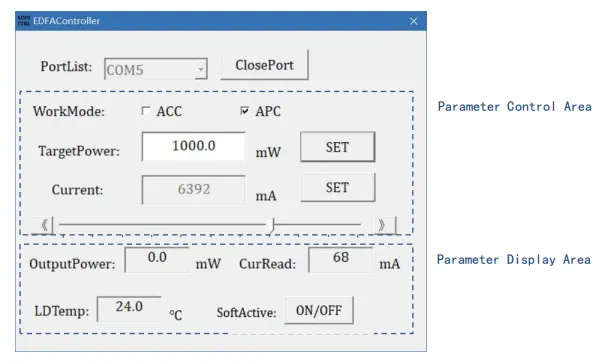

مرحلہ 7۔ میزبان کمپیوٹر سافٹ ویئر انٹرفیس: وہ معلومات جو میزبان کمپیوٹر سافٹ ویئر کے ذریعہ ظاہر کی جاسکتی ہیں۔ یمپلیفائر ورکنگ موڈ، آؤٹ پٹ آپٹیکل پاور ٹارگٹ ویلیو، پمپ لیزر موجودہ ہدف کی قیمت، اور درجہ حرارت کی نگرانی کی حیثیت۔
مرحلہ 8۔ مخصوص آپریشن: شروع کرنے کے بعد میزبان کمپیوٹر سافٹ ویئر، پہلے صحیح سیریل پورٹ نمبر کو منتخب کریں۔ سیریل پورٹ کی ترتیب پورٹ لسٹ، سیریل کو کھولنے کے لیے اوپن پورٹ بٹن پر کلک کریں۔ بندرگاہ اس وقت، کرنٹ ریڈ اور LDTemp ونڈوز ڈسپلے کریں گی۔ ماڈیول کا موجودہ اور پمپ کا درجہ حرارت۔ ہدف آپٹیکل درج کریں۔ TargetPower ونڈو میں پاور ویلیو اور SET بٹن پر کلک کریں۔ جب بٹن EDFA ماڈیول کا سوئچ اور سافٹ ویئر پر SoftActive بٹن سوئچ ہیں دونوں آن ہیں، ترتیب اثر کرتی ہے اور EDFA میں آپٹیکل پاور آؤٹ پٹ ہے۔
مرحلہ 9۔ کنٹرول موڈ: معیاری ماڈل اس فائبر یمپلیفائر کے دو کام کرنے کے طریقوں، خود کار طریقے سے موجودہ کنٹرول کی حمایت کرتا ہے موڈ (ACC موڈ) اور خودکار پاور کنٹرول موڈ (APC موڈ)۔ آپ سوئچ کر سکتے ہیں۔ ورک موڈ آپشن کے ذریعے ان دو کام کرنے والے طریقوں کے درمیان۔ سوئچ کرتے وقت، براہ کرم نوٹ کریں کہ پہلے ایکٹیو بٹن سوئچ کو بند کر دیں۔ (* کچھ یمپلیفائر ماڈلز صرف ACC موڈ کو سپورٹ کرتے ہیں، جیسے EDFA-C-PA)۔ ACC موڈ میں، پمپ داخل کریں۔ موجودہ ونڈو میں موجودہ قدر اور SET بٹن پر کلک کریں، یا براہ راست گھسیٹیں۔ پمپ کرنٹ ویلیو سیٹ کرنے کے لیے بائیں اور دائیں سلائیڈرز۔ اے پی سی موڈ میں، درج کریں۔ ٹارگٹ پاور ونڈو میں ٹارگٹ آپٹیکل پاور ویلیو اور SET پر کلک کریں۔ بٹن
مرحلہ 10۔ آؤٹ پٹ ایکٹیویشن: جب ماڈیول کے سامنے والے بٹن سوئچ اور SoftActive بٹن کو فعال کریں۔ سافٹ ویئر پر سوئچ دونوں آن ہیں، ترتیب اثر انداز ہوتی ہے اور ایمپلیفائر میں لیزر آؤٹ پٹ ہے، اور لیزر انڈیکیٹر لائٹ آن ہے۔ آن/آف بٹن سرخ رنگ میں دکھایا جائے گا. پیرامیٹر مانیٹرنگ میں آؤٹ پٹ پاور ایریا موجودہ اصل آؤٹ پٹ آپٹیکل پاور کو ظاہر کرتا ہے، CurRead کرنٹ دکھاتا ہے۔ پمپ کرنٹ، اور LDTemp اندرونی درجہ حرارت کو ظاہر کرتا ہے۔
مرحلہ 11۔ شٹ ڈاؤن: پہلے بند کریں۔ ایمپلیفائر اور سافٹ ایکٹیو بٹن کے سائیڈ پر آن/آف بٹن سوئچ سافٹ ویئر پر سوئچ کریں، سیریل پورٹ کو بند کرنے کے لیے ClosePort پر کلک کریں، اور پھر سافٹ ویئر بند کریں.
مرحلہ 12۔ پیرامیٹر میموری: موڈ اور کنٹرول سوفٹ ویئر کے ذریعہ سیٹ کردہ پیرامیٹرز خود بخود اندر محفوظ ہوجائیں گے۔ EDFA ماڈیول اور پاور آف میموری کا کام ہے۔ اگر ضرورت نہیں ہے۔ EDFA پیرامیٹرز میں ترمیم کریں، میزبان کمپیوٹر سے جڑنا ضروری نہیں ہے۔ جب اسے دوبارہ استعمال کریں۔
● اگر آؤٹ پٹ فائبر کو دوسرے فائبر سے جوڑنے کی ضرورت ہے، تو یہ ہے۔ فیوژن اسپلائزر استعمال کرنے کی سفارش کی جاتی ہے۔
● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور کلید کا سوئچ بند کر دیا گیا ہے، اور پھر بجلی کی فراہمی سے منسلک کریں. بند کرتے وقت، پہلے کلیدی سوئچ کو بند کریں، اور پھر آؤٹ پٹ کے بعد بجلی کی فراہمی منقطع کریں۔ اشارے کی روشنی نکل جاتی ہے۔ بجلی کی فراہمی کو براہ راست منقطع نہ کریں جب EDFA کام کر رہا ہے۔
● فائبر کنیکٹرز کو لنٹ فری وائپ کے ساتھ صاف کریں اور a سے معائنہ کریں۔ کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر۔ ریشوں کو ہمیشہ جوڑیں/منقطع کریں۔ بغیر کسی طاقت کے چہرے کے جلنے سے بچنے کے لیے۔ فائبر آپٹک کنیکٹر ہونے چاہئیں دھول ٹوپیاں کے ساتھ احاطہ کرتا ہے.
● آؤٹ پٹ کو بار بار ڈالنے اور ان پلگ کرنے کی سفارش نہیں کی جاتی ہے۔ فائبر کنیکٹر دھول کی آلودگی سے بچنے کے لیے، جس کی وجہ سے اضافہ ہو سکتا ہے۔ فائبر کنیکٹر کے سرے کے چہرے کا اندراج کا نقصان یا جلنا۔
● سامان کو خشک رکھیں اور اسے خشک جگہ پر رکھیں۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
