1. کا تعارف C-band Erbium-doped Fiber In-line Amplifier
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. پروڈکٹ کی تفصیلات
6. آرڈرنگ کی معلومات
7. ڈیٹا شیٹ اور ٹیسٹ شیٹ
8. اقتباس کی شرائط اور ادائیگی
9. لیڈ ٹائم
10. آپریشن نوٹس اور دیکھ بھال
11. کوالٹی اشورینس اور فروخت کے بعد سروس

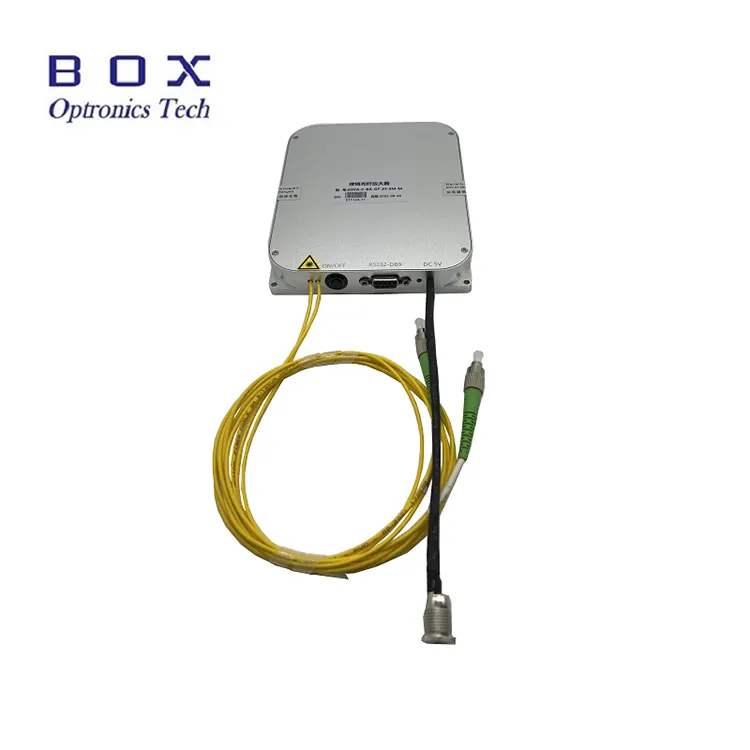

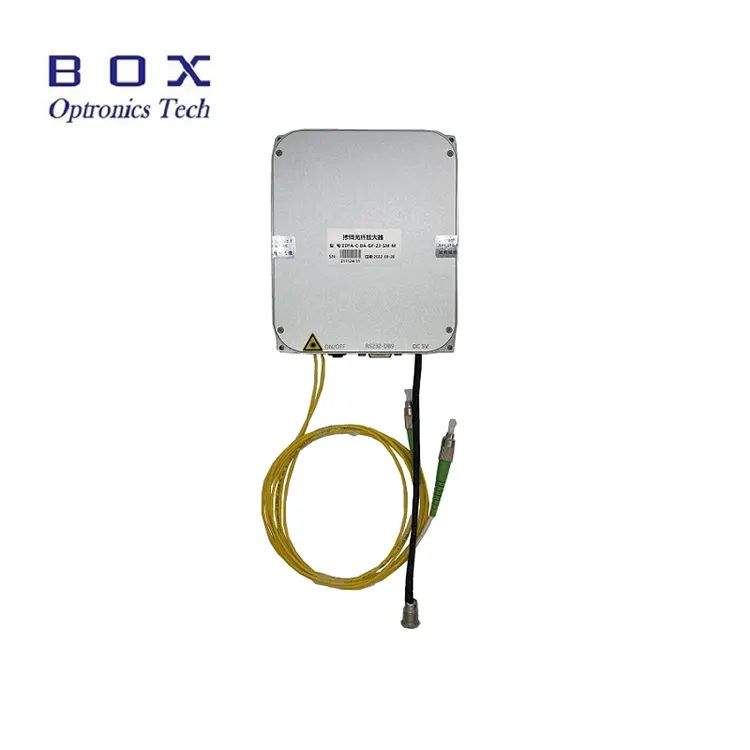

C-band Erbium-doped Fiber In-line Amplifiers ہیں۔ فائبر لیزر یا فائبر کمیونیکیشن سسٹم میں لائن ریلے کے لیے ڈیزائن کیا گیا ہے۔ وہ کر سکتے ہیں۔ C-band 1530~1565nm میں لیزر سگنلز کی طاقت بڑھانے کے لیے استعمال کیا جائے گا طول موج کی حد ان میں 15/17/20/23/25/26dBm ہائی پاور، اور کم ہے شور پی سی آپریشن کے لیے کمنڈ اور سافٹ ویئر فراہم کیے جاتے ہیں۔ ان کا استعمال کرتے وقت ماڈیولز، یقینی بنائیں کہ فائبر اینڈ چہرہ صاف ہے، لیزر ان پٹ سے آگاہ رہیں حدود، اور ضروری لیزر حفاظتی احتیاطی تدابیر اختیار کریں۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|||||
|
طول موج کی حد |
nm |
1530~1565 |
سی بینڈ |
|||||
|
ان پٹ پاور |
dBm |
-25~+3 |
|
|||||
|
آؤٹ پٹ پاور |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm ان پٹ |
|
چھوٹے نفع کا گتانک |
ڈی بی |
35 |
@-25dBm ان پٹ |
|||||
|
شور کا پیکر |
ڈی بی |
≤5.5 |
@-10dBm ان پٹ |
|||||
|
پی ڈی جی |
ڈی بی |
≤0.3 |
|
|||||
|
پی ایم ڈی |
پی ایس |
0.5 |
|
|||||
|
ان پٹ/آؤٹ پٹ تنہائی |
ڈی بی |
≥35 |
|
|||||
|
پاور مانیٹر |
ڈی بی |
آؤٹ پٹ پاور |
|
|||||
|
آپریٹنگ موڈ |
- |
ACC/APC |
|
|||||
|
پگٹیل فائبر |
- |
SMF-28 |
ایف سی/اے پی سی |
|||||
|
مواصلاتی انٹرفیس
|
- |
ٹچ اسکرین / DB9 عورت(RS232) |
بینچ ٹاپ |
|||||
|
- |
DB9 Female(RS232) |
ماڈیول |
||||||
|
بجلی کی فراہمی
|
- |
AC 110~240V، <30W |
بینچ ٹاپ |
|||||
|
- |
DC 5V، <15W |
ماڈیول |
||||||
|
طول و عرض
|
ملی میٹر
|
260(W)×280(D)×120(H) |
بینچ ٹاپ |
|||||
|
150(W)×125(D)×20(H) |
ماڈیول |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
ماڈیول |
||||||
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|||||
|
آپریٹنگ نمی |
℃ |
0~70% |
|
|||||
● وسیع طول موج کی حد -1530~1565nm؛
● زیادہ فائدہ عنصر
● کم شور <5.5dB;
● ہائی آؤٹ پٹ پاور 15/17/20/23/25/26dBm اختیاری۔
● آپٹیکل فائبر مواصلات؛
● آپٹیکل فائبر سینسر؛
● فائبر لیزر

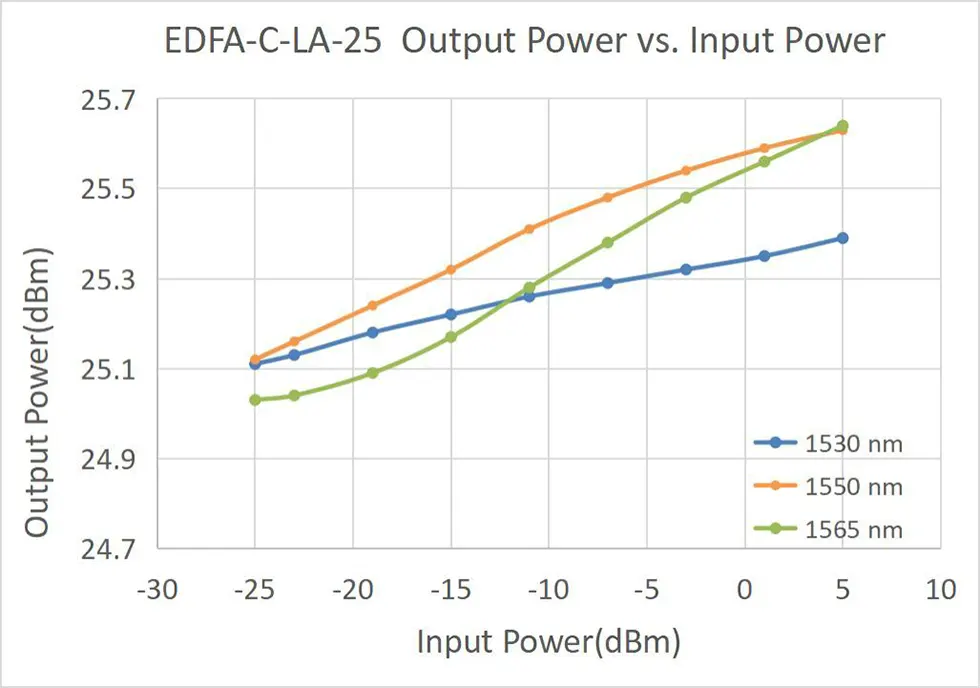

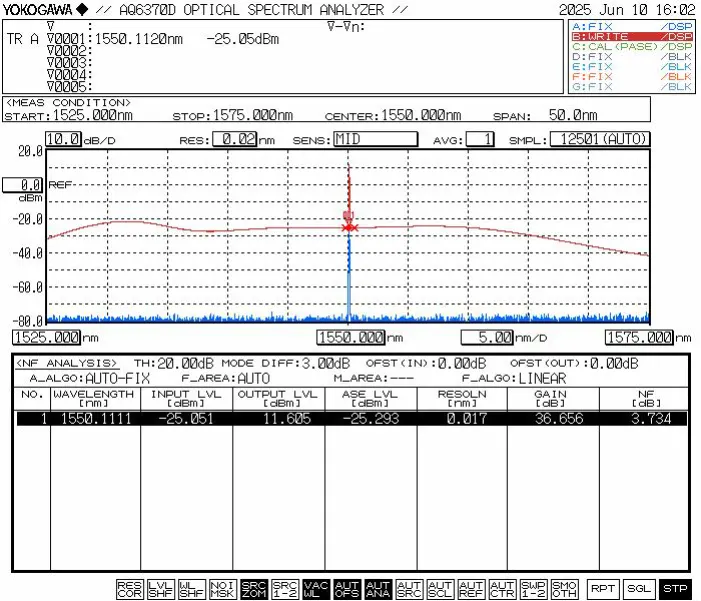

● مخصوص خصوصیت کا منحنی خطوط
|
نام |
EDFA کی قسم |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
طول و عرض |
|
ای ڈی ایف اے |
-XX |
-X |
-XX |
ایکس ایکس |
-X |
|
ایربیم ڈوپڈ فائبر یمپلیفائر |
LA: ان لائن-Amp |
سی: سی بینڈ |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
ایم 15 : ماڈیول M20 : ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: EDFA-LA-C-15-SM-M
(آرڈر کی معلومات: سی بینڈ ایربیم ڈوپڈ فائبر ان لائن ایمپلیفائر، 15dBmoutput پاور، SMF-28efiber کے ساتھ، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار کے لئے تقریبا 10-15 کام کے دن لگتے ہیں. (اگر کچھ اسٹاک میں ہے تو، یہ تیز ہو جائے گا بھیج دیا گیا۔)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● سنگل موڈ ریشوں کے لیے (Hi-1060, PM980, G652D, PM1550، وغیرہ)، مسلسل روشنی کے لئے نظریاتی طاقت رواداری تقریبا 200mW ہے جب آخر چہرہ صاف ہے. لہذا، آؤٹ پٹ پاور کے ساتھ EDFA ماڈل <200mW کر سکتے ہیں۔ ان کے آؤٹ پٹ فائبر کنیکٹر کو دوسرے سنگل موڈ فائبر ڈیوائسز کے ذریعے جوڑیں۔ حرکت پذیر اڈاپٹر (فائبر فلانجز)۔
● ایمپلیفائر ہونے کے دوران بجلی کی فراہمی کو براہ راست منقطع نہ کریں۔ آپریٹنگ
● فائبر کو جلنے سے روکنے کے لیے فائبر کنیکٹرز کو دھول سے پاک رکھیں کنیکٹر کے آخر کا چہرہ۔ اس سے پہلے فائبر کنیکٹر کو ڈسٹ فری لینس پیپر سے صاف کریں۔ کنکشن، فائبر اینڈ فیس انسپکٹر کے ساتھ اس کا معائنہ کریں، اور فلینج کے ذریعے جڑیں۔ صفائی کی تصدیق کے بعد ہی۔ دوسری صورت میں، فائبر کنیکٹر آخر چہرہ ہو سکتا ہے لیزر آن ہونے پر جلا دیا جائے۔ جب لیزر فری آپریشن کو یقینی بنائیں کنیکٹنگ فلینجز، اور استعمال میں نہ ہونے پر فائبر ڈسٹ کیپس لگائیں۔
● آؤٹ پٹ فائبر کنیکٹرز کی بار بار پلگنگ/انپلگنگ نہیں ہے۔ سفارش کی جاتی ہے، کیونکہ یہ دھول کی آلودگی کا سبب بن سکتا ہے، اندراج کے نقصان میں اضافہ، یا فائبر کنیکٹر کے آخری چہرے کا جلنا۔
● سامان کو خشک رکھیں اور اسے خشک جگہ پر رکھیں۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
