1. کا تعارف ٹچ اسکرین کے ساتھ 974nm 976nm پمپ لیزر سورس بینچ ٹاپ پیکیج
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. معیاری لوازمات
6. محفوظ آپریشن گائیڈ
7. آرڈرنگ کی معلومات
8. ڈیٹا شیٹ اور ٹیسٹ شیٹ
9. اقتباس کی شرائط اور ادائیگی
10. لیڈ ٹائم
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور فروخت کے بعد سروس

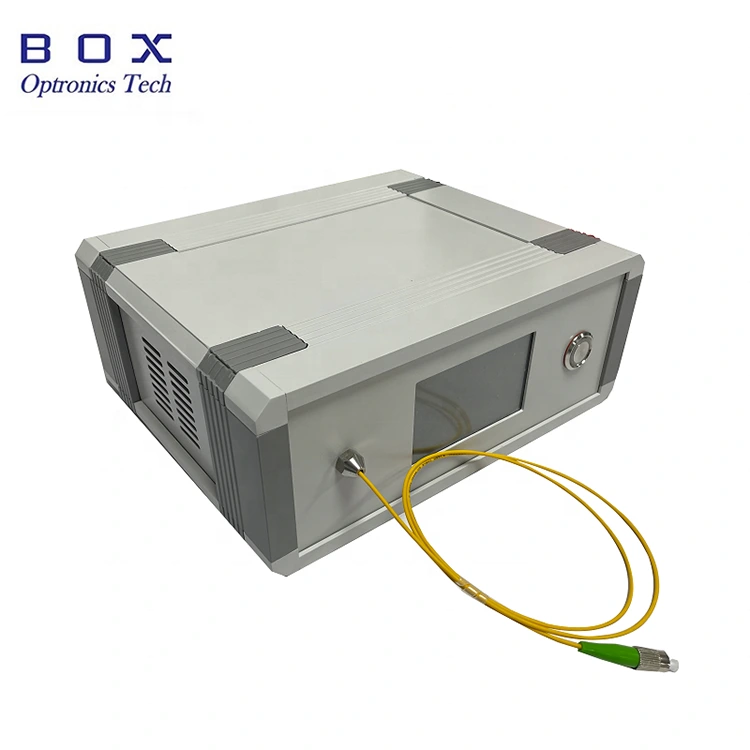

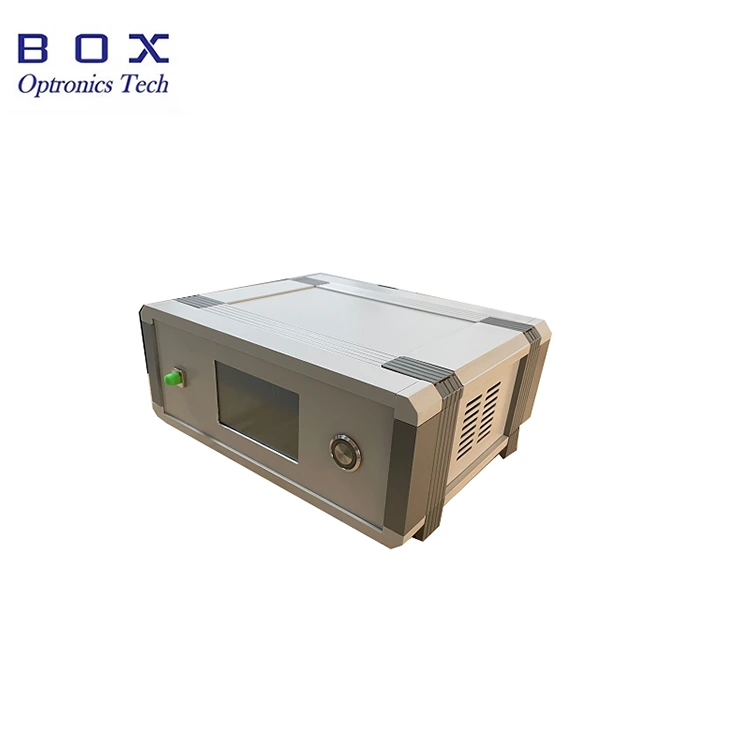

باکس آپٹرونکس کا 974nm 976nm پمپ لیزر سورس بینچ ٹاپ ٹچڈ اسکرین والا پیکیج ایک اعلی درجے کی سیمی کنڈکٹر لیزر چپ اور ایک کو اپناتا ہے۔ اعلی طاقت، اعلی استحکام، اور کم طاقت کا احساس کرنے کے لئے خصوصی مربوط سرکٹ کھپت لیزر ذریعہ، 200mW/400mW/600mW کی آؤٹ پٹ پاور کے ساتھ اختیاری، ایک واحد موڈ فائبر یا پولرائزیشن کو برقرار رکھنے کے ذریعے آؤٹ پٹ ہے۔ فائبر جوڑے. یہ وسیع پیمانے پر کی جانچ اور تجربات میں استعمال کیا جا سکتا ہے آپٹیکل کمیونیکیشن، فائبر لیزر، فائبر سینسنگ اور دیگر فیلڈز۔ طریقہ استعمال آسان، مستحکم اور قابل اعتماد ہے۔
|
پیرامیٹرز |
یونٹ |
اقدار |
نوٹس |
|
آپریٹنگ طول موج |
nm |
974±1، 976±1 |
|
|
آؤٹ پٹ پاور |
mW |
200-700 |
|
|
بجلی کی عدم استحکام (مختصر مدت 15 منٹ) |
ڈی بی |
≤±0.02 |
|
|
بجلی کی عدم استحکام (طویل مدتی 8 گھنٹے) |
ڈی بی |
≤±0.05 |
|
|
کنیکٹر |
- |
ایف سی/اے پی سی |
|
|
فائبر کی قسم |
- |
Hi1060/PM980 |
|
|
طول و عرض |
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
|
طول و عرض |
ملی میٹر |
150(W)×125(D)×20(H) |
ماڈیول |
|
بجلی کی فراہمی |
V |
AC 110~240V، <20W |
بینچ ٹاپ |
|
بجلی کی فراہمی |
V |
DC 5V/4A، <15W |
ماڈیول |
|
بجلی کی کھپت |
W |
≤ 60 |
|
|
آپریٹنگ درجہ حرارت |
℃ |
-5 ~ +55 |
|
|
اسٹوریج کا درجہ حرارت |
℃ |
-40 ~ +85 |
|
● LCD حیثیت ڈسپلے.
● طاقت اور سپیکٹرل استحکام؛
● بلٹ ان ڈرائیور؛ پاور اپ پر روشنی خارج کرتا ہے.
● نان لائنیئر آپٹکس ریسرچ؛
● ای ڈی ایف اے ایربیم ڈوپڈ فائبر یمپلیفائر؛
● فائبر لیزر پمپنگ۔

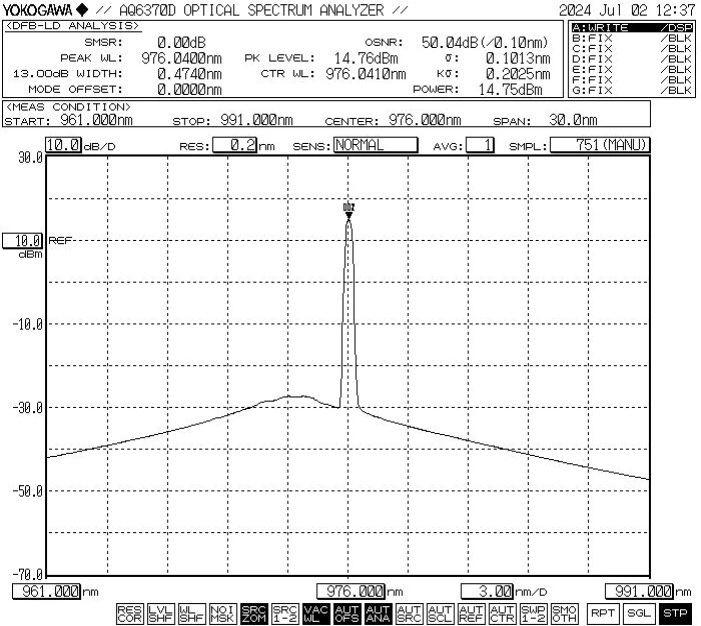

● عام سپیکٹرم: 976nm، WL رواداری +/-1nm۔
● معیاری لوازمات
|
|
لوازمات |
مقدار |
|
1 |
پمپ لیزر سورس (بینچ ٹاپ ہوسٹ) |
1 |
|
2 |
بجلی کی ہڈی |
1 |
|
3 |
سیریل پورٹ کیبل |
1 |
|
4 |
پروڈکٹ ٹیسٹ رپورٹ |
1 |
مرحلہ 1. کھولنا اور جمع کرنا:
براہ کرم چیک کریں کہ آیا اسمبلی سے پہلے لوازمات مکمل ہیں۔
مرحلہ 2. بجلی کی فراہمی کو جوڑیں:

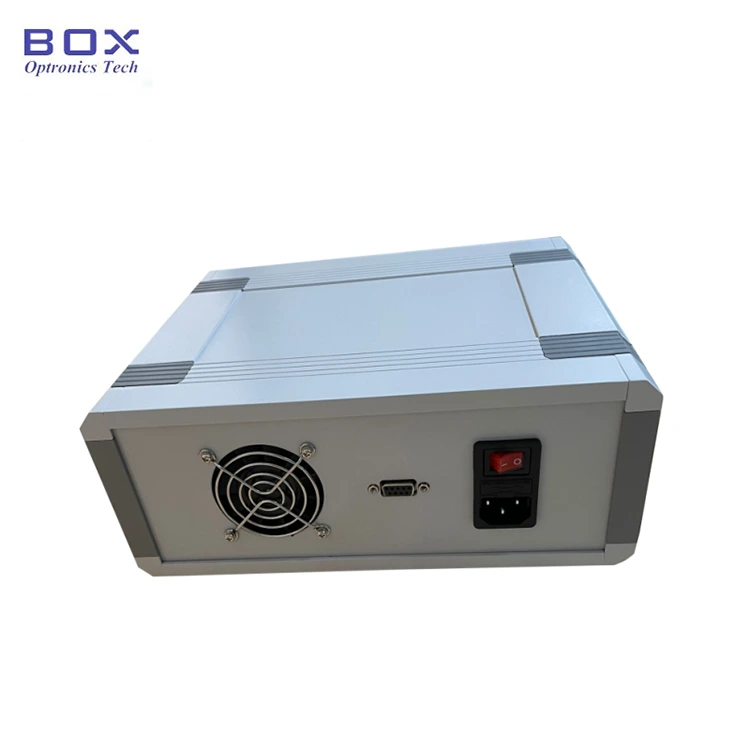

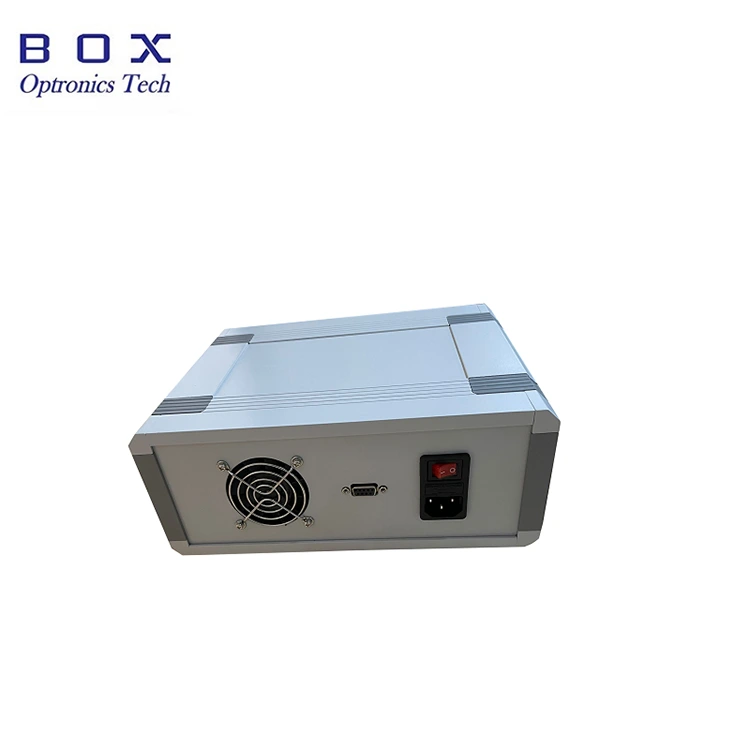

چیسس کے پاور کورڈ ساکٹ میں پاور کورڈ داخل کریں۔ backplane اور بجلی کی فراہمی سے منسلک.
مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: کھولیں۔ فائبر کنیکٹر یا فلینج پر ڈسٹ ٹوپی، فائبر اینڈ فیس چیک کریں، اور فائبر کو جوڑیں یا فائبر کو اس ڈیوائس یا پاور میٹر سے جوڑیں جس کی جانچ کی جائے۔ اس بات کی تصدیق کے بعد کہ کوئی آلودگی اور نقصان نہیں ہے۔
Setp4. روشنی کا منبع آن کریں:

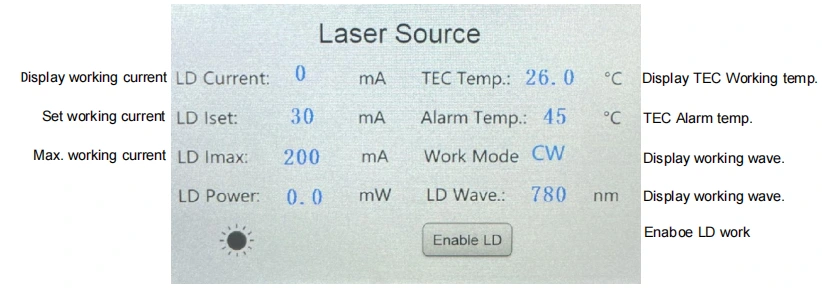

پشت پر پاور سوئچ آن کریں۔ نوٹ: اس وقت، ورکنگ کرنٹ اور پاور ویلیوز آخری کے دوران سیٹ کیے گئے پیرامیٹرز ہیں۔ بند اگر آپ کو ان کو ایڈجسٹ کرنے کی ضرورت ہے، تو آپ ان کو چھو سکتے ہیں اور ان میں ترمیم کر سکتے ہیں۔ LCD اسکرین۔ مناسب ورکنگ کرنٹ سیٹ کرنے کے بعد، لیزر کو چالو کریں۔ "ایل ڈی کو فعال کریں" سوئچ کے ذریعے آؤٹ پٹ۔
Step5.Shutdown
استعمال کرنے کے بعد، سامنے والے پینل کو بند کر دیں “enable LD” لیزر آؤٹ پٹ کو بند کرنے اور پاور سوئچ کو بند کرنے کے لیے، منقطع کریں۔ طاقت کی ہڈی
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
طول و عرض |
پمپ محافظ |
|
بی ایل ڈی |
-XXX |
-XX |
ایکس ایکس |
-XX |
-X |
X |
|
پمپ لیزر ذریعہ |
974:974nm 976:976nm |
2H: 200mW 4H: 400mW 6H: 600mW دیگر |
ایس ایم: ہائے 1060 PM: PM980 |
FA:FC/APC SA:SC/APC دیگر |
M: ماڈیول بی: بینچ ٹاپ |
null:بغیر P1: حفاظتی 1064nm کے خلاف P5: حفاظتی 1550nm کے خلاف |
مثال کے طور پر: BLD-976-6HSM-FA-BP1
(آرڈر کی معلومات: 976nm پمپ لیزر سورس بینچ ٹاپ پیکیج کے ساتھ ٹچڈ اسکرین، 600mW آؤٹ پٹ پاور، SM Hi1060 فائبر کے ساتھ، FC/APC کنیکٹر، 1064 nm منعکس روشنی کے خلاف تحفظ، بینچ ٹاپ پیکیج)۔
*پمپ پروٹیکٹر سے لیس، آؤٹ پٹ پاور کی کشندگی 10-15% ہے۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں: sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● شروع کرتے وقت، پہلے تصدیق کریں کہ پاور سوئچ اور بٹن سوئچ ہے۔ بند ہیں، اور پھر بجلی کی فراہمی سے منسلک کریں. بند کرتے وقت پہلے تصدیق کریں۔ ایل ڈی آف سوئچ کو غیر فعال کریں، پھر بٹن سوئچ کو بند کریں، اور پھر منقطع کریں۔ بجلی کی فراہمی. بجلی کی فراہمی کو براہ راست کاٹ نہ کریں جب سامان کام کر رہا ہے.
● آپٹیکل فائبر کنیکٹر کو جوڑنے سے پہلے، اسے صاف کریں۔ دھول سے پاک آئینے کا کاغذ، اور آپٹیکل فائبر اینڈ کے ساتھ تعاون کرنا یقینی بنائیں مشاہدہ کرنے کے لیے چہرے کا پتہ لگانے والا۔ صفائی کی تصدیق کے بعد، اسے کے ذریعے جوڑیں۔ flange آپٹیکل فائبر کنیکٹر کے آخری چہرے کو جلا دیا جا سکتا ہے جب لیزر منسلک ہے. flange سے منسلک کرتے وقت، یہ یقینی بنانا ضروری ہے کہ وہاں موجود ہے کوئی ہلکا آپریشن نہیں ہے. استعمال میں نہ ہونے پر، براہ کرم ڈسٹ ٹوپی کو ڈھانپیں۔ آپٹیکل فائبر کنیکٹر
● آپٹیکل فائبر کنیکٹر کے آخری چہرے کو جلانے سے بچنے کے لیے دھول، سامنے والے آپٹیکل فائبر کنیکٹر کو اکثر پلگ اور ان پلگ نہ کریں پینل
● براہ کرم نمی کی مزاحمت پر توجہ دیں اور اسے خشک جگہ پر رکھیں جگہ
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے مصنوعات کو نقصان پہنچا ہے یا نقصان پہنچا ہے۔ ماحولیاتی اثرات (برقی جھٹکا، دھول)؛
(2) صارف کے غیر معیاری آپریشن کی وجہ سے پروڈکٹ کو نقصان پہنچا ہے۔
(3) مصنوعات کو واضح طور پر انسانی ساختہ نقصان ہے؛
(4) پروڈکٹ کو جدا، ترمیم یا مرمت کے بغیر کیا جاتا ہے۔ کمپنی کی اجازت؛
(5) لائٹ سورس ہاؤسنگ کا وارنٹی لیبل اسٹیکر ہے۔ تبدیل شدہ یا نامکمل؛
(6) نقل و حمل کے دوران مصنوعات کو نقصان پہنچا یا کھو گیا ہے۔
