1. 808nm لیزر ماخذ کا تعارف
2. تکنیکی تفصیلات
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5. اکثر پوچھے گئے سوالات
6. آرڈرنگ کی معلومات
7. ڈیٹا شیٹ
8. اقتباس اور ادائیگی کی شرائط
9. لیڈ ٹائم
10. آپریشن گائیڈ
11. آپریشن نوٹس اور دیکھ بھال
12. کوالٹی اشورینس اور بعد از فروخت سروس

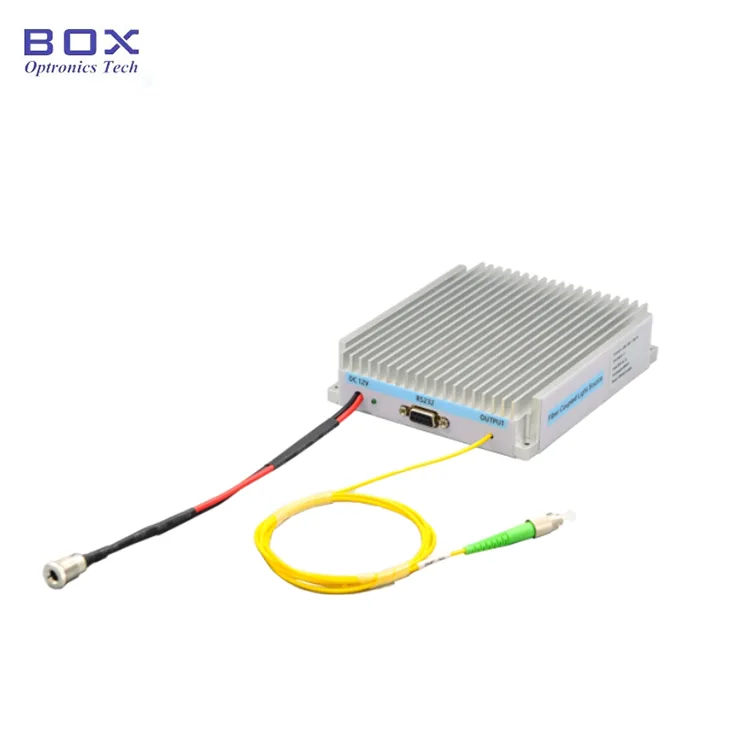

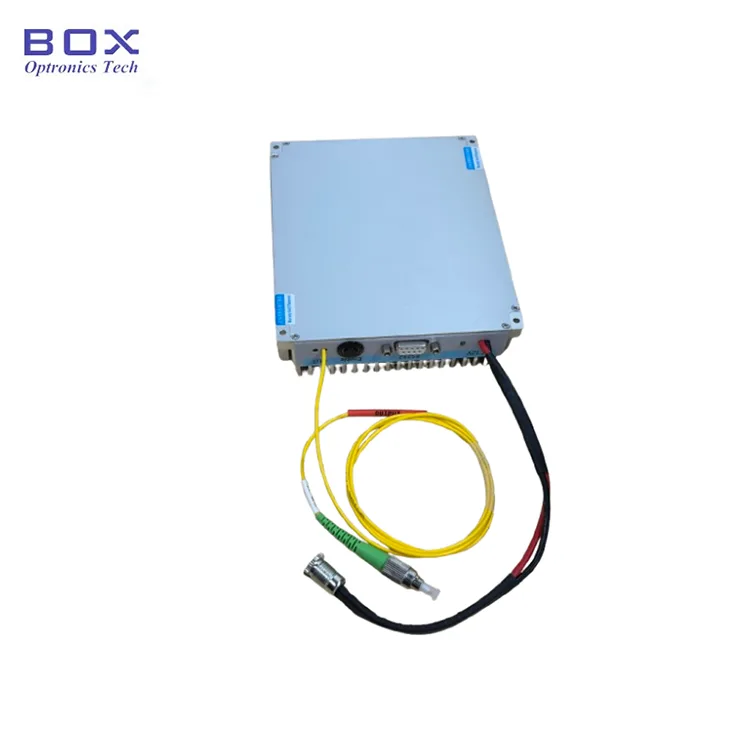

808nm لیزر ماخذ ایک اعلی کارکردگی والے سیمی کنڈکٹر لیزر چپ پر مبنی ہے، جس میں 105/125um یا 200/220um 0.22N ایملٹی موڈفائبر-کپلڈ آؤٹ پٹ، اور ایک مستقل-موجودہ ڈرائیونگ سرکٹ محفوظ اور مستحکم آپریشن کو یقینی بنانے کے لیے ڈیزائن کیا گیا ہے۔ 5W، 10W، اور 20W آؤٹ پٹ پاور پیش کرتا ہے۔ آپریشن اور انضمام کے لیے PC ہوسٹ کنٹرول یا کمانڈز فراہم کرتا ہے۔ فائبر لیزر پمپنگ، بائیو میڈیسن وغیرہ میں ایپلی کیشنز کے لیے موزوں ہے۔ طویل مدتی استعمال کے دوران، لیزر ذریعہ کی گرمی کی کھپت پر توجہ دینا چاہئے.
|
پیرامیٹرز |
یونٹ |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
نوٹس |
|
آپریٹنگ طول موج |
nm |
803 |
808 |
813 |
|
|
آؤٹ پٹ پاور |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
آپریٹنگ موڈ |
- |
سی ڈبلیو |
|
||
|
بجلی کی عدم استحکام |
ڈی بی |
≤±0.02 (15 منٹ)؛ ≤±0.05 (8 گھنٹے) |
≤±0.5%؛ ≤±1.2% |
||
|
فائبر کی قسم |
- |
105/125 یا 200/220 |
0.22NA |
||
|
فائبر کنیکٹر |
- |
FC/PC یا SMA |
|
||
|
مواصلاتی انٹرفیس |
- |
DB9 Female(RS232) |
|
||
|
طول و عرض |
ملی میٹر |
125(L)×150(W)×31(H) |
ماڈیول |
||
|
ملی میٹر |
195(W)×220(D)×120(H) |
بینچ ٹاپ |
|||
|
بجلی کی فراہمی |
وی ڈی سی |
12V/15A |
ماڈیول |
||
|
VAC |
100-240VAC |
بینچ ٹاپ |
|||
|
آپریٹنگ درجہ حرارت۔ |
℃ |
+15 ~ +50 |
|
||
|
ذخیرہ کرنے کا درجہ حرارت |
℃ |
-30 ~ +70 |
|
||
● اعلی پیداوار کی طاقت؛
● آسان آپریشن یا انضمام؛
● ایک FC/UPC یا SMA905 کنیکٹر فراہم کریں۔
● فائبر لیزر پمپنگ؛ l
● بایو میڈیسن؛
● میٹریل لیزر پروسیسنگ۔
● عام طول موج کی رواداری کیا ہے؟
مرکز طول موج عام طور پر 808nm±5nm ہے۔ تنگ طول موج کنٹرول کو حسب ضرورت بنایا جانا چاہیے۔
● کیا لیزر مسلسل لہر (CW) آپریشن کے لیے موزوں ہے؟
جی ہاں لیزر سورس کو مستحکم CW آپریشن کے لیے ڈیزائن کیا گیا ہے اور پی سی ہوسٹ سافٹ ویئر کے ذریعے کرنٹ اور پاور کو ایڈجسٹ کرنے میں بھی مدد کر سکتا ہے۔
● کیا آؤٹ پٹ پاور کو ایڈجسٹ کیا جا سکتا ہے؟
جی ہاں آؤٹ پٹ پاور کو ڈرائیونگ کرنٹ کے ذریعے ایڈجسٹ کیا جا سکتا ہے۔ بینچ ٹاپ ورژن عام طور پر فرنٹ پینل پاور ایڈجسٹمنٹ کو سپورٹ کرتا ہے، اور ماڈیول ورژن سافٹ ویئر کنٹرول یا PC ہوسٹ کمانڈز کو سپورٹ کرتا ہے۔
● کولنگ کے کون سے طریقے دستیاب ہیں؟
رابطہ ٹھنڈک کے لیے گرمی کے سنک پر رکھا گیا ہے۔ یا پنکھا کولنگ۔
● 808nm ملٹی موڈ ہائی پاور لیزر ذریعہ کس کے لیے استعمال ہوتا ہے؟
808nm ملٹی موڈ ہائی پاور لیزر سورس DPSS لیزر پمپنگ، بائیو میڈیکل انسٹرومینٹیشن، فلوروسینس ایکسائٹیشن، سپیکٹروسکوپی، آپٹیکل سینسنگ، سائنسی تحقیق اور صنعتی لیزر سسٹمز میں بڑے پیمانے پر استعمال ہوتا ہے۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پیکج |
|
بی ایف ایل |
-XXXX |
-XX |
ایکس ایکس |
-XX |
-X |
|
لیزر کا ذریعہ |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um دیگر |
FU:FC/UPC SMA:SMA905 دیگر |
M: ماڈیول بی: بینچ ٹاپ |
مثال کے طور پر: BFL-808-05M1-FU-M
(آرڈر کی معلومات: 808nm لیزر سورس، 5W آؤٹ پٹ پاور، 105/125um فائبر کے ساتھ، FC/UPC کنیکٹر، ماڈیول پیکیج)۔
دیگر اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم رابطہ کریں:sales06@boxoptronics.com
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے، تو Box Optronics تجویز کرتا ہے کہ EXW استعمال کریں۔ ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے تو، براہ کرم مصنوعات کے لیے شپنگ لاگت کی پہلے سے ادائیگی کریں۔
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار: 10-15 کام کے دن۔ (اگر کچھ اسٹاک میں ہے تو، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس: 3-5 کام کے دن۔
مرحلہ 1۔ پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں، بشمول لیزر سورس ماڈیول، USB ڈیٹا کیبل، پاور اڈاپٹر، ٹیسٹ رپورٹ وغیرہ۔
مرحلہ 2۔ فائبر پیچ کورڈز کو جوڑنا: فائبر کنیکٹرز یا اڈاپٹر سے ڈسٹ کیپس کو ہٹائیں، اور فائبر پیچ کورڈز - یا کٹے ہوئے ریشوں کو - ٹیسٹ کے تحت ڈیوائس یا پاور میٹر کے آلات سے جوڑیں۔
مرحلہ 3۔ پاور سپلائی اور سیریل کیبل کو جوڑیں: پاور کورڈ کو لیزر سورس کے پاور پورٹ میں داخل کریں، اور میزبان کمپیوٹر کو لیزر سے جوڑنے کے لیے سگنل کیبل کا استعمال کریں۔ نوٹ: USB-485 DB9 سگنل کیبل کے لیے، ڈرائیور کو پہلے کمپیوٹر پر انسٹال کرنا ضروری ہے؛ اسے باکس آپٹرونکس فراہم کرے گا۔
سیٹ پی 4۔ پاور آن: اشارے کی روشنی روشن ہو جاتی ہے، اور لیزر کام کرنا شروع کر دیتا ہے۔ اس مقام پر، آپریٹنگ کرنٹ اور لیزر پاور کی قدریں آخری شٹ ڈاؤن سے پہلے میزبان سافٹ ویئر کے ذریعے سیٹ کیے گئے پیرامیٹرز سے مطابقت رکھتی ہیں۔ اگر ایڈجسٹمنٹ کی ضرورت ہو تو، ان میں ترمیم اور میزبان سافٹ ویئر کے اندر محفوظ کیا جا سکتا ہے۔

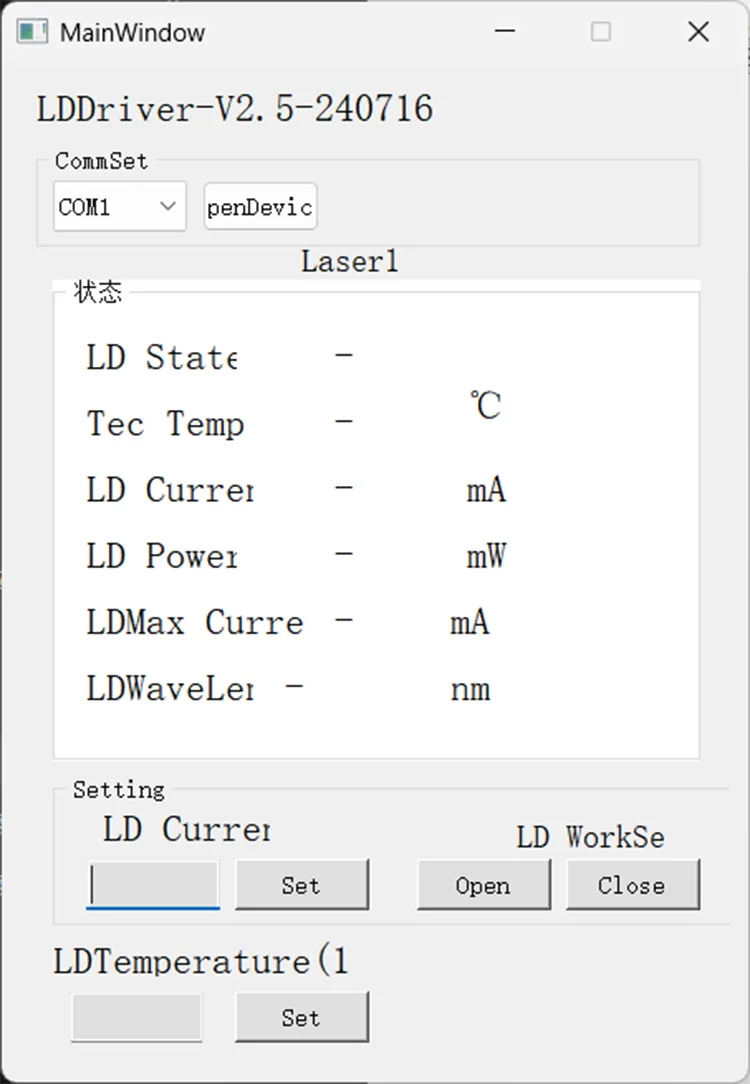

مرحلہ 5۔ کنٹرول سافٹ ویئر: Box Optronics 808nm لیزر سورس کے LD کرنٹ اور LD درجہ حرارت کو کنٹرول کرنے کے لیے سیریل کمانڈ یا PC سافٹ ویئر فراہم کرتا ہے۔ صحیح پورٹ کا انتخاب کریں، کرنٹ اور درجہ حرارت سیٹ کریں، پھر اوپن بٹن پر کلک کریں۔ (نقصان سے بچنے کے لیے، ابتدائی آپریشن میں ڈرائیو کرنٹ کو آہستہ آہستہ بڑھائیں۔ فوری طور پر مکمل کرنٹ نہ لگائیں۔)
مرحلہ 6۔ شٹ ڈاؤن: استعمال کے مکمل ہونے پر، لیزر کو بند کر دیں اور فائبر ڈسٹ کیپ کو محفوظ طریقے سے تبدیل کریں۔ اچانک ہائی پاور لیزر آؤٹ پٹ کو روکنے کے لیے - جو آپٹیکل پرزوں کو نقصان پہنچا سکتا ہے -آلہ کو دوبارہ پاور کرنے پر، پاور سپلائی کو بند کرنے سے پہلے پہلے پاور لیول کو صفر پر ایڈجسٹ کرنے کی سفارش کی جاتی ہے۔

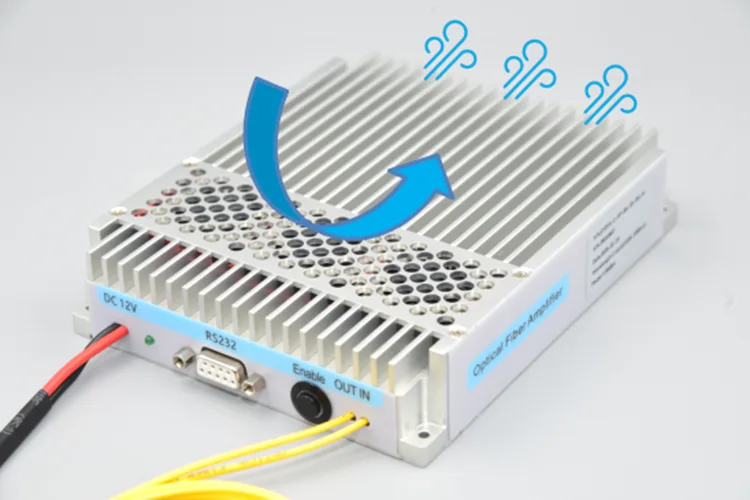

● طویل مدتی استعمال کے دوران، لیزر ذریعہ کی گرمی کی کھپت پر توجہ دی جانی چاہئے۔ لیزر سورس کو ہیٹ سنک پر لگانا چاہیے اور پنکھے سے ٹھنڈا کرنا چاہیے۔
● شروع کرتے وقت، سب سے پہلے اس بات کو یقینی بنائیں کہ پاور سوئچ اور کلیدی سوئچ دونوں آف ہیں، پھر پاور سپلائی کو جوڑیں۔ بند کرتے وقت، سب سے پہلے کلیدی سوئچ کو بند کریں، اور اشارے کی روشنی بجھنے کے بعد ہی بجلی کی فراہمی منقطع کریں۔ جب سامان چل رہا ہو تو کبھی بھی براہ راست بجلی کو منقطع نہ کریں۔
● فائبر آپٹک کنیکٹرز کو کثرت سے ڈالنے اور ہٹانے کی سفارش نہیں کی جاتی ہے، کیونکہ اس سے دھول کی آلودگی اور کنیکٹر کے آخری چہروں کو ممکنہ نقصان پہنچنے کا خطرہ بڑھ جاتا ہے۔

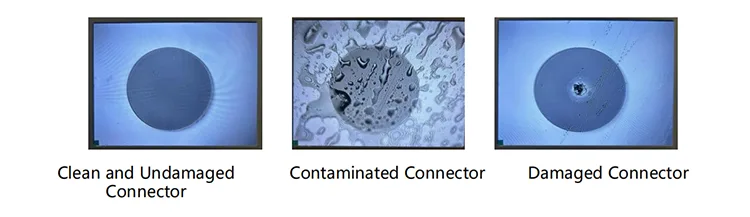

● فائبر آپٹک کنیکٹر کو جوڑنے سے پہلے، اسے لنٹ فری لینس پیپر کا استعمال کرتے ہوئے صاف کرنا چاہیے۔ اسے فلینج کے ذریعے جوڑنے سے پہلے اس کی صفائی کی تصدیق کے لیے فائبر اینڈ فیس انسپکٹر کا استعمال کرنا ضروری ہے۔ بصورت دیگر، لیزر کے چالو ہونے پر کنیکٹر کا آخری چہرہ جل سکتا ہے۔ فلینج کو جوڑتے وقت، اس بات کو یقینی بنائیں کہ آپریشن بغیر کسی فعال لائٹ ٹرانسمیشن کے انجام دیا گیا ہے۔ استعمال میں نہ ہونے پر، براہ کرم ڈسٹ ٹوپی کو فائبر کنیکٹر پر محفوظ طریقے سے رکھیں۔
● براہ کرم نمی کے خلاف احتیاطی تدابیر اختیار کریں۔ خشک جگہ میں ذخیرہ کریں.
● وارنٹی کی مدت:
خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:
(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔
(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
