840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

پروڈکٹ کا جائزہ-840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

Box Optronics 840nm فائبر کپلڈ SLD براڈبینڈ لائٹ سورس تیار کرتا ہے، جو ایک اعلی کارکردگی والا ایکٹو آپٹیکل جزو ہے جس کی بنیاد ایک سیمی کنڈکٹر آپٹیکل ایمپلیفائر ڈھانچے سے ایمپلیفائیڈ سپانٹینیس ایمیشن (ASE) پر ہے، جو ایک وسیع اسپیکٹرل بینڈوڈتھ اور کم ہم آہنگی کے ساتھ اعلی آپٹیکل پاور فراہم کرتا ہے۔

یہ لیزر ڈائیوڈس کے مقابلے میں زیادہ وسیع سپیکٹرم کو برقرار رکھتے ہوئے ایل ای ڈی سے زیادہ آؤٹ پٹ پاور فراہم کرتا ہے، جس سے یہ ان ایپلی کیشنز کے لیے موزوں ہے جن میں کم ہم آہنگی اور زیادہ چمک کی ضرورت ہوتی ہے۔

5mW کم از کم آؤٹ پٹ پاور، 10nm عام 3dB بینڈوتھ، اور بہترین پاور استحکام (≤±0.02dB قلیل مدتی، ≤±0.05dB طویل مدتی) کی خاصیت کے ساتھ، یہ 840nm SLD ماخذ صحت سے متعلق فائبر آپٹک سینسنگ اور امیجنگ سسٹم کے لیے موزوں ہے۔ ڈیوائس سسٹم انٹیگریشن کے لیے کمپیکٹ ماڈیول فارم (70×90×18mm) اور لیبارٹری اور ٹیسٹنگ ماحول کے لیے بینچ ٹاپ فارم (195×220×120mm) دونوں میں دستیاب ہے۔

نگرانی اور کنٹرول کے لیے اختیاری RS485 کمیونیکیشن انٹرفیس کے ساتھ معیاری طور پر 780-HP فائبر پگٹیلز اور FC/APC کنیکٹرز سے لیس، یہ SLD لائٹ سورس ایپلی کیشنز کی ایک وسیع رینج کے لیے استرتا اور قابل اعتماد پیش کرتا ہے۔

کلیدی خصوصیات- 840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

● ہائی آؤٹ پٹ پاور: 5mW کم از کم

● براڈ اسپیکٹرل بینڈوتھ: 10nm عام (-3dB)

● صاف سپیکٹرم کے لیے کم سپیکٹرل لہر

● گاوسی اسپیکٹرم پروفائل

● بہترین پاور استحکام: ≤±0.02dB/15 منٹ مختصر مدت

● طویل مدتی استحکام: ≤±0.05dB/8 گھنٹے

● 780-HP فائبر کے ساتھ فائبر مل کر آؤٹ پٹ

● FC/APC کنیکٹر معیاری، دیگر اختیارات دستیاب ہیں۔

● دو شکل کے عوامل: ماڈیول اور بینچ ٹاپ

● نگرانی کے لیے RS485 مواصلاتی انٹرفیس

● کم لاگت کا حل مقابلے میں

● وسیع آپریٹنگ درجہ حرارت کی حد: -5°C سے +55°C

● کومپیکٹ اور مضبوط پیکج ڈیزائن

● ٹچ اسکرین کنٹرول کے ساتھ اختیاری بینچ ٹاپ ورژن

عام ایپلی کیشنز-840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

● فائبر آپٹک جائروسکوپس (FOG)

● آپٹیکل کوہرنس ٹوموگرافی (OCT) سسٹمز

● میڈیکل امیجنگ اور بائیو میڈیکل آپٹکس

● فائبر آپٹک سینسنگ سسٹم

● سفید روشنی کی انٹرفیومیٹری

● آپٹیکل اجزاء کی جانچ اور خصوصیت

● تحقیق اور ترقی کی لیبارٹریز

● آپٹیکل کوہرنس ڈومین ریفلوکومیٹری (OCDR)

تکنیکی وضاحتیں-840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

آپٹیکل تفصیلات (T=25°C)

مکینیکل اور ماحولیاتی نردجیکرن

مصنوعات کی تفصیلات-840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

ایس ایل ڈی کیا ہے؟

A Superluminescent Diode (SLD) ایک سیمی کنڈکٹر براڈبینڈ آپٹیکل ذریعہ ہے جس کی بنیاد ایمپلیفائیڈ سپانٹینیئس ایمیشن (ASE) پر ہے جس میں لیزر ڈائیوڈ نما ویو گائیڈ ڈھانچہ میں اعلیٰ آپٹیکل فائدہ ہوتا ہے، جو لیزر دوغلا پن کو روکنے کے لیے دبے ہوئے آپٹیکل فیڈ بیک حالات میں کام کرتا ہے۔

لیزر ڈائیوڈس کے برعکس جو گونجنے والی گہا پر انحصار کرتے ہیں، SLDs کم عکاسی (AR-coated) پہلوؤں اور زاویہ یا جھکاؤ والے ویو گائیڈ ڈھانچے کو کیویٹی فیڈ بیک کو دبانے کے لیے استعمال کرتے ہیں، جس سے لیزنگ ایکشن سے گریز کرتے ہوئے اعلیٰ نظری فائدہ حاصل ہوتا ہے۔

SLDs کی اہم خصوصیات:

• کم وقتی ہم آہنگی کو برقرار رکھتے ہوئے، LEDs کے مقابلے نمایاں طور پر زیادہ آؤٹ پٹ پاور اور چمک

• براڈ بینڈ کا اخراج ایک ہموار ASE سپیکٹرل لفافے کے ساتھ

• بہت کم وقتی ہم آہنگی (مختصر ہم آہنگی کی لمبائی)، انٹرفیومیٹرک ایپلی کیشنز جیسے OCT کے لیے مثالی

• عام طور پر واحد ٹرانسورس موڈ ویو گائیڈ ڈھانچہ موثر سنگل موڈ فائبر کپلنگ کو فعال کرتا ہے

• اسپیکٹرل شکل کو عام طور پر کواسی-گاوسین کے طور پر بنایا گیا ہے یا ڈیزائن کے لحاظ سے اپنی مرضی کے مطابق فلیٹ ٹاپ پروفائلز

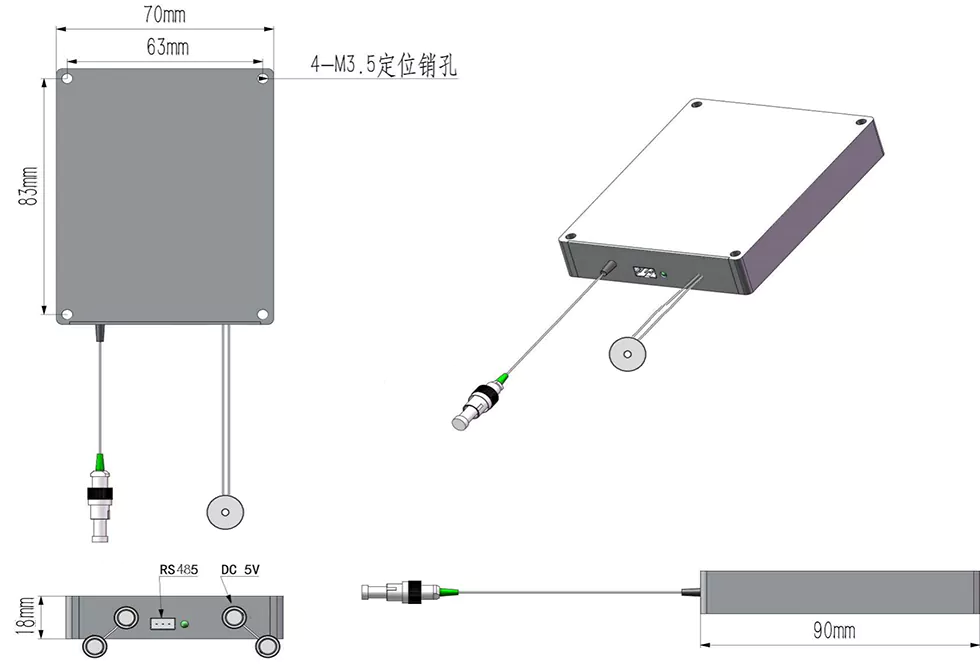

پیکیج کے طول و عرض

840nm SLD براڈ بینڈ لائٹ سورس دو پیکیج کنفیگریشنز میں دستیاب ہے:

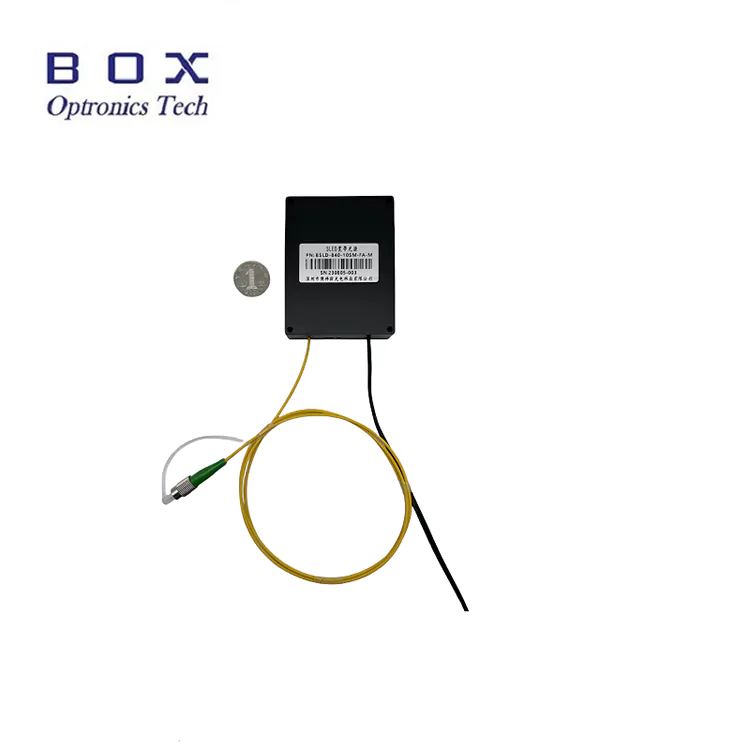

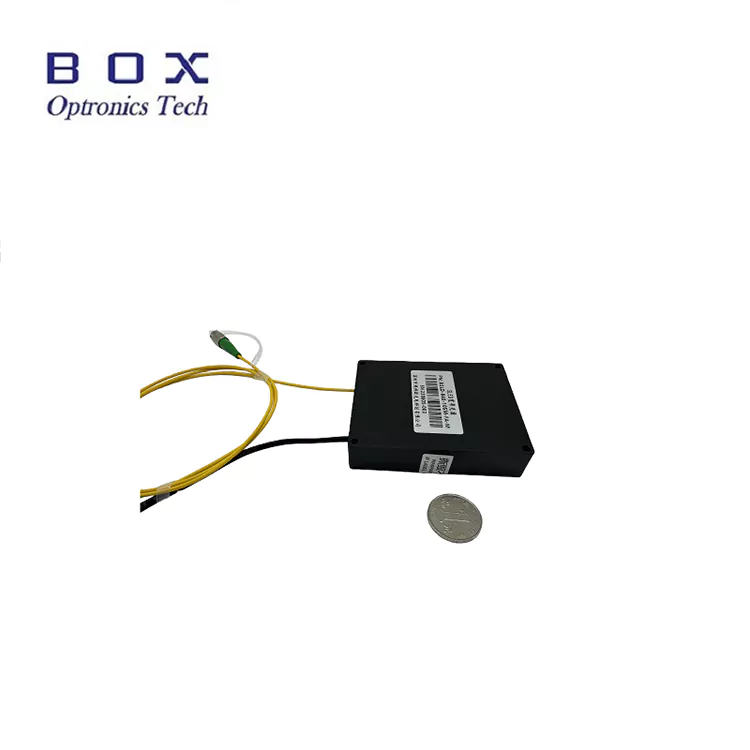

ماڈیول ورژن (70×90×18mm):

• نظام کے انضمام کے لیے کمپیکٹ، کم پروفائل ڈیزائن

• محفوظ تنصیب کے لیے 4-M3.5 بڑھتے ہوئے سوراخ

• DC پاور ان پٹ (5V یا 12V)

• RS485 کمیونیکیشن پورٹ (DB9 خواتین)

• FC/APC کنیکٹر کے ساتھ فائبر پگٹیل آؤٹ پٹ

• آلات اور سسٹمز میں سرایت کرنے کے لیے مثالی۔

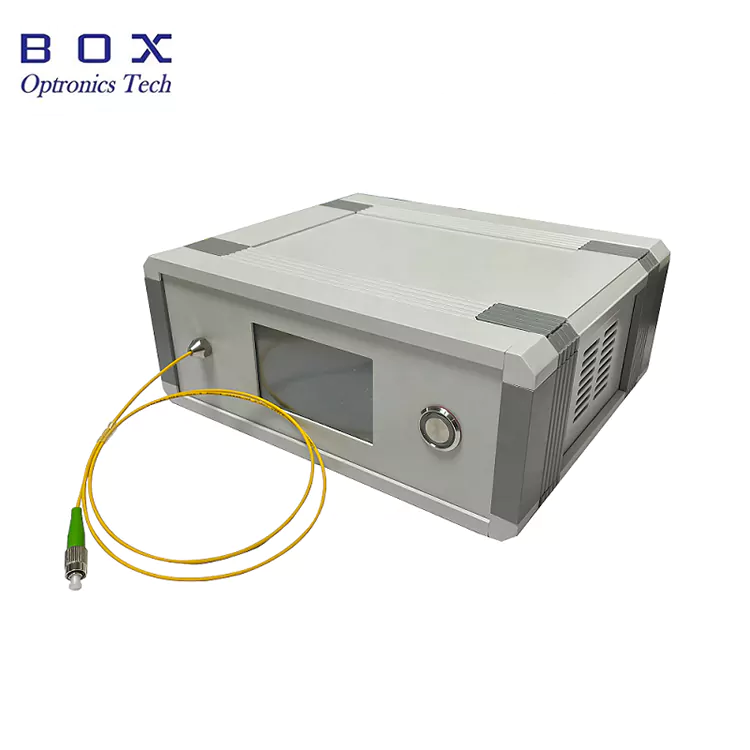

بینچ ٹاپ ورژن (195×220×120mm):

• لیبارٹری کے استعمال کے لیے ٹیبل ٹاپ فارم فیکٹر

• اسٹیٹس کی نگرانی کے لیے بلٹ ان ٹچ اسکرین ڈسپلے

• AC پاور ان پٹ (110-240V یونیورسل)

• RS485 کمیونیکیشن پورٹ (DB9 خواتین)

• فرنٹ پینل پر فائبر آؤٹ پٹ

• استعمال میں آسان، پلگ اینڈ پلے آپریشن

• R&D لیبز اور جانچ کے ماحول کے لیے مثالی۔

کنٹرول اور مانیٹرنگ

ماڈیول اور بینچ ٹاپ دونوں ورژن نگرانی اور کنٹرول کے لیے RS485 کمیونیکیشن انٹرفیس کی حمایت کرتے ہیں۔ بینچ ٹاپ ورژن میں مقامی آپریشن کے لیے بلٹ ان ٹچ اسکرین بھی شامل ہے۔

دستیاب نگرانی اور کنٹرول پیرامیٹرز:

• آؤٹ پٹ پاور مانیٹرنگ

• موجودہ نگرانی کو ڈرائیو کریں۔

• درجہ حرارت کی نگرانی

• پاور ایڈجسٹمنٹ (اختیاری)

• PC کنٹرول کے لیے میزبان کمپیوٹر سافٹ ویئر (اختیاری)

باکس آپٹرونکس کا انتخاب کیوں کریں؟

• شپمنٹ سے پہلے 100% ٹیسٹنگ کے ساتھ سخت کوالٹی کنٹرول

• مستحکم بلک ڈیلیوری کی صلاحیت کے ساتھ مسابقتی قیمت

• طول موج، طاقت، بینڈوتھ، فائبر، اور کنیکٹرز کے لیے لچکدار حسب ضرورت اختیارات

• 7×24 گھنٹے تکنیکی مدد اور تیز ردعمل

• DHL، UPS، اور FedEx ایکسپریس ڈیلیوری کے ساتھ عالمی ترسیل

• ماڈیول اور بینچ ٹاپ دونوں ورژن دستیاب ہیں۔

• نظام کے انضمام کے لیے اختیاری میزبان سافٹ ویئر

• پیداواری مقدار کے لیے قابل اعتماد طویل مدتی فراہمی

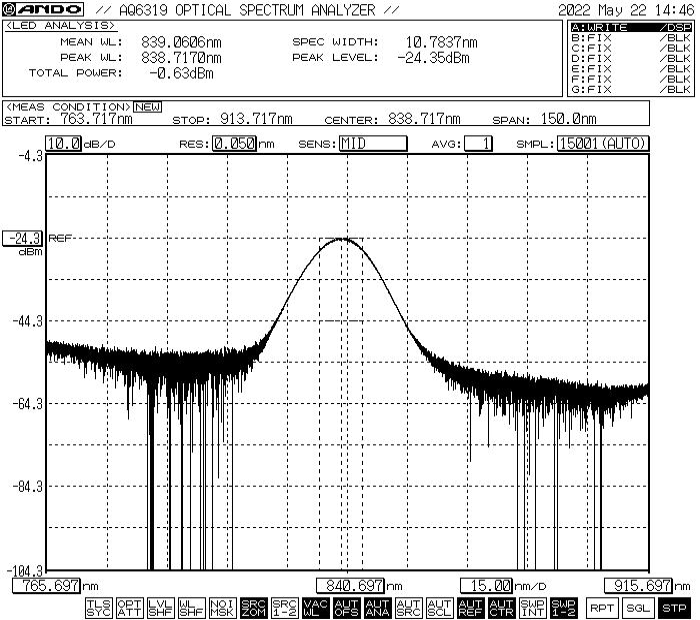

سپیکٹرل پرفارمنس-840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

عام سپیکٹرم تقریباً 10nm -3dB بینڈوتھ کے ساتھ 840nm کے ارد گرد طول موج کو ظاہر کرتا ہے۔

*نوٹ: دکھایا گیا سپیکٹرم عام کارکردگی ہے۔ اصل سپیکٹرم یونٹ سے یونٹ میں تھوڑا سا مختلف ہو سکتا ہے۔ مخصوص سپیکٹرم ڈیٹا یا اپنی مرضی کے مطابق سپیکٹرم کی ضروریات کے لیے ہم سے رابطہ کریں۔

آرڈرنگ انفارمیشن-840nm فائبر کپلڈ SLD براڈ بینڈ لائٹ سورس

ماڈل کا نام

BSLD - XXX - XX - XX - X - (X)

مثال: BSLD - 840 - 51 - SM - M

840nm SLD براڈبینڈ لائٹ سورس، 5mW آؤٹ پٹ، 10nm بینڈوتھ، 780-HP فائبر، ماڈیول ورژن، 5VDC پاور سپلائی

دستیاب حسب ضرورت کے اختیارات

• سینٹر طول موج: 840nm معیاری، درخواست پر دستیاب دیگر طول موج

• آؤٹ پٹ پاور: 5mW معیاری، اعلی پاور کے اختیارات دستیاب ہیں۔

• سپیکٹرل بینڈوتھ: 10nm معیاری، دیگر بینڈوتھ کے اختیارات دستیاب ہیں

• فائبر کی قسم: 780-HP معیاری، دیگر خاص قسم کے فائبر دستیاب ہیں۔

• فائبر کی لمبائی: 0.5m, 1m, 1.5m, 2m (حسب ضرورت لمبائی دستیاب ہے)

• پگٹیل کی قسم: 900μm ڈھیلی ٹیوب، 3.0 ملی میٹر ڈھیلی ٹیوب

• کنیکٹر کی قسم: FC/APC معیاری، FC/UPC، SC/APC، LC/APC، یا حسب ضرورت

• پیکیج کی قسم: ماڈیول یا بینچ ٹاپ

• پاور سپلائی وولٹیج: 5VDC، 12VDC (ماڈیول)، 110-240VAC (بینچ ٹاپ)

• آپٹیکل آئسولیٹر: بلٹ ان آئسولیٹر آپشن دستیاب ہے۔

• مواصلاتی انٹرفیس: RS485 معیاری، دوسرے انٹرفیس دستیاب ہیں۔

• میزبان کمپیوٹر سافٹ ویئر: نگرانی اور کنٹرول کے لیے دستیاب ہے۔

اپنی مرضی کے مطابق ضروریات کے لیے، براہ کرم اپنی تفصیلات کے ساتھ ہماری سیلز ٹیم سے رابطہ کریں۔

ڈیٹا شیٹ اور ٹیسٹ رپورٹ

ہر 840nm SLD براڈ بینڈ لائٹ سورس کو ایک جامع ٹیسٹ رپورٹ کے ساتھ بھیجا جاتا ہے جس میں کارکردگی کے پیمائش کے پیرامیٹرز کو دستاویز کیا جاتا ہے۔ ڈیٹا شیٹ پی ڈی ایف فائل میں تفصیلی وضاحتیں، کارکردگی کے منحنی خطوط اور جہتی ڈرائنگ شامل ہیں۔

• ہر یونٹ کے ساتھ انفرادی ٹیسٹ رپورٹ شامل ہے۔

• ہر اکائی کے لیے ٹریس ایبل سیریل نمبر

ڈیٹا شیٹ

اقتباس اور ادائیگی کی شرائط

اقتباس کی شرائط

• EXW (Ex Works): اگر آپ کے پاس DHL/UPS/FedEx اکاؤنٹ ہے تو تجویز کیا جاتا ہے۔ ہم آپ کے اکاؤنٹ کا استعمال کرتے ہوئے بھیجتے ہیں؛ کوئی شپنگ لاگت ہماری طرف سے چارج کیا جاتا ہے.

• DAP (جگہ پر ڈیلیور کیا گیا): اگر آپ کے پاس کورئیر اکاؤنٹ نہیں ہے، تو ہم پری پیڈ فریٹ کے ساتھ شپنگ کا بندوبست کر سکتے ہیں۔

• دیگر شرائط: براہ کرم ہم سے بات کرنے کے لیے رابطہ کریں۔

ادائیگی کی شرائط

• PayPal: نمونے اور چھوٹے آرڈرز کے لیے تیز اور محفوظ ادائیگی

• T/T (بینک ٹرانسفر): عام پروڈکشن آرڈرز کے لیے ادائیگی کا معیاری طریقہ

• علی بابا تجارتی یقین دہانی: خریدار کی گارنٹی کے ساتھ آن لائن لین دین کے لیے محفوظ آرڈر کا تحفظ

• کریڈٹ کارڈ: PayPal، Alibaba کے ذریعے قبول کیا جاتا ہے۔

• لچکدار ادائیگی کی شرائط: قابل تبادلہ

لیڈ ٹائم

• معیاری پیداوار: ~10-15 کام کے دن

• حسب ضرورت کنفیگریشنز: 15-20 کام کے دن

• والیوم آرڈرز: براہ کرم پروڈکشن شیڈول کے لیے رابطہ کریں۔

• بین الاقوامی شپنگ: ~3-5 کام کے دن (DHL/UPS/FedEx ایکسپریس)

• تیز سروس: درخواست پر دستیاب ہے۔

آپریشن نوٹس اور ہینڈلنگ

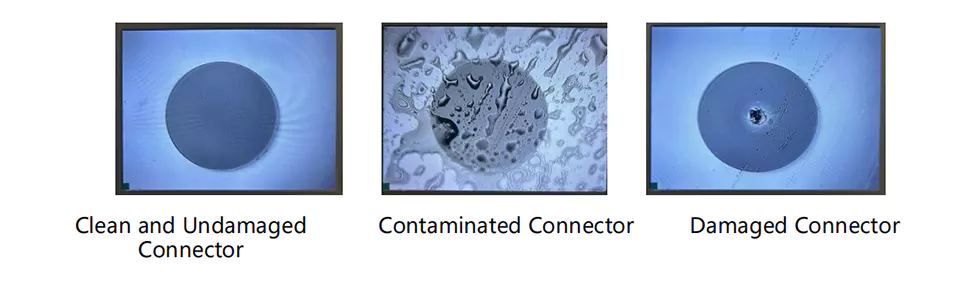

فائبر ہینڈلنگ

• تیز موڑ یا کنکس سے بچیں جو فائبر کو نقصان پہنچا سکتے ہیں۔

• فائبر پگٹیلز کو نہ کھینچیں اور نہ ہی مروڑیں۔

• مناسب صفائی کے ٹولز کا استعمال کرتے ہوئے کنکشن سے پہلے فائبر کنیکٹرز کو صاف کریں۔

• جب کنیکٹر استعمال میں نہ ہو تو ہمیشہ ڈسٹ کیپس استعمال کریں۔

• استعمال سے پہلے فائبر اینڈ فیس کو پہنچنے والے نقصان کا معائنہ کریں۔

طاقت اور آپریشن کے تحفظات

• کنیکٹ کرنے سے پہلے مناسب پاور سپلائی وولٹیج کو یقینی بنائیں

• زیادہ سے زیادہ ڈرائیو کرنٹ یا پاور ریٹنگز سے تجاوز نہ کریں۔

• مسلسل آپریشن کے لیے مناسب ہیٹ سنکنگ کا استعمال کریں۔

• فائبر کو جوڑنے/منقطع کرنے سے پہلے بجلی بند کر دیں۔

• پاور آن ہونے پر براہ راست فائبر آؤٹ پٹ کو نہ دیکھیں
