1۔ 1683nm کا تعارف 10mW فائبر کپلڈ لیزر
2. تکنیکی وضاحتیں
3. مصنوعات کی خصوصیات
4. عام ایپلی کیشنز
5۔ پروڈکٹ کی تفصیلات
6۔ آرڈرنگ کی معلومات
7۔ ڈیٹا شیٹ اور ٹیسٹ شیٹ
8. اقتباس اور ادائیگی کی شرائط
9. لیڈ ٹائم
10۔ آپریشن نوٹس
11۔ کوالٹی اشورینس اور فروخت کے بعد سروس

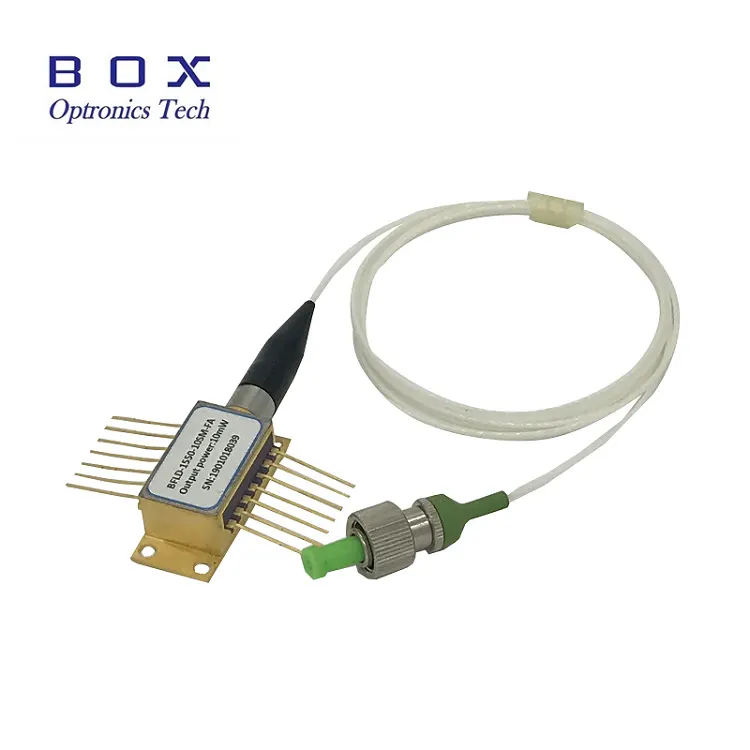

1683nm 10mW فائبر کپلڈ لیزر MQW DFB کو اپناتا ہے چپ، مرکزی طول موج 1683nm، طول موج رواداری +/-1nm ہے، عام آؤٹ پٹ پاور 10mW، 14-pin BTF پیکیج، Telcordia GR-468 اور RoHS کے مطابق۔ کے ساتھ سنگل موڈ فائبر اور ایک FC/APC کنیکٹر، یہ TDLAS اور C2H6 گیس کے لیے مثالی ہے پتہ لگانے کے نظام.
|
پیرامیٹر |
علامت |
حالت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
مرکز طول موج |
λc |
TL=15～35℃ CW |
1682 |
1683 |
1684 |
nm |
|
آپٹیکل آؤٹ پٹ پاور |
پی او |
TL=15～35℃ CW |
- |
10 |
- |
mW |
|
تھریشولڈ کرنٹ |
آئی ٹی ایچ |
سی ڈبلیو |
15 |
- |
25 |
ایم اے |
|
ایل ڈی فارورڈ کرنٹ |
اگر |
پی ایف = ریٹیڈ پاور |
- |
80 |
120 |
ایم اے |
|
ایل ڈی فارورڈ وولٹیج |
وی ایف |
پی ایف = ریٹیڈ پاور |
- |
- |
2.5 |
V |
|
سائیڈ موڈ دبانا تناسب |
ایس ایم ایس آر |
سی ڈبلیو |
35 |
40 |
- |
ڈی بی |
|
آپٹیکل تنہائی |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
ڈی بی |
|
ذمہ داری کی نگرانی کریں۔ |
IM/PF |
- |
- |
1 |
20 |
uA/mW |
|
ذمہ داری کی نگرانی کریں۔ استحکام |
- |
- |
- |
- |
20 |
% |
|
تاریک کرنٹ کی نگرانی کریں۔ |
ID |
- |
- |
- |
50 |
nA |
|
ٹی ای سی کرنٹ |
آئی ٹی ای سی |
TL = 25℃، TC = 70℃ |
- |
0.6 |
1.5 |
A |
|
TEC وولٹیج |
وی ٹی ای سی |
TL = 25℃، TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC بجلی کی کھپت |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
تھرمسٹر مزاحمت |
آر ٹی ایچ |
TC = 25℃ |
9.5 |
10 |
10.5 |
کوہم |
|
تھرمسٹر بی مستقل |
بی ٹی ایچ |
TC = 25℃ |
- |
3900 |
- |
K |
|
لہر درجہ حرارت گتانک |
Δλ/ΔT |
0℃ |
- |
- |
0.12 |
nm/℃ |
|
لہر موجودہ گتانک |
Δλ/ΔΙ |
20℃ |
- |
- |
0.015 |
nm/mA |
● اعلی مستحکم 10mW آپٹیکل آؤٹ پٹ؛
● صنعت کا معیار، 14PIN تتلی پیکج؛
● بلٹ ان TEC اور آپٹیکل الگ تھلگ؛
● ملٹی کوانٹم اچھی طرح سے (MQW) تقسیم شدہ فیڈ بیک (DFB) لیزر
●
● ٹیون ایبل ڈایڈڈ لیزر جذب سپیکٹروسکوپی؛
● C2H6 نگرانی؛
● ماحولیاتی ہوا کا معیار نگرانی
● آپٹیکل فائبر سینسنگ اور لیزر کا پتہ لگانا۔

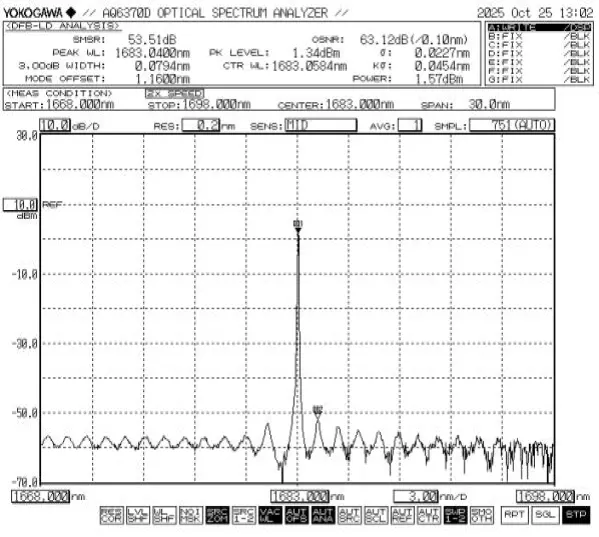

● عام سپیکٹرم: 1683nm، +/-1nm WL رواداری۔
● اکثر پوچھے گئے سوالات
(1) فائبر کی قسم اور کنیکٹر کی تفصیلات کیا ہے؟
- معیاری ترتیب FC/APC کے ساتھ سنگل موڈ فائبر کا استعمال کرتی ہے۔ کنیکٹر
(2) پیکیج کی قسم اور بڑھتے ہوئے طریقہ کیا ہے؟
--1683nm 10mW فائبر کپلڈ لیزر معیاری 14 پن میں رکھا گیا ہے تتلی پیکیج، مرکزی دھارے کے لیزر ساکٹ اور بڑھتے ہوئے کے ساتھ ہم آہنگ فکسچر بڑھتے ہوئے سوراخ سکرو فکسیشن یا تھرمل پیڈ کے لیے فراہم کیے جاتے ہیں۔ منسلکہ
(3) کیا نمونے کی جانچ دستیاب ہے؟ بلک پروکیورمنٹ کے لیے کون سی خدمات پیش کی جاتی ہیں؟
- نمونہ کی جانچ اور چھوٹے حجم کی آزمائش کی پیداوار کی حمایت کی جاتی ہے۔ بلک پروکیورمنٹ کے لیے، ہم حجم کی قیمت، فیکٹری ٹیسٹ رپورٹس، حسب ضرورت پیش کرتے ہیں۔ پیرامیٹرز (جیسے فائبر کی لمبائی، جیکٹ کی قسم، اور کنیکٹر کی قسم)۔
|
نام |
طول موج |
آؤٹ پٹ پاور |
فائبر کی قسم |
کنیکٹر |
پن آؤٹ |
|
بی ایف ایل ڈی |
-XXXX |
-XX |
ایکس ایکس |
-XX |
X |
|
ڈی ایف بی لیزر ڈایڈڈ |
1683:1683nm 1392:1392nm 760:760nm دیگر |
10:10mW دیگر |
ایس ایم: سنگل موڈ PM: پولرائزیشن کو برقرار رکھنا
|
ایف اے: ایف سی/اے پی سی SA: SC/APC دیگر |
NULL: ٹائپ کریں۔ 1 2: قسم 2 |
مثال کے طور پر: BFLD-1683-10SM-FA
(آرڈر کی معلومات: 1683nm 10mW فائبر کپلڈ لیزر، 14 پن بٹر فلائی پیکیج، SM فائبر کے ساتھ، FC/APC کنیکٹر، type1 پن آؤٹ)۔
● اقتباس کی شرائط
(1) EXW:
اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.
(2) ڈی اے پی:
اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.
(3) دیگر
● ادائیگی کی شرائط
پے پال اور T/T دستیاب ہیں۔
پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)
بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔
● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔
● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ
● آلہ استعمال کرتے وقت، آپریٹنگ وولٹیج کی سختی سے پابندی کریں اور ڈیٹا شیٹ میں بیان کردہ موجودہ رینجز۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج) اور λc (مرکزی طول موج) کا حوالہ دیا جانا چاہیے۔ خاص طور پر شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں۔ نوٹ: آپریشن مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ آلہ کو مستقل نقصان پہنچ سکتا ہے۔
● وارنٹی کی مدت:
1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔
● مفت وارنٹی سے استثنیٰ:
مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:
(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.
(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔
(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔
(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔
(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔
(6) نقل و حمل کے دوران نقصان یا نقصان۔
