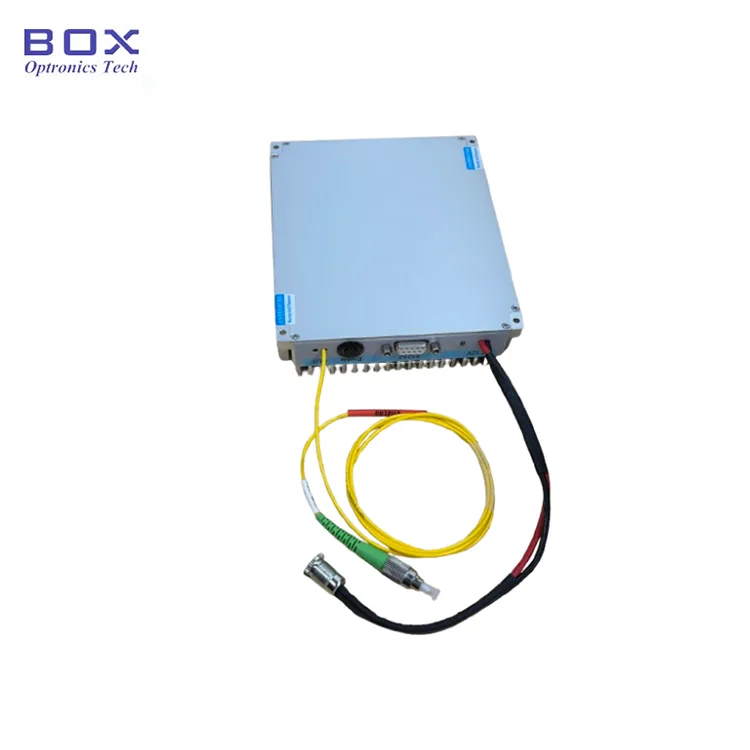

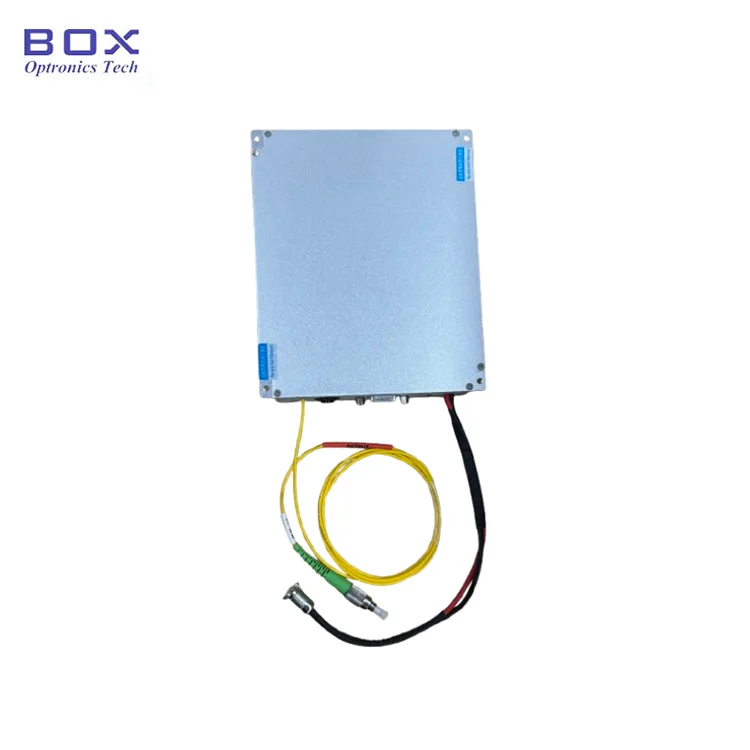

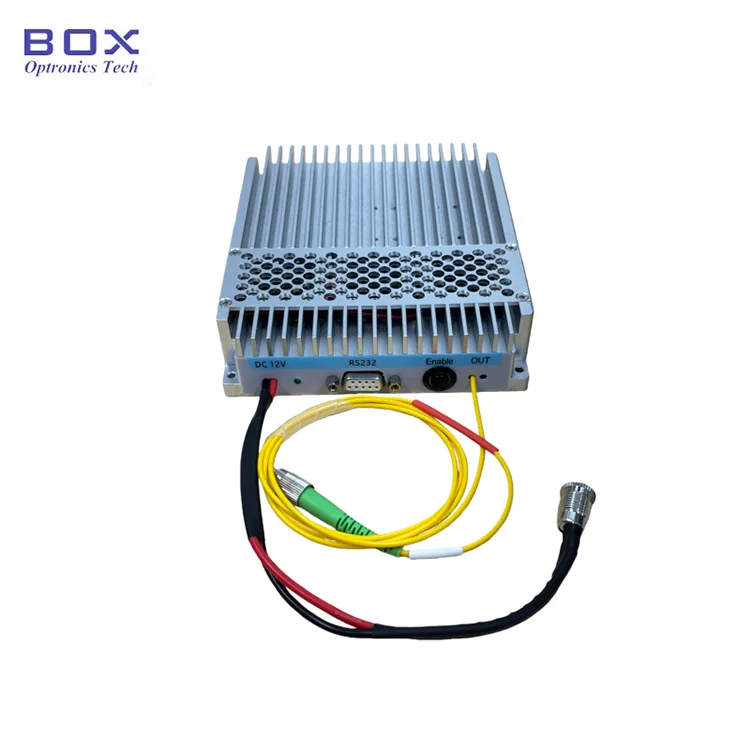

1550nm 1W فائبر کپلڈ لیزر

یہ 1550nm 1W فائبر کپلڈ لیزر واحد طول موج ہائی پاور لیزر آؤٹ پٹ حاصل کرنے کے لیے ایک DFB سیڈ لیزر، ہائی پاور گین آپٹیکل پاتھ ماڈیول کے ساتھ ملا کر استعمال کرتا ہے۔ طول موج کی رواداری +/-0.5nm ہے۔ سنگل موڈ یا پولرائزیشن کو برقرار رکھنے والا آپٹیکل فائبر۔ ہائی آؤٹ پٹ پاور اور پاور سایڈست. Box Optronics آن ڈیمانڈ حسب ضرورت کو سپورٹ کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مندرجات کا جدول

1. 1550nm 1W فائبر کپلڈ لیزر کا تعارف

2. مصنوعات کی تفصیلات

3. خصوصیات

4. درخواستیں

5. پروڈکٹ کی تفصیلات

6. آرڈرنگ کی معلومات

7. ڈیٹا شیٹ اور ٹیسٹ شیٹ

8. اقتباس اور ادائیگی کی شرائط

9. آپریشن گائیڈ

10. آپریشن نوٹس اور دیکھ بھال

11. کوالٹی اشورینس اور بعد از فروخت سروس

پروڈکٹ کا تعارف-1550nm 1W فائبر کپلڈ لیزر

1550nm 1W فائبر کپلڈ لیزر واحد طول موج، ہائی پاور لیزر آؤٹ پٹ حاصل کرنے کے لیے ایک DFB سیڈ لیزر کو ہائی پاور گین آپٹیکل ماڈیول کے ساتھ استعمال کرتا ہے۔ اس میں اعلی طول موج کی درستگی اور ایک اعلی سائیڈ موڈ دبانے کا تناسب ہے۔ اختیارات میں سنگل موڈ یا پولرائزیشن کو برقرار رکھنے والے فائبر شامل ہیں۔ یونٹ ایڈجسٹ کرنٹ، پاور اپ پر فوری روشنی کے اخراج، اور صارف دوست آپریشن کے ساتھ اعلی پیداواری طاقت پیش کرتا ہے، جو اسے محققین کے لیبارٹری کے استعمال کے لیے مثالی بناتا ہے۔

مصنوعات کی وضاحتیں-1550nm 1W فائبر کپلڈ لیزر

پیرامیٹرز	یونٹ	اقدار						نوٹس
طول موج کی حد	nm	1550
طول موج کی درستگی	nm	±0.5
سپیکٹرل لائن کی چوڑائی	nm	≤0.1
سائیڈ موڈ سپریشن ریشو (SMSR)	ڈی بی	≥50
آپریٹنگ موڈ	-	سی ڈبلیو
آؤٹ پٹ پاور	ڈی بی ایم	30	33	37	40	41	43	1~20W
پاور ریگولیشن رینج	-	10%~100%
آپٹیکل پاور عدم استحکام	ڈی بی	≤±0.02 (15 منٹ)؛ ≤±0.05 (8 گھنٹے)						≤±0.5%؛ ≤±1.2%
پولرائزیشن کی حالت	-	بے ترتیب			لکیری پولرائزیشن
پولرائزیشن ختم ہونے کا تناسب (PER)	ڈی بی	-			≥23
پگٹیل فائبر اور کنیکٹر کی قسم	-	SMF-28			پی ایم 1550			ایف سی/اے پی سی
مواصلاتی انٹرفیس	-	ٹچ اسکرین/DB9 Female (RS232)						بینچ ٹاپ
		DB9 Female (RS232)						ماڈیول
بجلی کی فراہمی	-	AC 100~240V، <150W						بینچ ٹاپ
		DC 12V، <60W						ماڈیول
طول و عرض	ملی میٹر	30~33dBm: 255(W)×322(D)×115(H)						B2
		37~43dBm: 376(W)×340(D)×112(H)						B3
		30~33dBm: 150(W)×125(D)×21.5(H)						ایم 21
		30~33dBm: 150(W)×125(D)×31.5(H)						ایم 31
		37~40dBm: 139(W)×235(D)×70(H)						M70
آپریٹنگ درجہ حرارت	℃	-5 ~ +55
آپریٹنگ نمی	-	0~70%

مصنوعات کی خصوصیات-1550nm 1W فائبر کپلڈ لیزر

● DFB بیج + اعلی طاقت حاصل کرنے والا اسٹیج فن تعمیر لائن کی چوڑائی اور طاقت کا توازن؛

● طویل مدتی مسلسل آپریشن کے لیے بجلی کا غیر معمولی استحکام؛

● لچکدار نظام کے انضمام کے لیے SM اور PM فائبر کے اختیارات؛

● لیب اور OEM انضمام کے لیے بینچ ٹاپ اور ماڈیول پیکجز؛

● 10%–100% مسلسل پاور ایڈجسٹمنٹ۔

پروڈکٹ ایپلی کیشنز-1550nm 1W فائبر کپلڈ لیزر

● مربوط نظری مواصلات کی جانچ اور تحقیق؛

● نان لائنر آپٹکس اور سپر کنٹینیوم جنریشن؛

● LiDAR ٹرانسمیٹر روشنی کا ذریعہ؛

● فائبر یمپلیفائر پمپنگ اور خصوصیت حاصل کریں۔

مصنوعات کی تفصیلات-1550nm 1W فائبر کپلڈ لیزر

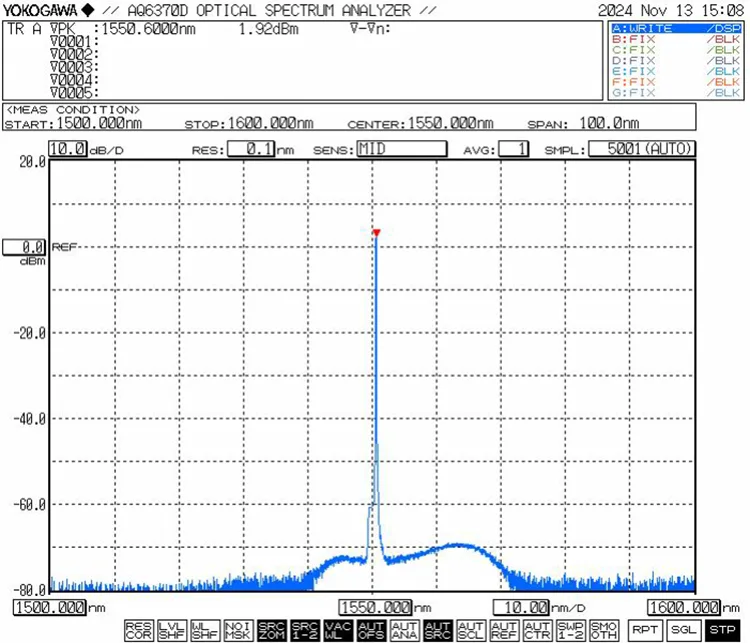

● عام خصوصیت کا منحنی خطوط: λ= 1550 nm، لکیر کی چوڑائی ≤3MHz، Pavg= 20W

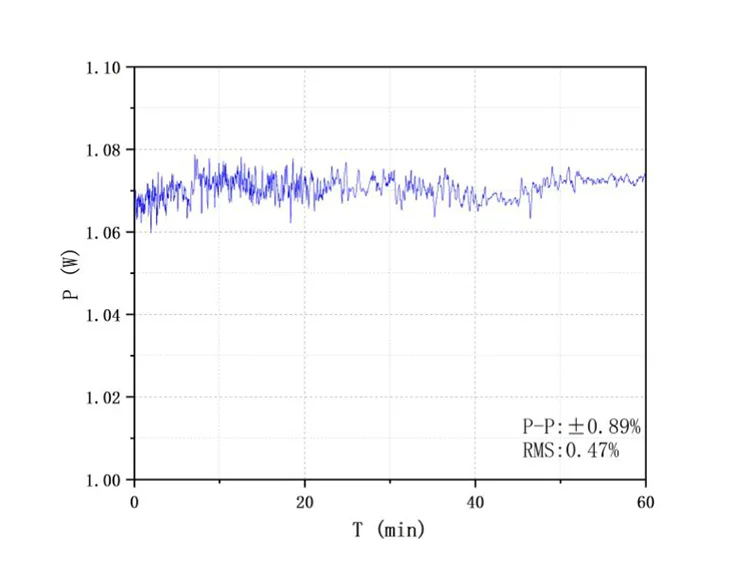

● لیزر پاور اور پاور استحکام (پاور اسٹیبلٹی ٹیسٹ@1W)

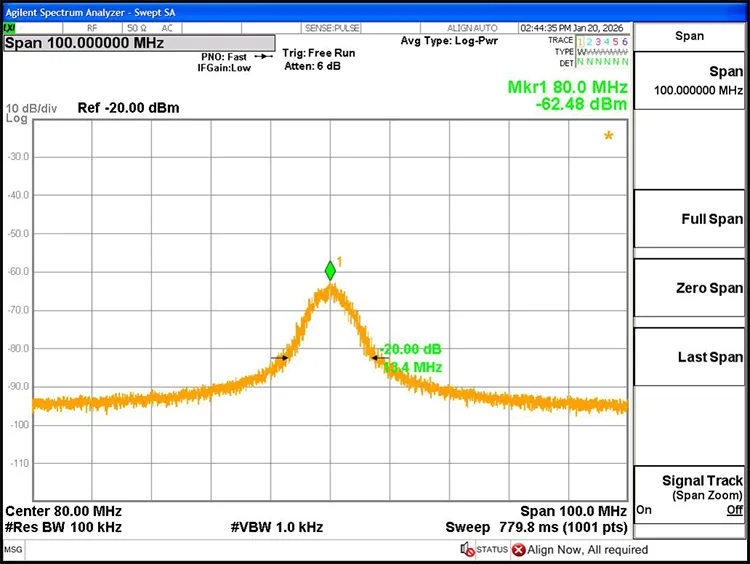

● لیزر لائن وِڈتھ@3dB: 0.67MHz

آرڈرنگ معلومات-1550nm 1W فائبر کپلڈ لیزر

فائبر لیزر

طول موج

آؤٹ پٹ پاور

فائبر کی قسم

طول و عرض

ایچ ایف ایل

-XXXX

-XX

ایکس ایکس

-X

1550:1550nm

1535~1565nm

30:30dBm

33:33dBm

37:37dBm

40:40dBm

41:41dBm

43:43dBm

SM: SMF-28e

PM: PM1550

M21: ماڈیول

M31: ماڈیول

M70: ماڈیول

بی: بینچ ٹاپ

مثال کے طور پر: HFL-1550-30-PM-M31

(آرڈر کی معلومات: 1550nm 1W فائبر کپلڈ لیزر، 1W (30dBm) آؤٹ پٹ پاور، PM1550fiber، ماڈیول پیکیج)۔

ڈیٹا شیٹ اور ٹیسٹ شیٹ-1550nm 1W فائبر کپلڈ لیزر

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس اور ادائیگی کی شرائط - 1550nm 1W فائبر کپلڈ لیزر

● اقتباس کی شرائط

(1) EXW

(2) ڈی اے پی

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

آپریشن کے مراحل-1550nm 1W فائبر کپلڈ لیزر

مرحلہ 1۔ پیک کھولنا: اسمبلی سے پہلے، چیک کریں کہ آیا تمام لوازمات مکمل ہیں۔

● معیاری لوازمات

	لوازمات	مقدار
1	روشنی کا ذریعہ (ماڈیول میزبان)	1
2	USB-RS485 DB9 ڈیٹا کیبل	1
3	پاور اڈاپٹر (اختیاری)	1
4	پروڈکٹ ٹیسٹ رپورٹ	1

مرحلہ 2۔ پاور سپلائی: پاور پورٹ معیاری DC5.5×2.1mm انٹرفیس استعمال کرتا ہے۔ صرف اصل مماثل پاور اڈاپٹر (DC5V یا DC12V) استعمال کریں۔ غلط پاور اڈاپٹر روشنی کے منبع کو نقصان پہنچا سکتے ہیں۔ خریداری کے وقت درخواست پر سوئچ پاور سپلائی سے منسلک ہونے کے لیے ایک U-شکل والا کنیکٹر پاور کیبل دستیاب ہے۔

مرحلہ 3۔ آؤٹ پٹ فائبر کو جوڑنا: فائبر کنیکٹر سے ڈسٹ کیپ کو ہٹائیں، آلودگی یا نقصان کے لیے آخری چہرے کا معائنہ کریں، اور دیگر فائبر ڈیوائسز یا ٹیسٹ کے آلات سے منسلک ہونے سے پہلے صفائی کو یقینی بنائیں۔ ہائی پاور ماڈلز کے لیے، فیوژن کو الگ کرنے کی سفارش کی جاتی ہے۔

سیٹ پی 4۔ میزبان کمپیوٹر سے جڑیں: ماڈیول کو کمپیوٹر سے مربوط کرنے کے لیے شامل USB-RS232 سیریل ڈیٹا کیبل کا استعمال کریں۔ مواصلت کو فعال کرنے کے لیے وقف شدہ سیریل ڈرائیور (باکس آپٹرونکس کے ذریعے فراہم کردہ) انسٹال کریں۔ ڈرائیور کے بغیر، میزبان سافٹ ویئر ماڈیول سے منسلک نہیں ہو سکتا۔

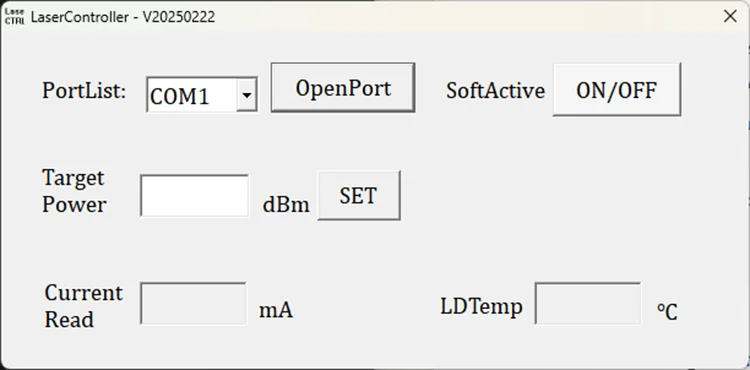

مرحلہ 5۔ کنٹرول سافٹ ویئر: میزبان سافٹ ویئر آؤٹ پٹ پاور کو ایڈجسٹ کرنے اور "SoftActive" بٹن کے ذریعے لیزر آؤٹ پٹ کو کنٹرول کرنے کی اجازت دیتا ہے (نیچے انٹرفیس کا خاکہ دیکھیں)۔ سافٹ ویئر سیٹ پمپ کرنٹ، آؤٹ پٹ پاور، اور درجہ حرارت کی نگرانی کی حیثیت دکھاتا ہے۔

مرحلہ 6۔ استعمال کے بعد، کلوز بٹن پر کلک کریں، پاور سپلائی بند کریں، اور فائبر کنکشن منقطع کریں۔

آپریشن نوٹس اور مینٹیننس-1550nm 1W فائبر کپلڈ لیزر

● دھول کے جمع ہونے اور چہرے کو پہنچنے والے نقصان کو روکنے کے لیے فائبر کنیکٹرز کو بار بار پلگ کرنے/انپلگ کرنے سے گریز کریں۔

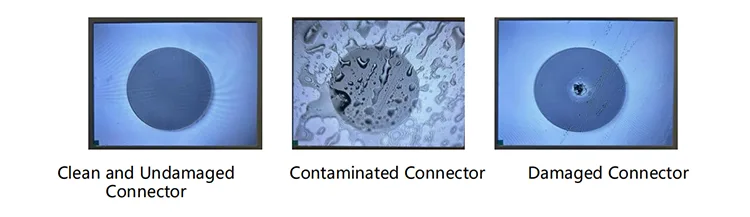

● فائبر کنیکٹرز کو لنٹ فری وائپ سے صاف کریں اور کنکشن سے پہلے فائبر اینڈ فیس ڈیٹیکٹر سے معائنہ کریں۔ چہرے پر جلنے سے بچنے کے لیے بجلی کے بغیر فائبر کو ہمیشہ جوڑیں/منقطع کریں۔ ڈسٹ کیپس کے ساتھ غیر استعمال شدہ کنیکٹر کیپ کریں۔

● براہ کرم نمی، دھول اور سنکنرن کے خلاف احتیاطی تدابیر اختیار کریں۔ خشک جگہ میں ذخیرہ کریں.

● طویل مدتی استعمال کرتے وقت، اسے ہیٹ سنک پر رکھیں۔

کوالٹی اشورینس اور فروخت کے بعد سروس-1550nm 1W فائبر کپلڈ لیزر

● وارنٹی کی مدت:

خریداری سے 1 سال کے اندر اندر غیر انسانی نقائص کی مفت مرمت یا متبادل۔ ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مصنوعات کے معیار کے مسائل کی وجہ سے ہونے والی خرابیوں کے لیے مفت مرمت یا متبادل خدمات فراہم کی جائیں گی۔ تاہم، Box Optronics وارنٹی مدت کے اندر درج ذیل معاملات میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے:

(1) قدرتی عوامل (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات سے ہونے والا نقصان۔

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) واضح جسمانی نقصان انسانی غلطی کی وجہ سے۔

(4) غیر مجاز جداگانہ، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
