پروڈکٹ کا تعارف

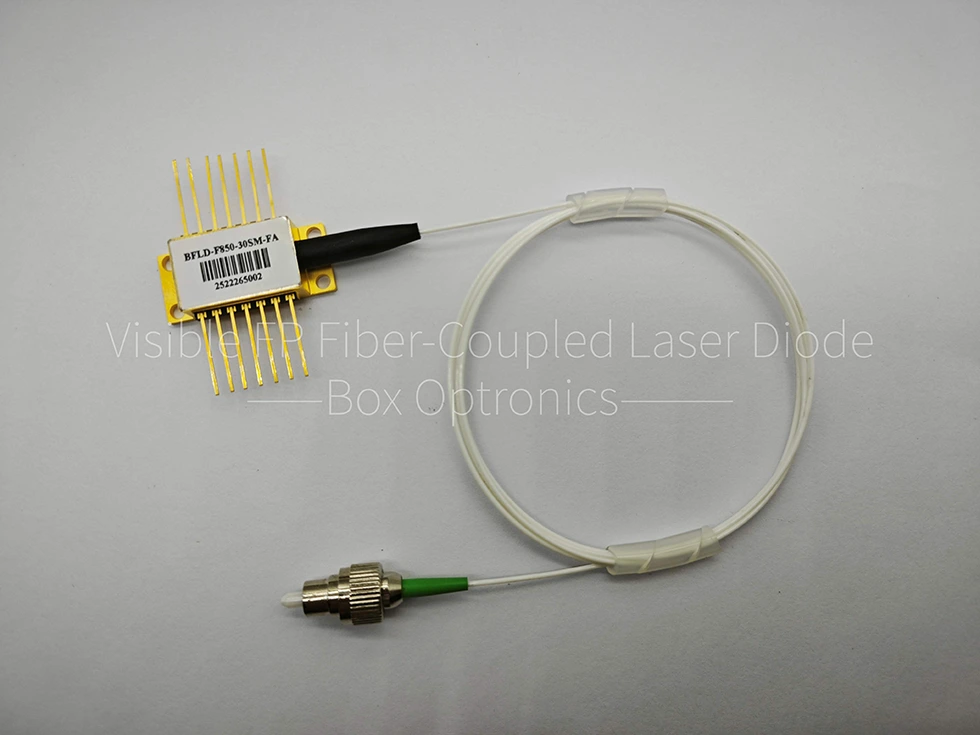

850nm FP Butterfly Laser Diode کی آؤٹ پٹ پاور ہے۔ 30mW تک، آپٹیکل ریشوں کے ساتھ موثر کپلنگ کے لیے اچھی بیم کوالٹی اور دیگر آپٹیکل اجزاء، اور تھرمو الیکٹرک کولر (TEC) کو مربوط کرتا ہے، PD کی نگرانی، اور ایک تھرمسٹر۔ یہ شارٹ رینج جیسے کھیتوں کے لیے موزوں ہے۔ آپٹیکل کمیونیکیشن اور فائبر سینسنگ۔

پروڈکٹ وضاحتیں

مصنوعات کی خصوصیات

● ایس ایم ہائی 780 فائبر pigtail

● اعلی آؤٹ پٹ پاور 30mW تک؛

● 14 پن TEC، thermistor، اور کے ساتھ BTF پیکیج پی ڈی مانیٹر

پروڈکٹ ایپلی کیشنز-850nm FP بٹر فلائی لیزر ڈائیوڈ

● مختصر فاصلے کا آپٹیکل مواصلات؛

● لیبارٹری روشنی کے ذرائع اور آپٹیکل ٹیسٹ؛

● حیاتیاتی امیجنگ؛

● آپٹیکل فائبر سینسنگ۔

پروڈکٹ کی تفصیلات

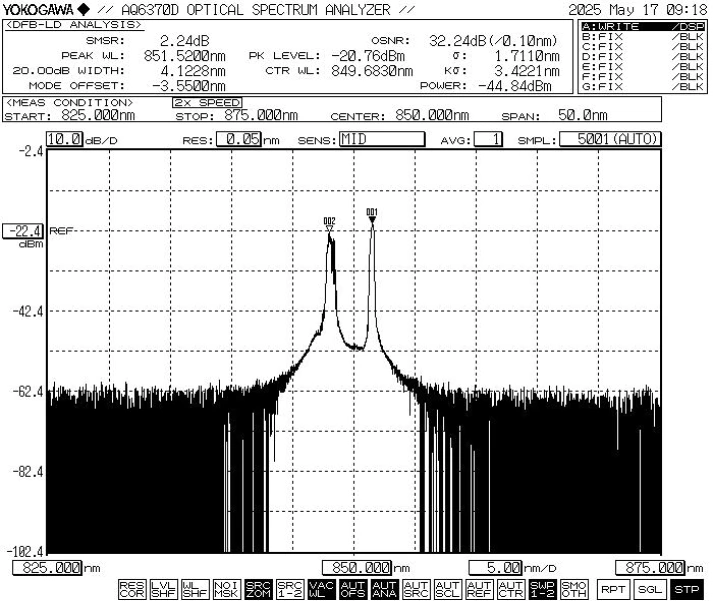

● عام سپیکٹرم: 850nm، WL رواداری +/-10nm۔

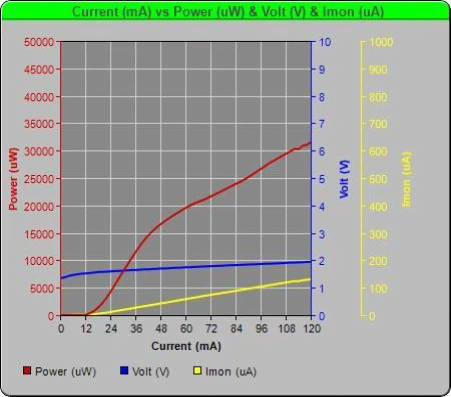

● PIV-850nm 30mW FP بٹر فلائی لیزر ڈائیوڈ

● معیاری لوازمات

*اسٹینڈ ڈیوائس؛ کوئی بلٹ ان ڈرائیور نہیں (ڈرائیور والا ماڈیول پیکیج سرکٹ اختیاری ہے)۔

آرڈر کی معلومات

مثال کے طور پر: BFLD-F785-30SM-FA

(آرڈر کی معلومات: 850nm FP Butterfly Laser Diode، 30mW آؤٹ پٹ پاور، ایس ایم فائبر کے ساتھ، ایف سی/اے پی سی کنیکٹر، پمپ پن)۔

دیگر اپنی مرضی کے مطابق ضروریات کے لئے، براہ کرم رابطہ کریں: sales06@boxoptronics.com

ڈیٹا شیٹ اور ٹیسٹ شیٹ

ڈیٹا شیٹ

ٹیسٹ شیٹ

اقتباس کی شرائط اور ادائیگی

● اقتباس کی شرائط

(1) EXW:

اگر آپ کے پاس DHL/ UPS/ FedEx اکاؤنٹ ہے تو Box Optronics استعمال کرنے کا مشورہ دیتے ہیں۔ EXW. ہم آپ کے اکاؤنٹ کے ذریعے جہاز بھیجتے ہیں۔ ہم شپنگ لاگت چارج نہیں کرتے ہیں.

(2) ڈی اے پی:

اگر آپ کے پاس اکاؤنٹ نہیں ہے، تو براہ کرم شپنگ کی قیمت پہلے سے ادا کریں۔ مصنوعات.

(3) دیگر

● ادائیگی کی شرائط

پے پال اور T/T دستیاب ہیں۔

لیڈ ٹائم

پیداوار میں تقریباً 10 کام کے دن لگتے ہیں۔ (اگر کچھ ہیں۔ اسٹاک میں، یہ تیزی سے بھیج دیا جائے گا.)

بین الاقوامی لاجسٹکس میں 3-5 کام کے دن لگ سکتے ہیں۔

آپریشن نوٹس

● آپریٹنگ کرتے وقت، یہ آلہ ایک اعلی شدت والی لیزر بیم خارج کرتا ہے۔ کرو فائبر اینڈ چہرے کو براہ راست نہ دیکھیں، کیونکہ ایسا کرنے سے آنکھ کو چوٹ پہنچ سکتی ہے۔

● یہ آلہ الیکٹرو سٹیٹک حساس ہے؛ لہذا، سخت پابندی پیکیجنگ کے دوران مخالف جامد تحفظ کے اقدامات کی ضرورت ہے، نقل و حمل، اور استعمال. اس کے علاوہ، احتیاطی تدابیر کو روکنا ضروری ہے بجلی کی فراہمی میں اضافہ، کیونکہ ایسا کرنے میں ناکامی کے نتیجے میں بجلی کو مستقل نقصان پہنچ سکتا ہے۔ ڈیوائس (مثال کے طور پر، مناسب آلات کی گراؤنڈنگ کو یقینی بنانا اور اینٹی سٹیٹک پہننا کلائی کا پٹا)۔

● اگر پنوں کو سولڈرنگ کی ضرورت ہو تو سولڈرنگ کا درجہ حرارت نہیں ہونا چاہیے۔ 260 ° C سے زیادہ، اور سولڈرنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہونا چاہیے۔ خاص مندرجہ ذیل پر توجہ دینا ضروری ہے: سولڈرنگ کے عمل کے دوران، ڈیوائس کو غیر طاقت والی حالت میں ہونا چاہیے، اور سولڈرنگ آئرن مناسب طریقے سے ہونا چاہیے۔ گراؤنڈ

● آلہ استعمال کرتے وقت، آپریٹنگ وولٹیج کی سختی سے پابندی کریں اور ڈیٹا شیٹ میں بیان کردہ موجودہ رینجز۔ کلیدی پیرامیٹرز—بشمول Ith (تھریش ہولڈ کرنٹ)، Iop max (زیادہ سے زیادہ آپریٹنگ کرنٹ)، Vop max (زیادہ سے زیادہ آپریٹنگ وولٹیج) اور λc (مرکزی طول موج) کا حوالہ دیا جانا چاہیے۔ خاص طور پر شپمنٹ کے وقت فراہم کردہ ٹیسٹ رپورٹ میں۔ نوٹ: آپریشن مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ آلہ کو مستقل نقصان پہنچ سکتا ہے۔

کوالٹی اشورینس اور فروخت کے بعد سروس

● وارنٹی کی مدت:

1 کے اندر اندر غیر انسانی حوصلہ افزائی کی خرابیوں کی مفت مرمت یا متبادل خریداری سے سال. ادا شدہ دیکھ بھال کی خدمات 1 سال کے بعد دستیاب ہیں۔

● مفت وارنٹی سے استثنیٰ:

مفت وارنٹی مدت کے دوران، مفت مرمت یا متبادل خدمات مصنوعات کے معیار کے مسائل کی وجہ سے خرابیوں کے لئے فراہم کی جائے گی. تاہم، باکس Optronics مندرجہ ذیل میں مفت مرمت کی خدمات سے انکار کرنے کا حق برقرار رکھتا ہے۔ وارنٹی مدت کے اندر مقدمات:

(1) قدرتی عوامل کی وجہ سے ہونے والا نقصان (مثلاً، بجلی، دھول) یا ماحولیاتی اثرات.

(2) صارف کے غلط آپریشن کی وجہ سے خرابیاں۔

(3) انسانی غلطی کی وجہ سے واضح جسمانی نقصان۔

(4) غیر مجاز بے ترکیبی، ترمیم، یا مرمت۔

(5) ہاؤسنگ پر تبدیل شدہ یا نامکمل وارنٹی لیبل۔

(6) نقل و حمل کے دوران نقصان یا نقصان۔
